Багатоканальний пристрій для підключення абонентів до загальної магістралі із циклічним пріоритетним обслуговуванням

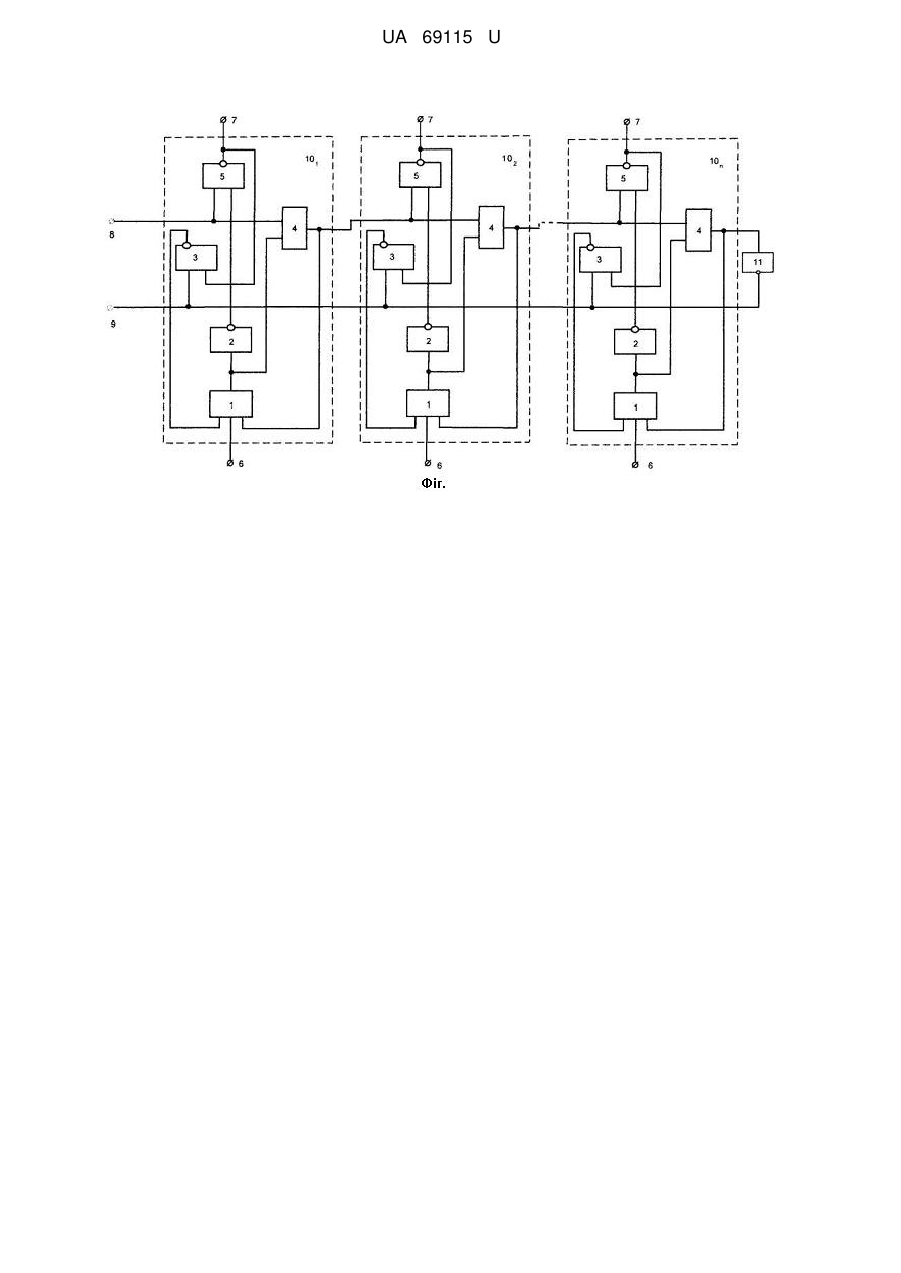

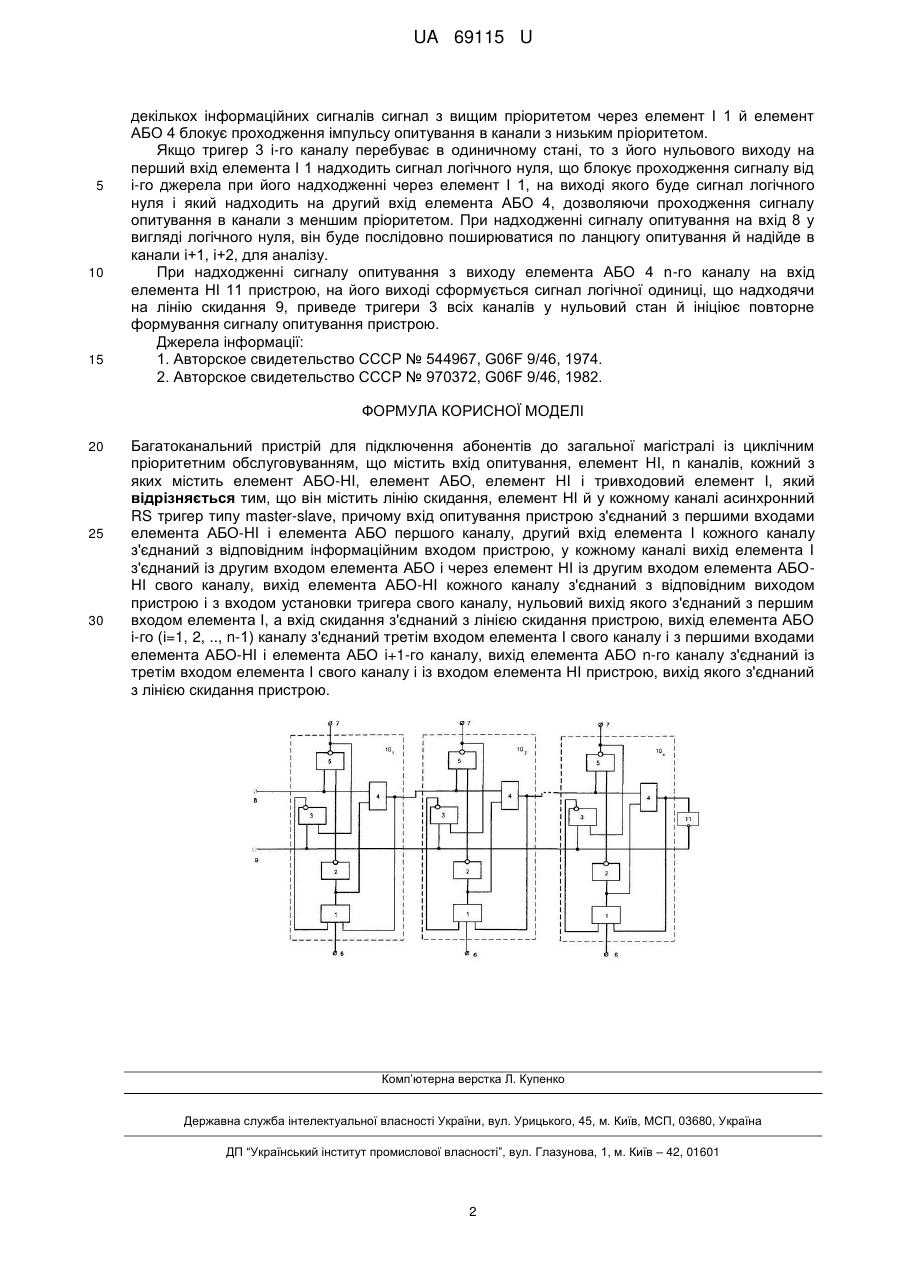

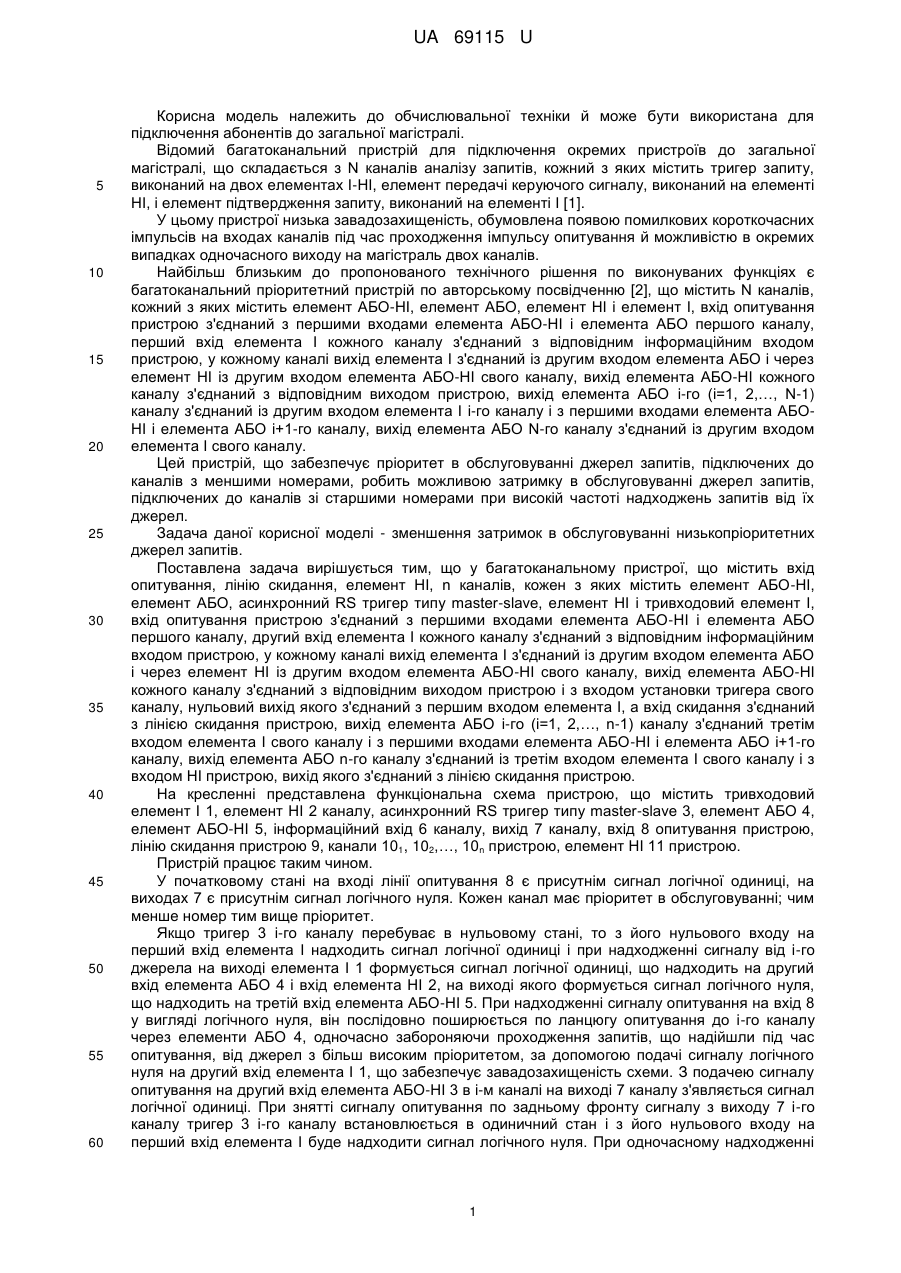

Реферат: Багатоканальний пристрій для підключення абонентів до загальної магістралі із циклічним пріоритетним обслуговуванням містить вхід опитування, елемент HI, n каналів, кожний з яких містить елемент АБО-HI, елемент АБО, елемент HI і тривходовий елемент І, лінію скидання, елемент НІ й у кожному каналі асинхронний RS тригер типу master-slave. Вхід опитування пристрою з'єднаний з першими входами елемента АБО-HI і елемента АБО першого каналу. Другий вхід елемента І кожного каналу з'єднаний з відповідним інформаційним входом пристрою. У кожному каналі вихід елемента І з'єднаний із другим входом елемента АБО і через елемент НІ із другим входом елемента АБО-НІ свого каналу. Вихід елемента АБО-HI кожного каналу з'єднаний з відповідним виходом пристрою і з входом установки тригера свого каналу. Нульовий вихід якого з'єднаний з першим входом елемента І, а вхід скидання з'єднаний з лінією скидання пристрою. Вихід елемента АБО і-го (і=1, 2, .., n-1) каналу з'єднаний третім входом елемента І свого каналу і з першими входами елемента АБО-HI і елемента АБО i+1-го каналу. Вихід елемента АБО n-го каналу з'єднаний із третім входом елемента І свого каналу і із входом елемента НІ пристрою, вихід якого з'єднаний з лінією скидання пристрою. UA 69115 U (54) БАГАТОКАНАЛЬНИЙ ПРИСТРІЙ ДЛЯ ПІДКЛЮЧЕННЯ АБОНЕНТІВ ДО ЗАГАЛЬНОЇ МАГІСТРАЛІ ІЗ ЦИКЛІЧНИМ ПРІОРИТЕТНИМ ОБСЛУГОВУВАННЯМ UA 69115 U UA 69115 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до обчислювальної техніки й може бути використана для підключення абонентів до загальної магістралі. Відомий багатоканальний пристрій для підключення окремих пристроїв до загальної магістралі, що складається з N каналів аналізу запитів, кожний з яких містить тригер запиту, виконаний на двох елементах І-HI, елемент передачі керуючого сигналу, виконаний на елементі НІ, і елемент підтвердження запиту, виконаний на елементі І [1]. У цьому пристрої низька завадозахищеність, обумовлена появою помилкових короткочасних імпульсів на входах каналів під час проходження імпульсу опитування й можливістю в окремих випадках одночасного виходу на магістраль двох каналів. Найбільш близьким до пропонованого технічного рішення по виконуваних функціях є багатоканальний пріоритетний пристрій по авторському посвідченню [2], що містить N каналів, кожний з яких містить елемент АБО-НІ, елемент АБО, елемент НІ і елемент І, вхід опитування пристрою з'єднаний з першими входами елемента АБО-НІ і елемента АБО першого каналу, перший вхід елемента І кожного каналу з'єднаний з відповідним інформаційним входом пристрою, у кожному каналі вихід елемента І з'єднаний із другим входом елемента АБО і через елемент НІ із другим входом елемента АБО-НІ свого каналу, вихід елемента АБО-НІ кожного каналу з'єднаний з відповідним виходом пристрою, вихід елемента АБО і-го (і=1, 2,…, N-1) каналу з'єднаний із другим входом елемента І і-го каналу і з першими входами елемента АБОНІ і елемента АБО і+1-го каналу, вихід елемента АБО N-го каналу з'єднаний із другим входом елемента І свого каналу. Цей пристрій, що забезпечує пріоритет в обслуговуванні джерел запитів, підключених до каналів з меншими номерами, робить можливою затримку в обслуговуванні джерел запитів, підключених до каналів зі старшими номерами при високій частоті надходжень запитів від їх джерел. Задача даної корисної моделі - зменшення затримок в обслуговуванні низькопріоритетних джерел запитів. Поставлена задача вирішується тим, що у багатоканальному пристрої, що містить вхід опитування, лінію скидання, елемент НІ, n каналів, кожен з яких містить елемент АБО-НІ, елемент АБО, асинхронний RS тригер типу master-slave, елемент НІ і тривходовий елемент І, вхід опитування пристрою з'єднаний з першими входами елемента АБО-НІ і елемента АБО першого каналу, другий вхід елемента І кожного каналу з'єднаний з відповідним інформаційним входом пристрою, у кожному каналі вихід елемента І з'єднаний із другим входом елемента АБО і через елемент НІ із другим входом елемента АБО-НІ свого каналу, вихід елемента АБО-НІ кожного каналу з'єднаний з відповідним виходом пристрою і з входом установки тригера свого каналу, нульовий вихід якого з'єднаний з першим входом елемента І, а вхід скидання з'єднаний з лінією скидання пристрою, вихід елемента АБО і-го (і=1, 2,…, n-1) каналу з'єднаний третім входом елемента І свого каналу і з першими входами елемента АБО-НІ і елемента АБО i+1-го каналу, вихід елемента АБО n-го каналу з'єднаний із третім входом елемента І свого каналу і з входом НІ пристрою, вихід якого з'єднаний з лінією скидання пристрою. На кресленні представлена функціональна схема пристрою, що містить тривходовий елемент І 1, елемент НІ 2 каналу, асинхронний RS тригер типу master-slave 3, елемент АБО 4, елемент АБО-НІ 5, інформаційний вхід 6 каналу, вихід 7 каналу, вхід 8 опитування пристрою, лінію скидання пристрою 9, канали 101, 102,…, 10n пристрою, елемент НІ 11 пристрою. Пристрій працює таким чином. У початковому стані на вході лінії опитування 8 є присутнім сигнал логічної одиниці, на виходах 7 є присутнім сигнал логічного нуля. Кожен канал має пріоритет в обслуговуванні; чим менше номер тим вище пріоритет. Якщо тригер 3 і-го каналу перебуває в нульовому стані, то з його нульового входу на перший вхід елемента І надходить сигнал логічної одиниці і при надходженні сигналу від і-го джерела на виході елемента І 1 формується сигнал логічної одиниці, що надходить на другий вхід елемента АБО 4 і вхід елемента НІ 2, на виході якого формується сигнал логічного нуля, що надходить на третій вхід елемента АБО-НІ 5. При надходженні сигналу опитування на вхід 8 у вигляді логічного нуля, він послідовно поширюється по ланцюгу опитування до і-го каналу через елементи АБО 4, одночасно забороняючи проходження запитів, що надійшли під час опитування, від джерел з більш високим пріоритетом, за допомогою подачі сигналу логічного нуля на другий вхід елемента І 1, що забезпечує завадозахищеність схеми. З подачею сигналу опитування на другий вхід елемента АБО-НІ 3 в і-м каналі на виході 7 каналу з'являється сигнал логічної одиниці. При знятті сигналу опитування по задньому фронту сигналу з виходу 7 і-го каналу тригер 3 і-го каналу встановлюється в одиничний стан і з його нульового входу на перший вхід елемента І буде надходити сигнал логічного нуля. При одночасному надходженні 1 UA 69115 U 5 10 15 декількох інформаційних сигналів сигнал з вищим пріоритетом через елемент І 1 й елемент АБО 4 блокує проходження імпульсу опитування в канали з низьким пріоритетом. Якщо тригер 3 і-го каналу перебуває в одиничному стані, то з його нульового виходу на перший вхід елемента І 1 надходить сигнал логічного нуля, що блокує проходження сигналу від і-го джерела при його надходженні через елемент І 1, на виході якого буде сигнал логічного нуля і який надходить на другий вхід елемента АБО 4, дозволяючи проходження сигналу опитування в канали з меншим пріоритетом. При надходженні сигналу опитування на вхід 8 у вигляді логічного нуля, він буде послідовно поширюватися по ланцюгу опитування й надійде в канали і+1, і+2, для аналізу. При надходженні сигналу опитування з виходу елемента АБО 4 n-го каналу на вхід елемента НІ 11 пристрою, на його виході сформується сигнал логічної одиниці, що надходячи на лінію скидання 9, приведе тригери 3 всіх каналів у нульовий стан й ініціює повторне формування сигналу опитування пристрою. Джерела інформації: 1. Авторское свидетельство СССР № 544967, G06F 9/46, 1974. 2. Авторское свидетельство СССР № 970372, G06F 9/46, 1982. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 30 Багатоканальний пристрій для підключення абонентів до загальної магістралі із циклічним пріоритетним обслуговуванням, що містить вхід опитування, елемент HI, n каналів, кожний з яких містить елемент АБО-HI, елемент АБО, елемент HI і тривходовий елемент І, який відрізняється тим, що він містить лінію скидання, елемент НІ й у кожному каналі асинхронний RS тригер типу master-slave, причому вхід опитування пристрою з'єднаний з першими входами елемента АБО-HI і елемента АБО першого каналу, другий вхід елемента І кожного каналу з'єднаний з відповідним інформаційним входом пристрою, у кожному каналі вихід елемента І з'єднаний із другим входом елемента АБО і через елемент НІ із другим входом елемента АБОНІ свого каналу, вихід елемента АБО-HI кожного каналу з'єднаний з відповідним виходом пристрою і з входом установки тригера свого каналу, нульовий вихід якого з'єднаний з першим входом елемента І, а вхід скидання з'єднаний з лінією скидання пристрою, вихід елемента АБО і-го (і=1, 2, .., n-1) каналу з'єднаний третім входом елемента І свого каналу і з першими входами елемента АБО-HI і елемента АБО i+1-го каналу, вихід елемента АБО n-го каналу з'єднаний із третім входом елемента І свого каналу і із входом елемента НІ пристрою, вихід якого з'єднаний з лінією скидання пристрою. Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
