Пристрій для нарізання щілин

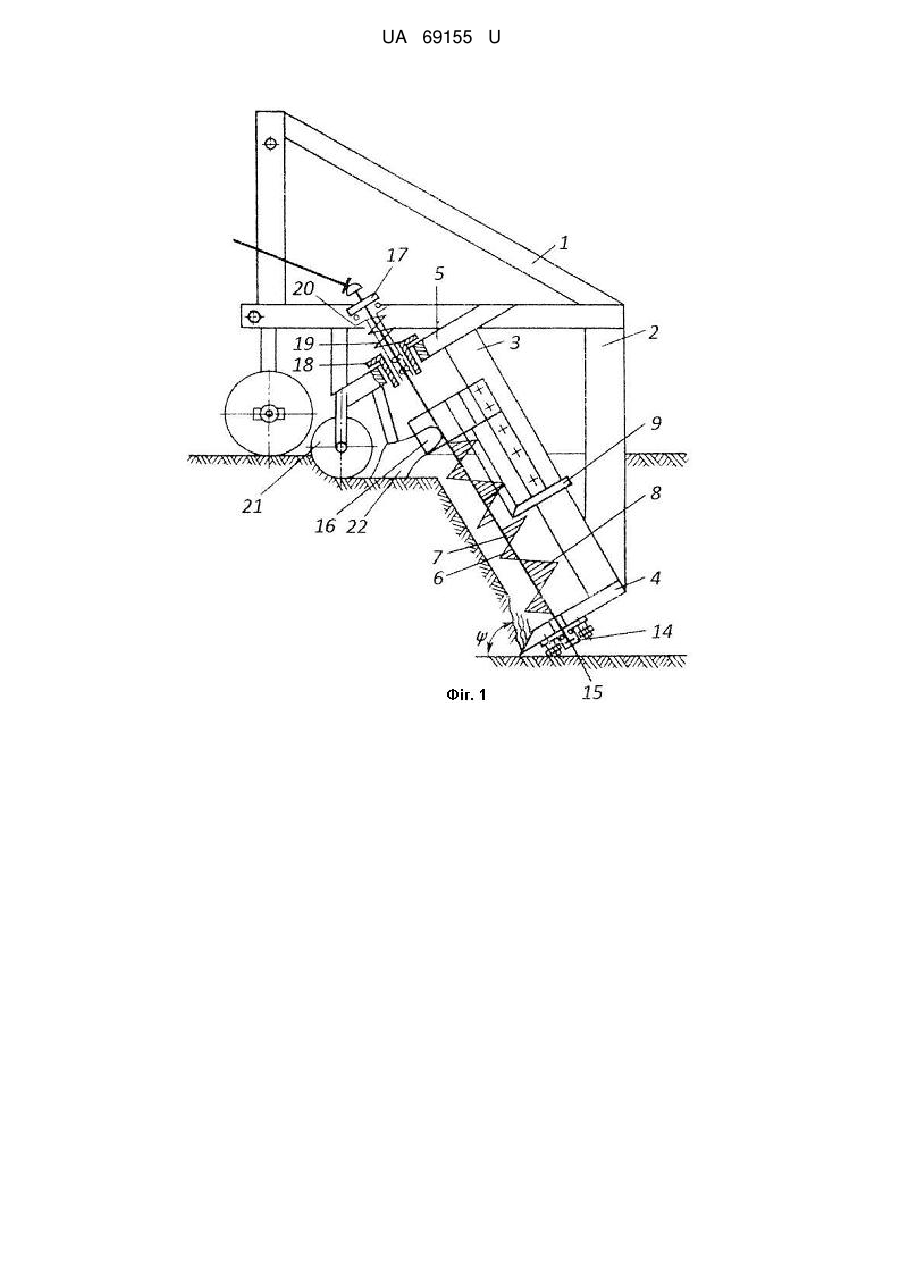

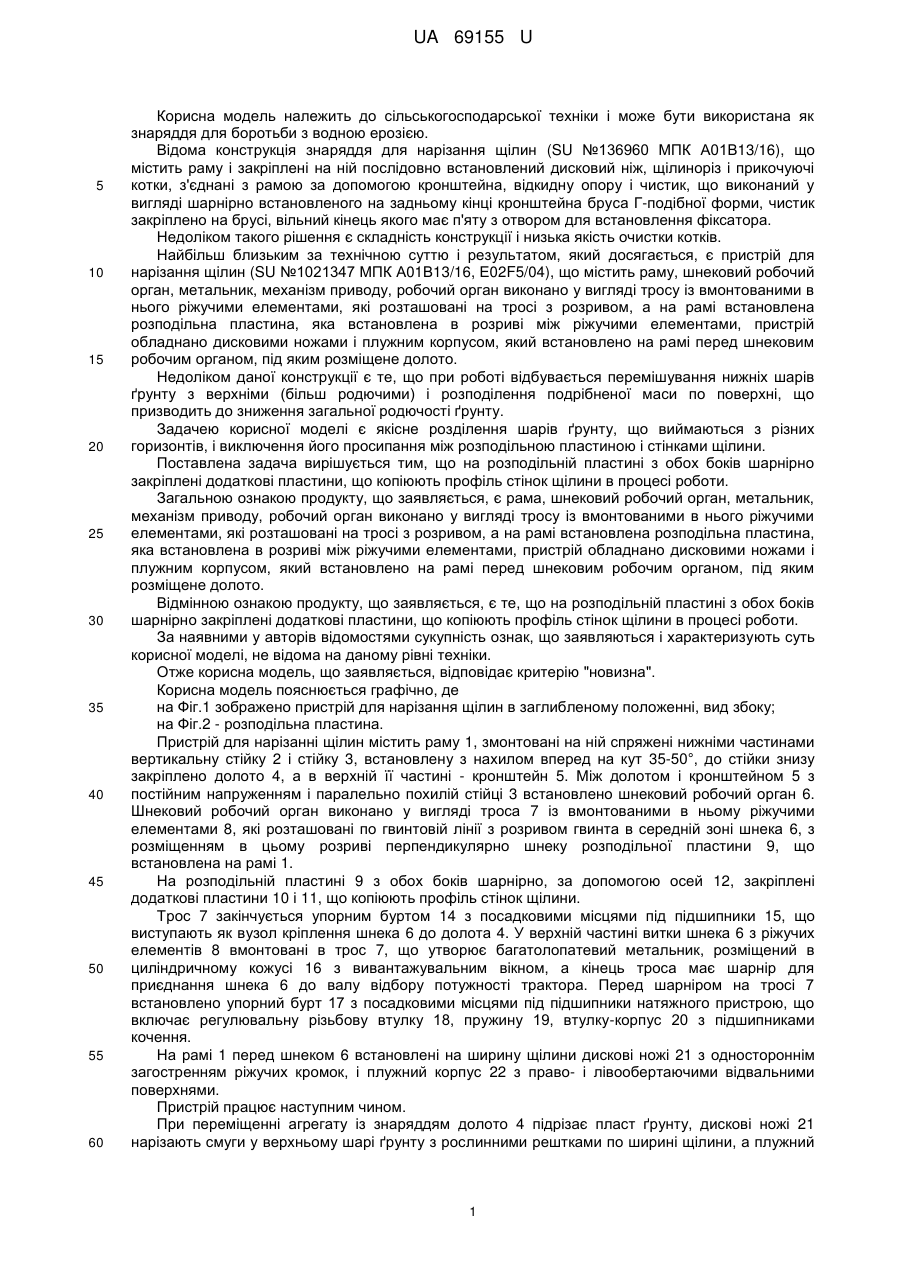

Реферат: UA 69155 U UA 69155 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сільськогосподарської техніки і може бути використана як знаряддя для боротьби з водною ерозією. Відома конструкція знаряддя для нарізання щілин (SU №136960 МПК А01В13/16), що містить раму і закріплені на ній послідовно встановлений дисковий ніж, щілиноріз і прикочуючі котки, з'єднані з рамою за допомогою кронштейна, відкидну опору і чистик, що виконаний у вигляді шарнірно встановленого на задньому кінці кронштейна бруса Г-подібної форми, чистик закріплено на брусі, вільний кінець якого має п'яту з отвором для встановлення фіксатора. Недоліком такого рішення є складність конструкції і низька якість очистки котків. Найбільш близьким за технічною суттю і результатом, який досягається, є пристрій для нарізання щілин (SU №1021347 МПК А01В13/16, Е02F5/04), що містить раму, шнековий робочий орган, метальник, механізм приводу, робочий орган виконано у вигляді тросу із вмонтованими в нього ріжучими елементами, які розташовані на тросі з розривом, а на рамі встановлена розподільна пластина, яка встановлена в розриві між ріжучими елементами, пристрій обладнано дисковими ножами і плужним корпусом, який встановлено на рамі перед шнековим робочим органом, під яким розміщене долото. Недоліком даної конструкції є те, що при роботі відбувається перемішування нижніх шарів ґрунту з верхніми (більш родючими) і розподілення подрібненої маси по поверхні, що призводить до зниження загальної родючості ґрунту. Задачею корисної моделі є якісне розділення шарів ґрунту, що виймаються з різних горизонтів, і виключення його просипання між розподільною пластиною і стінками щілини. Поставлена задача вирішується тим, що на розподільній пластині з обох боків шарнірно закріплені додаткові пластини, що копіюють профіль стінок щілини в процесі роботи. Загальною ознакою продукту, що заявляється, є рама, шнековий робочий орган, метальник, механізм приводу, робочий орган виконано у вигляді тросу із вмонтованими в нього ріжучими елементами, які розташовані на тросі з розривом, а на рамі встановлена розподільна пластина, яка встановлена в розриві між ріжучими елементами, пристрій обладнано дисковими ножами і плужним корпусом, який встановлено на рамі перед шнековим робочим органом, під яким розміщене долото. Відмінною ознакою продукту, що заявляється, є те, що на розподільній пластині з обох боків шарнірно закріплені додаткові пластини, що копіюють профіль стінок щілини в процесі роботи. За наявними у авторів відомостями сукупність ознак, що заявляються і характеризують суть корисної моделі, не відома на даному рівні техніки. Отже корисна модель, що заявляється, відповідає критерію "новизна". Корисна модель пояснюється графічно, де на Фіг.1 зображено пристрій для нарізання щілин в заглибленому положенні, вид збоку; на Фіг.2 - розподільна пластина. Пристрій для нарізанні щілин містить раму 1, змонтовані на ній спряжені нижніми частинами вертикальну стійку 2 і стійку 3, встановлену з нахилом вперед на кут 35-50°, до стійки знизу закріплено долото 4, а в верхній її частині - кронштейн 5. Між долотом і кронштейном 5 з постійним напруженням і паралельно похилій стійці 3 встановлено шнековий робочий орган 6. Шнековий робочий орган виконано у вигляді троса 7 із вмонтованими в ньому ріжучими елементами 8, які розташовані по гвинтовій лінії з розривом гвинта в середній зоні шнека 6, з розміщенням в цьому розриві перпендикулярно шнеку розподільної пластини 9, що встановлена на рамі 1. На розподільній пластині 9 з обох боків шарнірно, за допомогою осей 12, закріплені додаткові пластини 10 і 11, що копіюють профіль стінок щілини. Трос 7 закінчується упорним буртом 14 з посадковими місцями під підшипники 15, що виступають як вузол кріплення шнека 6 до долота 4. У верхній частині витки шнека 6 з ріжучих елементів 8 вмонтовані в трос 7, що утворює багатолопатевий метальник, розміщений в циліндричному кожусі 16 з вивантажувальним вікном, а кінець троса має шарнір для приєднання шнека 6 до валу відбору потужності трактора. Перед шарніром на тросі 7 встановлено упорний бурт 17 з посадковими місцями під підшипники натяжного пристрою, що включає регулювальну різьбову втулку 18, пружину 19, втулку-корпус 20 з підшипниками кочення. На рамі 1 перед шнеком 6 встановлені на ширину щілини дискові ножі 21 з одностороннім загостренням ріжучих кромок, і плужний корпус 22 з право- і лівообертаючими відвальними поверхнями. Пристрій працює наступним чином. При переміщенні агрегату із знаряддям долото 4 підрізає пласт ґрунту, дискові ножі 21 нарізають смуги у верхньому шарі ґрунту з рослинними рештками по ширині щілини, а плужний 1 UA 69155 U 5 10 15 корпус 22 підрізає її і зміщує в сторону. В результаті цих операцій утворюється борозна з прямими непорушеними стінками. Одночасно з цим шнек 6 при своєму обертанні зрізує попереду себе ґрунт ріжучими елементами 8, і по каналу, що утворений похилою стійкою 3, подає ґрунт до метальника (не зображено). Метальник встановлений у верхній частині троса 7 і виконаний з ріжучих елементів 8, через розвантажувальне вікно циліндричного кожуха 16 відкидає ґрунт в сторону від щілини, що нарізується. Розподільна частина 9 відділяє неродючий шар ґрунту від родючого і направляє його в нижню частину щілини. Пластини 10 і 11 щільно прилягають до стінок щілини виключаючи просипання родючого шару ґрунту. Запропонований пристрій дозволить нарізати щілини без порушення структури ґрунтового масиву і з більшою продуктивністю. Запропонований пристрій для нарізання щілин може бути виготовлений і багаторазово відтворений на будь-якому машинобудівному підприємстві без особливих витрат. Запропонована корисна модель може бути багаторазово відтворена і використана у вигляді пристрою для нарізання щілин. Отже, корисна модель відповідає критерію "промислова придатність". ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 Пристрій для нарізання щілин, що містить раму, шнековий робочий орган, метальник, механізм приводу, робочий орган виконано у вигляді тросу із вмонтованими в нього ріжучими елементами, які розташовані на тросі з розривом, а на рамі встановлена розподільна пластина, яка встановлена в розриві між ріжучими елементами, пристрій обладнано дисковими ножами і плужним корпусом, який встановлено на рамі перед шнековим робочим органом, під яким розміщене долото, який відрізняється тим, що на розподільній пластині з обох боків шарнірно закріплені додаткові пластини, що копіюють профіль стінок щілини в процесі роботи. Комп’ютерна верстка Н. Лисенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
