Пристрій для нарізання спрямовуючих щілин і водіння по них сільськогосподарських машин

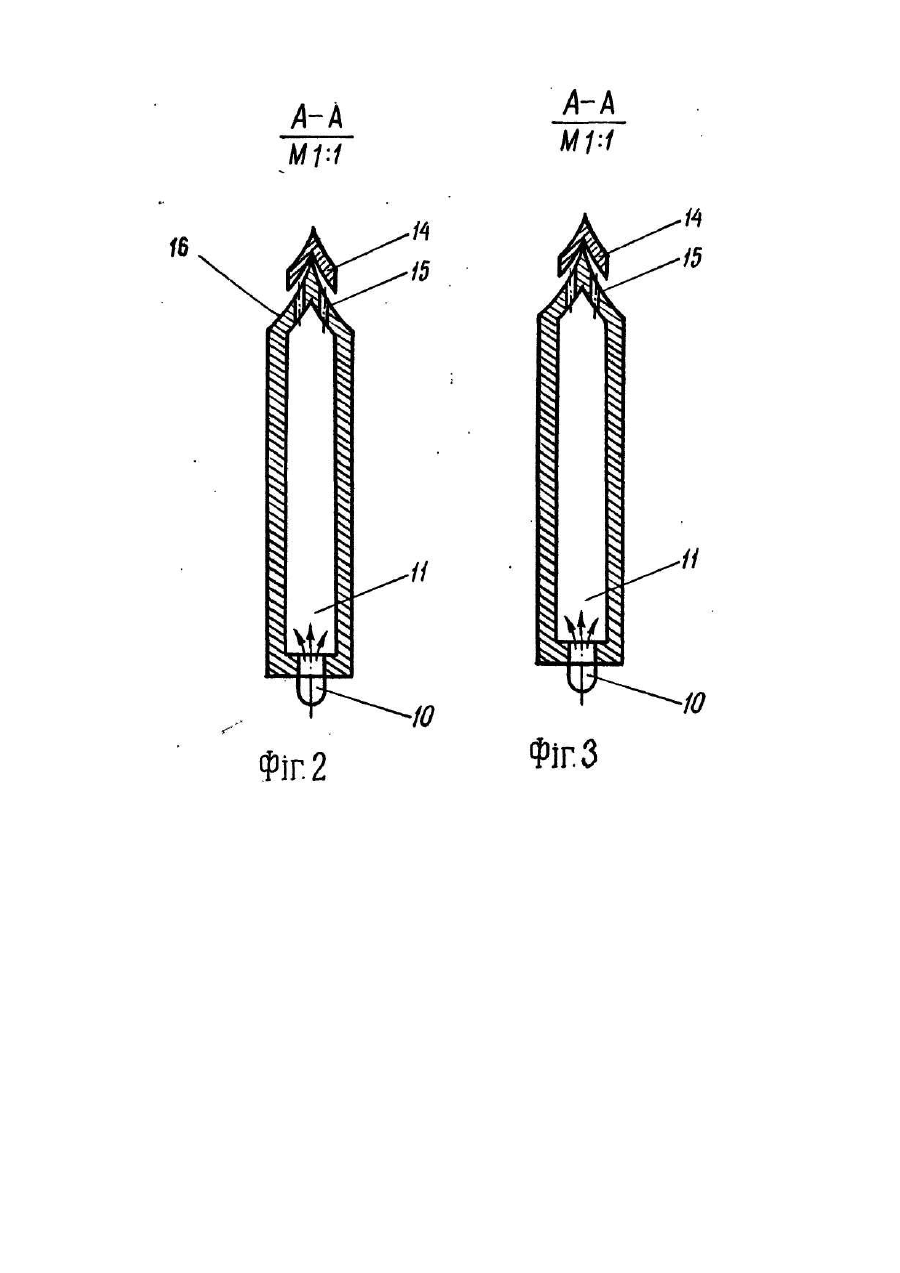

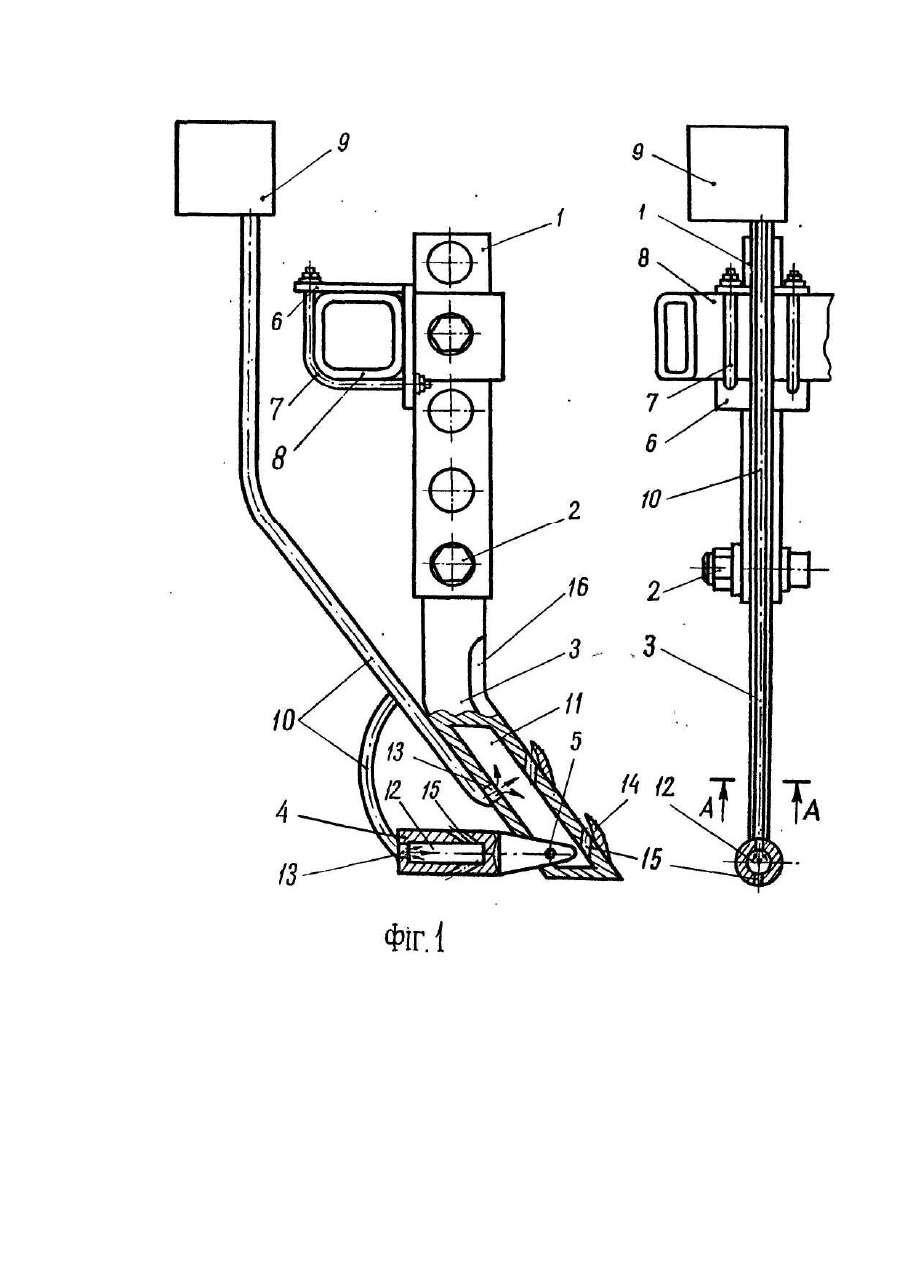

Винахід належить до галузі сільськогосподарського машинобудування, зокрема до пристроїв для водіння сільськогосподарських машин по спрямовуючих щілинах в міжряддях при вирощуванні просапних культур, наприклад, цукрових буряків. Відомий пристрій для щілювання і спрямуваня агрегатів на перезволожених грунтах, який містить раму, ніж і закріплений на ножі посередництвом горизонтальної осі стабілізатор, який виконує функцію дренера. Недоліком даного пристрою є те, що по причині значного опору грунту переміщенню у ньому пристрою нарізання спрямовуючих щілин в грунті і спрямування по них агрегатів потребує значних енергозатрат. В основу винаходу поставлене завдання · такого вдосконалення пристрою для нарізання спрямовуючих щілин і водіння по них сільськогосподарських машин, яке за рахунок обладнання його засобами випуску повітря перед ножем і по периметру дренера забезпечило б зменшення ondpy грунту переміщенню у ньому пристрою і, як наслідок, зменшило б енергоємкість та збільшило б довговічність пристрою Поставлене завдання вирішується тим, що у пристрою для нарізання спрямовуючих' щілин і водіння по них сільськогосподарських машин, який містить стійку, закріплений на ній у вертикальній площині ніж з ріжучою крайкою, шарнірно на горизонтальній осі встановлений на ножі у задній його частині дренер, згідно винаходу, ніж і дренер виконані з пневмокамерами з виходами на ріжучій крайці ножа і по периметру дренера, причому пристрій обладнаний джерелом стиснутого повітря, який з'єднаний з пневмокамерами ножа та дренера, а перед виходами пневмокамери ножа на відстані від його ріжучої крайки закріплені захисні щитки. При цьому твірні ріжучої кромки ножа виконані ввігнутими і служать каналами для проходження по них повітря. Повітря при цьому виконує функцію мастила - зменшує опір грунту нарізанню в ньому спрямовуючих щілин при сівбі, а також при обробітку міжрядь просапаних культур, збільшує довговічність ножа і дренера. При обробітку міжрядь культиватором, останній, посередництвом ножа обладнаного дренером спрямовується по щілині вздовж рядків буряків. Стінки щілини служать спрямовуючою поверхнею для дренера. Повітря заповнює наявні порожнини між дренером і стінками спрямовуючої щилини, чим підвищує точність його просування паралельно рядкам буряків, запобігаючи відхиленням культиватора в поперечній до рядків площині, тобто забезпечує максимально можливу оброблювану площу в міжряддях, виключаючи при цьому можливість вирізання культурних рослин робочими органами останнього. На фіг.1 показаний пристрій для нарізання спрямовуючих щілин і водіння по них сільськогосподарських машин, переріз вид збоку; на фіг.2 - пристрій для нарізання спрямовуючих щілин І водіння до них сільськогосподарських машин, вигляд ззаду; на фіг.3 переріз А-А пневмокамери ножа. Пристрій для нарізання спрямовуючих щілин І водіння по них сільськогосподарських машин містить стійку 1, закріплений на ній болтами 2 ніж 3, дренер 4 на горизонтальній осі 5. Твірні ріжучої крайки ножа 3 виконані ввігнутими. Передня частина останнього мав форму напівсфери, а задня його частина - форму спарених між собою зрізаних конусів, при цьому випуклість напівсфери І менші основи конусів розміщені в напрямку руху. Площа більшої основи переднього конуса рівна площі меншої основи заднього конуса, а площа меншої основи переднього конуса рівна площі поперечного перерізу напівсфери, кут конусності переднього конуса більший кута конусності заднього конуса. Робоча частина ножа 3 І дренер 4 виконані з пневмокамерами 11 112, що з'єднані з джерелом стиснутого повітря 9 гнучкими рукавами 10. Ніж 3 встановлений в пазу, що виконаний в дненері 4 з боку напівсфери, І з'єднаний з ним віссю 5, встановленою в отвори, виконані в нижній частині ножа З і в передньому конусі дренера 4. При цьому вісь 5, з метою герметизації пневмокамери 11, в отвір, виконаний в ножі 3, запресована, а в отвір, виконаний в дренері 4, встановлена з можливістю проведення на ній дренера 4. Стійка 1 посередництвом кронштейна 6 І хомута 7 закріплена на рамі 8 сівалки (культиватора). Крім того, пристрій містить джерело стиснутого повітря 9 (наприклад, ресивер трактора), гнучкі рукави 10 та впускні отвори 13 в пневмокамерах 11, 12 І випускні отвори 15. При цьому випускні отвори 15 в камері 11 ножа 3 виконані по центру його твірних 16, а випускні отвори 15 в камері 12 дренера 4 по його периметру під гострим кутом до осьової лінії дренера 4 в напрямку його руху. Крім цього, твірні 16 ріжучого краю ножа 3 виконані ввігнутими. Ніж З І дренер 4 покриті зносостійким сплавом сормайтом. Випускні отвори 15 в пневмокамері 11 ножа 3 з метою запобігання забивання їх землею захищені щитками 14, встановленими на ріжучому краї ножа З і також покриті сормайтом. Запропонований пристрій працює таким чином. При русі сівалки дренер 4 нарізає в грунті спрямовуючу щілину на глибині 20-25 см. При цьому повітря, що поступає з джерела стиснутого повітря 9 по гнучких рукавах 10 в пневмокамери 11 і 12 ножа З і дренера 4 через впускні отвори 13 і через випускні отвори 15, поступає на робочу поверхню ножа З і дренера 4 і виконує функцію мастила, чим значно полегшує процес нарізання спрямовуючих щілин в грунті, зменшуючи опір грунту просуванню в ньому ножа З і дренера 4. Ввігнуті твірні ріжучої кромки ножа 3 служать каналами для проходження по них повітря. Встановлений на культиватор такий же пристрій забезпечує точність встановленого на ножі 3 дренера 4, при цьому стінки щілини служать спрямовуючою поверхнею для нього. Повітря, що поступає на робочу поверхню дренера 4, заповнює наявні порожнини між дренером 4 і стінками спрямовуючої щілини і виконує роль ущільнювача між дренером 4 і щілиною, підвищуючи тим самим точність його просування по щілині, і додатково запобігає відхиленням культиватора в поперечній до рядків площині, тобто забезпечує максимально можливу оброблювану площу поля в міжряддях, виключаючи при цьому можливість вирізання культурних рослин робочими органами. Ввігнуті твірні 16 ріжучої кромки ножа 3 служать каналами для проходження по них повітря. Пневмокамери 12 зменшують металоємкість конструкції, а повітря, що виконує функцію мастила, та зносостійке покриття ножа 3 і дренера 4 підвищують їх довговічність.
