Пристрій для нарізання бульб насіннєвої картоплі

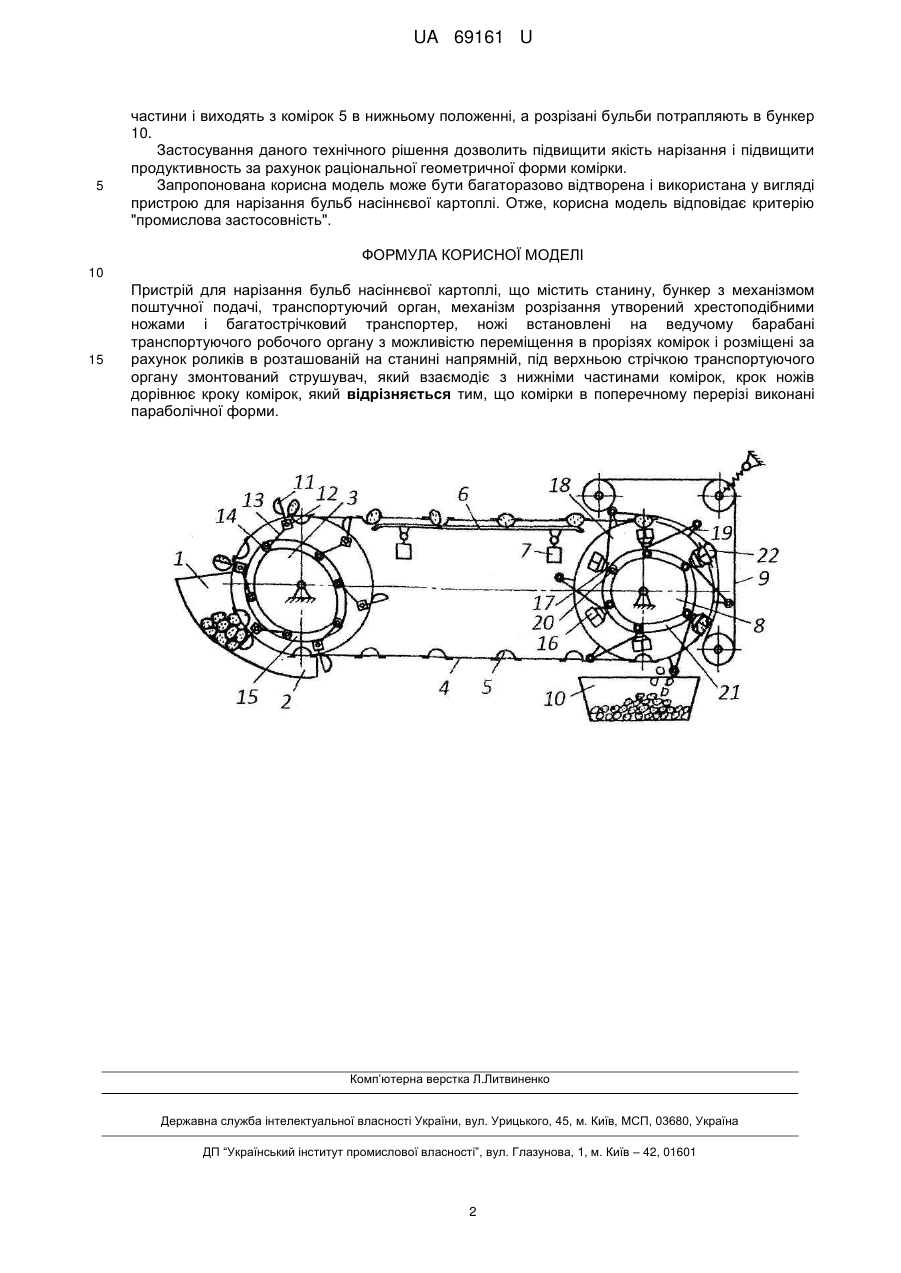

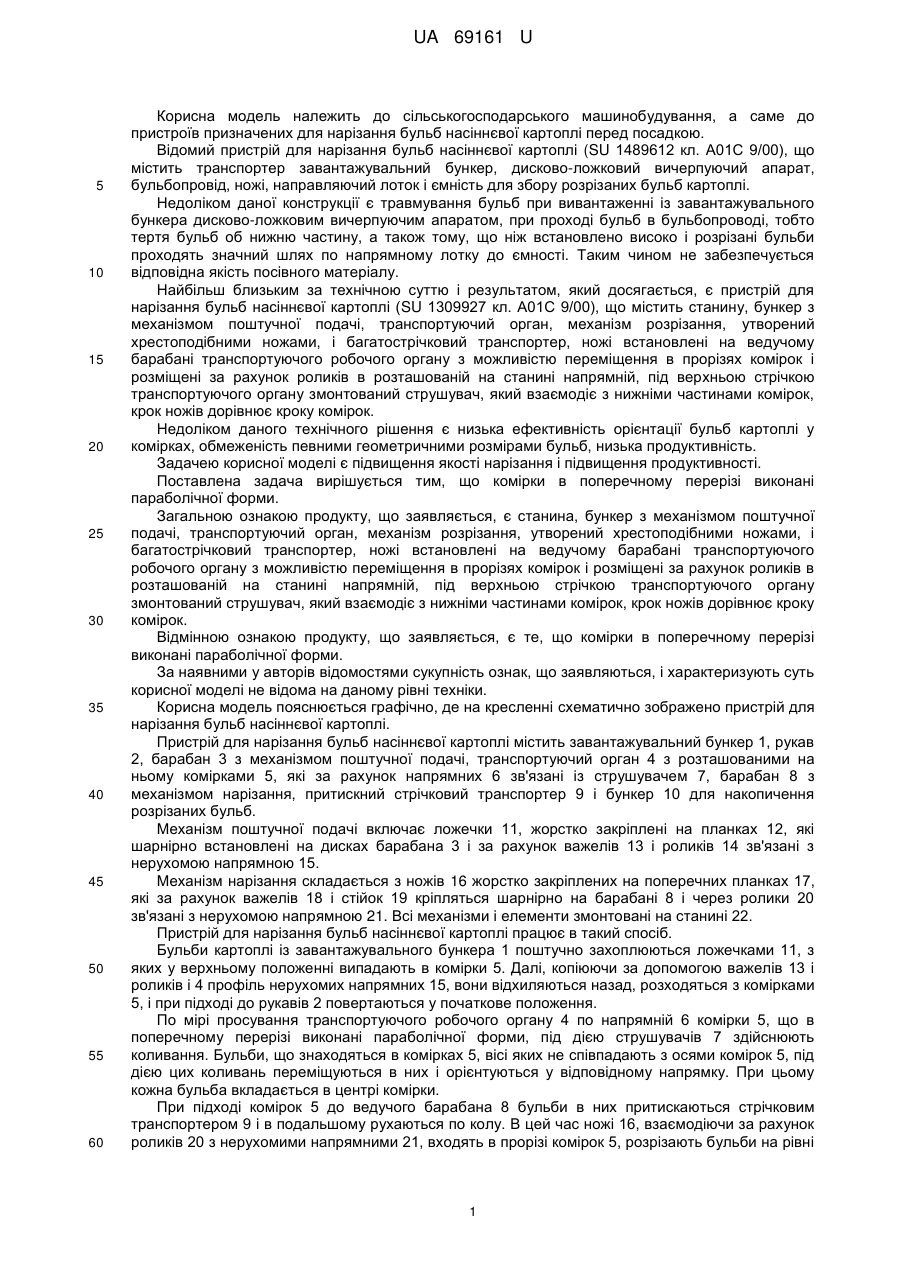

Реферат: Пристрій для нарізання бульб насіннєвої картоплі містить станину, бункер з механізмом поштучної подачі, транспортуючий орган, механізм розрізання, утворений хрестоподібними ножами, і багатострічковий транспортер. Ножі встановлені на ведучому барабані транспортуючого робочого органу з можливістю переміщення в прорізях комірок і розміщені за рахунок роликів в розташованій на станині напрямній. Під верхньою стрічкою транспортуючого органу змонтований струшувач, який взаємодіє з нижніми частинами комірок, крок ножів дорівнює кроку комірок, які в поперечному перерізі виконані параболічної форми. UA 69161 U (54) ПРИСТРІЙ ДЛЯ НАРІЗАННЯ БУЛЬБ НАСІННЄВОЇ КАРТОПЛІ UA 69161 U UA 69161 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сільськогосподарського машинобудування, а саме до пристроїв призначених для нарізання бульб насіннєвої картоплі перед посадкою. Відомий пристрій для нарізання бульб насіннєвої картоплі (SU 1489612 кл. А01С 9/00), що містить транспортер завантажувальний бункер, дисково-ложковий вичерпуючий апарат, бульбопровід, ножі, направляючий лоток і ємність для збору розрізаних бульб картоплі. Недоліком даної конструкції є травмування бульб при вивантаженні із завантажувального бункера дисково-ложковим вичерпуючим апаратом, при проході бульб в бульбопроводі, тобто тертя бульб об нижню частину, а також тому, що ніж встановлено високо і розрізані бульби проходять значний шлях по напрямному лотку до ємності. Таким чином не забезпечується відповідна якість посівного матеріалу. Найбільш близьким за технічною суттю і результатом, який досягається, є пристрій для нарізання бульб насіннєвої картоплі (SU 1309927 кл. А01С 9/00), що містить станину, бункер з механізмом поштучної подачі, транспортуючий орган, механізм розрізання, утворений хрестоподібними ножами, і багатострічковий транспортер, ножі встановлені на ведучому барабані транспортуючого робочого органу з можливістю переміщення в прорізях комірок і розміщені за рахунок роликів в розташованій на станині напрямній, під верхньою стрічкою транспортуючого органу змонтований струшувач, який взаємодіє з нижніми частинами комірок, крок ножів дорівнює кроку комірок. Недоліком даного технічного рішення є низька ефективність орієнтації бульб картоплі у комірках, обмеженість певними геометричними розмірами бульб, низька продуктивність. Задачею корисної моделі є підвищення якості нарізання і підвищення продуктивності. Поставлена задача вирішується тим, що комірки в поперечному перерізі виконані параболічної форми. Загальною ознакою продукту, що заявляється, є станина, бункер з механізмом поштучної подачі, транспортуючий орган, механізм розрізання, утворений хрестоподібними ножами, і багатострічковий транспортер, ножі встановлені на ведучому барабані транспортуючого робочого органу з можливістю переміщення в прорізях комірок і розміщені за рахунок роликів в розташованій на станині напрямній, під верхньою стрічкою транспортуючого органу змонтований струшувач, який взаємодіє з нижніми частинами комірок, крок ножів дорівнює кроку комірок. Відмінною ознакою продукту, що заявляється, є те, що комірки в поперечному перерізі виконані параболічної форми. За наявними у авторів відомостями сукупність ознак, що заявляються, і характеризують суть корисної моделі не відома на даному рівні техніки. Корисна модель пояснюється графічно, де на кресленні схематично зображено пристрій для нарізання бульб насіннєвої картоплі. Пристрій для нарізання бульб насіннєвої картоплі містить завантажувальний бункер 1, рукав 2, барабан 3 з механізмом поштучної подачі, транспортуючий орган 4 з розташованими на ньому комірками 5, які за рахунок напрямних 6 зв'язані із струшувачем 7, барабан 8 з механізмом нарізання, притискний стрічковий транспортер 9 і бункер 10 для накопичення розрізаних бульб. Механізм поштучної подачі включає ложечки 11, жорстко закріплені на планках 12, які шарнірно встановлені на дисках барабана 3 і за рахунок важелів 13 і роликів 14 зв'язані з нерухомою напрямною 15. Механізм нарізання складається з ножів 16 жорстко закріплених на поперечних планках 17, які за рахунок важелів 18 і стійок 19 кріпляться шарнірно на барабані 8 і через ролики 20 зв'язані з нерухомою напрямною 21. Всі механізми і елементи змонтовані на станині 22. Пристрій для нарізання бульб насіннєвої картоплі працює в такий спосіб. Бульби картоплі із завантажувального бункера 1 поштучно захоплюються ложечками 11, з яких у верхньому положенні випадають в комірки 5. Далі, копіюючи за допомогою важелів 13 і роликів і 4 профіль нерухомих напрямних 15, вони відхиляються назад, розходяться з комірками 5, і при підході до рукавів 2 повертаються у початкове положення. По мірі просування транспортуючого робочого органу 4 по напрямній 6 комірки 5, що в поперечному перерізі виконані параболічної форми, під дією струшувачів 7 здійснюють коливання. Бульби, що знаходяться в комірках 5, вісі яких не співпадають з осями комірок 5, під дією цих коливань переміщуються в них і орієнтуються у відповідному напрямку. При цьому кожна бульба вкладається в центрі комірки. При підході комірок 5 до ведучого барабана 8 бульби в них притискаються стрічковим транспортером 9 і в подальшому рухаються по колу. В цей час ножі 16, взаємодіючи за рахунок роликів 20 з нерухомими напрямними 21, входять в прорізі комірок 5, розрізають бульби на рівні 1 UA 69161 U 5 частини і виходять з комірок 5 в нижньому положенні, а розрізані бульби потрапляють в бункер 10. Застосування даного технічного рішення дозволить підвищити якість нарізання і підвищити продуктивность за рахунок раціональної геометричної форми комірки. Запропонована корисна модель може бути багаторазово відтворена і використана у вигляді пристрою для нарізання бульб насіннєвої картоплі. Отже, корисна модель відповідає критерію "промислова застосовність". ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Пристрій для нарізання бульб насіннєвої картоплі, що містить станину, бункер з механізмом поштучної подачі, транспортуючий орган, механізм розрізання утворений хрестоподібними ножами і багатострічковий транспортер, ножі встановлені на ведучому барабані транспортуючого робочого органу з можливістю переміщення в прорізях комірок і розміщені за рахунок роликів в розташованій на станині напрямній, під верхньою стрічкою транспортуючого органу змонтований струшувач, який взаємодіє з нижніми частинами комірок, крок ножів дорівнює кроку комірок, який відрізняється тим, що комірки в поперечному перерізі виконані параболічної форми. Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
