Знаряддя для нарізання щілин у ґрунті

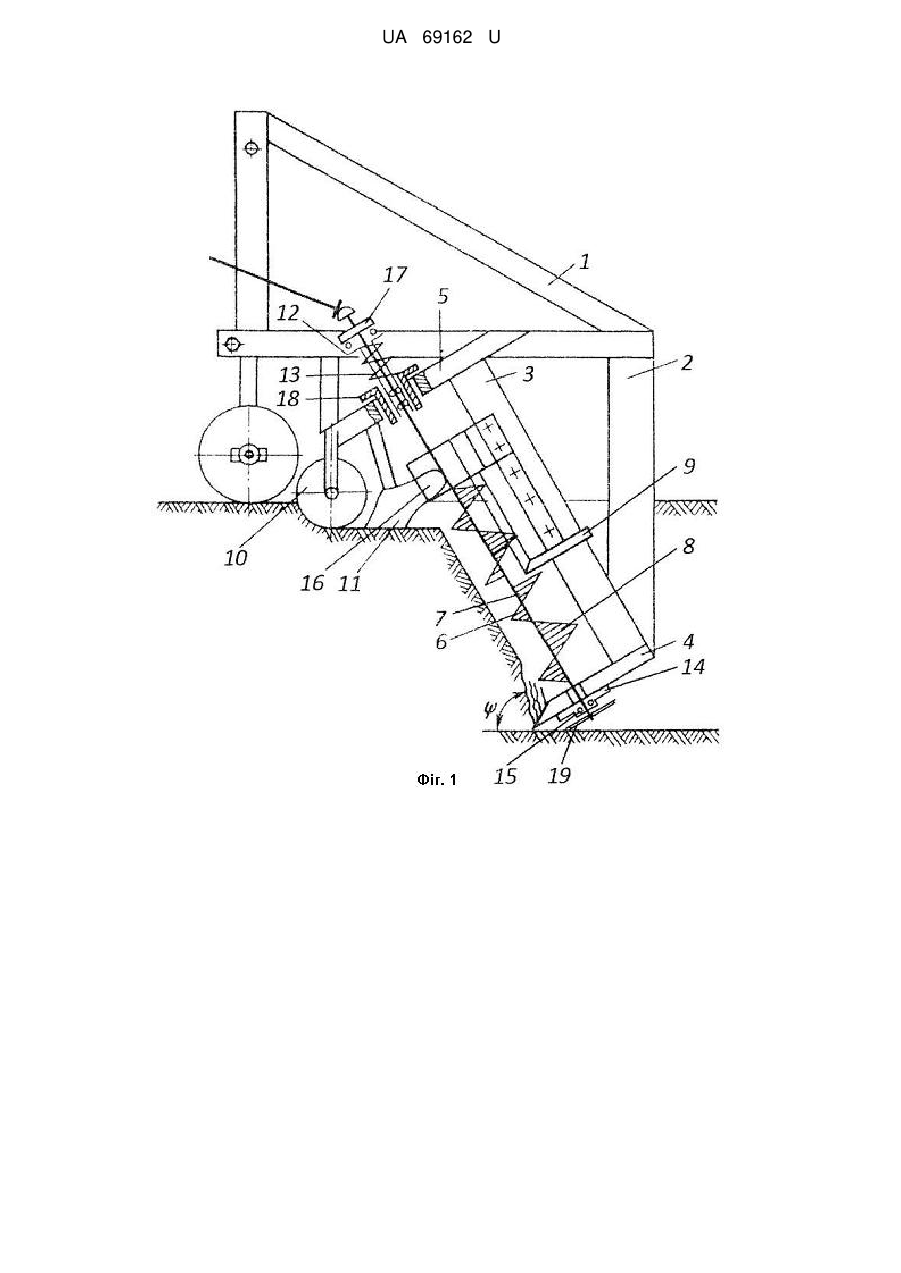

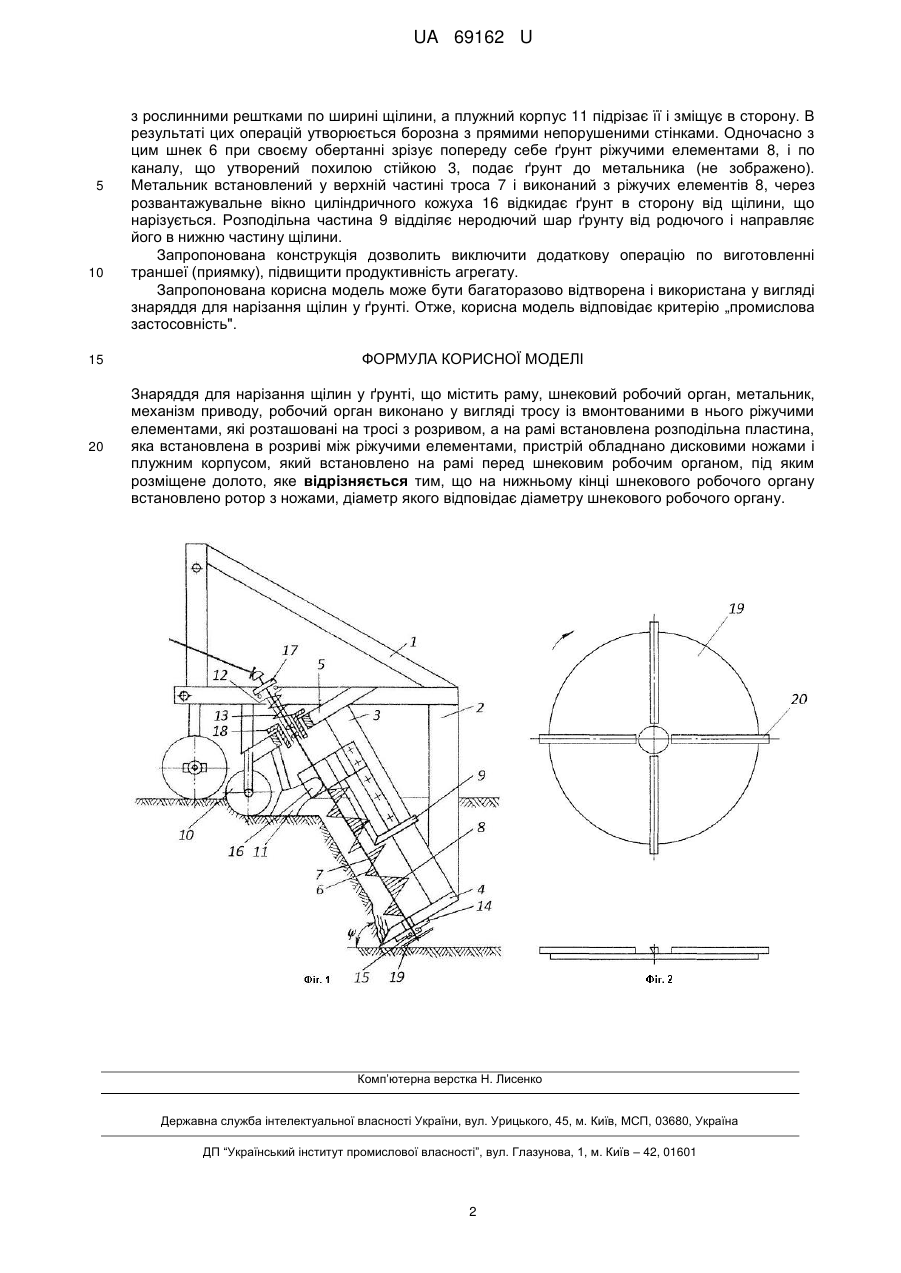

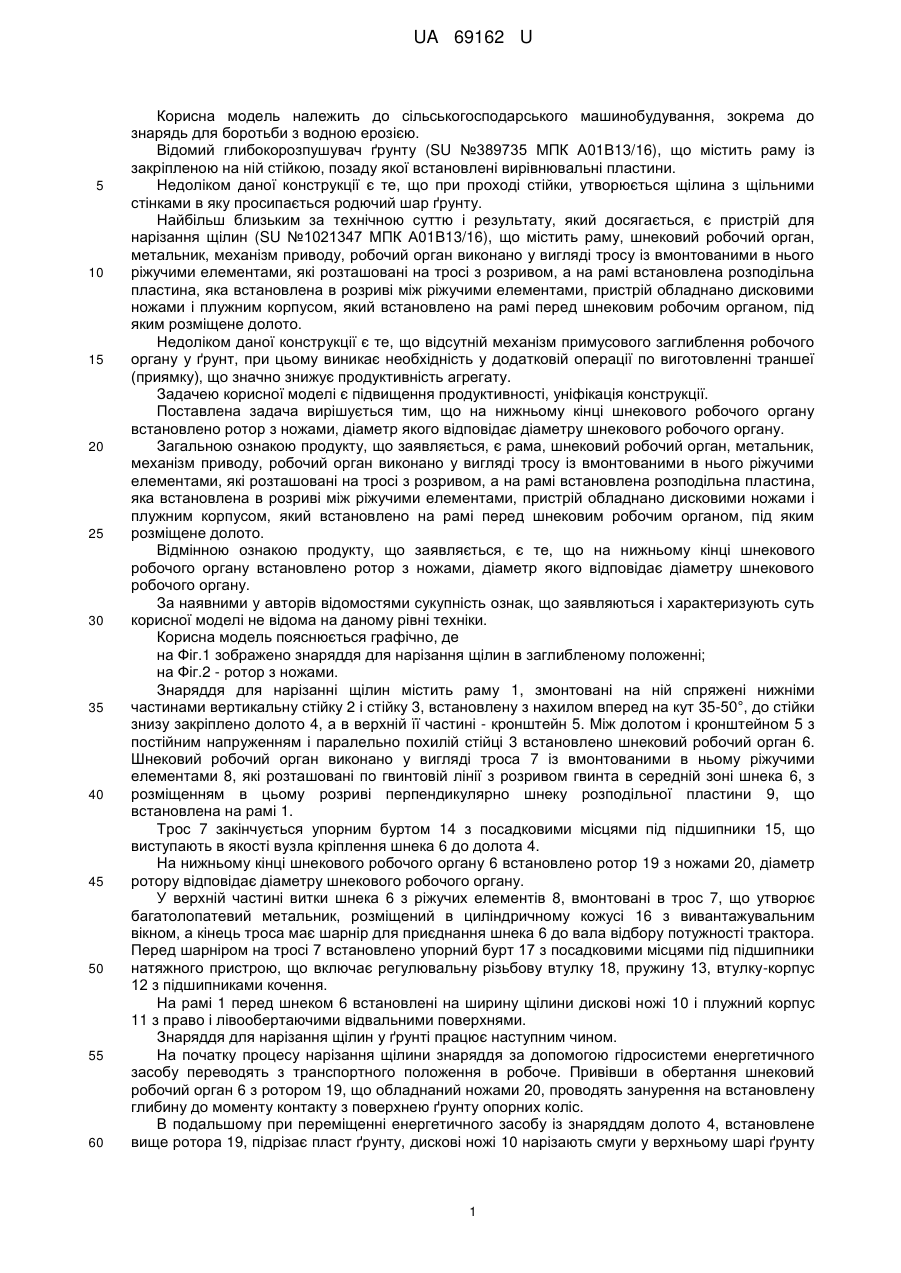

Реферат: UA 69162 U UA 69162 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сільськогосподарського машинобудування, зокрема до знарядь для боротьби з водною ерозією. Відомий глибокорозпушувач ґрунту (SU №389735 МПК А01В13/16), що містить раму із закріпленою на ній стійкою, позаду якої встановлені вирівнювальні пластини. Недоліком даної конструкції є те, що при проході стійки, утворюється щілина з щільними стінками в яку просипається родючий шар ґрунту. Найбільш близьким за технічною суттю і результату, який досягається, є пристрій для нарізання щілин (SU №1021347 МПК А01В13/16), що містить раму, шнековий робочий орган, метальник, механізм приводу, робочий орган виконано у вигляді тросу із вмонтованими в нього ріжучими елементами, які розташовані на тросі з розривом, а на рамі встановлена розподільна пластина, яка встановлена в розриві між ріжучими елементами, пристрій обладнано дисковими ножами і плужним корпусом, який встановлено на рамі перед шнековим робочим органом, під яким розміщене долото. Недоліком даної конструкції є те, що відсутній механізм примусового заглиблення робочого органу у ґрунт, при цьому виникає необхідність у додатковій операції по виготовленні траншеї (приямку), що значно знижує продуктивність агрегату. Задачею корисної моделі є підвищення продуктивності, уніфікація конструкції. Поставлена задача вирішується тим, що на нижньому кінці шнекового робочого органу встановлено ротор з ножами, діаметр якого відповідає діаметру шнекового робочого органу. Загальною ознакою продукту, що заявляється, є рама, шнековий робочий орган, метальник, механізм приводу, робочий орган виконано у вигляді тросу із вмонтованими в нього ріжучими елементами, які розташовані на тросі з розривом, а на рамі встановлена розподільна пластина, яка встановлена в розриві між ріжучими елементами, пристрій обладнано дисковими ножами і плужним корпусом, який встановлено на рамі перед шнековим робочим органом, під яким розміщене долото. Відмінною ознакою продукту, що заявляється, є те, що на нижньому кінці шнекового робочого органу встановлено ротор з ножами, діаметр якого відповідає діаметру шнекового робочого органу. За наявними у авторів відомостями сукупність ознак, що заявляються і характеризують суть корисної моделі не відома на даному рівні техніки. Корисна модель пояснюється графічно, де на Фіг.1 зображено знаряддя для нарізання щілин в заглибленому положенні; на Фіг.2 - ротор з ножами. Знаряддя для нарізанні щілин містить раму 1, змонтовані на ній спряжені нижніми частинами вертикальну стійку 2 і стійку 3, встановлену з нахилом вперед на кут 35-50°, до стійки знизу закріплено долото 4, а в верхній її частині - кронштейн 5. Між долотом і кронштейном 5 з постійним напруженням і паралельно похилій стійці 3 встановлено шнековий робочий орган 6. Шнековий робочий орган виконано у вигляді троса 7 із вмонтованими в ньому ріжучими елементами 8, які розташовані по гвинтовій лінії з розривом гвинта в середній зоні шнека 6, з розміщенням в цьому розриві перпендикулярно шнеку розподільної пластини 9, що встановлена на рамі 1. Трос 7 закінчується упорним буртом 14 з посадковими місцями під підшипники 15, що виступають в якості вузла кріплення шнека 6 до долота 4. На нижньому кінці шнекового робочого органу 6 встановлено ротор 19 з ножами 20, діаметр ротору відповідає діаметру шнекового робочого органу. У верхній частині витки шнека 6 з ріжучих елементів 8, вмонтовані в трос 7, що утворює багатолопатевий метальник, розміщений в циліндричному кожусі 16 з вивантажувальним вікном, а кінець троса має шарнір для приєднання шнека 6 до вала відбору потужності трактора. Перед шарніром на тросі 7 встановлено упорний бурт 17 з посадковими місцями під підшипники натяжного пристрою, що включає регулювальну різьбову втулку 18, пружину 13, втулку-корпус 12 з підшипниками кочення. На рамі 1 перед шнеком 6 встановлені на ширину щілини дискові ножі 10 і плужний корпус 11 з право і лівообертаючими відвальними поверхнями. Знаряддя для нарізання щілин у ґрунті працює наступним чином. На початку процесу нарізання щілини знаряддя за допомогою гідросистеми енергетичного засобу переводять з транспортного положення в робоче. Привівши в обертання шнековий робочий орган 6 з ротором 19, що обладнаний ножами 20, проводять занурення на встановлену глибину до моменту контакту з поверхнею ґрунту опорних коліс. В подальшому при переміщенні енергетичного засобу із знаряддям долото 4, встановлене вище ротора 19, підрізає пласт ґрунту, дискові ножі 10 нарізають смугиу верхньому шарі ґрунту 1 UA 69162 U 5 10 з рослинними рештками по ширині щілини, а плужний корпус 11 підрізає її і зміщує в сторону. В результаті цих операцій утворюється борозна з прямими непорушеними стінками. Одночасно з цим шнек 6 при своєму обертанні зрізує попереду себе ґрунт ріжучими елементами 8, і по каналу, що утворений похилою стійкою 3, подає ґрунт до метальника (не зображено). Метальник встановлений у верхній частині троса 7 і виконаний з ріжучих елементів 8, через розвантажувальне вікно циліндричного кожуха 16 відкидає ґрунт в сторону від щілини, що нарізується. Розподільна частина 9 відділяє неродючий шар ґрунту від родючого і направляє його в нижню частину щілини. Запропонована конструкція дозволить виключити додаткову операцію по виготовленні траншеї (приямку), підвищити продуктивність агрегату. Запропонована корисна модель може бути багаторазово відтворена і використана у вигляді знаряддя для нарізання щілин у ґрунті. Отже, корисна модель відповідає критерію „промислова застосовність". 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 Знаряддя для нарізання щілин у ґрунті, що містить раму, шнековий робочий орган, метальник, механізм приводу, робочий орган виконано у вигляді тросу із вмонтованими в нього ріжучими елементами, які розташовані на тросі з розривом, а на рамі встановлена розподільна пластина, яка встановлена в розриві між ріжучими елементами, пристрій обладнано дисковими ножами і плужним корпусом, який встановлено на рамі перед шнековим робочим органом, під яким розміщене долото, яке відрізняється тим, що на нижньому кінці шнекового робочого органу встановлено ротор з ножами, діаметр якого відповідає діаметру шнекового робочого органу. Комп’ютерна верстка Н. Лисенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
