Пристрій для нарізання бульб насіннєвої картоплі

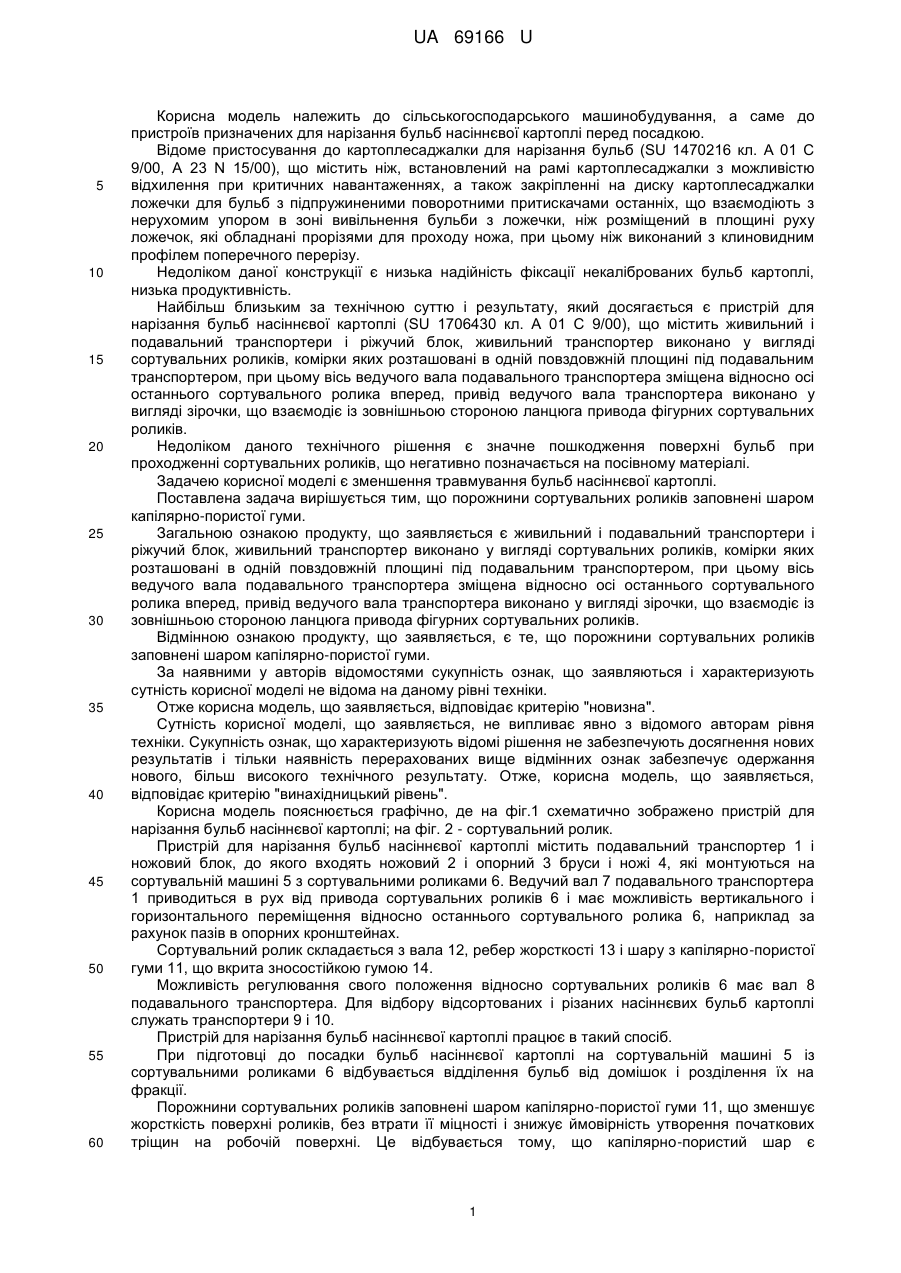

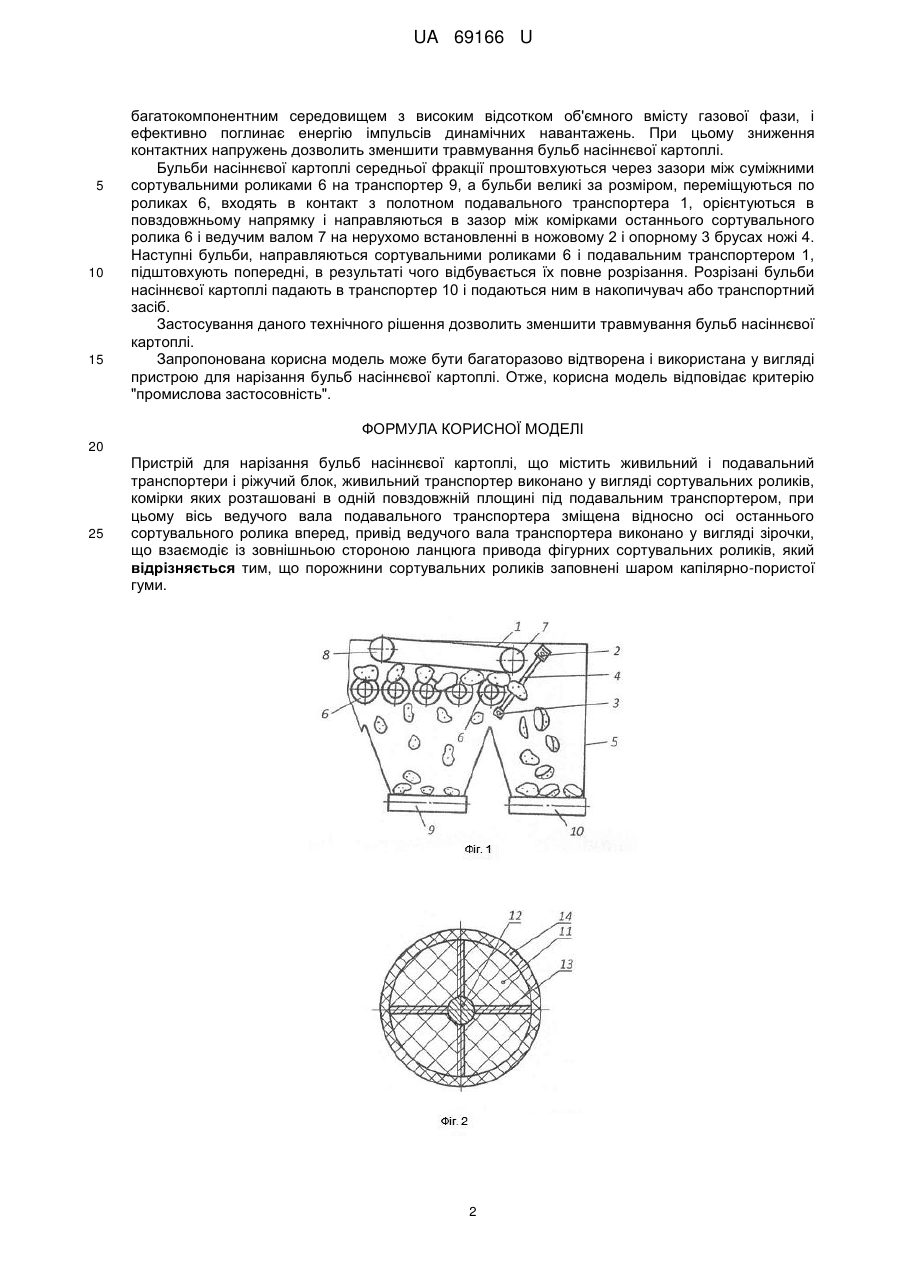

Реферат: Пристрій для нарізання бульб насіннєвої картоплі містить живильний і подавальний транспортери і ріжучий блок, живильний транспортер виконано у вигляді сортувальних роликів, комірки яких розташовані в одній повздовжній площині під подавальним транспортером. Вісь ведучого вала подавального транспортера зміщена відносно осі останнього сортувального ролика вперед. Привід ведучого вала транспортера виконано у вигляді зірочки, що взаємодіє із зовнішньою стороною ланцюга привода фігурних сортувальних роликів. Порожнини сортувальних роликів заповнені шаром капілярно-пористої гуми. UA 69166 U (54) ПРИСТРІЙ ДЛЯ НАРІЗАННЯ БУЛЬБ НАСІННЄВОЇ КАРТОПЛІ UA 69166 U UA 69166 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сільськогосподарського машинобудування, а саме до пристроїв призначених для нарізання бульб насіннєвої картоплі перед посадкою. Відоме пристосування до картоплесаджалки для нарізання бульб (SU 1470216 кл. А 01 С 9/00, А 23 N 15/00), що містить ніж, встановлений на рамі картоплесаджалки з можливістю відхилення при критичних навантаженнях, а також закріпленні на диску картоплесаджалки ложечки для бульб з підпружиненими поворотними притискачами останніх, що взаємодіють з нерухомим упором в зоні вивільнення бульби з ложечки, ніж розміщений в площині руху ложечок, які обладнані прорізями для проходу ножа, при цьому ніж виконаний з клиновидним профілем поперечного перерізу. Недоліком даної конструкції є низька надійність фіксації некаліброваних бульб картоплі, низька продуктивність. Найбільш близьким за технічною суттю і результату, який досягається є пристрій для нарізання бульб насіннєвої картоплі (SU 1706430 кл. А 01 С 9/00), що містить живильний і подавальний транспортери і ріжучий блок, живильний транспортер виконано у вигляді сортувальних роликів, комірки яких розташовані в одній повздовжній площині під подавальним транспортером, при цьому вісь ведучого вала подавального транспортера зміщена відносно осі останнього сортувального ролика вперед, привід ведучого вала транспортера виконано у вигляді зірочки, що взаємодіє із зовнішньою стороною ланцюга привода фігурних сортувальних роликів. Недоліком даного технічного рішення є значне пошкодження поверхні бульб при проходженні сортувальних роликів, що негативно позначається на посівному матеріалі. Задачею корисної моделі є зменшення травмування бульб насіннєвої картоплі. Поставлена задача вирішується тим, що порожнини сортувальних роликів заповнені шаром капілярно-пористої гуми. Загальною ознакою продукту, що заявляється є живильний і подавальний транспортери і ріжучий блок, живильний транспортер виконано у вигляді сортувальних роликів, комірки яких розташовані в одній повздовжній площині під подавальним транспортером, при цьому вісь ведучого вала подавального транспортера зміщена відносно осі останнього сортувального ролика вперед, привід ведучого вала транспортера виконано у вигляді зірочки, що взаємодіє із зовнішньою стороною ланцюга привода фігурних сортувальних роликів. Відмінною ознакою продукту, що заявляється, є те, що порожнини сортувальних роликів заповнені шаром капілярно-пористої гуми. За наявними у авторів відомостями сукупність ознак, що заявляються і характеризують сутність корисної моделі не відома на даному рівні техніки. Отже корисна модель, що заявляється, відповідає критерію "новизна". Сутність корисної моделі, що заявляється, не випливає явно з відомого авторам рівня техніки. Сукупність ознак, що характеризують відомі рішення не забезпечують досягнення нових результатів і тільки наявність перерахованих вище відмінних ознак забезпечує одержання нового, більш високого технічного результату. Отже, корисна модель, що заявляється, відповідає критерію "винахідницький рівень". Корисна модель пояснюється графічно, де на фіг.1 схематично зображено пристрій для нарізання бульб насіннєвої картоплі; на фіг. 2 - сортувальний ролик. Пристрій для нарізання бульб насіннєвої картоплі містить подавальний транспортер 1 і ножовий блок, до якого входять ножовий 2 і опорний 3 бруси і ножі 4, які монтуються на сортувальній машині 5 з сортувальними роликами 6. Ведучий вал 7 подавального транспортера 1 приводиться в рух від привода сортувальних роликів 6 і має можливість вертикального і горизонтального переміщення відносно останнього сортувального ролика 6, наприклад за рахунок пазів в опорних кронштейнах. Сортувальний ролик складається з вала 12, ребер жорсткості 13 і шару з капілярно-пористої гуми 11, що вкрита зносостійкою гумою 14. Можливість регулювання свого положення відносно сортувальних роликів 6 має вал 8 подавального транспортера. Для відбору відсортованих і різаних насіннєвих бульб картоплі служать транспортери 9 і 10. Пристрій для нарізання бульб насіннєвої картоплі працює в такий спосіб. При підготовці до посадки бульб насіннєвої картоплі на сортувальній машині 5 із сортувальними роликами 6 відбувається відділення бульб від домішок і розділення їх на фракції. Порожнини сортувальних роликів заповнені шаром капілярно-пористої гуми 11, що зменшує жорсткість поверхні роликів, без втрати її міцності і знижує ймовірність утворення початкових тріщин на робочій поверхні. Це відбувається тому, що капілярно-пористий шар є 1 UA 69166 U 5 10 15 багатокомпонентним середовищем з високим відсотком об'ємного вмісту газової фази, і ефективно поглинає енергію імпульсів динамічних навантажень. При цьому зниження контактних напружень дозволить зменшити травмування бульб насіннєвої картоплі. Бульби насіннєвої картоплі середньої фракції проштовхуються через зазори між суміжними сортувальними роликами 6 на транспортер 9, а бульби великі за розміром, переміщуються по роликах 6, входять в контакт з полотном подавального транспортера 1, орієнтуються в повздовжньому напрямку і направляються в зазор між комірками останнього сортувального ролика 6 і ведучим валом 7 на нерухомо встановленні в ножовому 2 і опорному 3 брусах ножі 4. Наступні бульби, направляються сортувальними роликами 6 і подавальним транспортером 1, підштовхують попередні, в результаті чого відбувається їх повне розрізання. Розрізані бульби насіннєвої картоплі падають в транспортер 10 і подаються ним в накопичувач або транспортний засіб. Застосування даного технічного рішення дозволить зменшити травмування бульб насіннєвої картоплі. Запропонована корисна модель може бути багаторазово відтворена і використана у вигляді пристрою для нарізання бульб насіннєвої картоплі. Отже, корисна модель відповідає критерію "промислова застосовність". ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 Пристрій для нарізання бульб насіннєвої картоплі, що містить живильний і подавальний транспортери і ріжучий блок, живильний транспортер виконано у вигляді сортувальних роликів, комірки яких розташовані в одній повздовжній площині під подавальним транспортером, при цьому вісь ведучого вала подавального транспортера зміщена відносно осі останнього сортувального ролика вперед, привід ведучого вала транспортера виконано у вигляді зірочки, що взаємодіє із зовнішньою стороною ланцюга привода фігурних сортувальних роликів, який відрізняється тим, що порожнини сортувальних роликів заповнені шаром капілярно-пористої гуми. 2 UA 69166 U Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
