Очищувач насіння плодів баштанних культур

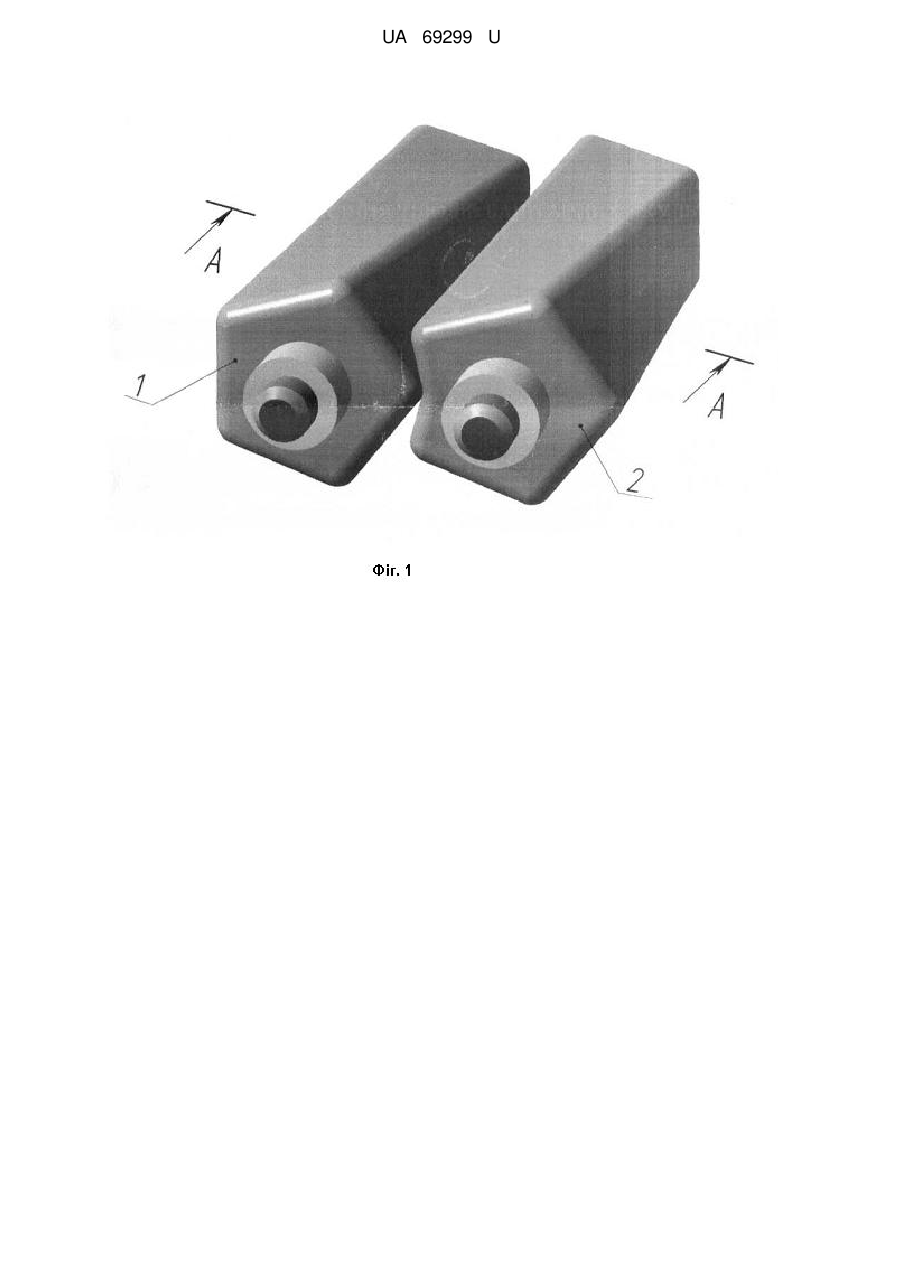

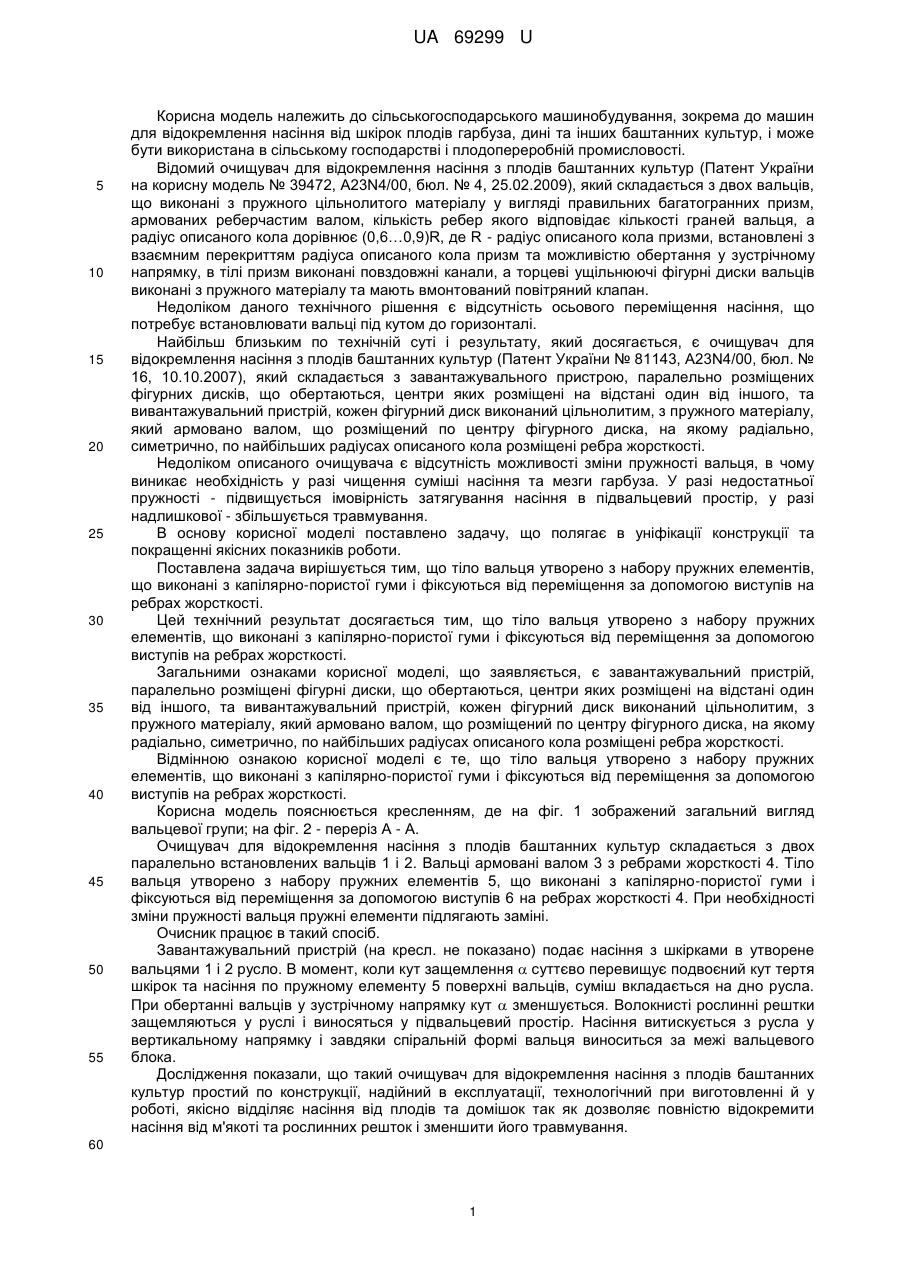

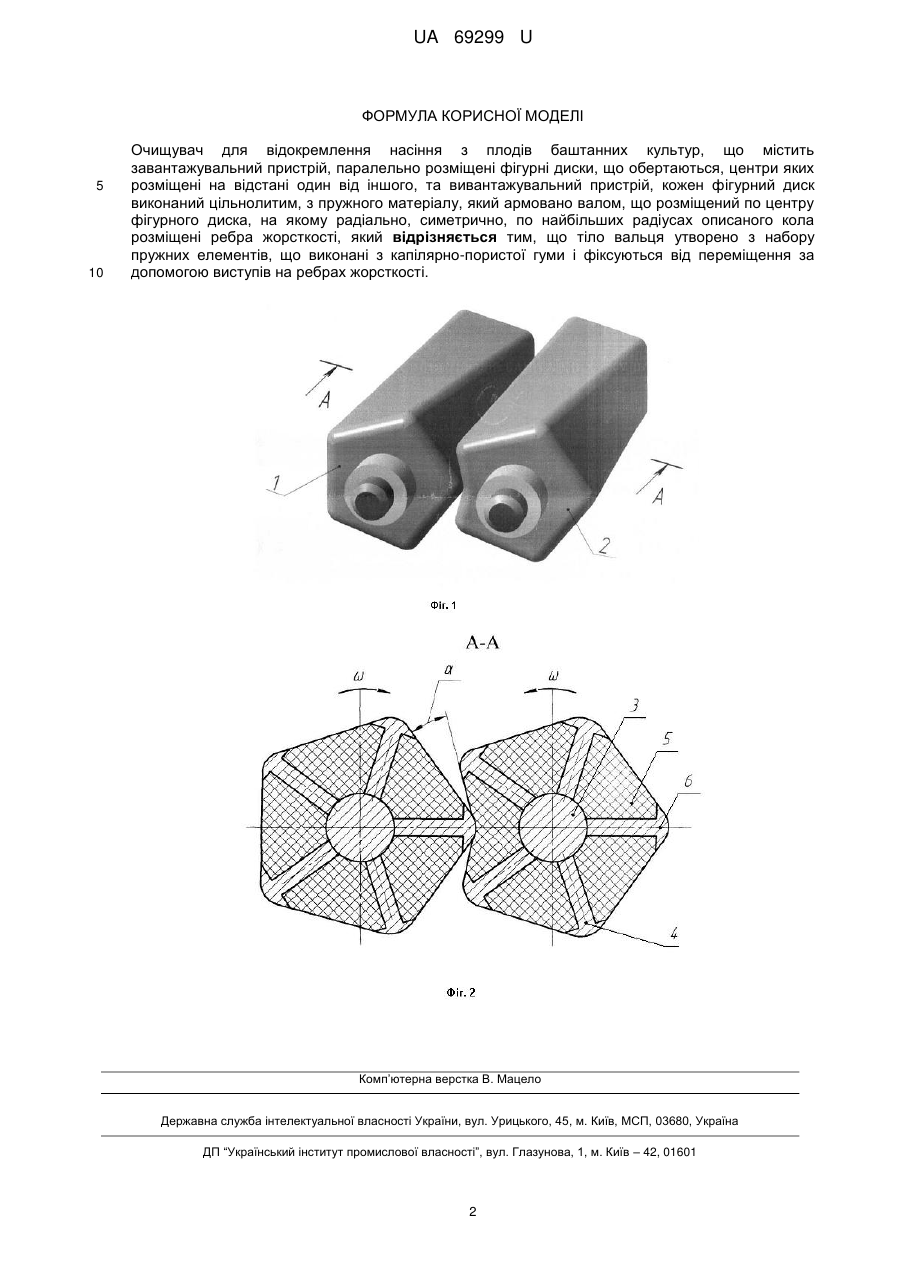

Реферат: Очищувач для відокремлення насіння з плодів баштанних культур містить завантажувальний пристрій, паралельно розміщені фігурні диски, вивантажувальний пристрій. Тіло вальця утворено з набору пружних елементів, що виконані з капілярно-пористої гуми і фіксуються від переміщення за допомогою виступів на ребрах жорсткості. UA 69299 U (54) ОЧИЩУВАЧ НАСІННЯ ПЛОДІВ БАШТАННИХ КУЛЬТУР UA 69299 U UA 69299 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до сільськогосподарського машинобудування, зокрема до машин для відокремлення насіння від шкірок плодів гарбуза, дині та інших баштанних культур, і може бути використана в сільському господарстві і плодопереробній промисловості. Відомий очищувач для відокремлення насіння з плодів баштанних культур (Патент України на корисну модель № 39472, A23N4/00, бюл. № 4, 25.02.2009), який складається з двох вальців, що виконані з пружного цільнолитого матеріалу у вигляді правильних багатогранних призм, армованих реберчастим валом, кількість ребер якого відповідає кількості граней вальця, а радіус описаного кола дорівнює (0,6…0,9)R, де R - радіус описаного кола призми, встановлені з взаємним перекриттям радіуса описаного кола призм та можливістю обертання у зустрічному напрямку, в тілі призм виконані повздовжні канали, а торцеві ущільнюючі фігурні диски вальців виконані з пружного матеріалу та мають вмонтований повітряний клапан. Недоліком даного технічного рішення є відсутність осьового переміщення насіння, що потребує встановлювати вальці під кутом до горизонталі. Найбільш близьким по технічній суті і результату, який досягається, є очищувач для відокремлення насіння з плодів баштанних культур (Патент України № 81143, A23N4/00, бюл. № 16, 10.10.2007), який складається з завантажувального пристрою, паралельно розміщених фігурних дисків, що обертаються, центри яких розміщені на відстані один від іншого, та вивантажувальний пристрій, кожен фігурний диск виконаний цільнолитим, з пружного матеріалу, який армовано валом, що розміщений по центру фігурного диска, на якому радіально, симетрично, по найбільших радіусах описаного кола розміщені ребра жорсткості. Недоліком описаного очищувача є відсутність можливості зміни пружності вальця, в чому виникає необхідність у разі чищення суміші насіння та мезги гарбуза. У разі недостатньої пружності - підвищується імовірність затягування насіння в підвальцевий простір, у разі надлишкової - збільшується травмування. В основу корисної моделі поставлено задачу, що полягає в уніфікації конструкції та покращенні якісних показників роботи. Поставлена задача вирішується тим, що тіло вальця утворено з набору пружних елементів, що виконані з капілярно-пористої гуми і фіксуються від переміщення за допомогою виступів на ребрах жорсткості. Цей технічний результат досягається тим, що тіло вальця утворено з набору пружних елементів, що виконані з капілярно-пористої гуми і фіксуються від переміщення за допомогою виступів на ребрах жорсткості. Загальними ознаками корисної моделі, що заявляється, є завантажувальний пристрій, паралельно розміщені фігурні диски, що обертаються, центри яких розміщені на відстані один від іншого, та вивантажувальний пристрій, кожен фігурний диск виконаний цільнолитим, з пружного матеріалу, який армовано валом, що розміщений по центру фігурного диска, на якому радіально, симетрично, по найбільших радіусах описаного кола розміщені ребра жорсткості. Відмінною ознакою корисної моделі є те, що тіло вальця утворено з набору пружних елементів, що виконані з капілярно-пористої гуми і фіксуються від переміщення за допомогою виступів на ребрах жорсткості. Корисна модель пояснюється кресленням, де на фіг. 1 зображений загальний вигляд вальцевої групи; на фіг. 2 - переріз А - А. Очищувач для відокремлення насіння з плодів баштанних культур складається з двох паралельно встановлених вальців 1 і 2. Вальці армовані валом 3 з ребрами жорсткості 4. Тіло вальця утворено з набору пружних елементів 5, що виконані з капілярно-пористої гуми і фіксуються від переміщення за допомогою виступів 6 на ребрах жорсткості 4. При необхідності зміни пружності вальця пружні елементи підлягають заміні. Очисник працює в такий спосіб. Завантажувальний пристрій (на кресл. не показано) подає насіння з шкірками в утворене вальцями 1 і 2 русло. В момент, коли кут защемлення  суттєво перевищує подвоєний кут тертя шкірок та насіння по пружному елементу 5 поверхні вальців, суміш вкладається на дно русла. При обертанні вальців у зустрічному напрямку кут  зменшується. Волокнисті рослинні рештки защемляються у руслі і виносяться у підвальцевий простір. Насіння витискується з русла у вертикальному напрямку і завдяки спіральній формі вальця виноситься за межі вальцевого блока. Дослідження показали, що такий очищувач для відокремлення насіння з плодів баштанних культур простий по конструкції, надійний в експлуатації, технологічний при виготовленні й у роботі, якісно відділяє насіння від плодів та домішок так як дозволяє повністю відокремити насіння від м'якоті та рослинних решток і зменшити його травмування. 60 1 UA 69299 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Очищувач для відокремлення насіння з плодів баштанних культур, що містить завантажувальний пристрій, паралельно розміщені фігурні диски, що обертаються, центри яких розміщені на відстані один від іншого, та вивантажувальний пристрій, кожен фігурний диск виконаний цільнолитим, з пружного матеріалу, який армовано валом, що розміщений по центру фігурного диска, на якому радіально, симетрично, по найбільших радіусах описаного кола розміщені ребра жорсткості, який відрізняється тим, що тіло вальця утворено з набору пружних елементів, що виконані з капілярно-пористої гуми і фіксуються від переміщення за допомогою виступів на ребрах жорсткості. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
