Пристрій для очищення рідини
Формула / Реферат

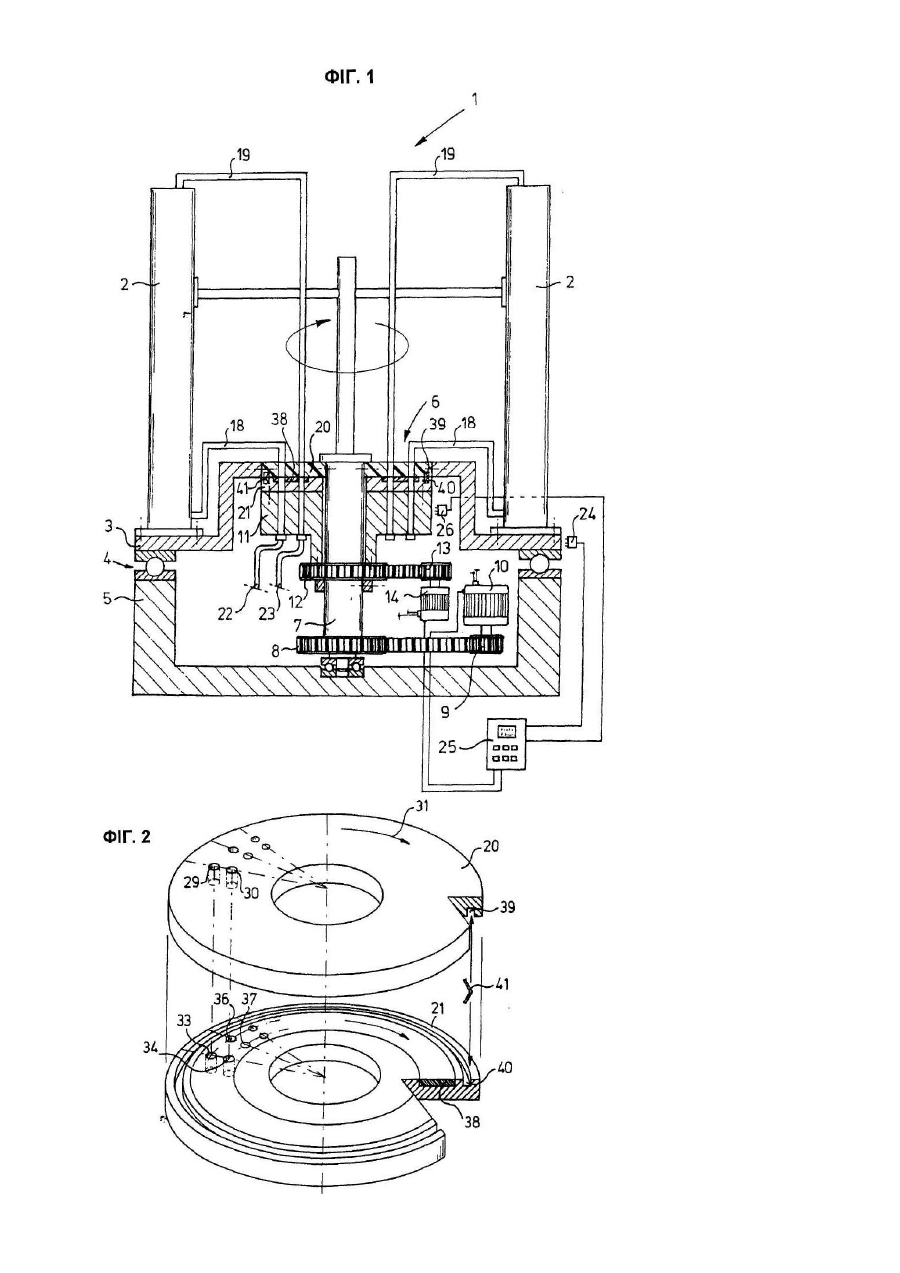

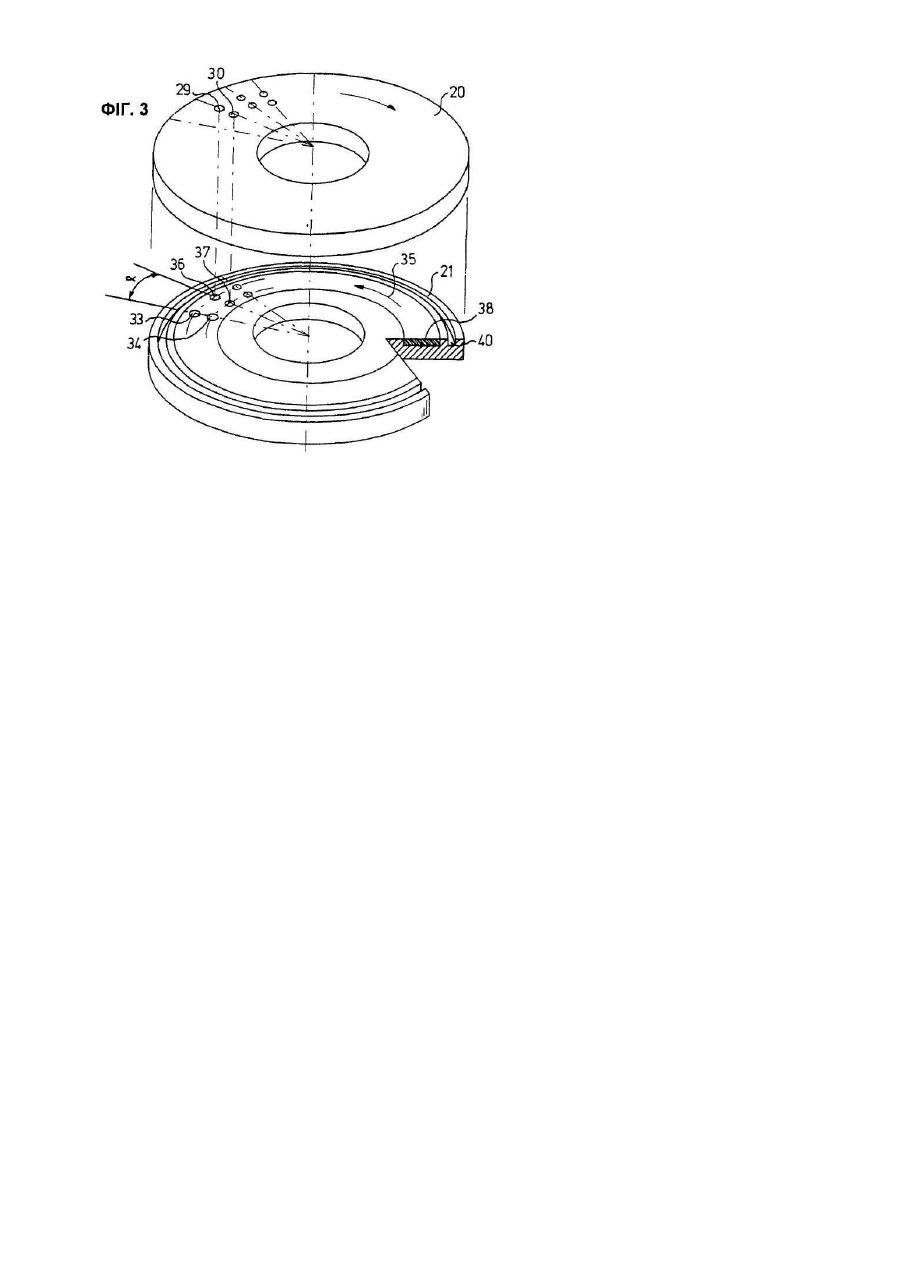

1. Пристрій (1) для очищення рідини, який містить ряд колонок (2), по яких подається рідина і які встановлені на спільній, здатній обертатися опорній рамі (3), а також оснащені засобами (18, 19) для подачі та відводу рідини, які з'єднані з обертальним елементом (20), який, у свою чергу, точно повторює рух опорної рами, на якій встановлений допоміжний елемент (21), який повторює обертання обертального елемента на заданий кут (α), який після цього рухається назад, причому вказані допоміжний (21) та обертальний (20) елементи оснащені суміжними отворами для подачі/відводу рідини, причому допоміжний елемент (21) з'єднаний із стаціонарним елементом подачі/відтоку (22, 23) рідини, який відрізняється тим, що він оснащений датчиками (24, 26), які визначають положення обертального елемента і/або допоміжного елемента і з'єднані із засобами управління (25), які керують рухом допоміжного елемента і/або обертального елемента (20).
2. Пристрій згідно з п. 1, який відрізняється тим, що привід допоміжного елемента містить електромотор (14), керований засобами управління (25).
3. Пристрій згідно з будь-яким з попередніх пунктів, який відрізняється тим, що привід обертального елемента містить привід неперервної дії.
4. Пристрій згідно з будь-яким з попередніх пунктів, який відрізняється тим, що елементи подачі/відтоку (22, 23) рідини до допоміжних елементів являють собою гнучкий шланг.
5. Пристрій згідно з будь-яким з попередніх пунктів, який відрізняється тим, що датчики (24, 26) є такими, що визначають положення обертального елемента і допоміжного елемента і з'єднані із засобами управління (25), що контролюють рух допоміжних засобів і/або опорної рами (3).
6. Пристрій згідно з будь-яким з попередніх пунктів, який відрізняється тим, що обертальний елемент з'єднаний з опорною рамою (3).
7. Пристрій згідно з будь-яким з попередніх пунктів, який відрізняється тим, що обертальний елемент встановлений нижче колонок (2).
8. Пристрій згідно з будь-яким з попередніх пунктів, який відрізняється тим, що заданий кут (α) визначається з наступного рівняння:
, де
- кількість колонок на опорній рамі (3).
Додаткова інформація
Назва патенту англійськоюDevice for treating a fluid
Назва патенту російськоюУстройство для очиcтки жидкости
МПК / Мітки
МПК: F16K 11/06, B01D 15/02
Мітки: очищення, пристрій, рідини
