Машина етикетувальна

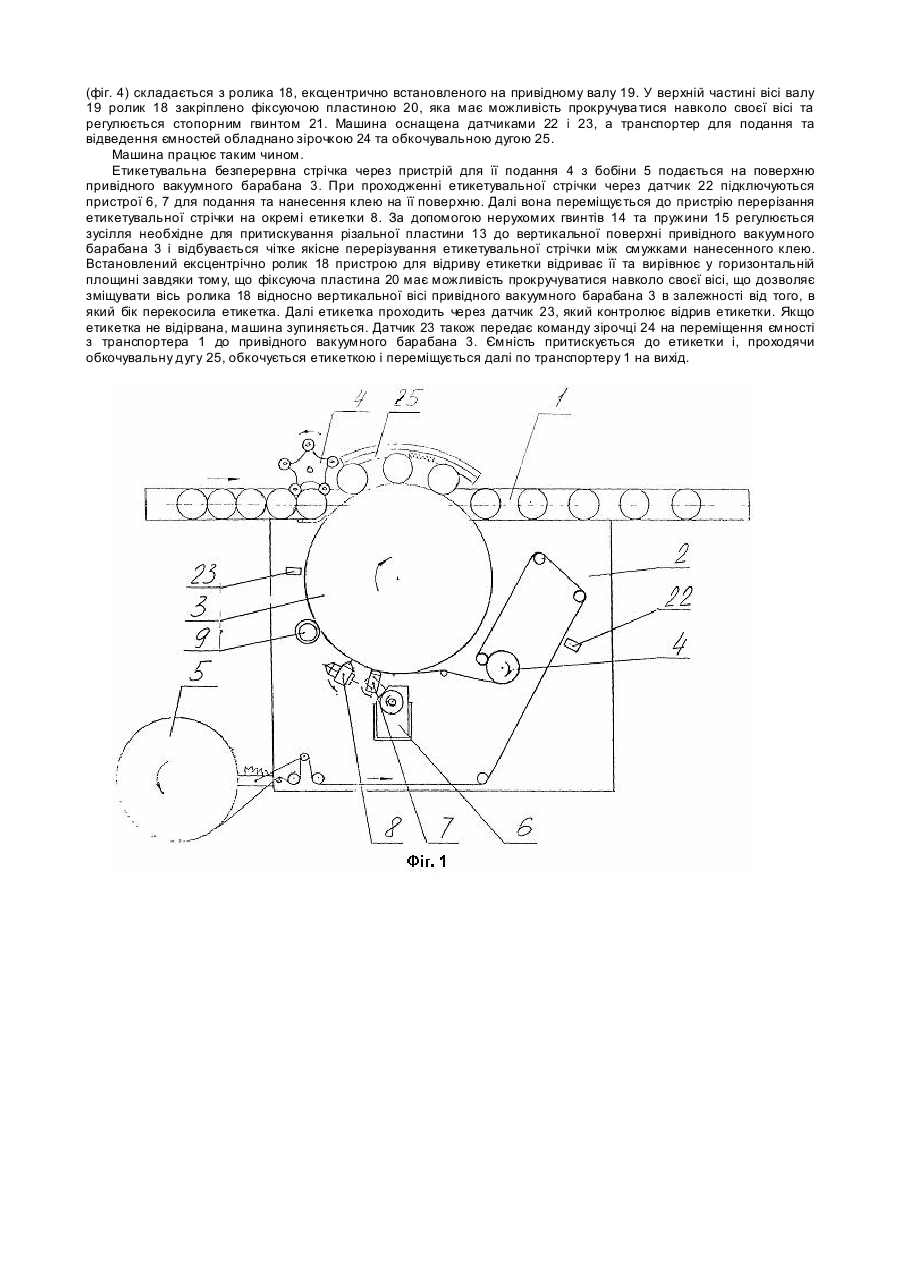

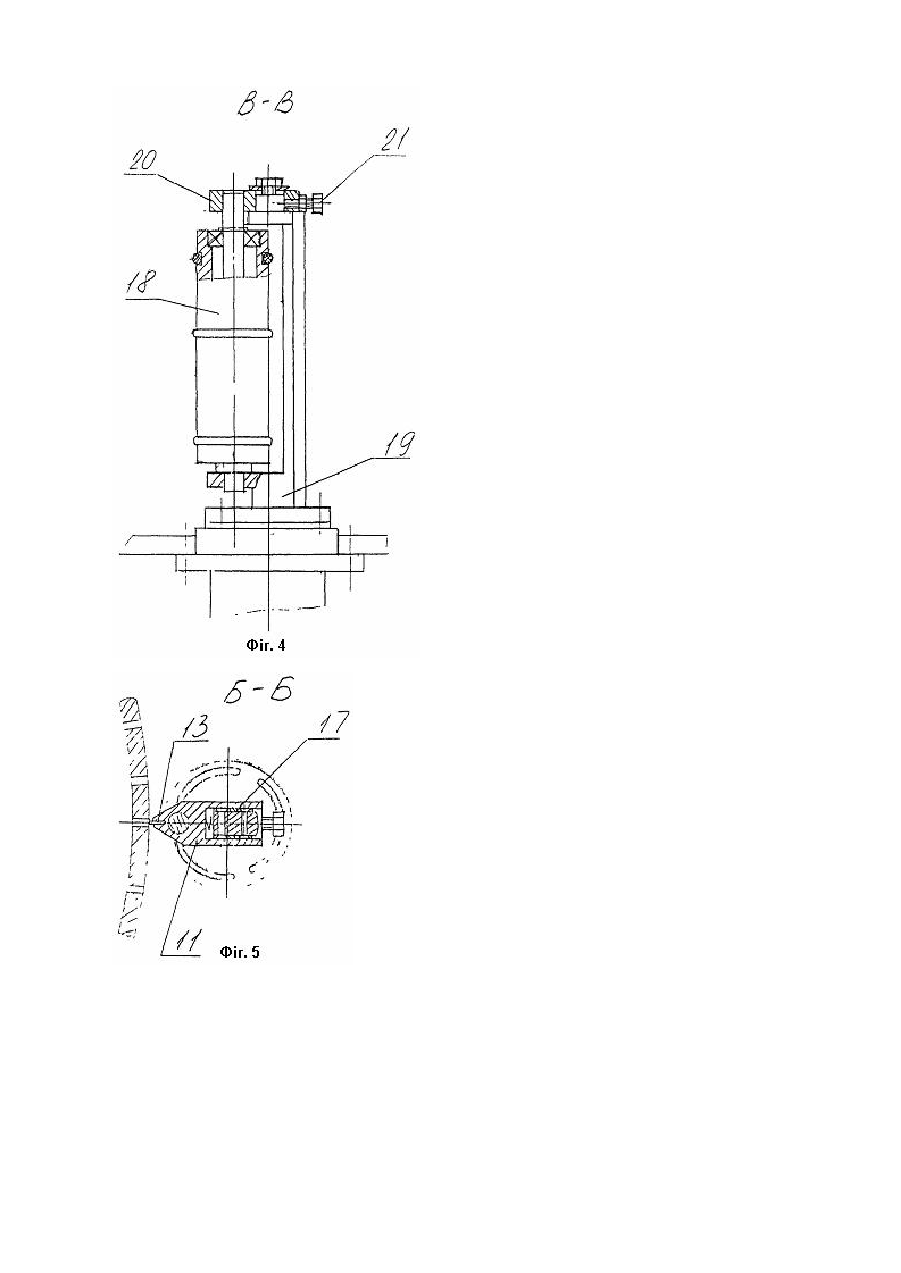

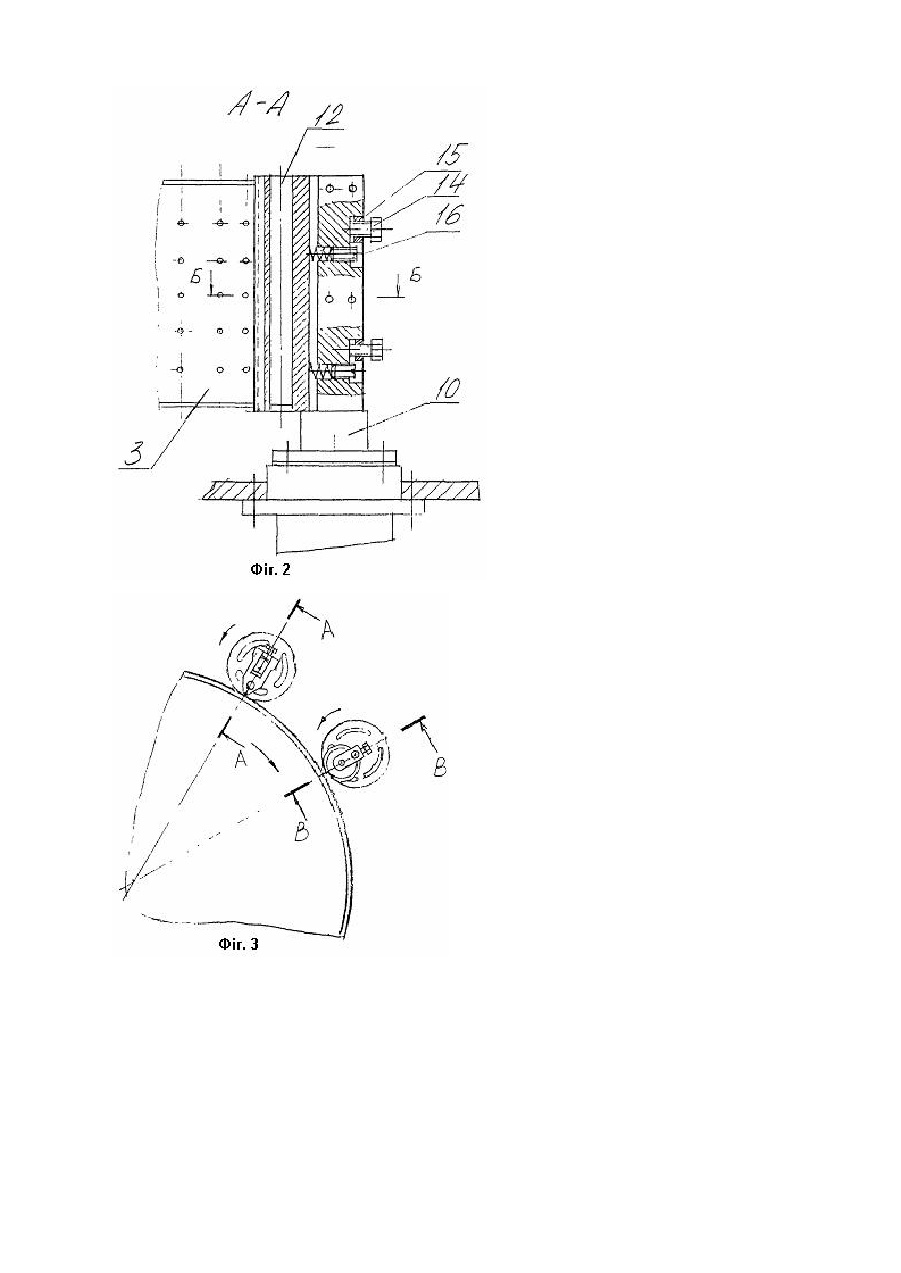

Корисна модель відноситься до галузі машинобудування, а саме може знайти застосування для нанесення етикеток на ємності різної форми в харчовій, хімічній, фармацевтичній та інших галузях промисловості. Відома машина для нанесення на ємності етикеток з безперервної полімерної стрічки, вибрана як прототип, включає привідний вакуумний барабан, пристрої для подання етикетувальної стрічки з бобіни на поверхню вакуумного барабана, для подання та нанесення клею на її поверхню, для перерізання етикетувальної стрічки на окремі етикетки, для підведення ємностей до позиції нанесення на них етикетки, притиснення етикетки до ємності та відведення ємностей з приклеєною етикеткою, а також пристрої для приводу, синхронізації, управління та регулювання, причому пристрій для перерізання етикетувальної стрічки включає різальну пластину, встановлену з можливістю її обертання навколо вертикальної вісі та привідними роликами, встановленими поруч з вакуумним барабаном один за одним у напрямку обертання вакуумного барабана з паралельними вісями обертання. Другий привідний ролик виконаний ексцентрічним з можливістю контактування його поверхні з поверхнею вакуумного барабана вздовж орієнтованої вертикальної лінії при кожному оберті цього ролика. Приводи роликів синхронізовані один з одним таким чином, щоб дотикання ексцентрічного привідного ролика до етикетувальної стрічки на вакуумному барабані здійснювалось одразу після взаємодії першого привідного ролика з етикетувальною стрічкою. Між різальною пластиною та поверхнею вакуумного барабана також встановлено пристрій для регулювання зазору між ними та пристрій для регулювання положення привідних роликів в кутовому напрямку відносно їх вісей обертення. Поверхня контактування з етикетувальною стрічкою ексцентрічного ролика виконана, наприклад, з гуми. [Деклараційний патент на корисну модель №2871.кл. 665 С9/18, публ. 16.08.2004р. Бюл. №8]. Загальними суттєвими ознаками відомої машини та машини, що заявляється, є привідний вакуумний барабан, пристрої для подання етикетувальної стрічки з бобіни на поверхню вакуумного барабана, для подання та нанесення клею на її поверхню, для перерізання етикетувальної стрічки на окремі етикетки та відриву їх, для підведення ємностей до позиції нанесення на них етикеток, притиснення етикетки до ємності та відведення ємностей з приклеєною етикеткою, а також пристрої для приводу, синхронізації, управління та регулювання, причому пристрій для перерізання етикетувальної стрічки включає різальну пластину, встановлену з можливістю її обертання навколо вертикальної вісі та привідні ролики, встановлені поруч з привідним вакуумним барабаном. При роботі відомої машини спостерігається перекіс етикетки завдяки сміщенню вертикальної вісі привідного вакуумного барабана та недостатнє притискування різальної пластини до етикетувальної стрічки на привідному вакуумному барабані. Ці недоліки значно підвищують працеємність процесу, спостерігається неякісне накліювання етикетки, потребується зупинка машини для переналагодження, що значно знижує її продуктивність. Задачею запропонованої корисної моделі є удосконалення конструкції пристроїв перерізання етикетувальної стрічки та відриву етикетки шляхом встановлення пружини між привідним валом і корпусом та закріплення у верхній частині вісі валу ролика пристрію для відриву етикетки таким чином, що фіксуюча його пластина має можливість прокручиватися навколо своєї вісі. Поставлена задача вирішується тим, що в машині етикетувальній, яка включає привідний вакуумний барабан, пристрої для подання етикетувальної стрічки з бобіни на поверхню привідного вакуумного барабана, для подання та нанесення клею на її поверхню, для перерізання етикетувальної стрічки на окремі етикетки та відриву їх, для підведення ємностей до позиції нанесення на них етикетки, притиснення етикетки до ємності та відведення ємності з приклеєною етикеткою, а також пристрої для приводу, синхронізації, , управління та регулювання, причому пристрій для перерізання етикетувальної стрічки включає різальну пластину, встановлену з можливістю її обертання навколо вертикальної вісі та привідний ролик, встановлений поруч з привідним вакуумним барабаном, а пристрій для відриву етикетки обладнано ексцентричним роликом, відповідно до запропонованої корисної моделі, в пристрої для перерізання етикетувальної стрічки між привідним валом і корпусом встановлена пружина, а привідний ролик пристрою для відриву етикетки закріплено у верхній частині вісі валу таким чином , що фіксуюча його пластина має можливість прокручуватися навколо своєї вісі. Пружина дозволяє компенсувати можливий перекіс етикетки та недостатнє притискування різальної пластини до вертикальної поверхні привідного вакуумного барабана. В пристрої для відриву етикетки завдяки тому, що фіксуюча ролик у верхній частині вісі валу, пластина має можливість прокручуватися навколо своєї вісі, зміщується вісь ролика відносно вертикальної вісі привідного вакуумного барабана в залежності від того, в який бік перекосила етикетка. Запропоновані конструктивні зміни дозволять підвищити якість і надійність роботи пристроїв, що позитивно вплине на продуктивність роботи машини в цілому. Суть запропонованої корисної моделі пояснюється кресленнями, на яких зображені: Фіг. 1 - загальна схема машини етикетувальній; Фіг. 2 - пристрої для перерізання етикетувальної стрічки на окремі етикетки та відриву їх; Фіг. 3 - розріз А-В; Фіг. 4 - розріз В-В; Фіг. 5 - розріз Б-Б. Машина етикетувальна включає транспортер для подання та виведення ємностей 1, на плиті 2 змонтовані привідний вакуумний барабан 3, пристрій для подання безперервної етикетувальної стрічки 4 з бобіни 5 на поверхню привідного вакуумного барабана 3, пристрій для подання клею 6 та нанесення клею на етикетувальну стрічку 7. На плиті 2 змонтовані також пристрої для перерізання етикетки 8 та відриву етикетки 9. Пристрій для перерізання етикетувальної стрічки на окремі етикетки 8 складається з привідного вала 10 (фіг. 2), який розташовано поруч з привідним вакуумним барабаном 3 з можливістю контактування з його поверхнею. На привідному валу 10 встановлено корпус 11 (фіг. 5) з підігрівачем 12 (фіг. 2) і різальною пластиною 13 (фіг. 5). Контакт різальної пластини 13 з вертикальною поверхнею привідного вакуумного барабана 3 регулюється за допомогою нерухомих гвинтів 14 (фіг. 2). Пружина 15, яка встановлена між привідним валом 10 і корпусом 11 регулює та компенсує недоліки притискування різальної пластини 13 до вертикальної поверхні привідного вакуумного барабана 3, а необхідне зусилля для перерізання етикетувальної стрічки регулюються гвинтами 16. На привідному валу 10 також встановлено термоізолюючі пластини ковзання 17. Пристрій для відриву етикетки 9 (фіг. 4) складається з ролика 18, ексцентрично встановленого на привідному валу 19. У верхній частині вісі валу 19 ролик 18 закріплено фіксуючою пластиною 20, яка має можливість прокручува тися навколо своєї вісі та регулюється стопорним гвинтом 21. Машина оснащена датчиками 22 і 23, а транспортер для подання та відведення ємностей обладнано зірочкою 24 та обкочувальною дугою 25. Машина працює таким чином. Етикетувальна безперервна стрічка через пристрій для її подання 4 з бобіни 5 подається на поверхню привідного вакуумного барабана 3. При проходженні етикетувальної стрічки через датчик 22 підключуються пристрої 6, 7 для подання та нанесення клею на її поверхню. Далі вона переміщується до пристрію перерізання етикетувальної стрічки на окремі етикетки 8. За допомогою нерухомих гвинтів 14 та пружини 15 регулюється зусілля необхідне для притискування різальної пластини 13 до вертикальної поверхні привідного вакуумного барабана 3 і відбувається чітке якісне перерізування етикетувальної стрічки між смужками нанесенного клею. Встановлений ексцентрічно ролик 18 пристрою для відриву етикетки відриває її та вирівнює у горизонтальній площині завдяки тому, що фіксуюча пластина 20 має можливість прокручуватися навколо своєї вісі, що дозволяє зміщувати вісь ролика 18 відносно вертикальної вісі привідного вакуумного барабана 3 в залежності від того, в який бік перекосила етикетка. Далі етикетка проходить через датчик 23, який контролює відрив етикетки. Якщо етикетка не відірвана, машина зупиняється. Датчик 23 також передає команду зірочці 24 на переміщення ємності з транспортера 1 до привідного вакуумного барабана 3. Ємність притискується до етикетки і, проходячи обкочувальну дугу 25, обкочується етикеткою і переміщується далі по транспортеру 1 на вихід.
