Машина для нанесення етикеток на ємності

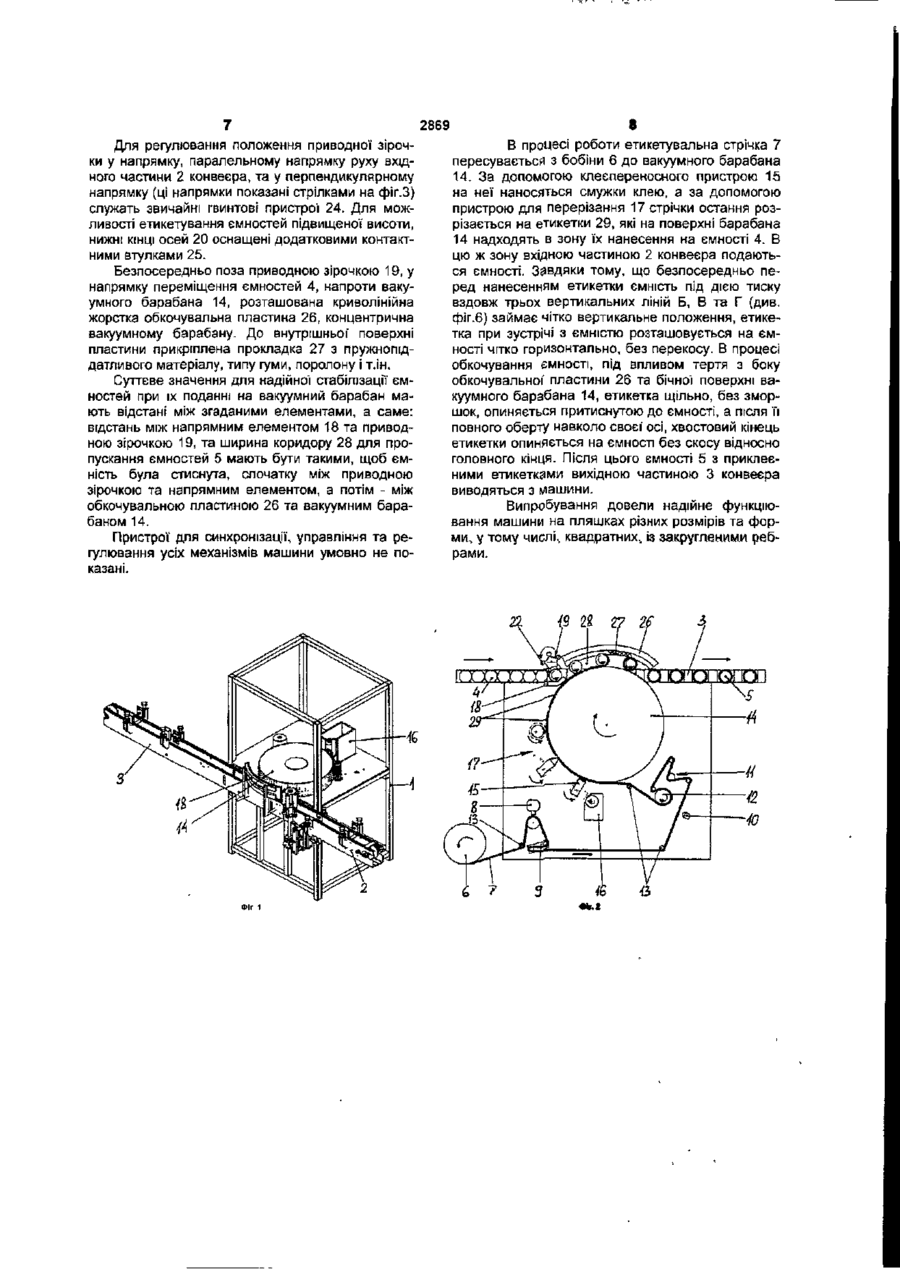

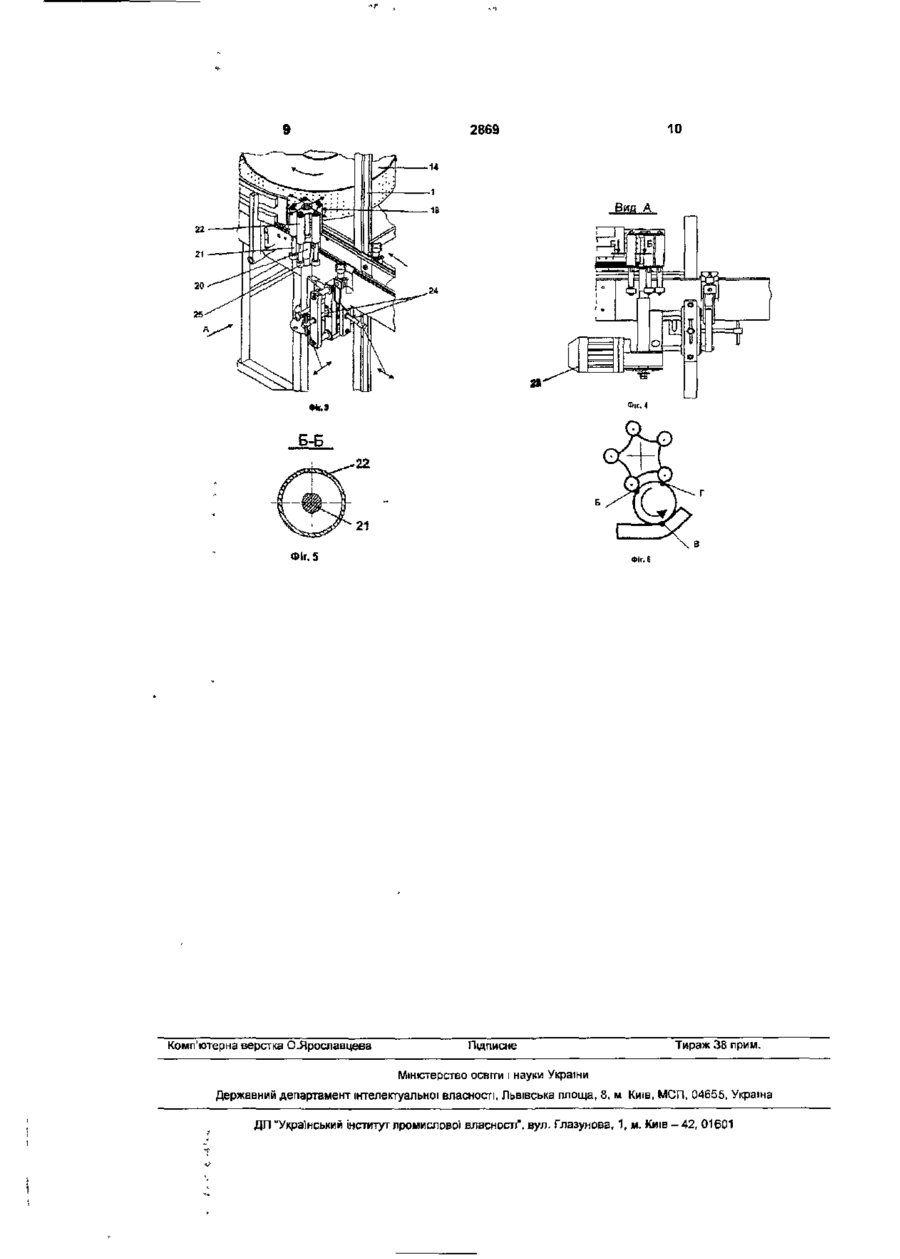

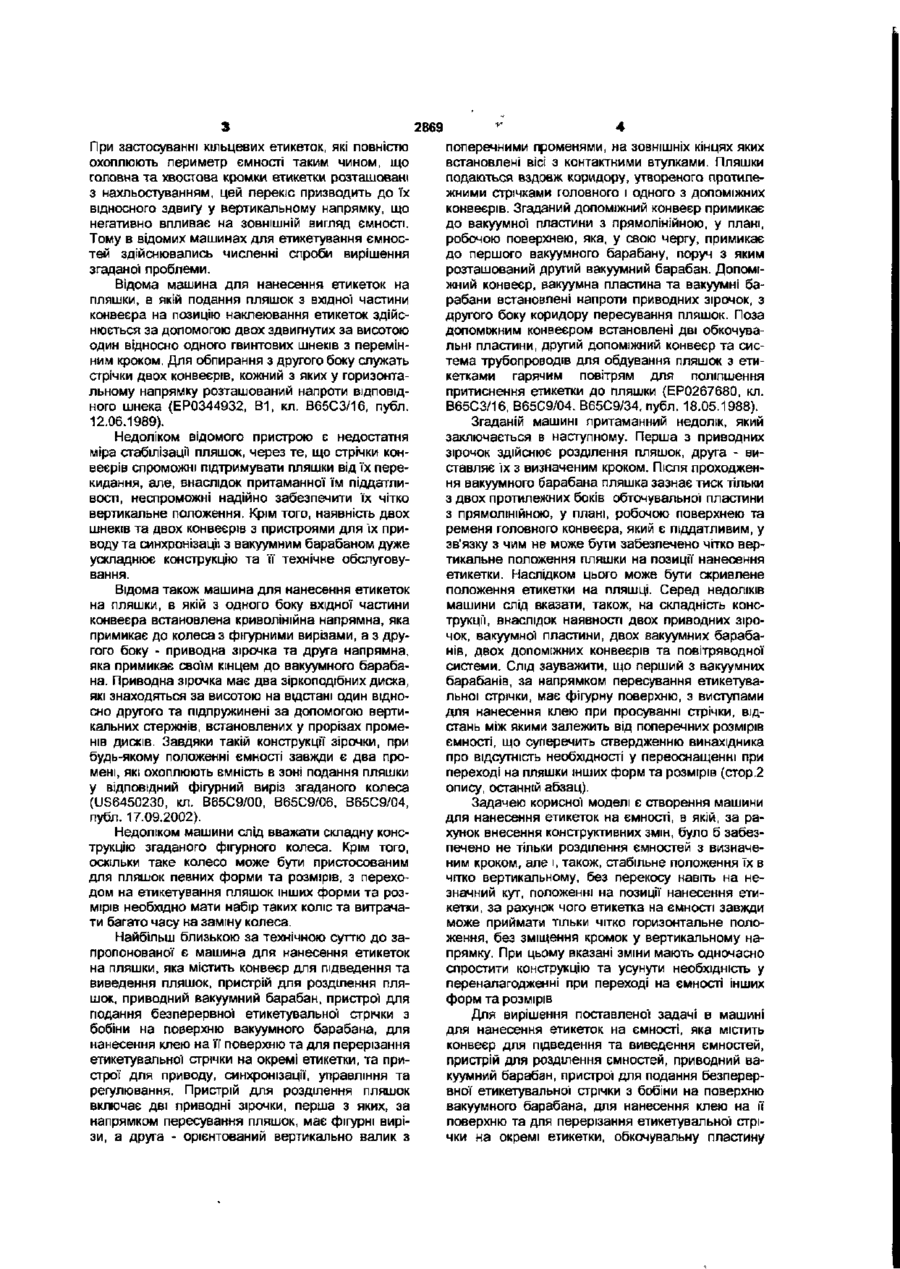

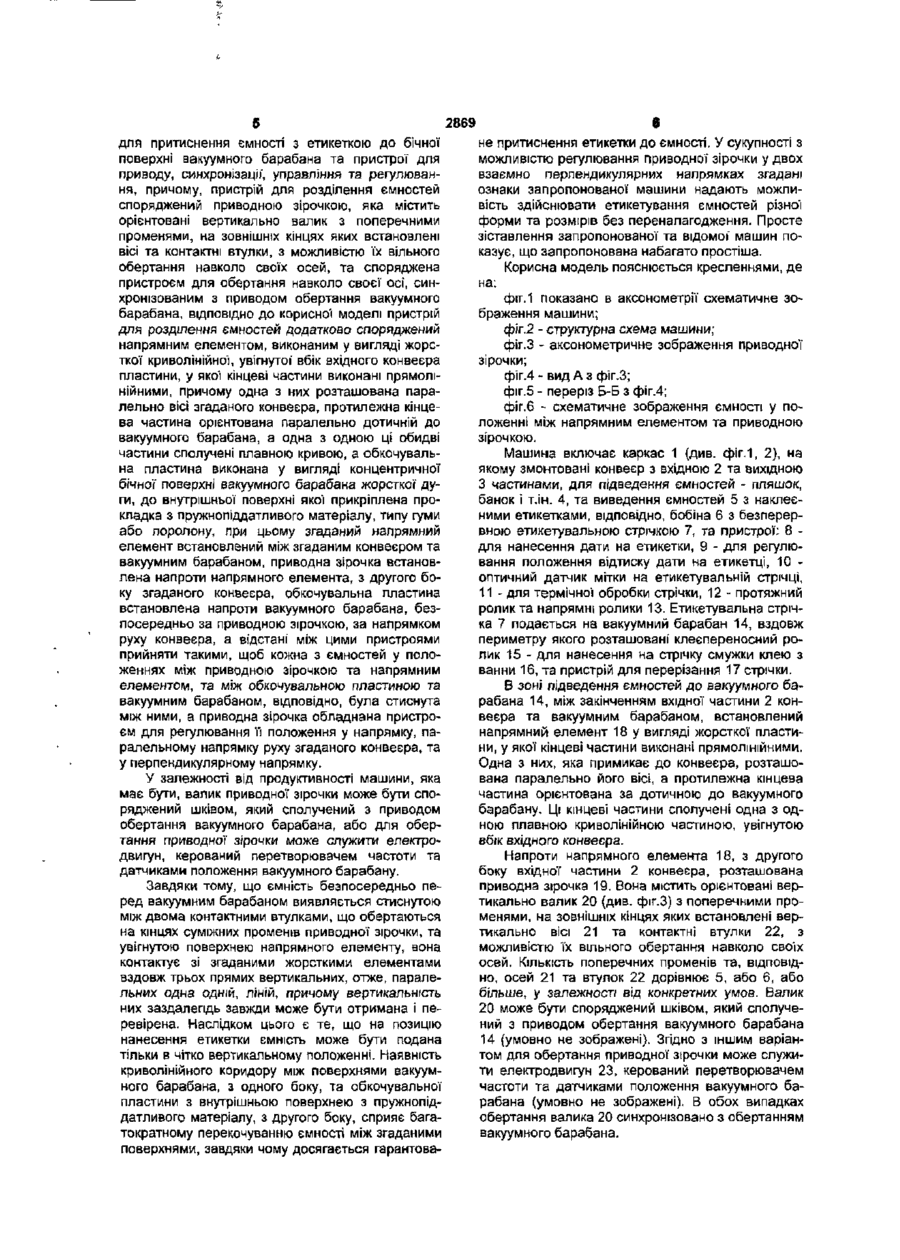

УКРАЇНА (19) UA (11)2869 из, U (51)7В65С9/06 МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ ДЕРЖАВНИЙ ДЕПАРТАМЕНТ ІНТЕЛЕКТУАЛЬНОЇ ВЛАСНОСТІ ОПИС ДО ДЕКЛАРАЦІЙНОГО ПАТЕНТУ НА КОРИСНУ МОДЕЛЬ видається під відповідальність власника патенту (54, МАШИНА ДЛЯ НАНЕСЕННЯ ЕТИКЕТОК НА ЄМНОСТІ (21, 20040604258 (22, 03.06.2004 (24) 16.08.2004 (46, 16.08.2004, Бюл. № 8, 2004 р. (72, Журавльов Сергій Олександрович (73, ЖУРАВЛЬОВ СЕРГІЙ ОЛЕКСАНДРОВИЧ (57, 1. Машина для нанесення етикеток на ємності, яка включає конвеєр для підведення 2 та виведення 3 ємностей 4, 5, пристрій для розділення ємностей, привідний вакуумний барабан 14, пристрої 12, 13 для подання безперервної етикетувальної стрічки 7 з бобіни 6 на поверхню вакуумного барабана для нанесення клею 15, 16 на її поверхню та для перерізання 17 етикетувальної стрічки на окремі етикетки, обкочувальну пластину 26 для притиснення ємності з етикеткою до бічної поверхні вакуумного барабана та пристрої для приводу, синхронізації, управління та регулювання, причому пристрій для розділення ємностей споряджений привідною зірочкою 19, яка містить орієнтовані вертикально валик 20 з поперечними променями, на зовнішніх кінцях яких встановлені осі 21 та контактні втулки 22, з можливістю їх вільного обертання навколо своїх осей, та споряджена пристроєм для обертання навколо своєї осі, синхронізованим з приводом обертання вакуумного барабана, яка відрізняється тим, що пристрій для розділення ємностей додатково споряджений напрямним елементом 18, виконаним у вигляді жорсткої криволінійної, увігнутої в бік конвеєра 2 підведення ємностей 4 пластини, у якої кінцеві частини виконані прямолінійними, причому одна з них розташована паралельно осі згаданого конвеєра, протилежна кінцева частина орієнтована паралельно дотичній до вакуумного барабана 14, а одна з одною ці обидві частини сполучені плавною кривою, а обкочувальна пластина 26 виконана у вигляді концентричної вакуумному барабану жорсткої дуги, до внутрішньої поверхні якої прикріплена прокладка 27 з пружнопіддатливого матеріалу, типу гуми або поролону, при цьому напрямний елемент 18 встановлений поряд з вакуумним барабаном 14 та конвеєром 2, привідна зірочка 19 встановлена напроти напрямного елемента, з другого боку згаданого конвеєра, обкочувальна пластина 26 встановлена напроти вакуумного барабана, безпосередньо за привідною зірочкою, у напрямку руху конвеєра, а відстані між цими пристроями прийняти такими, щоб кожна з ємностей у положеннях між привідною зірочкою та напрямним елементом І між обкочувальною пластиною та вакуумним барабаном, відповідно, була стиснута між ними, а привідна зірочка обладнана пристроєм 24 для регулювання її положення у напрямку, паралельному напрямку руху згаданого конвеєра, та у перпендикулярному до нього напрямку. 2. Машина за п 1, яка відрізняється тим, що валик 20 привідної зірочки 19 сполучений з приводом обертання вакуумного барабана. З Машина за п 1, яка відрізняється тим, що для обертання привідної зірочки 19 служить електродвигун 23, керований перетворювачем частоти та датчиками положення вакуумного барабана. Машина призначена для нанесення етикеток з безперервної полімерної стрічки на пляшки та банки з водою, напоями, пивом, соками і т.ін., які мають круглу та квадратну, зі закругленням, форму. В останній час найбільше розповсюдження одержали машини, в яких нанесення етикеток на ємності здійснюється за допомогою вакуумного барабана, до якого ємності подаються вхідним конвеєром, або вхідною частиною конвеєра, а стрічка з етикеток - з бобіни. На задню поверхню етикетувальної стрічки наноситься клей, а після розрізання стрічки утворені етикетки притискуються до поверхні ємності в процесі їх обкочування між поверхнею барабана та поверхнею допоміжного елемента. Одною з головних проблем в таких машинах є забезпечення надходження ємностей на позицію нанесення етикетки з чітко визначеними кроком та вертикальним положенням продовжньої осі ємності Відхилення осі ємності від вертикалі навіть на дуже малий кут призводить до перекосу етикетки. 00 CM З 2869 При застосуванні кільцевих етикеток, які повністю поперечними променями, на ЗОВНІШНІХ КІНЦЯХ ЯКИХ охоплюють периметр ємності таким чином, що встановлені вісі з контактними втулками. Пляшки головна та хвостова кромки етикетки розташовані подаються вздовж коридору, утвореного протилез нахльостуванням, цей перекіс призводить до їх жними стрічками головного і одного з допоміжних відносного здвигу у вертикальному напрямку, що конвеєрів. Згаданий допоміжний конвеєр примикає негативно впливає на зовнішній вигляд ємності. до вакуумної пластини з прямолінійною, у плані, Тому в відомих машинах для етикетування ємносробочою поверхнею, яка, у свою чергу, примикає тей здійснювались численні спроби вирішення до першого вакуумного барабану, поруч з яким згаданої проблеми. розташований другий вакуумний барабан. ДопоміВідома машина для нанесення етикеток на жний конвеєр, вакуумна пластина та вакуумні бапляшки, в якій подання пляшок з вхідної частини рабани встановлені напроти приводних зірочок, з конвеєра на позицію наклеювання етикеток здійсдругого боку коридору пересування пляшок. Поза нюється за допомогою двох здвигнутих за висотою допоміжним конвеєром встановлені дві обкочуваодин відносно одного гвинтових шнеків з перемінльні пластини, другий допоміжний конвеєр та сисним кроком. Для обпирання з другого боку служать тема трубопроводів для обдування пляшок з етистрічки двох конвеєрів, кожний з яких у горизонтакетками гарячим повітрям для поліпшення льному напрямку розташований напроти ВІДПОВІДпритиснення етикетки до пляшки (ЕР0267680, кл. НОГО шнека (ЕР0344932, В1, кл. В65СЗ/16, публ. В65СЗ/16, В65С9/04. В65С9/34, публ. 18.05.1988). 12.06.1989). Згаданій машині притаманний недолік, який Недоліком відомого пристрою є недостатня заключається в наступному. Перша з приводних міра стабілізації пляшок, через те, що стрічки конзірочок здійснює розділення пляшок, друга - вивеєрів спроможні підтримувати пляшки від їх переставляє їх з визначеним кроком. Після проходженкидання, але, внаслідок притаманної їм піддатлиня вакуумного барабана пляшка зазнає тиск тільки вості, неспроможні надійно забезпечити їх чітко з двох протилежних боків обточувальної пластини вертикальне положення. Крім того, наявність двох з прямолінійною, у плані, робочою поверхнею та шнеків та двох конвеєрів з пристроями для їх приременя головного конвеєра, який є піддатливим, у воду та синхронізації з вакуумним барабаном дуже зв'язку з чим не може бути забезпечено чітко верускладнює конструкцію та її технічне обслуговутикальне положення пляшки на позиції нанесення вання. етикетки. Наслідком цього може бути скривлене положення етикетки на пляшці. Серед недоліків Відома також машина для нанесення етикеток машини слід вказати, також, на складність консна пляшки, в якій з одного боку вхідної частини трукції, внаслідок наявності двох приводних зіроконвеєра встановлена криволінійна напрямна, яка чок, вакуумної пластини, двох вакуумних барабапримикає до колеса з фігурними вирізами, а з друнів, двох допоміжних конвеєрів та повітряводної гого боку - приводна зірочка та друга напрямна, системи. Слід зауважити, що перший з вакуумних яка примикає своїм кінцем до вакуумного барабабарабанів, за напрямком пересування етикетувана. Приводна зірочка має два зіркоподібних диска, льної стрічки, має фігурну поверхню, з виступами які знаходяться за висотою на відстані один віднодля нанесення клею при просуванні стрічки, відсно другого та пщпружинені за допомогою вертистань між якими залежить від поперечних розмірів кальних стержнів, встановлених у прорізах промеємності, що суперечить ствердженню винахідника нів дисків. Завдяки такій конструкції зірочки, при про відсутність необхідності у переоснащенні при будь-якому положенні ємності завжди є два пропереході на пляшки інших форм та розмірів (стор.2 мені, які охоплюють ємність в зоні подання пляшки опису, останній абзац). у відповідний фігурний виріз згаданого колеса (US6450230, кл. В65С9/00, В65С9/06, В65С9/04, Задачею корисної моделі є створення машини публ. 17.09.2002). для нанесення етикеток на ємності, в якій, за раНедоліком машини слід вважати складну консхунок внесення конструктивних змін, було б забезтрукцію згаданого фігурного колеса. Крім того, печено не тільки розділення ємностей з визначеоскільки таке колесо може бути пристосованим ним кроком, але і, також, стабільне положення їх в для пляшок певних форми та розмірів, з перехочітко вертикальному, без перекосу навіть на недом на етикетування пляшок інших форми та роззначний кут, положенні на позиції нанесення етимірів необхідно мати набір таких коліс та витрачакетки, за рахунок чого етикетка на ємності завжди ти багато часу на заміну колеса. може приймати тільки чітко горизонтальне полоНайбільш близькою за технічною суттю до заження, без зміщення кромок у вертикальному напропонованої є машина для нанесення етикеток прямку. При цьому вказані зміни мають одночасно на пляшки, яка містить конвеєр для підведення та спростити конструкцію та усунути необхідність у виведення пляшок, пристрій для розділення пляпереналагодженні при переході на ємності Інших шок, приводний вакуумний барабан, пристрої для форм та розмірів подання безперервної етикетувальної стрічки з Для вирішення поставленої задачі в машині бобіни на поверхню вакуумного барабана, для для нанесення етикеток на ємності, яка містить нанесення клею на її поверхню та для перерізання конвеєр для підведення та виведення ємностей, етикетувальної стрічки на окремі етикетки, та припристрій для розділення ємностей, приводний вастрої для приводу, синхронізації, управління та куумний барабан, пристрої для подання безпереррегулювання. Пристрій для розділення пляшок вної етикетувальної стрічки з бобіни на поверхню включає дві приводні зірочки, перша з яких, за вакуумного барабана, для нанесення клею на її напрямком пересування пляшок, має фігурні виріповерхню та для перерізання етикетувальної стрізи, а друга - орієнтований вертикально валик з чки на окремі етикетки, обкочувальну пластину 2869 для притиснення ємності з етикеткою до бічної поверхні вакуумного барабана та пристрої для приводу, синхронізації', управління та регулювання, причому, пристрій для розділення ємностей споряджений приводною зірочкою, яка містить орієнтовані вертикально валик з поперечними променями, на зовнішніх кінцях яких встановлені вісі та контактні втулки, з можливістю їх вільного обертання навколо своїх осей, та споряджена пристроєм для обертання навколо своєї осі, синхронізованим з приводом обертання вакуумного барабана, ВІДПОВІДНО ДО корисної моделі пристрій для розділення ємностей додатково споряджений напрямним елементом, виконаним у вигляді жорсткої криволінійної, увігнутої' вбік вхідного конвеєра пластини, у якої кінцеві частини виконані прямолінійними, причому одна з них розташована паралельно вісі згаданого конвеєра, протилежна кінцева частина орієнтована паралельно дотичній до вакуумного барабана, а одна з одною ці обидві частини сполучені плавною кривою, а обкочувальна пластина виконана у вигляді концентричної бічної поверхні вакуумного барабана жорсткої дуги, до внутрішньої поверхні якої прикріплена прокладка з пружнопіддатливого матеріалу, типу гуми або поролону, при цьому згаданий напрямний елемент встановлений між згаданим конвеєром та вакуумним барабаном, приводна зірочка встановлена напроти напрямного елемента, з другого боку згаданого конвеєра, обкочувальна пластина встановлена напроти вакуумного барабана, безпосередньо за приводною зірочкою, за напрямком руху конвеєра, а відстані між цими пристроями прийняти такими, щоб кожна з ємностей у положеннях між приводною зірочкою та напрямним елементом, та між обшчувальною пластиною та вакуумним барабаном, відповідно, була стиснута між ними, а приводна зірочка обладнана пристроєм для регулювання її положення у напрямку, паралельному напрямку руху згаданого конвеєра, та у перпендикулярному напрямку. У залежності від продуктивності машини, яка має бути, валик приводної зірочки може бути споряджений шківом, який сполучений з приводом обертання вакуумного барабана, або для обертання приводної зірочки може служити електродвигун, керований перетворювачем частоти та датчиками положення вакуумного барабану. Завдяки тому, що ємність безпосередньо перед вакуумним барабаном виявляється стиснутою між двома контактними втулками, що обертаються на кінцях суміжних променів приводної зірочки, та увігнутою поверхнею напрямного елементу, вона контактує зі згаданими жорсткими елементами вздовж трьох прямих вертикальних, отже, паралельних одна одній, ліній, причому вертикальність них заздалегідь завжди може бути отримана і перевірена. Наслідком цього є те, що на позицію нанесення етикетки ємність може бути подана тільки в чітко вертикальному положенні. Наявність криволінійного коридору між поверхнями вакуумного барабана, з одного боку, та обкочувальної пластини з внутрішньою поверхнею з пружнопіддатливого матеріалу, з другого боку, сприяє багатократному перекочуванню ємності між згаданими поверхнями, завдяки чому досягається гарантова не притиснення етикетки до ємності. У сукупності з можливістю регулювання приводної зірочки у двох взаємно перпендикулярних напрямках згадані ознаки запропонованої машини надають можливість здійснювати етикетування ємностей різної форми та розмірів без переналагодження. Просте зіставлення запропонованої та відомої" машин показує, що запропонована набагато простіша. Корисна модель пояснюється кресленнями, де на; фіг. 1 показано в аксонометрії схематичне зображення машини; фіг.2 - структурна схема машини; фіг.З - аксонометричне зображення приводної зірочки; фіг.4 - вид А з фіг.З; фіг.5 - переріз Б-Б з фіг.4; фіг.6 - схематичне зображення ємності у положенні між напрямним елементом та приводною зірочкою. Машина включає каркас 1 (див. фіг.1, 2), на якому змонтовані конвеєр з вхідною 2 та вихідною З частинами, для підведення ємностей - пляшок, банок і т.ін. 4, та виведення ємностей 5 з наклеєними етикетками, відповідно, бобіна 6 з безперервною етикетувальною стрічкою 7, та пристрої: 8 для нанесення дати на етикетки, 9 - для регулювання положення відтиску дати на етикетці, 10 оптичний датчик мітки на етикетувальній стрічці, 11 - для термічної обробки стрічки, 12 - протяжний ролик та напрямні ролики 13. Етикетувальна стрічка 7 подається на вакуумний барабан 14, вздовж периметру якого розташовані клеєпереносний ролик 15 - для нанесення на стрічку смужки клею з ванни 16, та пристрій для перерізання 17 стрічки. В зоні підведення ємностей до вакуумного барабана 14, між закінченням вхідної частини 2 конвеєра та вакуумним барабаном, встановлений напрямний елемент 18 у вигляді жорсткої пластини, у якої кінцеві частини виконані прямолінійними. Одна з них, яка примикає до конвеєра, розташована паралельно його вісі, а протилежна кінцева частина орієнтована за дотичною до вакуумного барабану. Ці кінцеві частини сполучені одна з одною плавною криволінійною частиною, увігнутою вбік вхідного конвеєра. Напроти напрямного елемента 18, з другого боку вхідної частини 2 конвеєра, розташована приводна зірочка 19. Вона містить орієнтовані вертикально валик 20 (див. фіг.З) з поперечними променями, на зовнішніх кінцях яких встановлені вертикально вісі 21 та контактні втулки 22, з можливістю їх вільного обертання навколо своїх осей. КІЛЬКІСТЬ поперечних променів та, ВІДПОВІДНО, осей 21 та втулок 22 дорівнює 5, або 6, або більше, у залежності від конкретних умов. Валик 20 може бути споряджений шківом, який сполучений з приводом обертання вакуумного барабана 14 (умовно не зображені). Згідно з іншим варіантом для обертання приводної зірочки може служити електродвигун 23, керований перетворювачем частоти та датчиками положення вакуумного барабана (умовно не зображені). В обох випадках обертання валика 20 синхронізовано з обертанням вакуумного барабана. 2869 Для регулювання положення приводної зірочки у напрямку, паралельному напрямку руху вхідного частини 2 конвеєра, та у перпендикулярному напрямку (ці напрямки показані стрілками на фіг.З) служать звичайні гвинтові пристрої 24. Для можливості етикетування ємностей підвищеної висоти, нижні КІНЦІ осей 20 оснащені додатковими контактними втулками 25. Безпосередньо поза приводною зірочкою 19, у напрямку переміщення ємностей 4, напроти вакуумного барабана 14, розташована криволінійна жорстка обкочувальна пластина 26, концентрична вакуумному барабану. До внутрішньої' поверхні пластини прикріплена прокладка 27 з пружнопіддатливого матеріалу, типу гуми, поролону і т.ін. Суттєве значення для надійної стабілізації ємностей при їх поданні на вакуумний барабан мають відстані між згаданими елементами, а саме: відстань між напрямним елементом 18 та приводною зірочкою 19, та ширина коридору 28 для пропускання ємностей 5 мають бути такими, щоб ємність була стиснута, спочатку між приводною зірочкою та напрямним елементом, а потім - між обкочувальною пластиною 26 та вакуумним барабаном 14. Пристрої для синхронізації, управління та регулювання усіх механізмів машини умовно не показані. 8 В процесі роботи етикетувальна стрічка 7 пересувається з бобіни 6 до вакуумного барабана 14. За допомогою клеєперекосного пристрою 15 на неї наносяться смужки клею, а за допомогою пристрою для перерізання 17 стрічки остання розрізається на етикетки 29, які на поверхні барабана 14 надходять в зону їх нанесення на ємності 4. В цю ж зону вхідною частиною 2 конвеєра подаються ємності. Завдяки тому, що безпосередньо перед нанесенням етикетки ємність під дією тиску вздовж трьох вертикальних ліній Б, В та Г (див. фіг.6) займає чітко вертикальне положення, етикетка при зустрічі з ємністю розташовується на ємності чітко горизонтально, без перекосу. В процесі обкочування ємності, під впливом тертя з боку обкочувальної' пластини 26 та бічної поверхні вакуумного барабана 14, етикетка щільно, без зморшок, опиняється притиснутою до ємності, а після її повного оберту навколо своєї осі, хвостовий кінець етикетки опиняється на ємності без скосу відносно головного кінця. Після цього ємності 5 з приклеєними етикетками вихідною частиною 3 конвеєра виводяться з машини. Випробування довели надійне функціювання машини на пляшках різних розмірів та форми, у тому числі, квадратних, із закругленими ребрами. 2869 10 21 Фіг. 5 Комп'ютерна верстка О-Ярославцева Підписне Тираж 38 прим. Міністерство освгги і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ-42, 01601
