Спосіб відбору води із водосховища для водопровідної насосної станції першого підйому

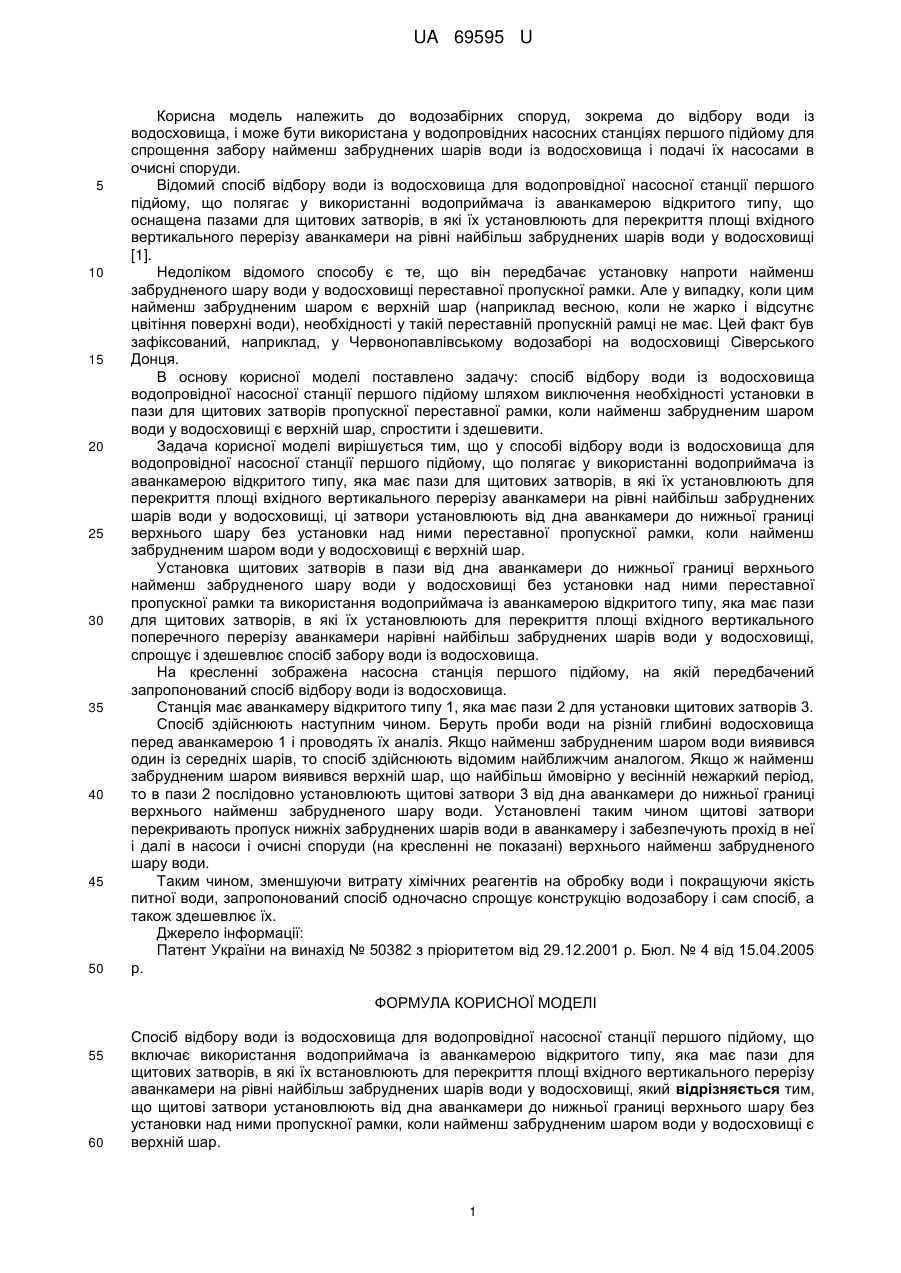

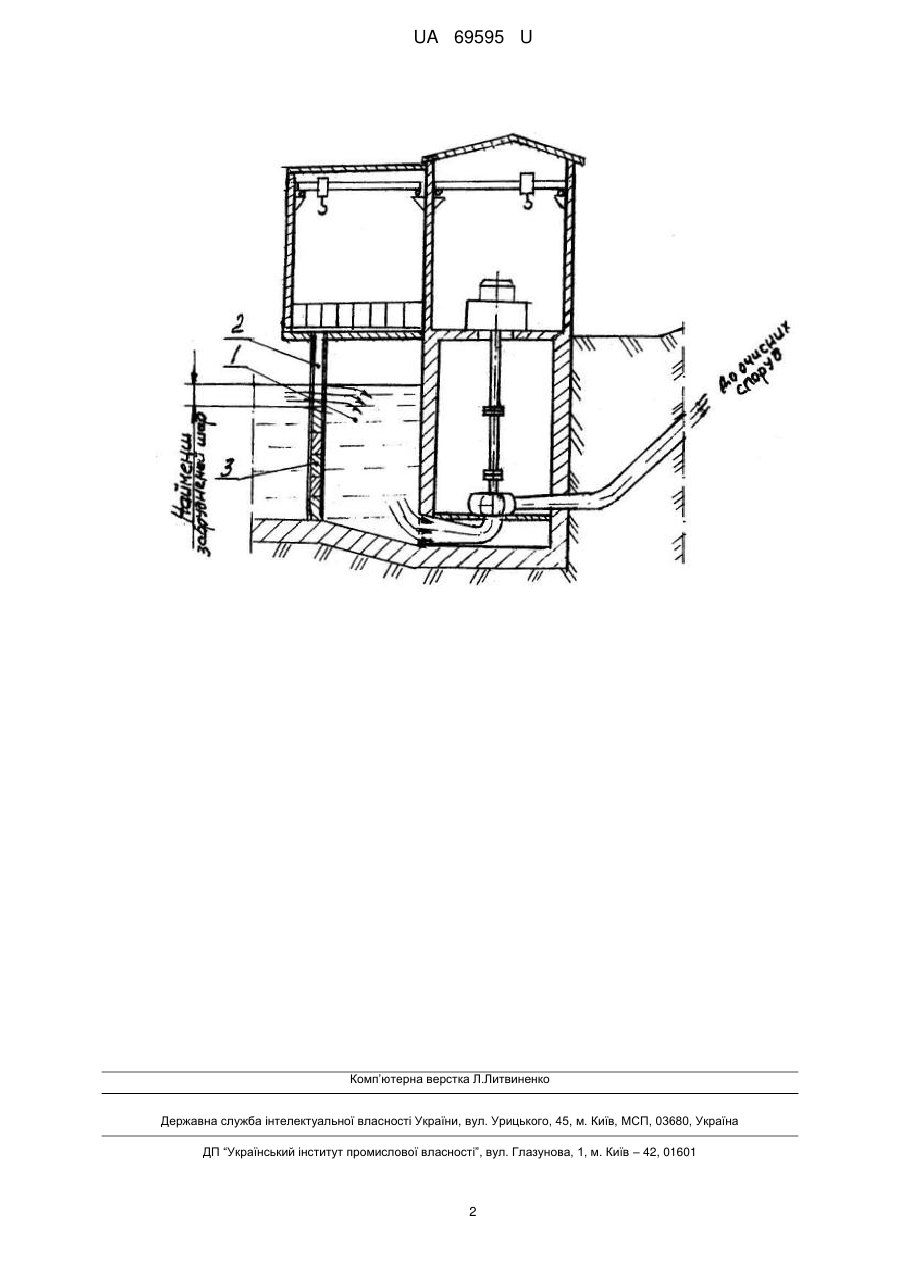

Реферат: Спосіб відбору води із водосховища для водопровідної насосної станції першого підйому включає використання водоприймача із аванкамерою, яка містить пази для щитових затворів. Щитові затвори установлюють від дна аванкамери до нижньої границі верхнього шару без установки над ними пропускної рамки. UA 69595 U (54) СПОСІБ ВІДБОРУ ВОДИ ІЗ ВОДОСХОВИЩА ДЛЯ ВОДОПРОВІДНОЇ НАСОСНОЇ СТАНЦІЇ ПЕРШОГО ПІДЙОМУ UA 69595 U UA 69595 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до водозабірних споруд, зокрема до відбору води із водосховища, і може бути використана у водопровідних насосних станціях першого підйому для спрощення забору найменш забруднених шарів води із водосховища і подачі їх насосами в очисні споруди. Відомий спосіб відбору води із водосховища для водопровідної насосної станції першого підйому, що полягає у використанні водоприймача із аванкамерою відкритого типу, що оснащена пазами для щитових затворів, в які їх установлюють для перекриття площі вхідного вертикального перерізу аванкамери на рівні найбільш забруднених шарів води у водосховищі [1]. Недоліком відомого способу є те, що він передбачає установку напроти найменш забрудненого шару води у водосховищі переставної пропускної рамки. Але у випадку, коли цим найменш забрудненим шаром є верхній шар (наприклад весною, коли не жарко і відсутнє цвітіння поверхні води), необхідності у такій переставній пропускній рамці не має. Цей факт був зафіксований, наприклад, у Червонопавлівському водозаборі на водосховищі Сіверського Донця. В основу корисної моделі поставлено задачу: спосіб відбору води із водосховища водопровідної насосної станції першого підйому шляхом виключення необхідності установки в пази для щитових затворів пропускної переставної рамки, коли найменш забрудненим шаром води у водосховищі є верхній шар, спростити і здешевити. Задача корисної моделі вирішується тим, що у способі відбору води із водосховища для водопровідної насосної станції першого підйому, що полягає у використанні водоприймача із аванкамерою відкритого типу, яка має пази для щитових затворів, в які їх установлюють для перекриття площі вхідного вертикального перерізу аванкамери на рівні найбільш забруднених шарів води у водосховищі, ці затвори установлюють від дна аванкамери до нижньої границі верхнього шару без установки над ними переставної пропускної рамки, коли найменш забрудненим шаром води у водосховищі є верхній шар. Установка щитових затворів в пази від дна аванкамери до нижньої границі верхнього найменш забрудненого шару води у водосховищі без установки над ними переставної пропускної рамки та використання водоприймача із аванкамерою відкритого типу, яка має пази для щитових затворів, в які їх установлюють для перекриття площі вхідного вертикального поперечного перерізу аванкамери нарівні найбільш забруднених шарів води у водосховищі, спрощує і здешевлює спосіб забору води із водосховища. На кресленні зображена насосна станція першого підйому, на якій передбачений запропонований спосіб відбору води із водосховища. Станція має аванкамеру відкритого типу 1, яка має пази 2 для установки щитових затворів 3. Спосіб здійснюють наступним чином. Беруть проби води на різній глибині водосховища перед аванкамерою 1 і проводять їх аналіз. Якщо найменш забрудненим шаром води виявився один із середніх шарів, то спосіб здійснюють відомим найближчим аналогом. Якщо ж найменш забрудненим шаром виявився верхній шар, що найбільш ймовірно у весінній нежаркий період, то в пази 2 послідовно установлюють щитові затвори 3 від дна аванкамери до нижньої границі верхнього найменш забрудненого шару води. Установлені таким чином щитові затвори перекривають пропуск нижніх забруднених шарів води в аванкамеру і забезпечують прохід в неї і далі в насоси і очисні споруди (на кресленні не показані) верхнього найменш забрудненого шару води. Таким чином, зменшуючи витрату хімічних реагентів на обробку води і покращуючи якість питної води, запропонований спосіб одночасно спрощує конструкцію водозабору і сам спосіб, а також здешевлює їх. Джерело інформації: Патент України на винахід № 50382 з пріоритетом від 29.12.2001 р. Бюл. № 4 від 15.04.2005 р. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 Спосіб відбору води із водосховища для водопровідної насосної станції першого підйому, що включає використання водоприймача із аванкамерою відкритого типу, яка має пази для щитових затворів, в які їх встановлюють для перекриття площі вхідного вертикального перерізу аванкамери на рівні найбільш забруднених шарів води у водосховищі, який відрізняється тим, що щитові затвори установлюють від дна аванкамери до нижньої границі верхнього шару без установки над ними пропускної рамки, коли найменш забрудненим шаром води у водосховищі є верхній шар. 1 UA 69595 U Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
