Установка для енергозбереження та енергозабезпечення на насосній станції підйому води

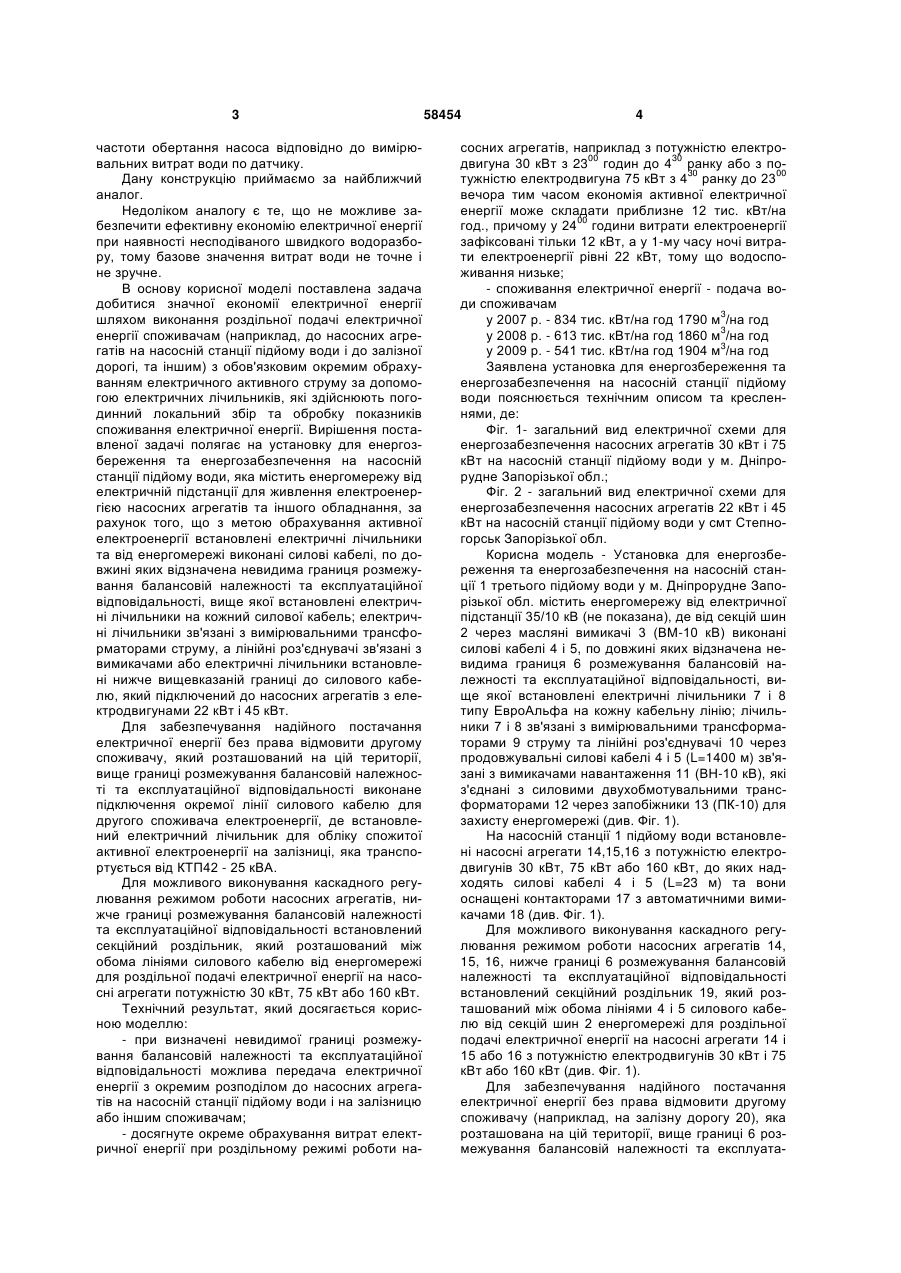

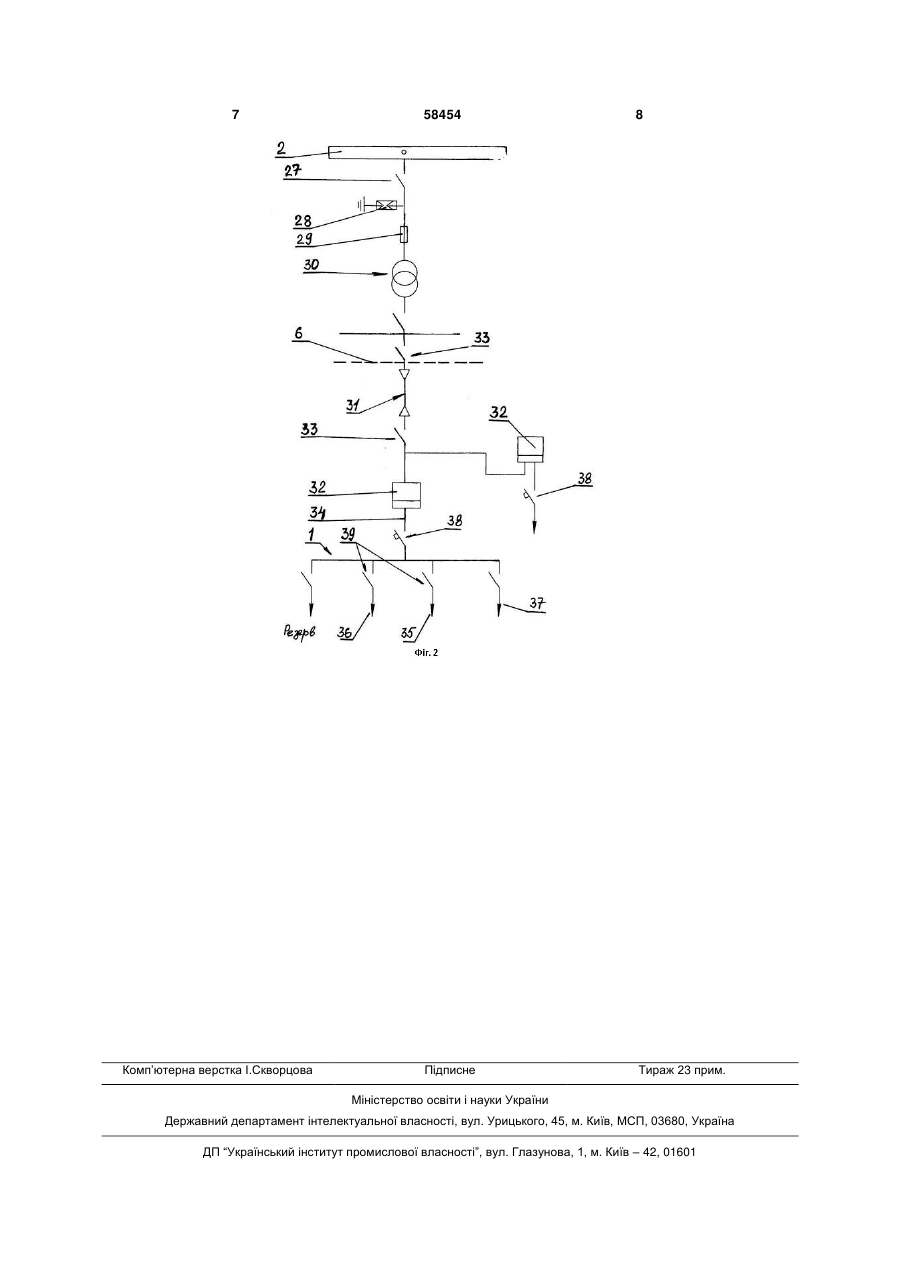

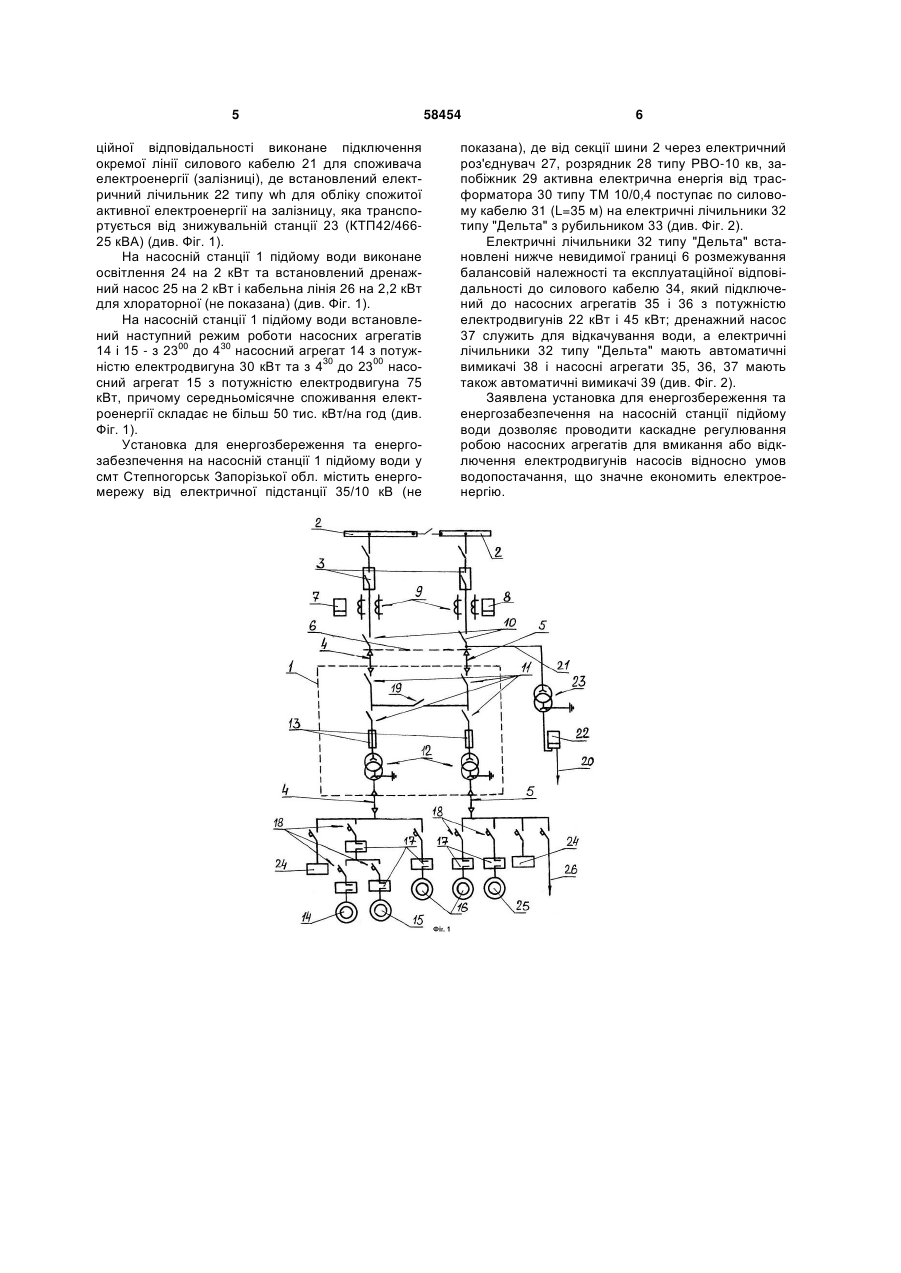

1. Установка для енергозбереження та енергозабезпечення на насосній станції підйому води, яка містить енергомережу для живлення електричною енергією насосних агрегатів та іншого обладнання, яка відрізняється тим, що з метою обрахування активної електроенергії встановлені електричні лічильники та від енергомережі виконані силові кабелі, по довжині яких відзначена гра U 1 3 частоти обертання насоса відповідно до вимірювальних витрат води по датчику. Дану конструкцію приймаємо за найближчий аналог. Недоліком аналогу є те, що не можливе забезпечити ефективну економію електричної енергії при наявності несподіваного швидкого водоразбору, тому базове значення витрат води не точне і не зручне. В основу корисної моделі поставлена задача добитися значної економії електричної енергії шляхом виконання роздільної подачі електричної енергії споживачам (наприклад, до насосних агрегатів на насосній станції підйому води і до залізної дорогі, та іншим) з обов'язковим окремим обрахуванням електричного активного струму за допомогою електричних лічильників, які здійснюють погодинний локальний збір та обробку показників споживання електричної енергії. Вирішення поставленої задачі полягає на установку для енергозбереження та енергозабезпечення на насосній станції підйому води, яка містить енергомережу від електричній підстанції для живлення електроенергією насосних агрегатів та іншого обладнання, за рахунок того, що з метою обрахування активної електроенергії встановлені електричні лічильники та від енергомережі виконані силові кабелі, по довжині яких відзначена невидима границя розмежування балансовій належності та експлуатаційної відповідальності, вище якої встановлені електричні лічильники на кожний силової кабель; електричні лічильники зв'язані з вимірювальними трансформаторами струму, а лінійні роз'єднувачі зв'язані з вимикачами або електричні лічильники встановлені нижче вищевказаній границі до силового кабелю, який підключений до насосних агрегатів з електродвигунами 22 кВт і 45 кВт. Для забезпечування надійного постачання електричної енергії без права відмовити другому споживачу, який розташований на цій території, вище границі розмежування балансовій належності та експлуатаційної відповідальності виконане підключення окремої лінії силового кабелю для другого споживача електроенергії, де встановлений електричний лічильник для обліку спожитої активної електроенергії на залізниці, яка транспортується від КТП42 - 25 кВА. Для можливого виконування каскадного регулювання режимом роботи насосних агрегатів, нижче границі розмежування балансовій належності та експлуатаційної відповідальності встановлений секційний роздільник, який розташований між обома лініями силового кабелю від енергомережі для роздільної подачі електричної енергії на насосні агрегати потужністю 30 кВт, 75 кВт або 160 кВт. Технічний результат, який досягається корисною моделлю: - при визначені невидимої границі розмежування балансовій належності та експлуатаційної відповідальності можлива передача електричної енергії з окремим розподілом до насосних агрегатів на насосній станції підйому води і на залізницю або іншим споживачам; - досягнуте окреме обрахування витрат електричної енергії при роздільному режимі роботи на 58454 4 сосних агрегатів, наприклад з потужністю електродвигуна 30 кВт з 2300 годин до 430 ранку або з потужністю електродвигуна 75 кВт з 430 ранку до 2300 вечора тим часом економія активної електричної енергії може складати приблизне 12 тис. кВт/на год., причому у 2400 години витрати електроенергії зафіксовані тільки 12 кВт, а у 1-му часу ночі витрати електроенергії рівні 22 кВт, тому що водоспоживання низьке; - споживання електричної енергії - подача води споживачам у 2007 р. - 834 тис. кВт/на год 1790 м3/на год у 2008 р. - 613 тис. кВт/на год 1860 м3/на год у 2009 р. - 541 тис. кВт/на год 1904 м3/на год Заявлена установка для енергозбереження та енергозабезпечення на насосній станції підйому води пояснюється технічним описом та кресленнями, де: Фіг. 1- загальний вид електричної схеми для енергозабезпечення насосних агрегатів 30 кВт і 75 кВт на насосній станції підйому води у м. Дніпрорудне Запорізької обл.; Фіг. 2 - загальний вид електричної схеми для енергозабезпечення насосних агрегатів 22 кВт і 45 кВт на насосній станції підйому води у смт Степногорськ Запорізької обл. Корисна модель - Установка для енергозбереження та енергозабезпечення на насосній станції 1 третього підйому води у м. Дніпрорудне Запорізької обл. містить енергомережу від електричної підстанції 35/10 кВ (не показана), де від секцій шин 2 через масляні вимикачі 3 (ВМ-10 кВ) виконані силові кабелі 4 і 5, по довжині яких відзначена невидима границя 6 розмежування балансовій належності та експлуатаційної відповідальності, вище якої встановлені електричні лічильники 7 і 8 типу ЕвроАльфа на кожну кабельну лінію; лічильники 7 і 8 зв'язані з вимірювальними трансформаторами 9 струму та лінійні роз'єднувачі 10 через продовжувальні силові кабелі 4 і 5 (L=1400 м) зв'язані з вимикачами навантаження 11 (ВН-10 кВ), які з'єднані з силовими двухобмотувальними трансформаторами 12 через запобіжники 13 (ПК-10) для захисту енергомережі (див. Фіг. 1). На насосній станції 1 підйому води встановлені насосні агрегати 14,15,16 з потужністю електродвигунів 30 кВт, 75 кВт або 160 кВт, до яких надходять силові кабелі 4 і 5 (L=23 м) та вони оснащені контакторами 17 з автоматичними вимикачами 18 (див. Фіг. 1). Для можливого виконування каскадного регулювання режимом роботи насосних агрегатів 14, 15, 16, нижче границі 6 розмежування балансовій належності та експлуатаційної відповідальності встановлений секційний роздільник 19, який розташований між обома лініями 4 і 5 силового кабелю від секцій шин 2 енергомережі для роздільної подачі електричної енергії на насосні агрегати 14 і 15 або 16 з потужністю електродвигунів 30 кВт і 75 кВт або 160 кВт (див. Фіг. 1). Для забезпечування надійного постачання електричної енергії без права відмовити другому споживачу (наприклад, на залізну дорогу 20), яка розташована на цій території, вище границі 6 розмежування балансовій належності та експлуата 5 ційної відповідальності виконане підключення окремої лінії силового кабелю 21 для споживача електроенергії (залізниці), де встановлений електричний лічильник 22 типу wh для обліку спожитої активної електроенергії на залізницу, яка транспортується від знижувальній станції 23 (КТП42/46625 кВА) (див. Фіг. 1). На насосній станції 1 підйому води виконане освітлення 24 на 2 кВт та встановлений дренажний насос 25 на 2 кВт і кабельна лінія 26 на 2,2 кВт для хлораторної (не показана) (див. Фіг. 1). На насосній станції 1 підйому води встановлений наступний режим роботи насосних агрегатів 14 і 15 - з 2300 до 430 насосний агрегат 14 з потужністю електродвигуна 30 кВт та з 430 до 2300 насосний агрегат 15 з потужністю електродвигуна 75 кВт, причому середньомісячне споживання електроенергії складає не більш 50 тис. кВт/на год (див. Фіг. 1). Установка для енергозбереження та енергозабезпечення на насосній станції 1 підйому води у смт Степногорськ Запорізької обл. містить енергомережу від електричної підстанції 35/10 кВ (не 58454 6 показана), де від секції шини 2 через електричний роз'єднувач 27, розрядник 28 типу РВО-10 кв, запобіжник 29 активна електрична енергія від трасформатора 30 типу ТМ 10/0,4 поступає по силовому кабелю 31 (L=35 м) на електричні лічильники 32 типу "Дельта" з рубильником 33 (див. Фіг. 2). Електричні лічильники 32 типу "Дельта" встановлені нижче невидимої границі 6 розмежування балансовій належності та експлуатаційної відповідальності до силового кабелю 34, який підключений до насосних агрегатів 35 і 36 з потужністю електродвигунів 22 кВт і 45 кВт; дренажний насос 37 служить для відкачування води, а електричні лічильники 32 типу "Дельта" мають автоматичні вимикачі 38 і насосні агрегати 35, 36, 37 мають також автоматичні вимикачі 39 (див. Фіг. 2). Заявлена установка для енергозбереження та енергозабезпечення на насосній станції підйому води дозволяє проводити каскадне регулювання робою насосних агрегатів для вмикання або відключення електродвигунів насосів відносно умов водопостачання, що значне економить електроенергію. 7 Комп’ютерна верстка І.Скворцова 58454 8 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
