Спосіб очищення міждискового простору дискового знаряддя для обробітку ґрунту

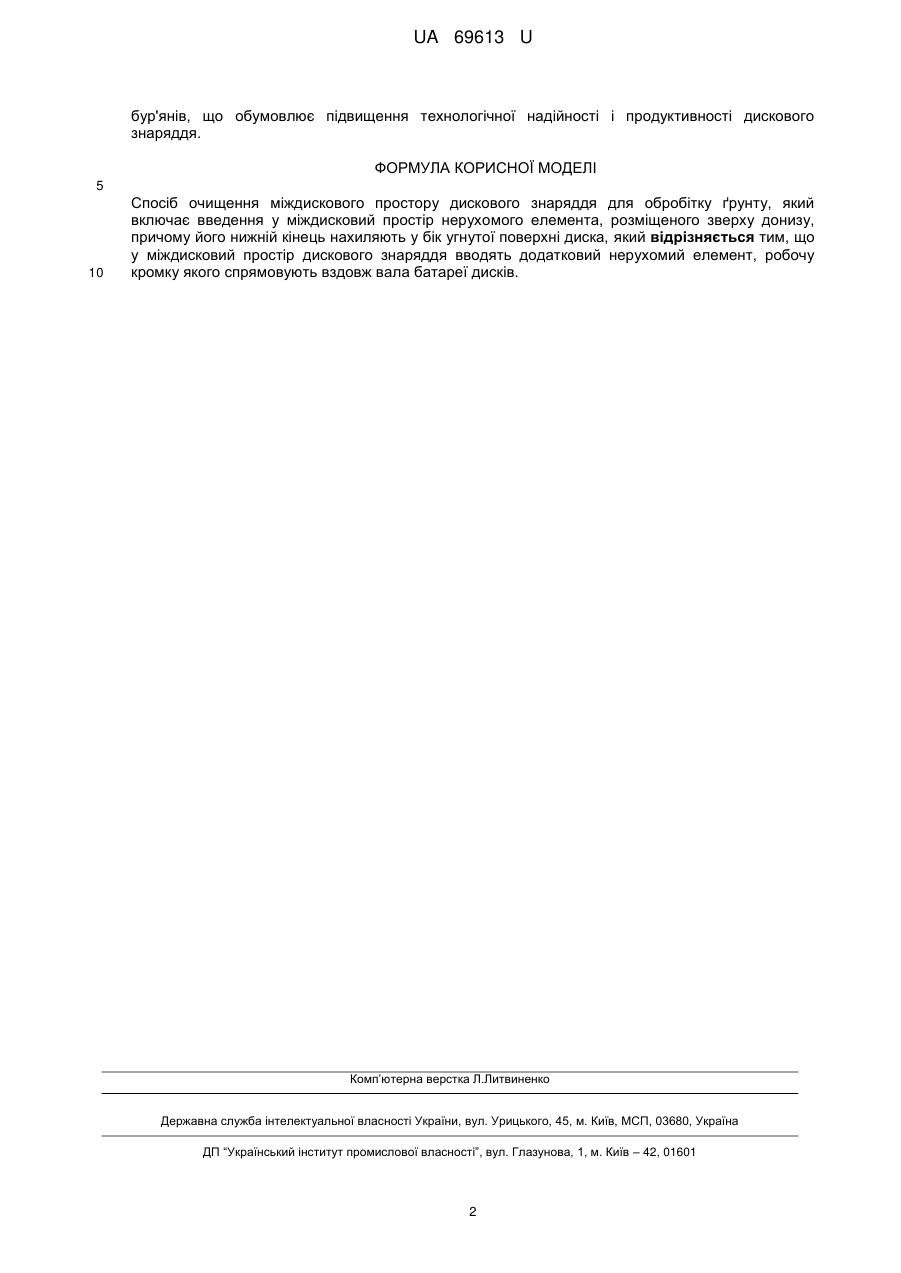

Реферат: Спосіб очищення міждискового простору дискового знаряддя для обробітку ґрунту включає введення у міждисковий простір нерухомого елемента, розміщеного зверху донизу. Його нижній кінець нахиляють у бік угнутої поверхні диска. У міждисковий простір дискового знаряддя вводять додатковий нерухомий елемент, робочу кромку якого спрямовують вздовж вала батареї дисків. UA 69613 U (54) СПОСІБ ОЧИЩЕННЯ МІЖДИСКОВОГО ПРОСТОРУ ДИСКОВОГО ЗНАРЯДДЯ ДЛЯ ОБРОБІТКУ ҐРУНТУ UA 69613 U UA 69613 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сільськогосподарського машинобудування і може використовуватись в дискових знаряддях для обробітку ґрунту. Відомий спосіб очищення міждискового простору дискового знаряддя для обробітку ґрунту, при якому у міждисковий простір вводять нерухомий елемент у вигляді вертикального стержня, симетрично розміщеного відносно дисків (кн. Стрельбицький В. Ф. Дисковые почвообрабатывающие машины. - М.: Машиностроение, 1978. - С. 34-35). При роботі дискового знаряддя з таким способом очищення міждискового простору, введеним у міждисковий простір стержень приблизно з однаковим зусиллям діє на поверхні дисків, між якими він знаходиться. Але під час роботи диска на його випуклий бік тиск ґрунту майже не діє і тому він на нього майже не налипає, в результаті чого він повністю очищається від ґрунту. Щодо угнутого боку диска, то він майже повністю сприймає тиск ґрунту, що діє на диск, а тому при роботі на липких ґрунтах угнуті поверхні дисків повністю залипають ґрунтом, що викликає підвищення тягового опору дискового знаряддя, при обробітку такого ґрунту, та зниження якості його обробітку. Відомий також спосіб очищення міждискового простору дискового знаряддя для обробітку ґрунту, який включає введення у міждисковий простір нерухомого елемента, розміщеного зверху донизу, причому його нижній кінець нахиляють у бік угнутої поверхні диска (кн. Стрельбицький В. Ф. Дисковые почвообрабатывающие машины. - М.: Машиностроение, 1978. С. 10, рис. 5). Цей спосіб є найближчим аналогом і прийнятий за прототип. Нахилення нижнього кінця стержня до угнутої поверхні диска підвищує зусилля, що діє зі сторони нерухомого елемента на ґрунт, що налипнув на угнуту поверхню диска. Це забезпечує очищення угнутої поверхні від налиплого ґрунту. Однак частина ґрунту, що очищається з поверхонь дисків потрапляє на вал батареї дисків і налипає на нього. Крім того, на цей вал намотуються стебла бур'янів. Тому товщина шару ґрунту в суміші з бур'янами весь час зростає і поступово досягає поверхні поля. Цей шар ґрунту в суміші зі стеблами бур'янів додатково ущільнюється силою ваги дискового знаряддя, а його товщина зростає настільки, що обумовлює зниження глибини обробітку ґрунту. При цьому стержень пристроїв для очищення міждискового простору прорізує біля угнутої поверхні диска кільцеву щілину, а решта міждискового простору залишається заповненою сумішшю ґрунту і стебел бур'янів. Тому виникає потреба зупиняти ґрунтообробний агрегат і вручну очищати міждисковий простір дискового знаряддя, що обумовлює зниження його технологічної надійності і продуктивності. Задачею корисної моделі є спосіб очищення міждискового простору дискового знаряддя для обробітку ґрунту, при якому шляхом введення у міждисковий простір дискового знаряддя додаткового нерухомого елемента підвищується надійність його технологічного процесу і продуктивності. Поставлена задача вирішується завдяки тому, що в способі очищення міждискового простору дискового знаряддя для обробітку ґрунту, який включає введення у міждисковий простір нерухомого елемента, розміщеного зверху донизу, причому його нижній кінець нахиляють у бік угнутої поверхні диска, відповідно до корисної моделі, у міждисковий простір дискового знаряддя вводять додатковий нерухомий елемент, робочу кромку якого спрямовують до поверхні вала, на котрому встановлені диски. Завдяки такій реалізації способу для очищення міждискового простору, введення у міждисковий простір нерухомого елемента з нахиленням його нижнього кінця у бік угнутої поверхні диска, забезпечує очищення ґрунту з цієї поверхні диска, а введення у цей же простір додаткового нерухомого елемента зі спрямуванням його робочої кромки до поверхні вала, на котрому встановлені диски, забезпечує очищення вала і решти міждискового простору від ґрунту і стебел бур'янів, в результаті чого підвищується надійність технологічного процесу і продуктивність дискового знаряддя для обробітку ґрунту. Приклад реалізації способу очищення міждискового простору дискового знаряддя для обробітку ґрунту. При реалізації цього способу очищення міждискового простору дискового знаряддя для обробітку ґрунту у його міждисковий простір вводять два нерухомих елементи, перший розміщують зверху донизу і його нижній кінець нахиляють у бік угнутої поверхні диска, а другого додаткову робочу кромку спрямовують до поверхні вала, на котрому встановлені диски. При цьому перший нерухомий елемент забезпечує очищення угнутої поверхні диска, а другий додатковий очищає вал дисків і решту міждискового простору від ґрунту і стебел бур'янів. В результаті цього забезпечується повне очищення міждискового простору від ґрунту і стебел 1 UA 69613 U бур'янів, що обумовлює підвищення технологічної надійності і продуктивності дискового знаряддя. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Спосіб очищення міждискового простору дискового знаряддя для обробітку ґрунту, який включає введення у міждисковий простір нерухомого елемента, розміщеного зверху донизу, причому його нижній кінець нахиляють у бік угнутої поверхні диска, який відрізняється тим, що у міждисковий простір дискового знаряддя вводять додатковий нерухомий елемент, робочу кромку якого спрямовують вздовж вала батареї дисків. Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
