Знаряддя для обробітку ґрунту

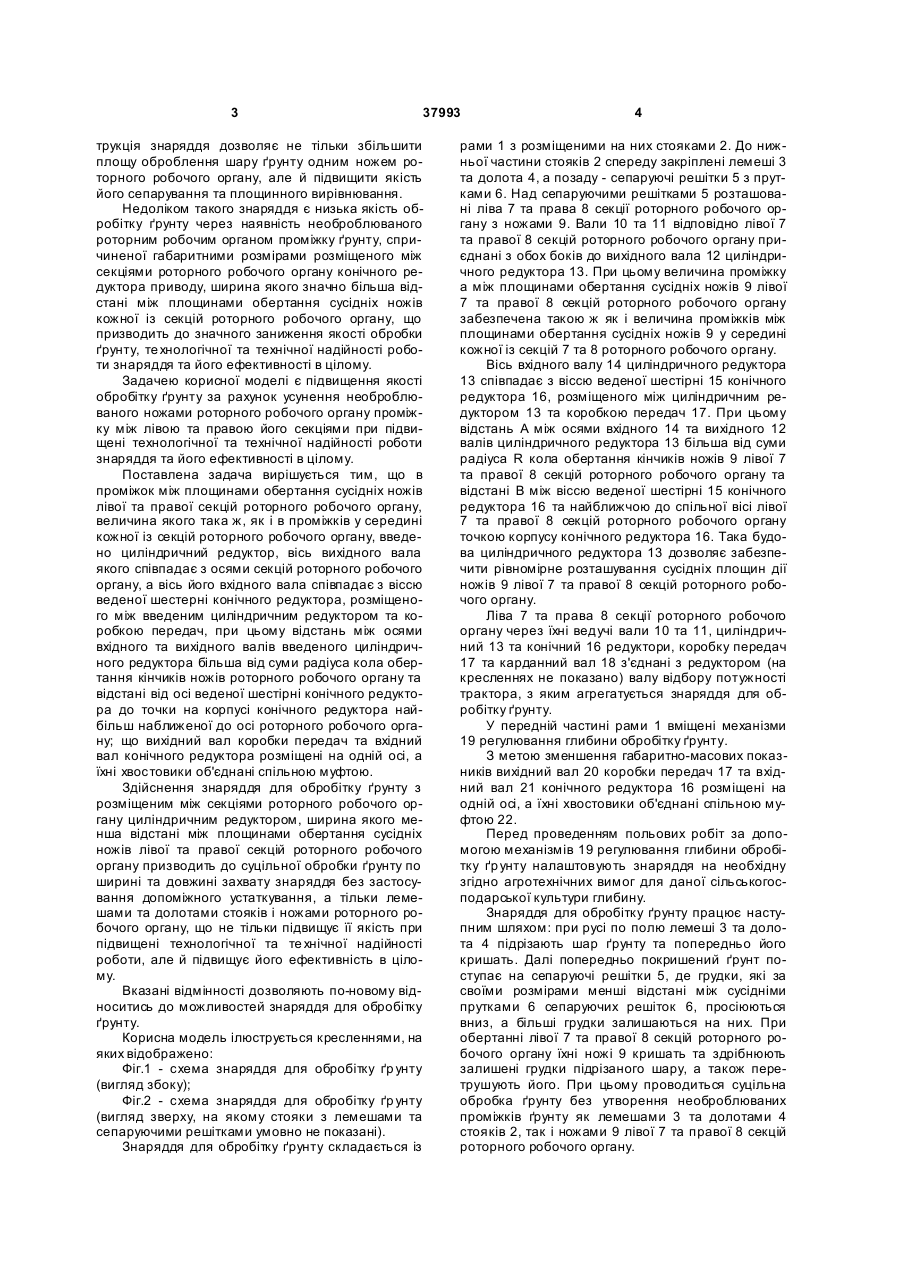

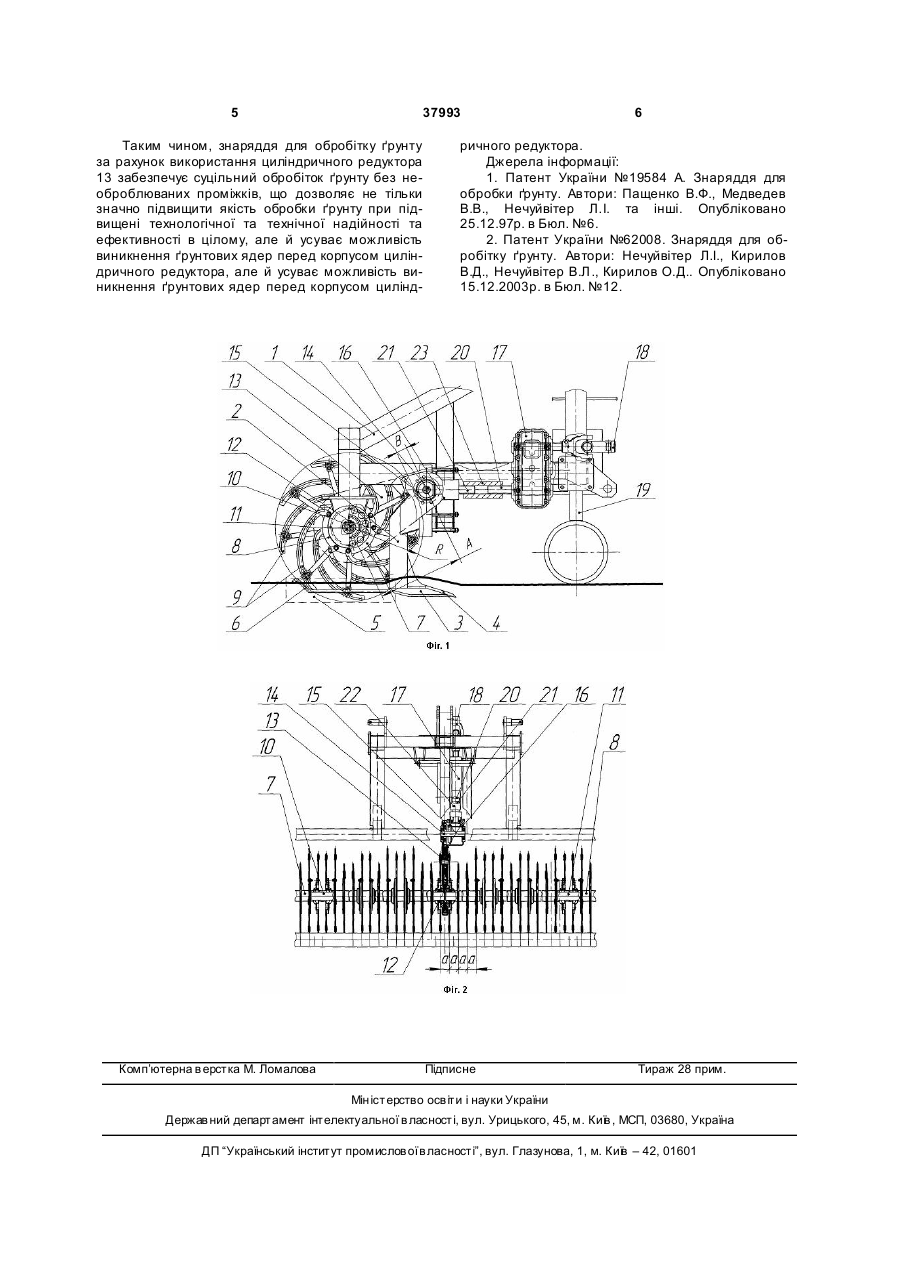

1. Знаряддя для обробітку ґрунту, що включає раму зі стояками з розміщеними на них лемешами, долотами та сепарувальними решітками, ліву та праву секції роторного робочого органу з їх ведучими валами, конічним редуктором та коробкою U 2 (19) 1 3 37993 трукція знаряддя дозволяє не тільки збільшити площу оброблення шару ґрунту одним ножем роторного робочого органу, але й підвищити якість його сепарування та площинного вирівнювання. Недоліком такого знаряддя є низька якість обробітку ґрунту через наявність необроблюваного роторним робочим органом проміжку ґрунту, спричиненої габаритними розмірами розміщеного між секціями роторного робочого органу конічного редуктора приводу, ширина якого значно більша відстані між площинами обертання сусідніх ножів кожної із секцій роторного робочого органу, що призводить до значного заниження якості обробки ґрунту, те хнологічної та технічної надійності роботи знаряддя та його ефективності в цілому. Задачею корисної моделі є підвищення якості обробітку ґрунту за рахунок усунення необроблюваного ножами роторного робочого органу проміжку між лівою та правою його секціями при підвищені технологічної та технічної надійності роботи знаряддя та його ефективності в цілому. Поставлена задача вирішується тим, що в проміжок між площинами обертання сусідніх ножів лівої та правої секцій роторного робочого органу, величина якого така ж, як і в проміжків у середині кожної із секцій роторного робочого органу, введено циліндричний редуктор, вісь вихідного вала якого співпадає з осями секцій роторного робочого органу, а вісь його вхідного вала співпадає з віссю веденої шестерні конічного редуктора, розміщеного між введеним циліндричним редуктором та коробкою передач, при цьому відстань між осями вхідного та вихідного валів введеного циліндричного редуктора більша від суми радіуса кола обертання кінчиків ножів роторного робочого органу та відстані від осі веденої шестірні конічного редуктора до точки на корпусі конічного редуктора найбільш наближеної до осі роторного робочого органу; що вихідний вал коробки передач та вхідний вал конічного редуктора розміщені на одній осі, а їхні хвостовики об'єднані спільною муфтою. Здійснення знаряддя для обробітку ґрунту з розміщеним між секціями роторного робочого органу циліндричним редуктором, ширина якого менша відстані між площинами обертання сусідніх ножів лівої та правої секцій роторного робочого органу призводить до суцільної обробки ґрунту по ширині та довжині захвату знаряддя без застосування допоміжного устаткування, а тільки лемешами та долотами стояків і ножами роторного робочого органу, що не тільки підвищує її якість при підвищені технологічної та те хнічної надійності роботи, але й підвищує його ефективність в цілому. Вказані відмінності дозволяють по-новому відноситись до можливостей знаряддя для обробітку ґрунту. Корисна модель ілюструється кресленнями, на яких відображено: Фіг.1 - схема знаряддя для обробітку ґр унту (вигляд збоку); Фіг.2 - схема знаряддя для обробітку ґр унту (вигляд зверху, на якому стояки з лемешами та сепаруючими решітками умовно не показані). Знаряддя для обробітку ґрунту складається із 4 рами 1 з розміщеними на них стояками 2. До нижньої частини стояків 2 спереду закріплені лемеші 3 та долота 4, а позаду - сепаруючі решітки 5 з прутками 6. Над сепаруючими решітками 5 розташовані ліва 7 та права 8 секції роторного робочого органу з ножами 9. Вали 10 та 11 відповідно лівої 7 та правої 8 секцій роторного робочого органу приєднані з обох боків до вихідного вала 12 циліндричного редуктора 13. При цьому величина проміжку а між площинами обертання сусідніх ножів 9 лівої 7 та правої 8 секцій роторного робочого органу забезпечена такою ж як і величина проміжків між площинами обертання сусідніх ножів 9 у середині кожної із секцій 7 та 8 роторного робочого органу. Вісь вхідного валу 14 циліндричного редуктора 13 співпадає з віссю веденої шестірні 15 конічного редуктора 16, розміщеного між циліндричним редуктором 13 та коробкою передач 17. При цьому відстань А між осями вхідного 14 та вихідного 12 валів циліндричного редуктора 13 більша від суми радіуса R кола обертання кінчиків ножів 9 лівої 7 та правої 8 секцій роторного робочого органу та відстані В між віссю веденої шестірні 15 конічного редуктора 16 та найближчою до спільної вісі лівої 7 та правої 8 секцій роторного робочого органу точкою корпусу конічного редуктора 16. Така будова циліндричного редуктора 13 дозволяє забезпечити рівномірне розташування сусідніх площин дії ножів 9 лівої 7 та правої 8 секцій роторного робочого органу. Ліва 7 та права 8 секції роторного робочого органу через їхні ведучі вали 10 та 11, циліндричний 13 та конічний 16 редуктори, коробку передач 17 та карданний вал 18 з'єднані з редуктором (на кресленнях не показано) валу відбору потужності трактора, з яким агрегатується знаряддя для обробітку ґрунту. У передній частині рами 1 вміщені механізми 19 регулювання глибини обробітку ґрунту. З метою зменшення габаритно-масових показників вихідний вал 20 коробки передач 17 та вхідний вал 21 конічного редуктора 16 розміщені на одній осі, а їхні хвостовики об'єднані спільною муфтою 22. Перед проведенням польових робіт за допомогою механізмів 19 регулювання глибини обробітку ґр унту налаштовують знаряддя на необхідну згідно агротехнічних вимог для даної сільськогосподарської культури глибину. Знаряддя для обробітку ґрунту працює наступним шляхом: при русі по полю лемеші 3 та долота 4 підрізають шар ґрунту та попередньо його кришать. Далі попередньо покришений ґрунт поступає на сепаруючі решітки 5, де грудки, які за своїми розмірами менші відстані між сусідніми прутками 6 сепаруючих решіток 6, просіюються вниз, а більші грудки залишаються на них. При обертанні лівої 7 та правої 8 секцій роторного робочого органу їхні ножі 9 кришать та здрібнюють залишені грудки підрізаного шару, а також перетрушують його. При цьому проводиться суцільна обробка ґрунту без утворення необроблюваних проміжків ґрунту як лемешами 3 та долотами 4 стояків 2, так і ножами 9 лівої 7 та правої 8 секцій роторного робочого органу. 5 37993 Таким чином, знаряддя для обробітку ґрунту за рахунок використання циліндричного редуктора 13 забезпечує суцільний обробіток ґрунту без необроблюваних проміжків, що дозволяє не тільки значно підвищити якість обробки ґрунту при підвищені технологічної та технічної надійності та ефективності в цілому, але й усуває можливість виникнення ґрунтових ядер перед корпусом циліндричного редуктора, але й усуває можливість виникнення ґрунтових ядер перед корпусом цилінд Комп’ютерна в ерстка М. Ломалова 6 ричного редуктора. Джерела інформації: 1. Патент України №19584 А. Знаряддя для обробки ґрунту. Автори: Пащенко В.Ф., Медведев В.В., Нечуйвітер Л.І. та інші. Опубліковано 25.12.97р. в Бюл. №6. 2. Патент України №62008. Знаряддя для обробітку ґрунту. Автори: Нечуйвітер Л.І., Кирилов В.Д., Нечуйвітер В.Л ., Кирилов О.Д.. Опубліковано 15.12.2003р. в Бюл. №12. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
