Сільськогосподарське знаряддя для суцільного обробітку ґрунту

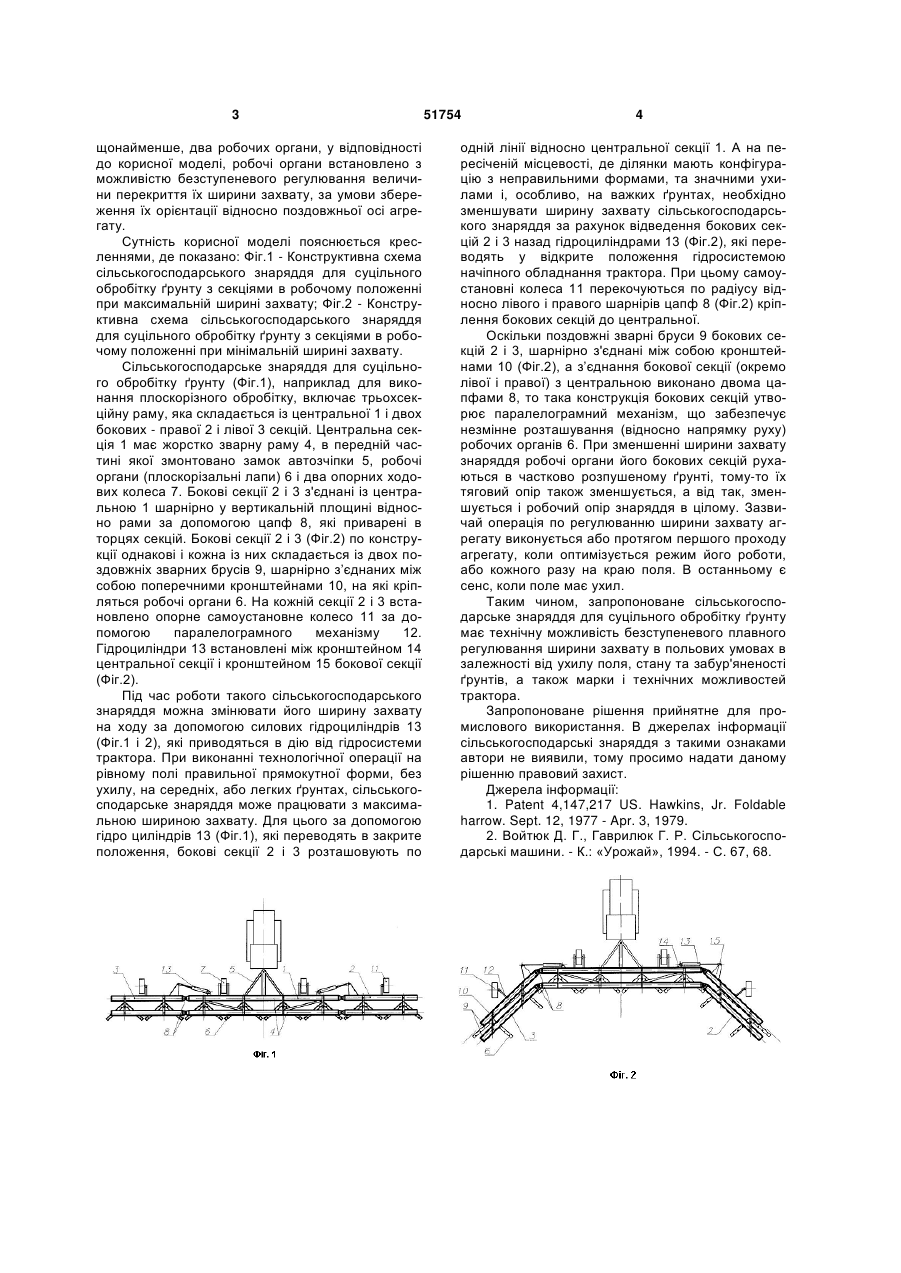

Сільськогосподарське знаряддя для суцільного обробітку ґрунту, що включає раму та щонайменше два робочих органи, яке відрізняється тим, що робочі органи встановлено з можливістю безступеневого регулювання величини перекриття їх ширини захвату за умови збереження їх орієнтації відносно поздовжньої осі агрегату. (19) (21) u201002329 (22) 01.03.2010 (24) 26.07.2010 (46) 26.07.2010, Бюл.№ 14, 2010 р. (72) МЕЛЬНИК ВІКТОР ІВАНОВИЧ, ЧИГРИНА СВІТЛАНА АНДРІЇВНА (73) МЕЛЬНИК ВІКТОР ІВАНОВИЧ, ЧИГРИНА СВІТЛАНА АНДРІЇВНА 3 щонайменше, два робочих органи, у відповідності до корисної моделі, робочі органи встановлено з можливістю безступеневого регулювання величини перекриття їх ширини захвату, за умови збереження їх орієнтації відносно поздовжньої осі агрегату. Сутність корисної моделі пояснюється кресленнями, де показано: Фіг.1 - Конструктивна схема сільськогосподарського знаряддя для суцільного обробітку ґрунту з секціями в робочому положенні при максимальній ширині захвату; Фіг.2 - Конструктивна схема сільськогосподарського знаряддя для суцільного обробітку ґрунту з секціями в робочому положенні при мінімальній ширині захвату. Сільськогосподарське знаряддя для суцільного обробітку ґрунту (Фіг.1), наприклад для виконання плоскорізного обробітку, включає трьохсекційну раму, яка складається із центральної 1 і двох бокових - правої 2 і лівої 3 секцій. Центральна секція 1 має жорстко зварну раму 4, в передній частині якої змонтовано замок автозчіпки 5, робочі органи (плоскорізальні лапи) 6 і два опорних ходових колеса 7. Бокові секції 2 і 3 з'єднані із центральною 1 шарнірно у вертикальній площині відносно рами за допомогою цапф 8, які приварені в торцях секцій. Бокові секції 2 і 3 (Фіг.2) по конструкції однакові і кожна із них складається із двох поздовжніх зварних брусів 9, шарнірно з’єднаних між собою поперечними кронштейнами 10, на які кріпляться робочі органи 6. На кожній секції 2 і 3 встановлено опорне самоустановне колесо 11 за допомогою паралелограмного механізму 12. Гідроциліндри 13 встановлені між кронштейном 14 центральної секції і кронштейном 15 бокової секції (Фіг.2). Під час роботи такого сільськогосподарського знаряддя можна змінювати його ширину захвату на ходу за допомогою силових гідроциліндрів 13 (Фіг.1 і 2), які приводяться в дію від гідросистеми трактора. При виконанні технологічної операції на рівному полі правильної прямокутної форми, без ухилу, на середніх, або легких ґрунтах, сільськогосподарське знаряддя може працювати з максимальною шириною захвату. Для цього за допомогою гідро циліндрів 13 (Фіг.1), які переводять в закрите положення, бокові секції 2 і 3 розташовують по 51754 4 одній лінії відносно центральної секції 1. А на пересіченій місцевості, де ділянки мають конфігурацію з неправильними формами, та значними ухилами і, особливо, на важких ґрунтах, необхідно зменшувати ширину захвату сільськогосподарського знаряддя за рахунок відведення бокових секцій 2 і 3 назад гідроциліндрами 13 (Фіг.2), які переводять у відкрите положення гідросистемою начіпного обладнання трактора. При цьому самоустановні колеса 11 перекочуються по радіусу відносно лівого і правого шарнірів цапф 8 (Фіг.2) кріплення бокових секцій до центральної. Оскільки поздовжні зварні бруси 9 бокових секцій 2 і 3, шарнірно з'єднані між собою кронштейнами 10 (Фіг.2), а з’єднання бокової секції (окремо лівої і правої) з центральною виконано двома цапфами 8, то така конструкція бокових секцій утворює паралелограмний механізм, що забезпечує незмінне розташування (відносно напрямку руху) робочих органів 6. При зменшенні ширини захвату знаряддя робочі органи його бокових секцій рухаються в частково розпушеному ґрунті, тому-то їх тяговий опір також зменшується, а від так, зменшується і робочий опір знаряддя в цілому. Зазвичай операція по регулюванню ширини захвату агрегату виконується або протягом першого проходу агрегату, коли оптимізується режим його роботи, або кожного разу на краю поля. В останньому є сенс, коли поле має ухил. Таким чином, запропоноване сільськогосподарське знаряддя для суцільного обробітку ґрунту має технічну можливість безступеневого плавного регулювання ширини захвату в польових умовах в залежності від ухилу поля, стану та забур'яненості ґрунтів, а також марки і технічних можливостей трактора. Запропоноване рішення прийнятне для промислового використання. В джерелах інформації сільськогосподарські знаряддя з такими ознаками автори не виявили, тому просимо надати даному рішенню правовий захист. Джерела інформації: 1. Patent 4,147,217 US. Hawkins, Jr. Foldable harrow. Sept. 12, 1977 - Apr. 3, 1979. 2. Войтюк Д. Г., Гаврилюк Г. Р. Сільськогосподарські машини. - К.: «Урожай», 1994. - С. 67, 68. 5 Комп’ютерна верстка А. Крижанівський 51754 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
