Знаряддя для обробітку ґрунту

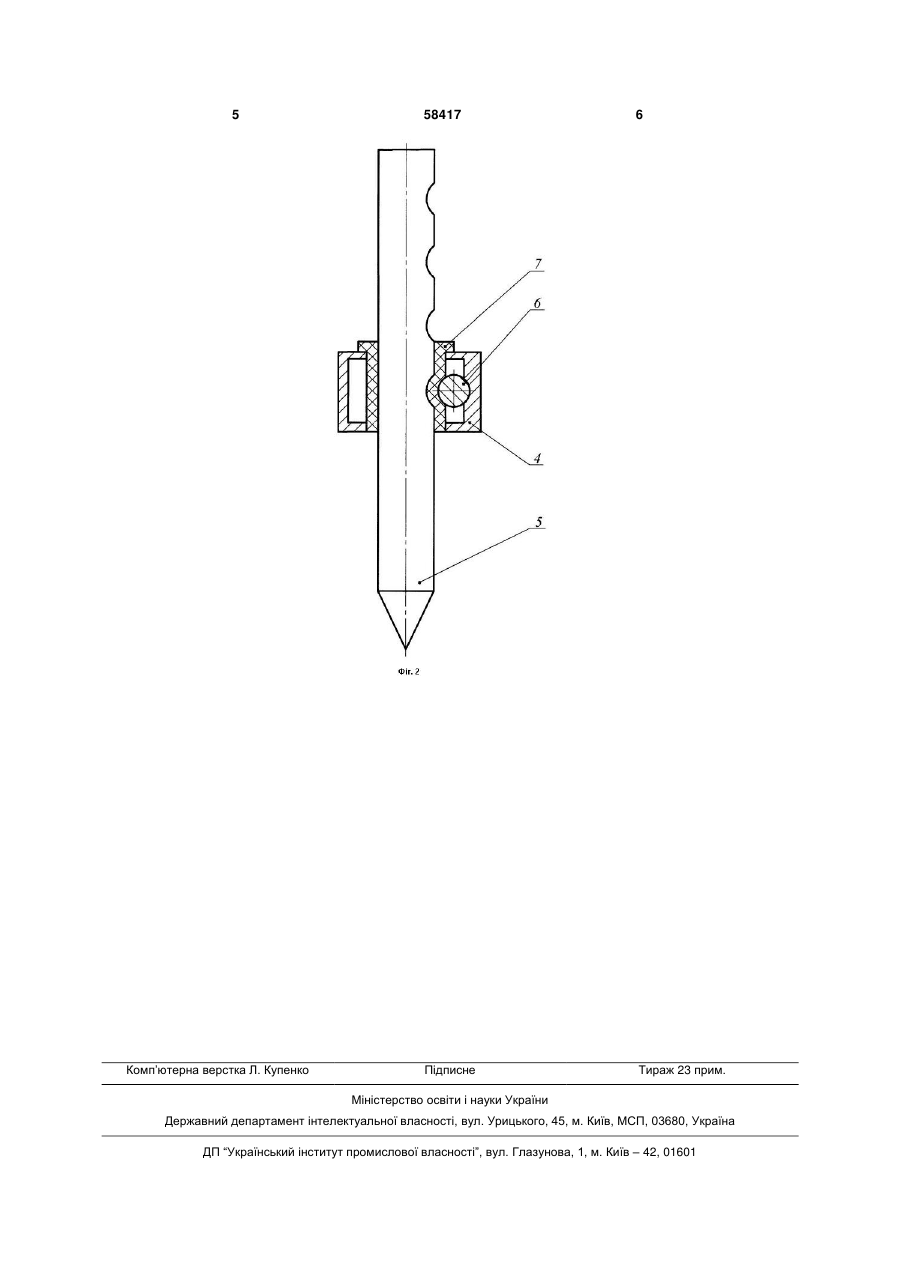

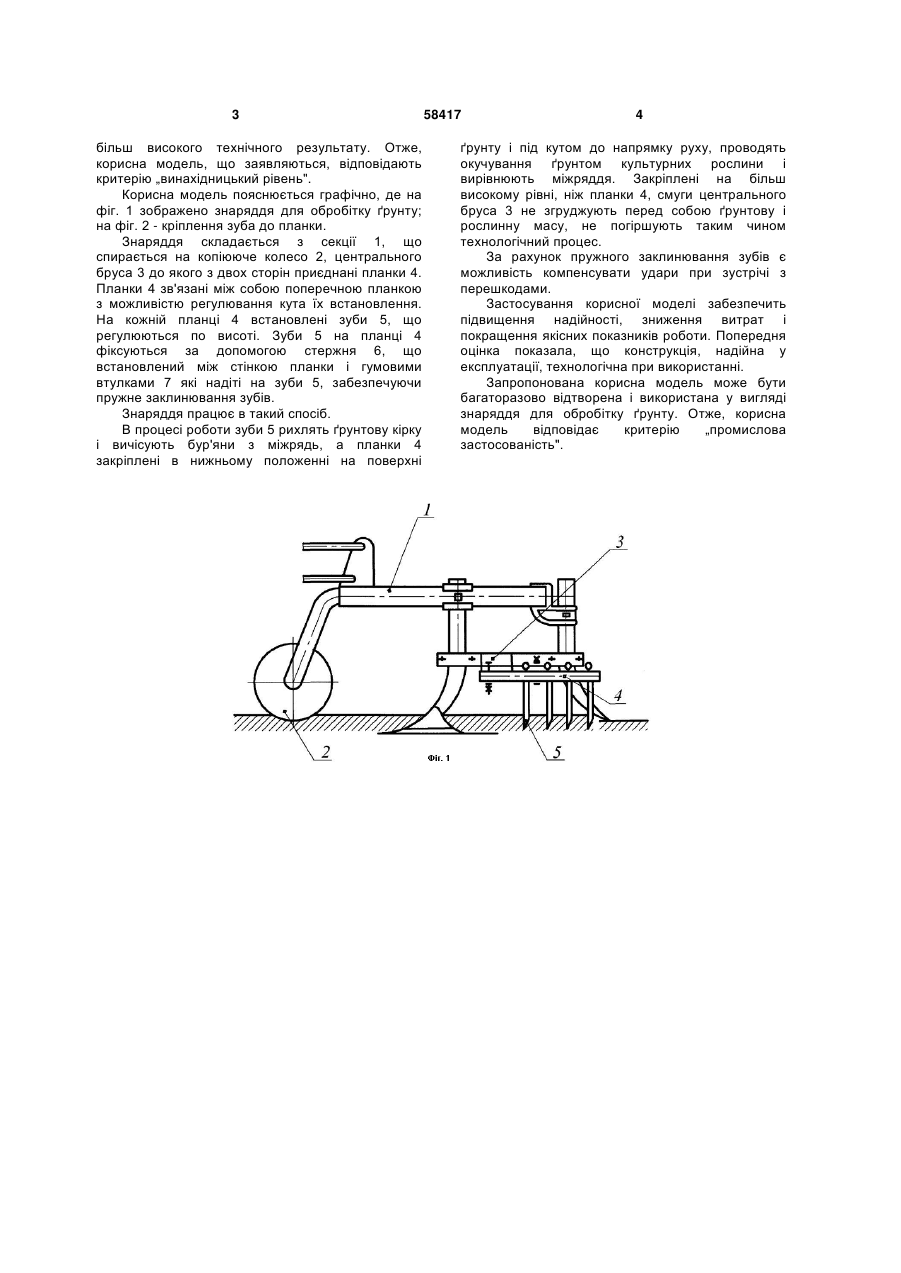

Знаряддя для обробітку ґрунту, що містить центральний брус, з'єднані з ним з можливістю зміни кута встановлення планки, на яких закріплені регульовані по висоті зуби і поперечна планка, яка встановлена нижче площини центрального бруса з зазором, більшим або рівним товщині поперечної планки, яке відрізняється тим, що зуби на планці фіксуються за допомогою стержня, встановленого між стінкою планки і гумовими втулками, які надіті на зуби, забезпечуючи пружне заклинювання зубів. (19) (21) u201011642 (22) 30.09.2010 (24) 11.04.2011 (46) 11.04.2011, Бюл.№ 7, 2011 р. (72) КОБЕЦЬ АНАТОЛІЙ СТЕПАНОВИЧ, ДЕМИДОВ ОЛЕКСАНДР АНАТОЛІЙОВИЧ, КОБЕЦЬ ОЛЕКСАНДР МИКОЛАЙОВИЧ, ХОТЮН ГРИГОРІЙ ВОЛОДИМИРОВИЧ, СОКОЛ СЕРГІЙ ПЕТРОВИЧ, ПУГАЧ АНДРІЙ МИКОЛАЙОВИЧ (73) ДНІПРОПЕТРОВСЬКИЙ ДЕРЖАВНИЙ АГРАРНИЙ УНІВЕРСИТЕТ 3 більш високого технічного результату. Отже, корисна модель, що заявляються, відповідають критерію „винахідницький рівень". Корисна модель пояснюється графічно, де на фіг. 1 зображено знаряддя для обробітку ґрунту; на фіг. 2 - кріплення зуба до планки. Знаряддя складається з секції 1, що спирається на копіююче колесо 2, центрального бруса 3 до якого з двох сторін приєднані планки 4. Планки 4 зв'язані між собою поперечною планкою з можливістю регулювання кута їх встановлення. На кожній планці 4 встановлені зуби 5, що регулюються по висоті. Зуби 5 на планці 4 фіксуються за допомогою стержня 6, що встановлений між стінкою планки і гумовими втулками 7 які надіті на зуби 5, забезпечуючи пружне заклинювання зубів. Знаряддя працює в такий спосіб. В процесі роботи зуби 5 рихлять ґрунтову кірку і вичісують бур'яни з міжрядь, а планки 4 закріплені в нижньому положенні на поверхні 58417 4 ґрунту і під кутом до напрямку руху, проводять окучування ґрунтом культурних рослини і вирівнюють міжряддя. Закріплені на більш високому рівні, ніж планки 4, смуги центрального бруса 3 не згруджують перед собою ґрунтову і рослинну масу, не погіршують таким чином технологічний процес. За рахунок пружного заклинювання зубів є можливість компенсувати удари при зустрічі з перешкодами. Застосування корисної моделі забезпечить підвищення надійності, зниження витрат і покращення якісних показників роботи. Попередня оцінка показала, що конструкція, надійна у експлуатації, технологічна при використанні. Запропонована корисна модель може бути багаторазово відтворена і використана у вигляді знаряддя для обробітку ґрунту. Отже, корисна модель відповідає критерію „промислова застосованість". 5 Комп’ютерна верстка Л. Купенко 58417 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
