Установка для дослідження взаємодії абразивного середовища з робочими органами машин

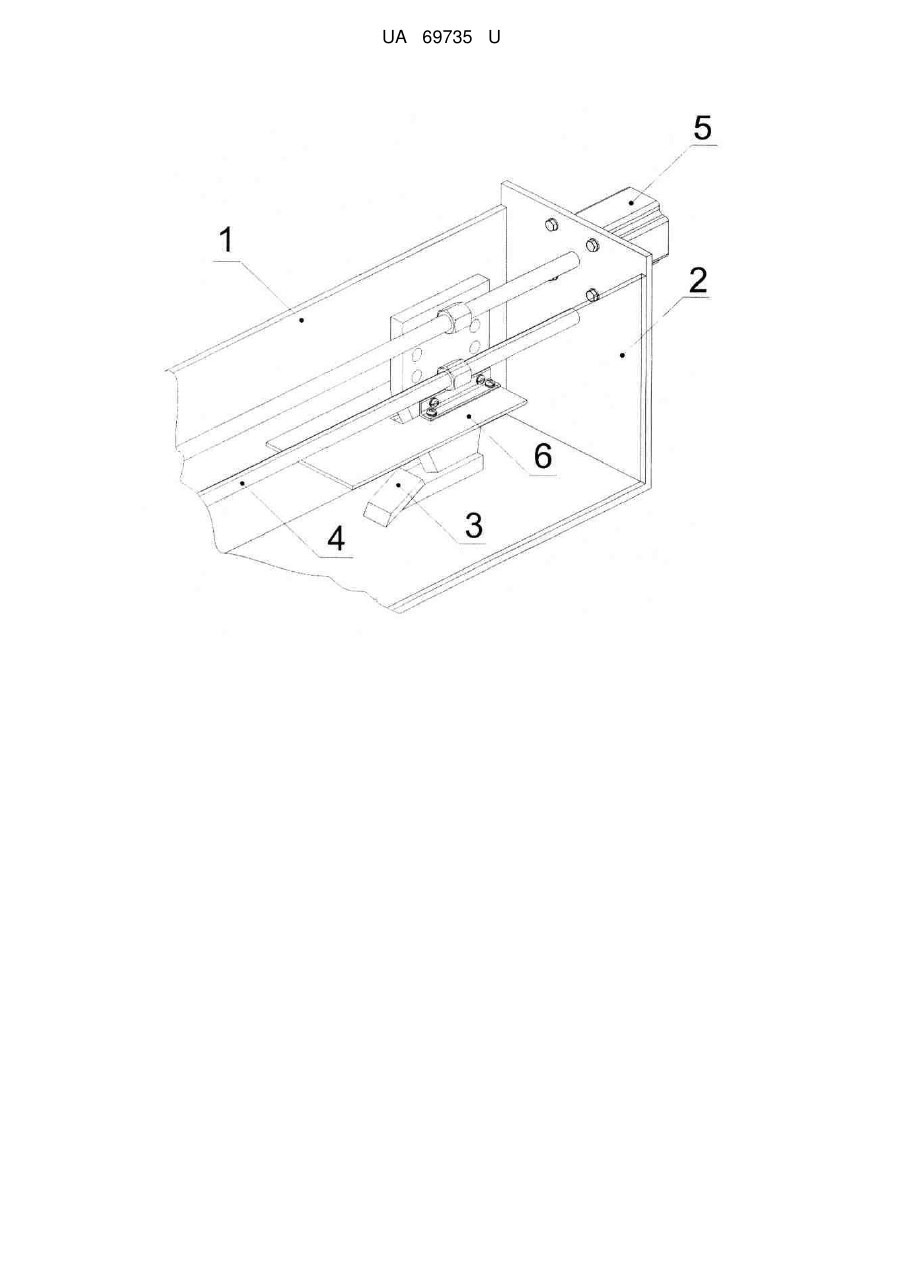

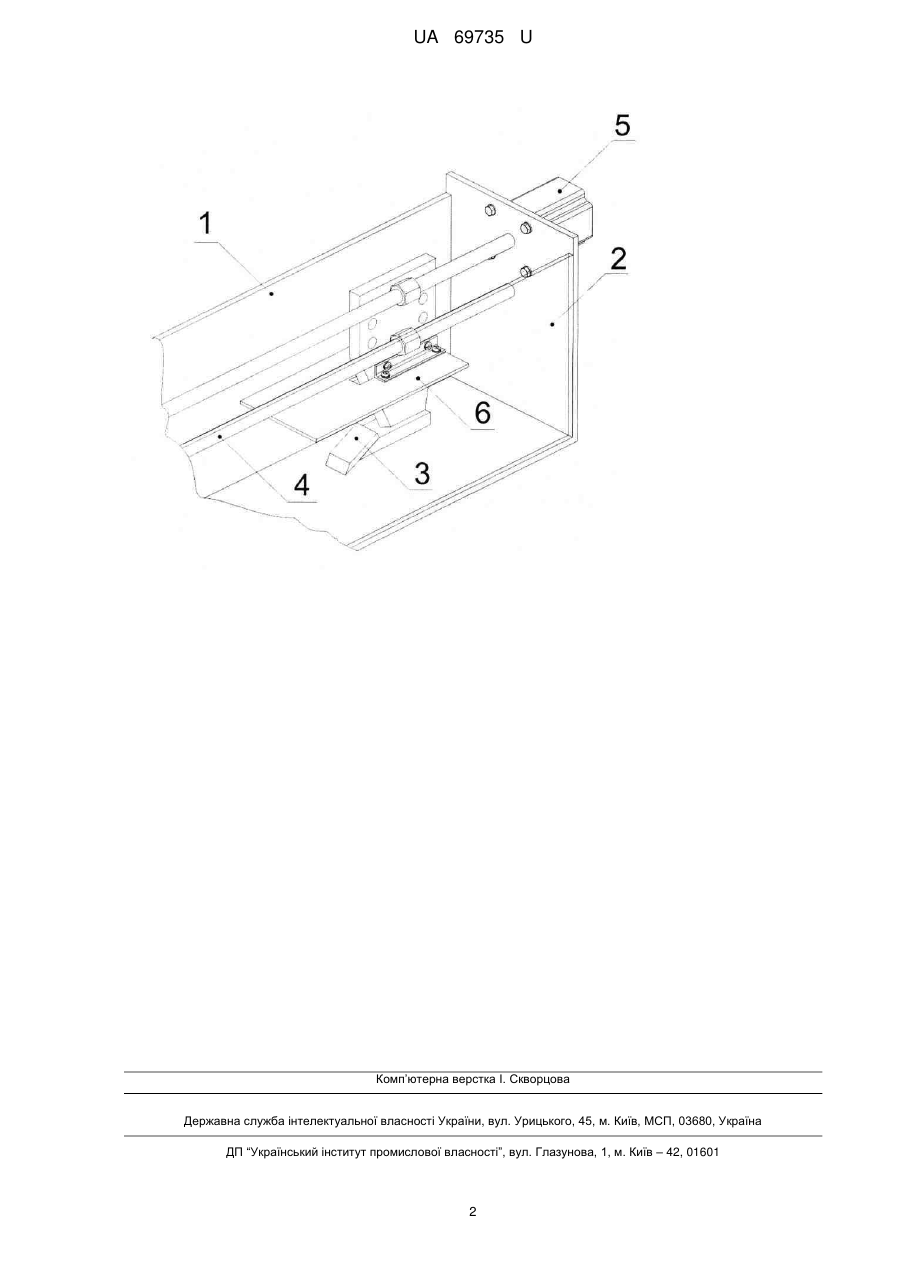

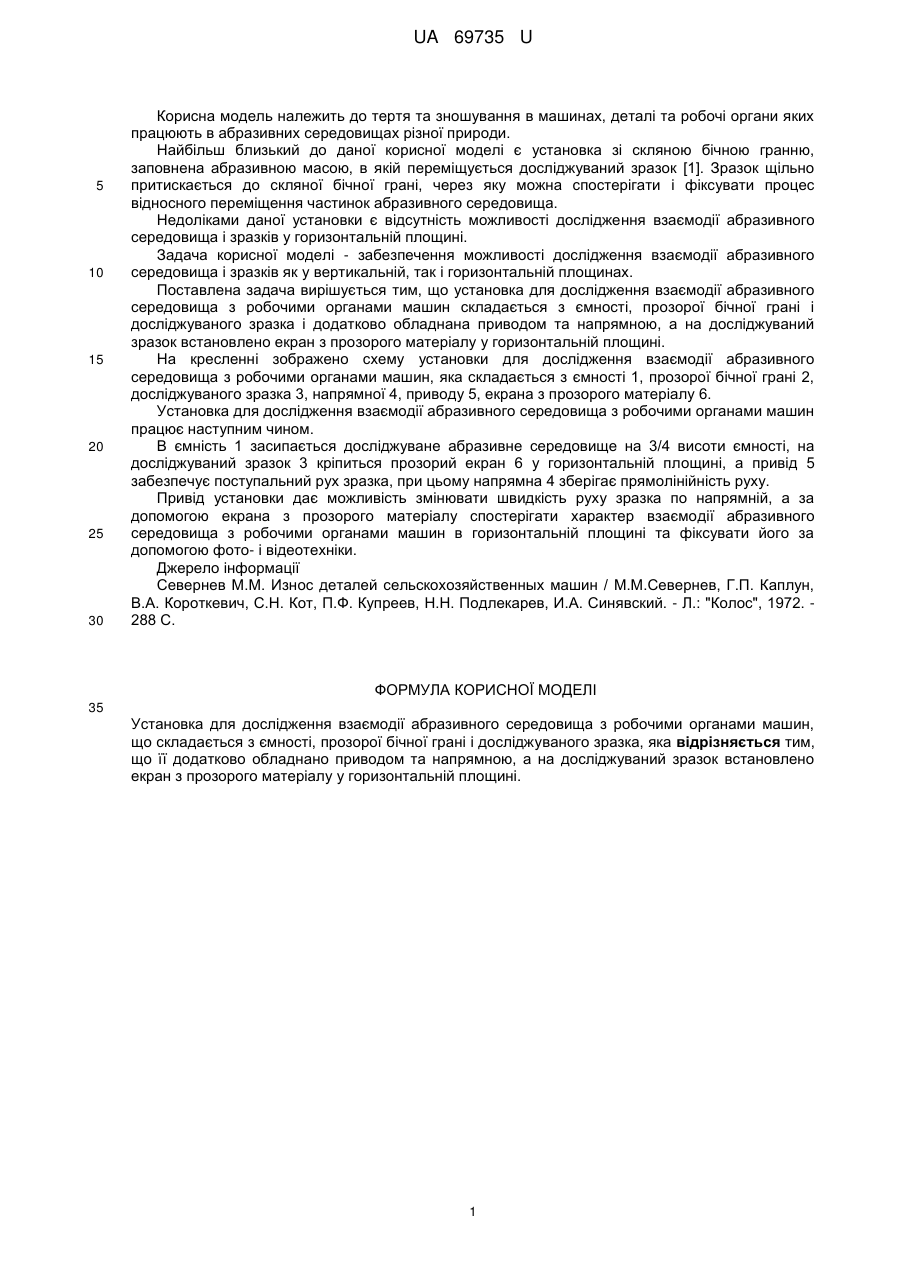

Реферат: Установка для дослідження взаємодії абразивного середовища з робочими органами машин складається з ємності, прозорої бічної грані і досліджуваного зразка. Її додатково обладнано приводом та напрямною, а на досліджуваний зразок встановлено екран з прозорого матеріалу у горизонтальній площині. UA 69735 U (12) UA 69735 U UA 69735 U 5 10 15 20 25 30 Корисна модель належить до тертя та зношування в машинах, деталі та робочі органи яких працюють в абразивних середовищах різної природи. Найбільш близький до даної корисної моделі є установка зі скляною бічною гранню, заповнена абразивною масою, в якій переміщується досліджуваний зразок [1]. Зразок щільно притискається до скляної бічної грані, через яку можна спостерігати і фіксувати процес відносного переміщення частинок абразивного середовища. Недоліками даної установки є відсутність можливості дослідження взаємодії абразивного середовища і зразків у горизонтальній площині. Задача корисної моделі - забезпечення можливості дослідження взаємодії абразивного середовища і зразків як у вертикальній, так і горизонтальній площинах. Поставлена задача вирішується тим, що установка для дослідження взаємодії абразивного середовища з робочими органами машин складається з ємності, прозорої бічної грані і досліджуваного зразка і додатково обладнана приводом та напрямною, а на досліджуваний зразок встановлено екран з прозорого матеріалу у горизонтальній площині. На кресленні зображено схему установки для дослідження взаємодії абразивного середовища з робочими органами машин, яка складається з ємності 1, прозорої бічної грані 2, досліджуваного зразка 3, напрямної 4, приводу 5, екрана з прозорого матеріалу 6. Установка для дослідження взаємодії абразивного середовища з робочими органами машин працює наступним чином. В ємність 1 засипається досліджуване абразивне середовище на 3/4 висоти ємності, на досліджуваний зразок 3 кріпиться прозорий екран 6 у горизонтальній площині, а привід 5 забезпечує поступальний рух зразка, при цьому напрямна 4 зберігає прямолінійність руху. Привід установки дає можливість змінювати швидкість руху зразка по напрямній, а за допомогою екрана з прозорого матеріалу спостерігати характер взаємодії абразивного середовища з робочими органами машин в горизонтальній площині та фіксувати його за допомогою фото- і відеотехніки. Джерело інформації Севернев М.М. Износ деталей сельскохозяйственных машин / М.М.Севернев, Г.П. Каплун, В.А. Короткевич, С.Н. Кот, П.Ф. Купреев, Н.Н. Подлекарев, И.А. Синявский. - Л.: "Колос", 1972. 288 С. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Установка для дослідження взаємодії абразивного середовища з робочими органами машин, що складається з ємності, прозорої бічної грані і досліджуваного зразка, яка відрізняється тим, що її додатково обладнано приводом та напрямною, а на досліджуваний зразок встановлено екран з прозорого матеріалу у горизонтальній площині. 1 UA 69735 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
