Ручне знаряддя зі змінними робочими органами

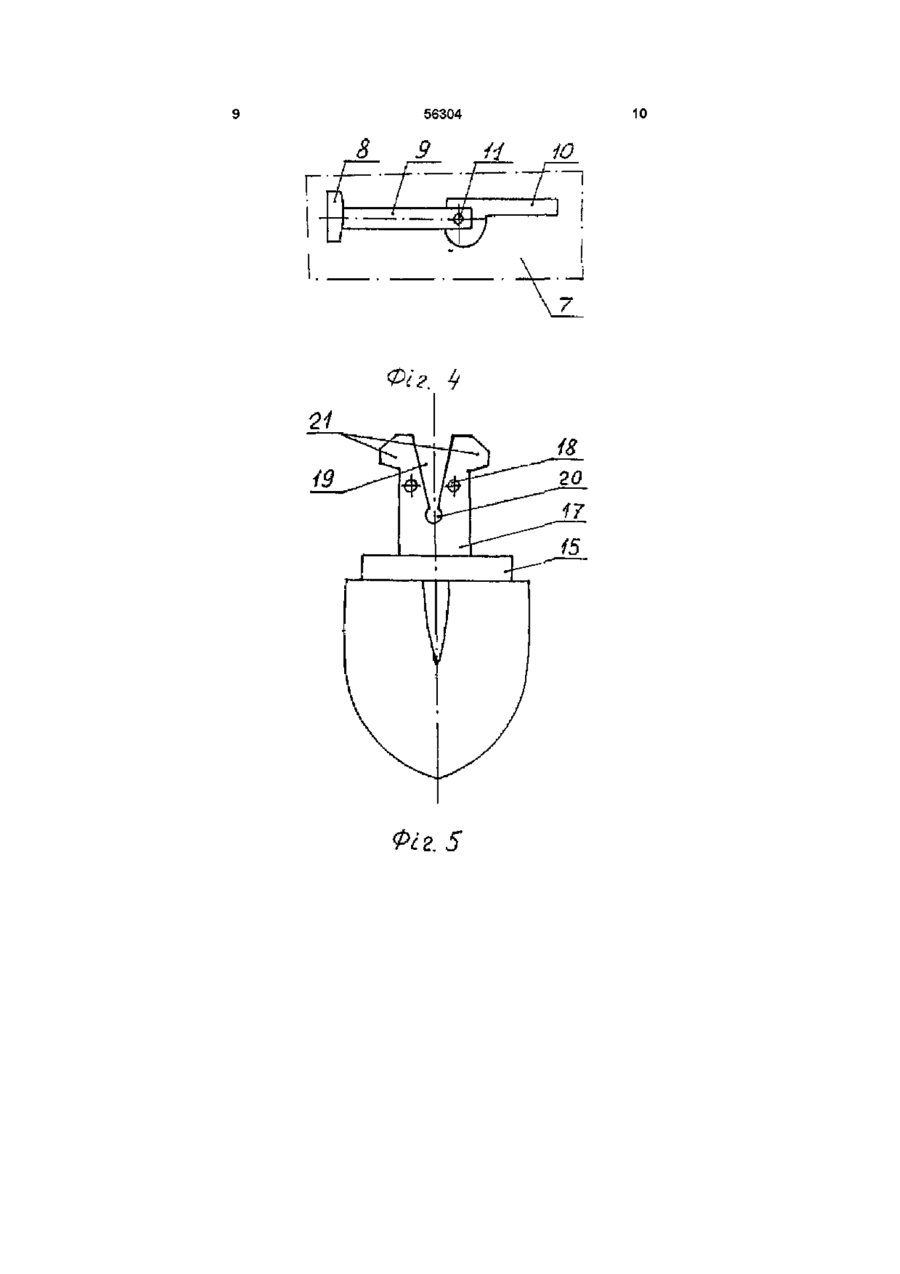

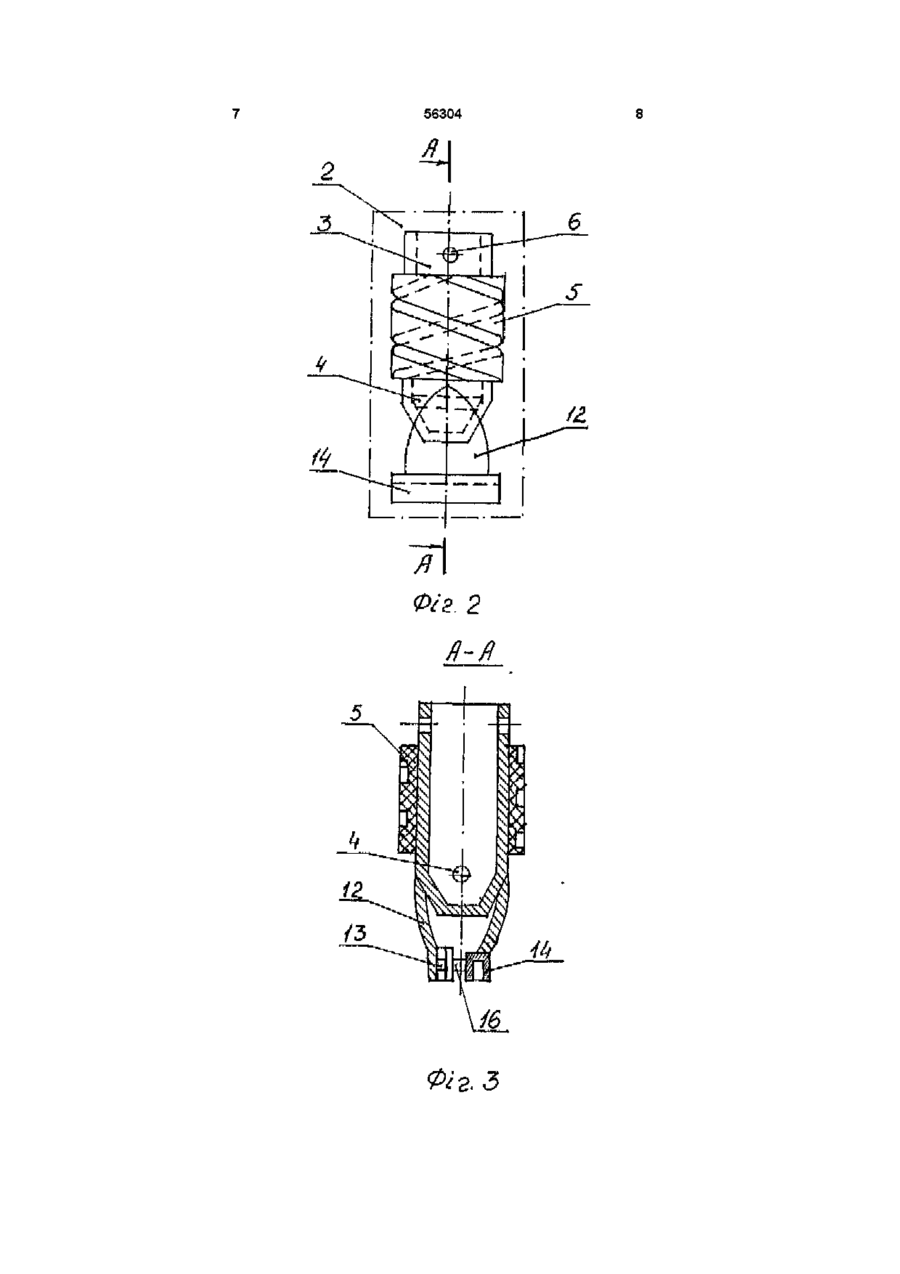

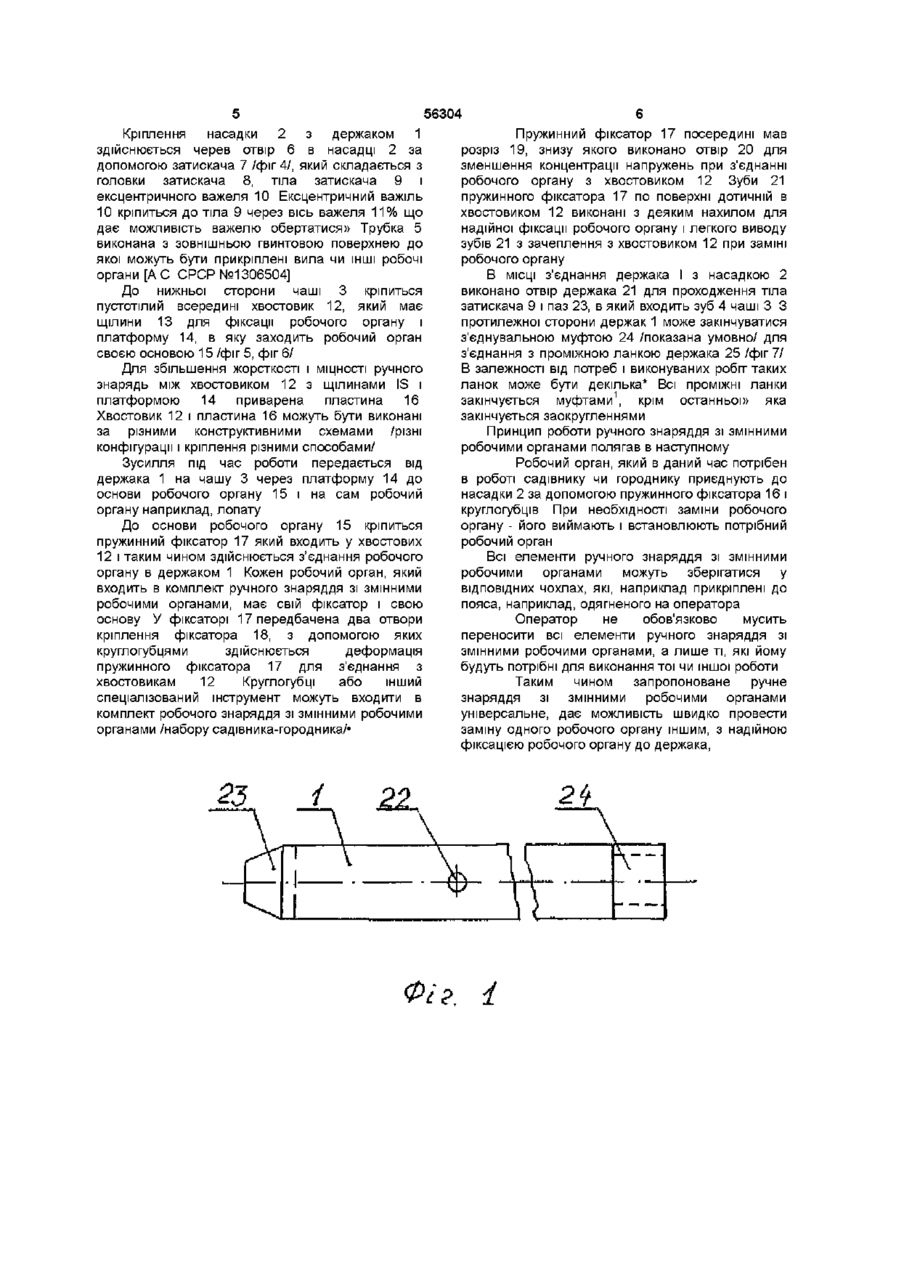

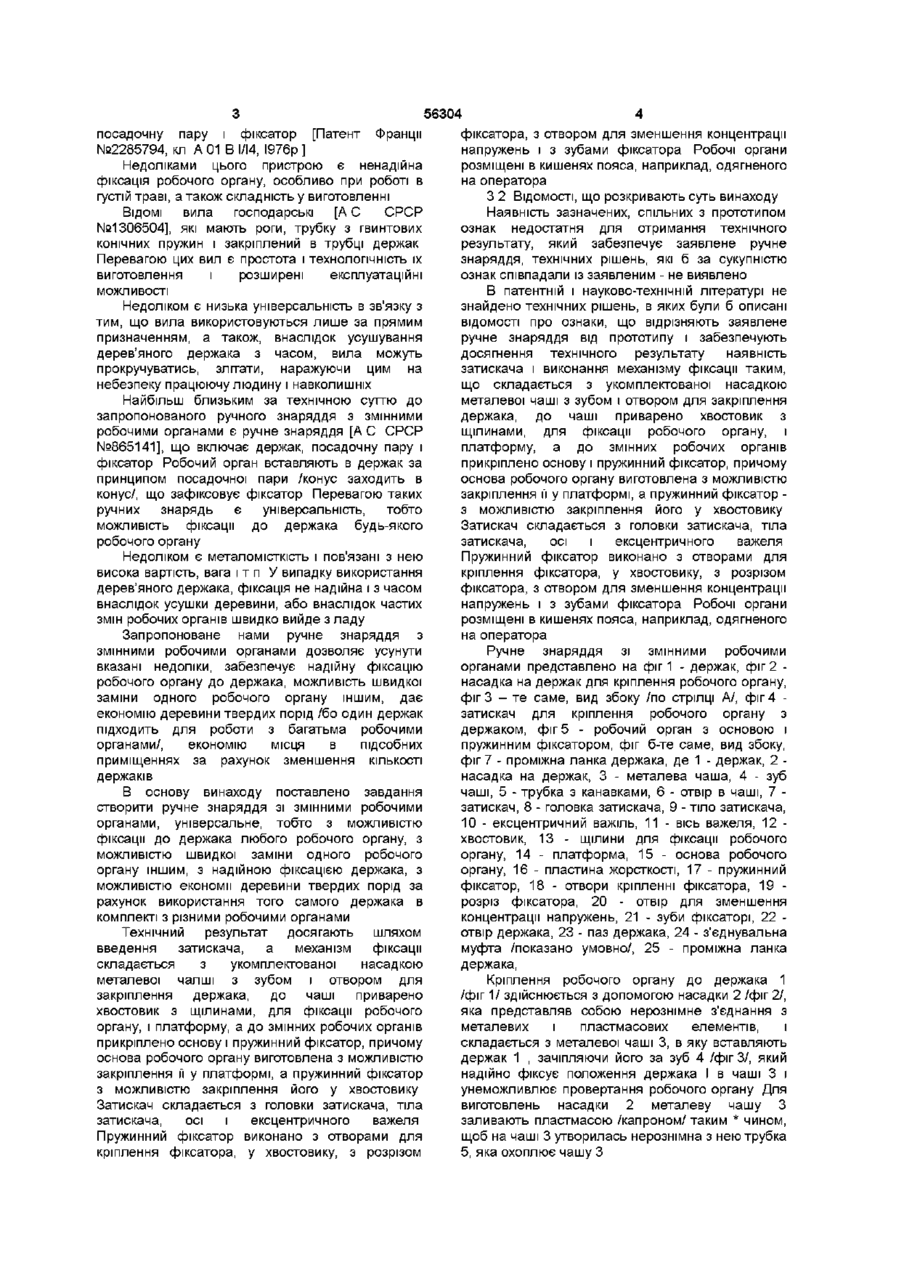

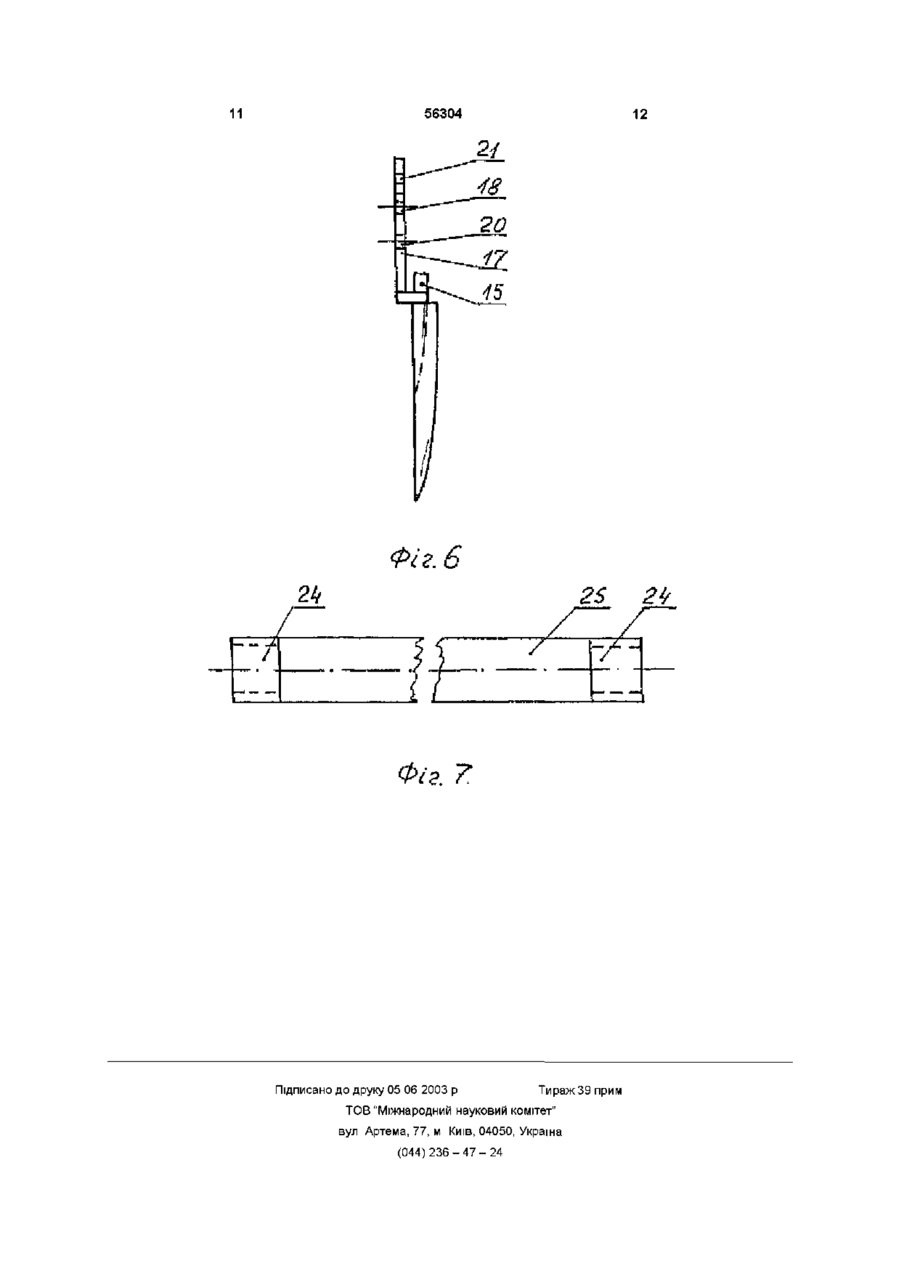

1 Ручне знаряддя зі змінними робочими органами, що включає держак, посадочну пару і механізм фіксації, яке відрізняється тим, що в нього додатково введено затискач, а механізм фіксації складається з укомплектованої насадкою металевої чаші з зубом і отвором для кріплення держака, при цьому до чаші приварено хвостовик з щілинами, для фіксації робочого органа, і платформу, а до змінних робочих органів прикріплені основа і пружинний фіксатор, причому основа робочого органа виготовлена з можливістю закріплення її у платформі, а пружинний фіксатор з можливістю закріплення його у хвостовику 2 Ручне знаряддя за п 1, яке відрізняється тим, що затискач складається з головки, тіла, осі і ексцентричного важеля, виконаного як одне ціле з віссю, а головка затискача з'єднана з тілом затискача з можливістю введення в нього осі важеля 3 Ручне знаряддя за п 1, яке відрізняється тим, що пружинний фіксатор виконано з отворами для кріплення фіксатора у хвостовику, з розрізом фіксатора, з отвором для зменшення концентрації напружень і з зубами фіксатора 4 Ручне знаряддя зі змінними робочими органами за п 1, яке відрізняється тим, що між хвостовиком і платформою приварена пластина Винахід відноситься до сільського господарства, зокрема, до ручних знарядь для обробітку грунту чи догляду за садом і може бути використаний для ручного обробітку грунту, наприклад, на присадибних, дачних, пришкільних, дослідних ділянках, чи недоступних для механізованого обробітку земельних чи садових ділянках різних форм власності ВІДОМІ ручні знаряддя для обробітку грунту [Мадзіган В М , Воловиченко А І , Дусь П Н та ІНШІ Трудове навчання Київ, Радянська школа, 1985, с 171] лопата, мотика, граблі і т п Недоліком цих знарядь є те, що кожне знаряддя використовується лише згідно з своїм призначенням, і для ручного обробітку грунту городник чи садівник повинен носити з собою всі потрібні знаряддя, наприклад, лопату, мотику, граблі, вила, косу, кошичок для знімання з дерев фруктів і т п Крім того, всі ці знаряддя потребують значних площ і об'ємів приміщень для їх зберігання Держаки до ручних знарядь виготовляють з твердих порід дерева, а це ускладнює закріплення робочого органу до держака традиційними способами /прибивання цвяхами, прикручування шурупами/ При заміні зламаного держака важко від'єднати від нього робочий орган Відоме ручне знаряддя [A G СРСР №501683], яке містить держак, робочий орган і механізм фіксації Перевагою цього знаряддя є те, що воно може використовуватися замість чотирьох окремих знарядь з поодинокими функціями, а саме, грабель, лопати, мотики, і пристрою для зрізування трави, Недоліком такого знаряддя для ручного обробітку грунту є металомісткість і складність конструкції, великі витрати часу на перестановку кожного з ріжучих елементів на 180° з подальшим закріпленням ріжучих елементів А також незручність лопати "з отворами" і неможливість використання такої лопати для сипучих матеріалів Невелика універсальність такого ручного знаряддя Відомо ручне знаряддя, яке включає держак, О О со (О Ю посадочну пару і фіксатор [Патент Франції №2285794, кл А 01 В І/І4, І976р ] Недоліками цього пристрою є ненадійна фіксація робочого органу, особливо при роботі в густій траві, а також складність у виготовленні ВІДОМІ вила господарські [А С СРСР №1306504], які мають роги, трубку з гвинтових конічних пружин і закріплений в трубці держак Перевагою цих вил є простота і технологічність їх виготовлення і розширені експлуатаційні можливості Недоліком є низька універсальність в зв'язку з тим, що вила використовуються лише за прямим призначенням, а також, внаслідок усушування дерев'яного держака з часом, вила можуть прокручуватись, злітати, наражуючи цим на небезпеку працюючу людину і навколишніх Найбільш близьким за технічною суттю до запропонованого ручного знаряддя з змінними робочими органами є ручне знаряддя [А С СРСР №865141], що включає держак, посадочну пару і фіксатор Робочий орган вставляють в держак за принципом посадочної пари /конус заходить в конус/, що зафіксовує фіксатор Перевагою таких ручних знарядь є універсальність, тобто можливість фіксації до держака будь-якого робочого органу Недоліком є металомісткість і пов'язані з нею висока вартість, вага і т п У випадку використання дерев'яного держака, фіксація не надійна і з часом внаслідок усушки деревини, або внаслідок частих змін робочих органів швидко вийде з ладу Запропоноване нами ручне знаряддя з змінними робочими органами дозволяє усунути вказані недоліки, забезпечує надійну фіксацію робочого органу до держака, можливість швидкої заміни одного робочого органу іншим, дає економію деревини твердих порід /бо один держак підходить для роботи з багатьма робочими органами/, економію місця в підсобних приміщеннях за рахунок зменшення КІЛЬКОСТІ держаків В основу винаходу поставлено завдання створити ручне знаряддя зі змінними робочими органами, універсальне, тобто з можливістю фіксації до держака любого робочого органу, з можливістю швидкої заміни одного робочого органу іншим, з надійною фіксацією держака, з можливістю економії деревини твердих порід за рахунок використання того самого держака в комплекті з різними робочими органами Технічний результат досягають шляхом введення затискача, а механізм фіксації складається з укомплектованої насадкою металевої чалші з зубом і отвором для закріплення держака, до чаші приварено хвостовик з щілинами, для фіксації робочого органу, і платформу, а до змінних робочих органів прикріплено основу і пружинний фіксатор, причому основа робочого органу виготовлена з можливістю закріплення її у платформі, а пружинний фіксатор з можливістю закріплення його у хвостовику Затискач складається з головки затискача, тіла затискача, осі і ексцентричного важеля Пружинний фіксатор виконано з отворами для кріплення фіксатора, у хвостовику, з розрізом 56304 фіксатора, з отвором для зменшення концентрації напружень і з зубами фіксатора Робочі органи розміщені в кишенях пояса, наприклад, одягненого на оператора З 2 ВІДОМОСТІ, ЩО розкривають суть винаходу Наявність зазначених, спільних з прототипом ознак недостатня для отримання технічного результату, який забезпечує заявлене ручне знаряддя, технічних рішень, які б за сукупністю ознак співпадали із заявленим - не виявлено В патентній і науково-технічній літературі не знайдено технічних рішень, в яких були б описані ВІДОМОСТІ про ознаки, що відрізняють заявлене ручне знаряддя від прототипу і забезпечують досягнення технічного результату наявність затискача і виконання механізму фіксації таким, що складається з укомплектованої насадкою металевої чаші з зубом і отвором для закріплення держака, до чаші приварено хвостовик з щілинами, для фіксації робочого органу, і платформу, а до змінних робочих органів прикріплено основу і пружинний фіксатор, причому основа робочого органу виготовлена з можливістю закріплення її у платформі, а пружинний фіксатор з можливістю закріплення його у хвостовику Затискач складається з головки затискача, тіла затискача, осі і ексцентричного важеля Пружинний фіксатор виконано з отворами для кріплення фіксатора, у хвостовику, з розрізом фіксатора, з отвором для зменшення концентрації напружень і з зубами фіксатора Робочі органи розміщені в кишенях пояса, наприклад, одягненого на оператора Ручне знаряддя зі змінними робочими органами представлено на фіг 1 - держак, фіг 2 насадка на держак для кріплення робочого органу, фіг 3 - те саме, вид збоку /по стрілці А/, фіг 4 затискач для кріплення робочого органу з держаком, фіг 5 - робочий орган з основою і пружинним фіксатором, фіг б-те саме, вид збоку, фіг 7 - проміжна ланка держака, де 1 - держак, 2 насадка на держак, 3 - металева чаша, 4 - зуб чаші, 5 - трубка з канавками, 6 - отвір в чаші, 7 затискач, 8 - головка затискача, 9 - тіло затискача, 10 - ексцентричний важіль, 11 - вісь важеля, 12 хвостовик, 13 - щілини для фіксації робочого органу, 14 - платформа, 15 - основа робочого органу, 16 - пластина жорсткості, 17 - пружинний фіксатор, 18 - отвори кріпленні фіксатора, 19 розріз фіксатора, 20 - отвір для зменшення концентрації напружень, 21 - зуби фіксаторі, 22 отвір держака, 23 - паз держака, 24 - з'єднувальна муфта /показано умовно/, 25 - проміжна ланка держака, Кріплення робочого органу до держака 1 /фіг 1/ здійснюється з допомогою насадки 2 /фіг 2/, яка представляв собою нерознімне з'єднання з металевих і пластмасових елементів, і складається з металевої чаші 3, в яку вставляють держак 1 , зачіпляючи його за зуб 4 /фіг 3/, який надійно фіксує положення держака І в чаші 3 і унеможливлює провертання робочого органу Для виготовлень насадки 2 металеву чашу З заливають пластмасою /капроном/ таким * чином, щоб на чаші 3 утворилась нерознімна з нею трубка 5, яка охоплює чашу З 56304 Кріплення насадки 2 з держаком 1 здійснюється черев отвір 6 в насадці 2 за допомогою затискача 7 /фіг 4/, який складається з головки затискача 8, тіла затискача 9 і ексцентричного важеля 10 Ексцентричний важіль 10 кріпиться до тіла 9 через вісь важеля 11% що дає можливість важелю обертатися» Трубка 5 виконана з зовнішньою гвинтовою поверхнею до якої можуть бути прикріплені вила чи ІНШІ робочі органи [А С СРСР №1306504] До нижньої сторони чаші 3 кріпиться пустотілий всередині хвостовик 12, який має щілини 13 для фіксації робочого органу і платформу 14, в яку заходить робочий орган своєю основою 15 /фіг 5, фіг 6/ Для збільшення жорсткості і МІЦНОСТІ ручного знарядь між хвостовиком 12 з щілинами IS і платформою 14 приварена пластина 16 Хвостовик 12 і пластина 16 можуть бути виконані за різними конструктивними схемами /різні конфігурації і кріплення різними способами/ Зусилля під час роботи передається від держака 1 на чашу 3 через платформу 14 до основи робочого органу 15 і на сам робочий органу наприклад, лопату До основи робочого органу 15 кріпиться пружинний фіксатор 17 який входить у хвостових 12 і таким чином здійснюється з'єднання робочого органу в держаком 1 Кожен робочий орган, який входить в комплект ручного знаряддя зі змінними робочими органами, має свій фіксатор і свою основу У фіксаторі 17 передбачена два отвори кріплення фіксатора 18, з допомогою яких круглогубцями здійснюється деформація пружинного фіксатора 17 для з'єднання з хвостовикам 12 Круглогубці або інший спеціалізований інструмент можуть входити в комплект робочого знаряддя зі змінними робочими органами /набору садівника-городникаЛ Фіг. Пружинний фіксатор 17 посередині мав розріз 19, знизу якого виконано отвір 20 для зменшення концентрації напружень при з'єднанні робочого органу з хвостовиком 12 Зуби 21 пружинного фіксатора 17 по поверхні дотичній в хвостовиком 12 виконані з деяким нахилом для надійної фіксації робочого органу і легкого виводу зубів 21 з зачеплення з хвостовиком 12 при заміні робочого органу В МІСЦІ з'єднання держака І з насадкою 2 виконано отвір держака 21 для проходження тіла затискача 9 і паз 23, в який входить зуб 4 чаші З З протилежної сторони держак 1 може закінчуватися з'єднувальною муфтою 24 /показана умовно/ для з'єднання з проміжною ланкою держака 25 /фіг 7/ В залежності від потреб і виконуваних робіт таких ланок може бути декілька* Всі проміжні ланки закінчується муфтами1, крім останньої» яка закінчується заокругленнями Принцип роботи ручного знаряддя зі змінними робочими органами полягав в наступному Робочий орган, який в даний час потрібен в роботі садівнику чи городнику приєднують до насадки 2 за допомогою пружинного фіксатора 16 і круглогубців При необхідності заміни робочого органу - його виймають і встановлюють потрібний робочий орган Всі елементи ручного знаряддя зі змінними робочими органами можуть зберігатися у ВІДПОВІДНИХ чохлах, які, наприклад прикріплені до пояса, наприклад, одягненого на оператора Оператор не обов'язково мусить переносити всі елементи ручного знаряддя зі змінними робочими органами, а лише ті, які йому будуть потрібні для виконання тої чи іншої роботи Таким чином запропоноване ручне знаряддя зі змінними робочими органами універсальне, дає можливість швидко провести заміну одного робочого органу іншим, з надійною фіксацією робочого органу до держака, і 56304 10 56304 8 9 Фіг. 5 НЮ 11 56304 12 Фіг. 6 Фіг. 7. Підписано до друку 05 06 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
