Спосіб подачі повітряно-водяного струменя

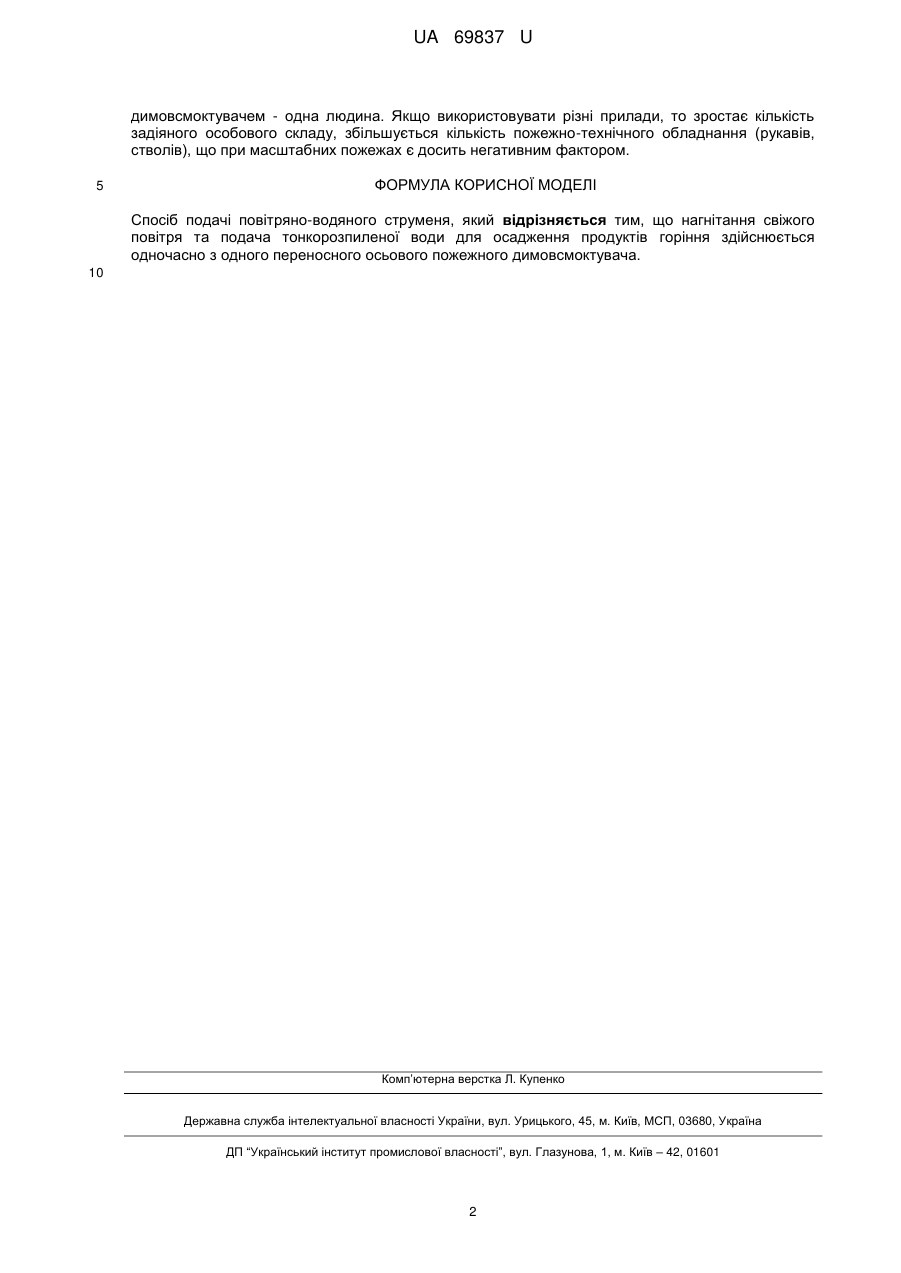

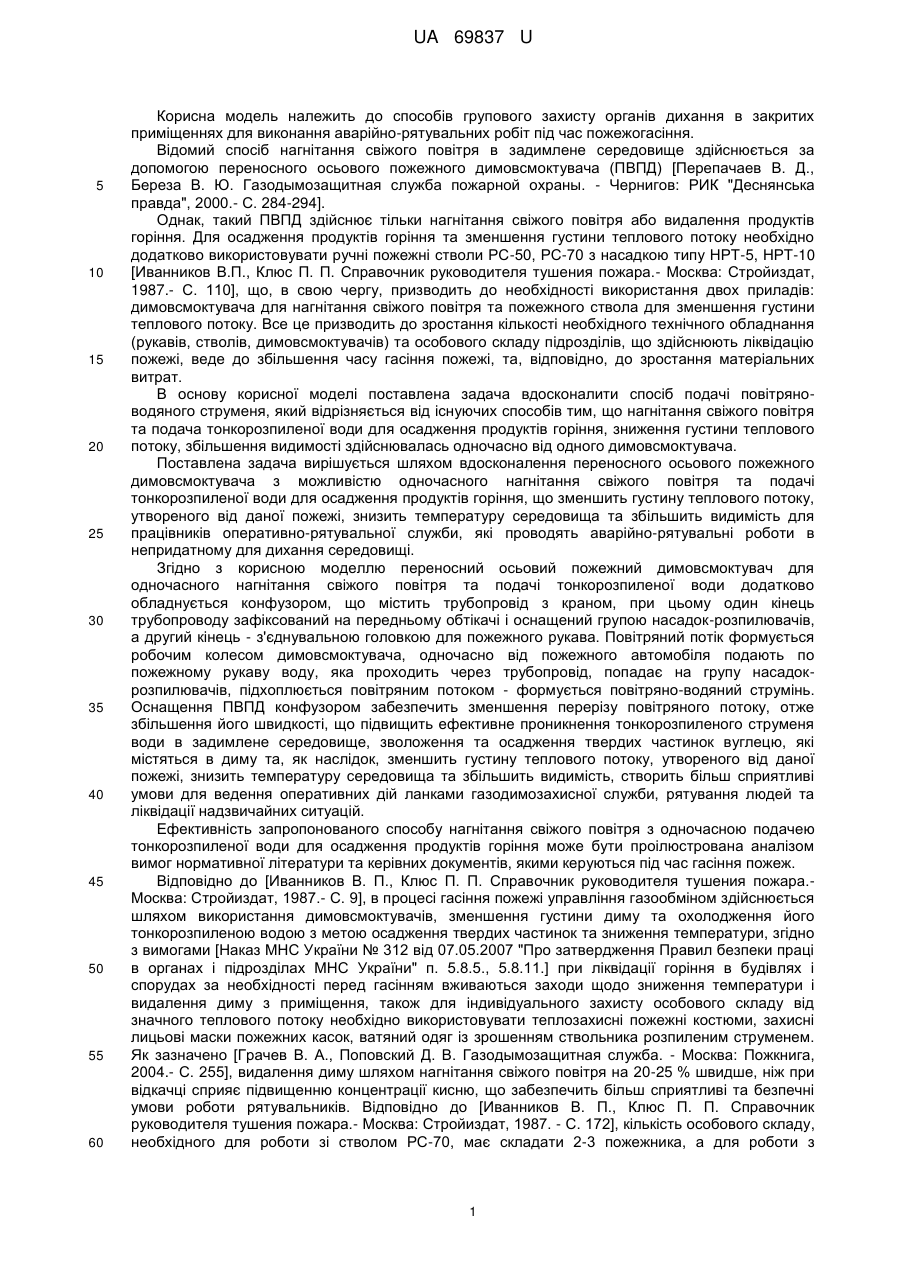

Реферат: Спосіб подачі повітряно-водяного струменя включає нагнітання свіжого повітря та подачу тонкорозпиленої води одночасно з одного переносного осьового пожежного димовсмоктувача. UA 69837 U (12) UA 69837 U UA 69837 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до способів групового захисту органів дихання в закритих приміщеннях для виконання аварійно-рятувальних робіт під час пожежогасіння. Відомий спосіб нагнітання свіжого повітря в задимлене середовище здійснюється за допомогою переносного осьового пожежного димовсмоктувача (ПВПД) [Перепачаев В. Д., Береза В. Ю. Газодымозащитная служба пожарной охраны. - Чернигов: РИК "Деснянська правда", 2000.- С. 284-294]. Однак, такий ПВПД здійснює тільки нагнітання свіжого повітря або видалення продуктів горіння. Для осадження продуктів горіння та зменшення густини теплового потоку необхідно додатково використовувати ручні пожежні стволи РС-50, РС-70 з насадкою типу НРТ-5, НРТ-10 [Иванников В.П., Клюс П. П. Справочник руководителя тушения пожара.- Москва: Стройиздат, 1987.- С. 110], що, в свою чергу, призводить до необхідності використання двох приладів: димовсмоктувача для нагнітання свіжого повітря та пожежного ствола для зменшення густини теплового потоку. Все це призводить до зростання кількості необхідного технічного обладнання (рукавів, стволів, димовсмоктувачів) та особового складу підрозділів, що здійснюють ліквідацію пожежі, веде до збільшення часу гасіння пожежі, та, відповідно, до зростання матеріальних витрат. В основу корисної моделі поставлена задача вдосконалити спосіб подачі повітряноводяного струменя, який відрізняється від існуючих способів тим, що нагнітання свіжого повітря та подача тонкорозпиленої води для осадження продуктів горіння, зниження густини теплового потоку, збільшення видимості здійснювалась одночасно від одного димовсмоктувача. Поставлена задача вирішується шляхом вдосконалення переносного осьового пожежного димовсмоктувача з можливістю одночасного нагнітання свіжого повітря та подачі тонкорозпиленої води для осадження продуктів горіння, що зменшить густину теплового потоку, утвореного від даної пожежі, знизить температуру середовища та збільшить видимість для працівників оперативно-рятувальної служби, які проводять аварійно-рятувальні роботи в непридатному для дихання середовищі. Згідно з корисною моделлю переносний осьовий пожежний димовсмоктувач для одночасного нагнітання свіжого повітря та подачі тонкорозпиленої води додатково обладнується конфузором, що містить трубопровід з краном, при цьому один кінець трубопроводу зафіксований на передньому обтікачі і оснащений групою насадок-розпилювачів, а другий кінець - з'єднувальною головкою для пожежного рукава. Повітряний потік формується робочим колесом димовсмоктувача, одночасно від пожежного автомобіля подають по пожежному рукаву воду, яка проходить через трубопровід, попадає на групу насадокрозпилювачів, підхоплюється повітряним потоком - формується повітряно-водяний струмінь. Оснащення ПВПД конфузором забезпечить зменшення перерізу повітряного потоку, отже збільшення його швидкості, що підвищить ефективне проникнення тонкорозпиленого струменя води в задимлене середовище, зволоження та осадження твердих частинок вуглецю, які містяться в диму та, як наслідок, зменшить густину теплового потоку, утвореного від даної пожежі, знизить температуру середовища та збільшить видимість, створить більш сприятливі умови для ведення оперативних дій ланками газодимозахисної служби, рятування людей та ліквідації надзвичайних ситуацій. Ефективність запропонованого способу нагнітання свіжого повітря з одночасною подачею тонкорозпиленої води для осадження продуктів горіння може бути проілюстрована аналізом вимог нормативної літератури та керівних документів, якими керуються під час гасіння пожеж. Відповідно до [Иванников В. П., Клюс П. П. Справочник руководителя тушения пожара.Москва: Стройиздат, 1987.- С. 9], в процесі гасіння пожежі управління газообміном здійснюється шляхом використання димовсмоктувачів, зменшення густини диму та охолодження його тонкорозпиленою водою з метою осадження твердих частинок та зниження температури, згідно з вимогами [Наказ МНС України № 312 від 07.05.2007 "Про затвердження Правил безпеки праці в органах і підрозділах МНС України" п. 5.8.5., 5.8.11.] при ліквідації горіння в будівлях і спорудах за необхідності перед гасінням вживаються заходи щодо зниження температури і видалення диму з приміщення, також для індивідуальногозахисту особового складу від значного теплового потоку необхідно використовувати теплозахисні пожежні костюми, захисні лицьові маски пожежних касок, ватяний одяг із зрошенням ствольника розпиленим струменем. Як зазначено [Грачев В. А., Поповский Д. В. Газодымозащитная служба. - Москва: Пожкнига, 2004.- С. 255], видалення диму шляхом нагнітання свіжого повітря на 20-25 % швидше, ніж при відкачці сприяє підвищенню концентрації кисню, що забезпечить більш сприятливі та безпечні умови роботи рятувальників. Відповідно до [Иванников В. П., Клюс П. П. Справочник руководителя тушения пожара.- Москва: Стройиздат, 1987. - С. 172], кількість особового складу, необхідного для роботи зі стволом РС-70, має складати 2-3 пожежника, а для роботи з 1 UA 69837 U димовсмоктувачем - одна людина. Якщо використовувати різні прилади, то зростає кількість задіяного особового складу, збільшується кількість пожежно-технічного обладнання (рукавів, стволів), що при масштабних пожежах є досить негативним фактором. 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ Спосіб подачі повітряно-водяного струменя, який відрізняється тим, що нагнітання свіжого повітря та подача тонкорозпиленої води для осадження продуктів горіння здійснюється одночасно з одного переносного осьового пожежного димовсмоктувача. 10 Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
