Установка для розігріву та плавлення в’язких речовин

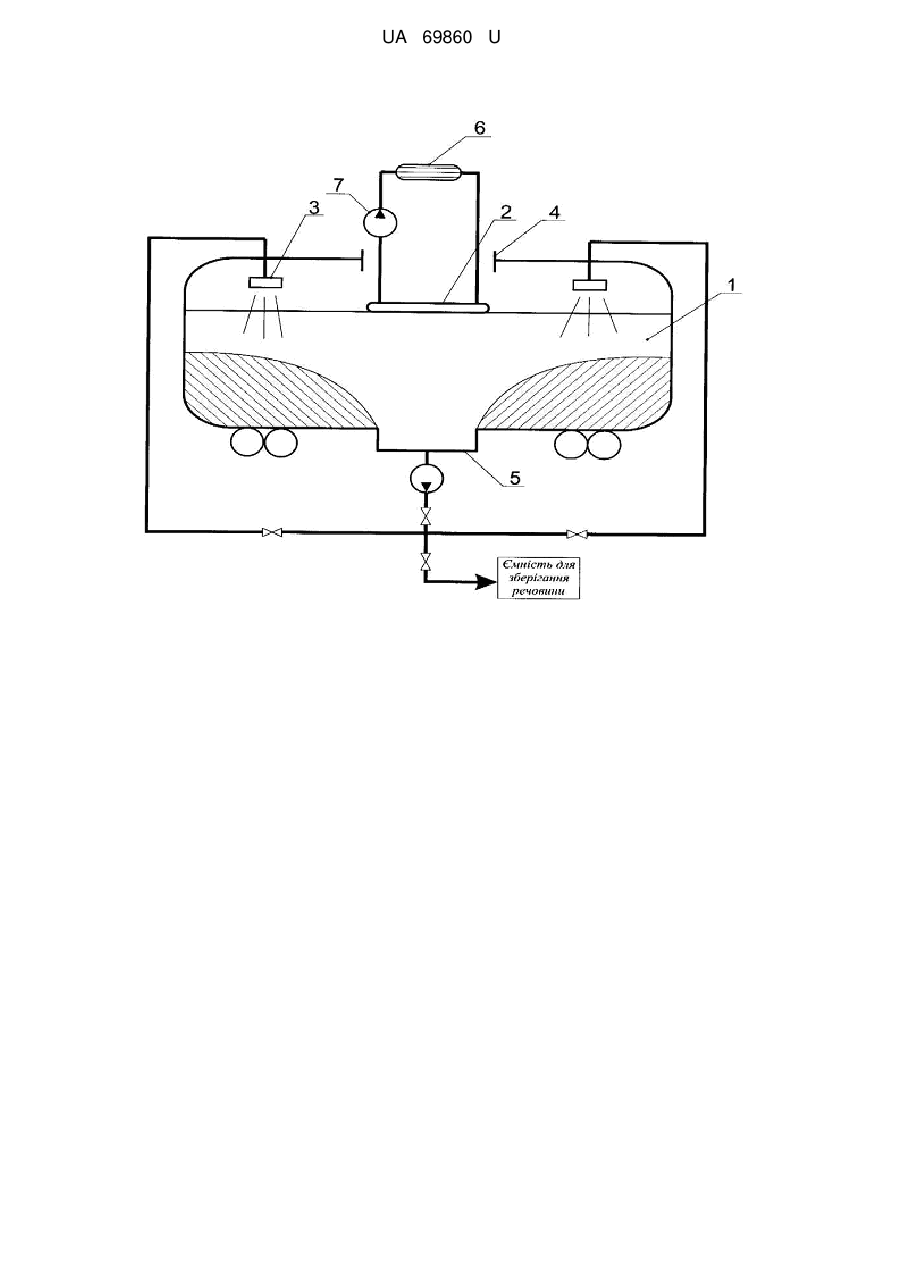

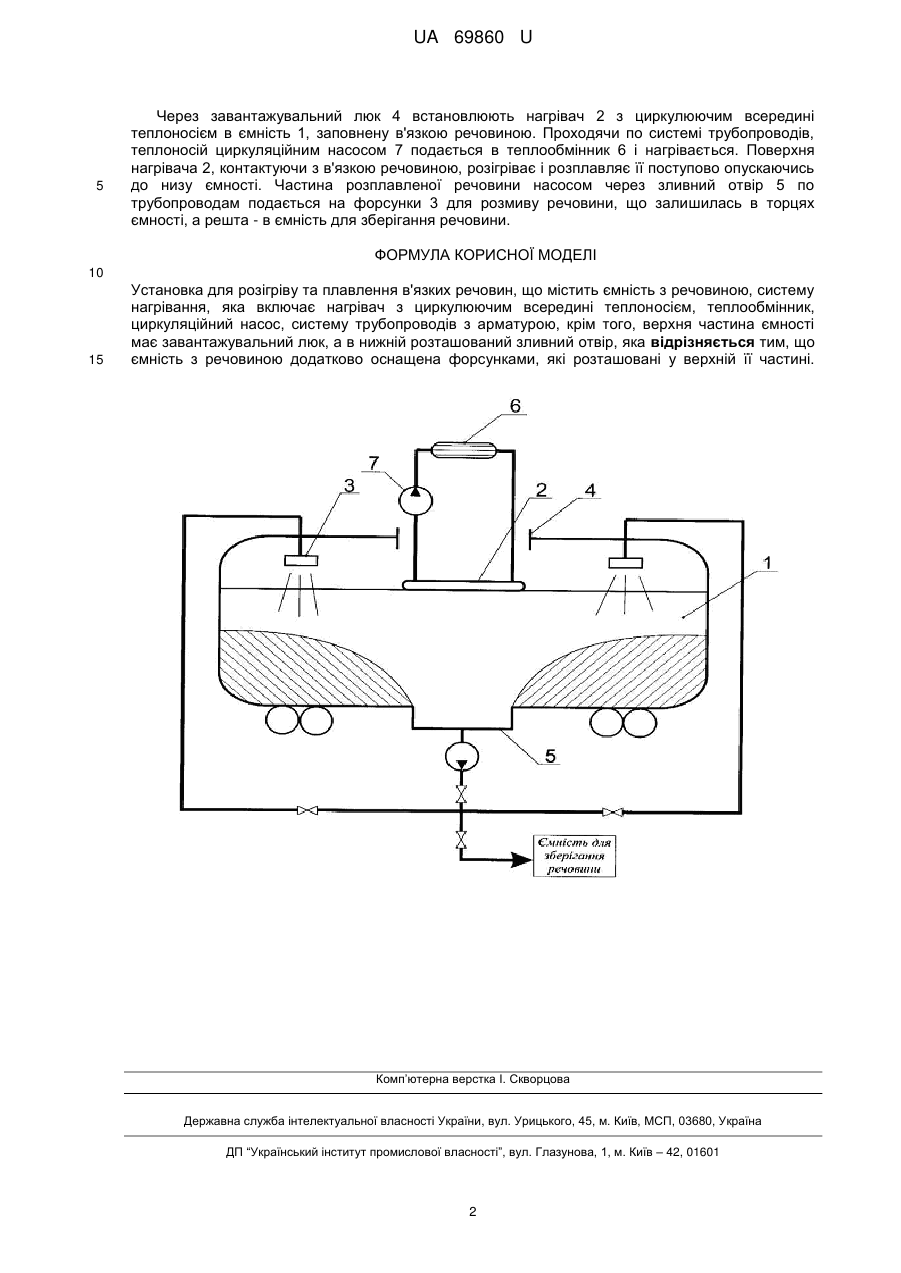

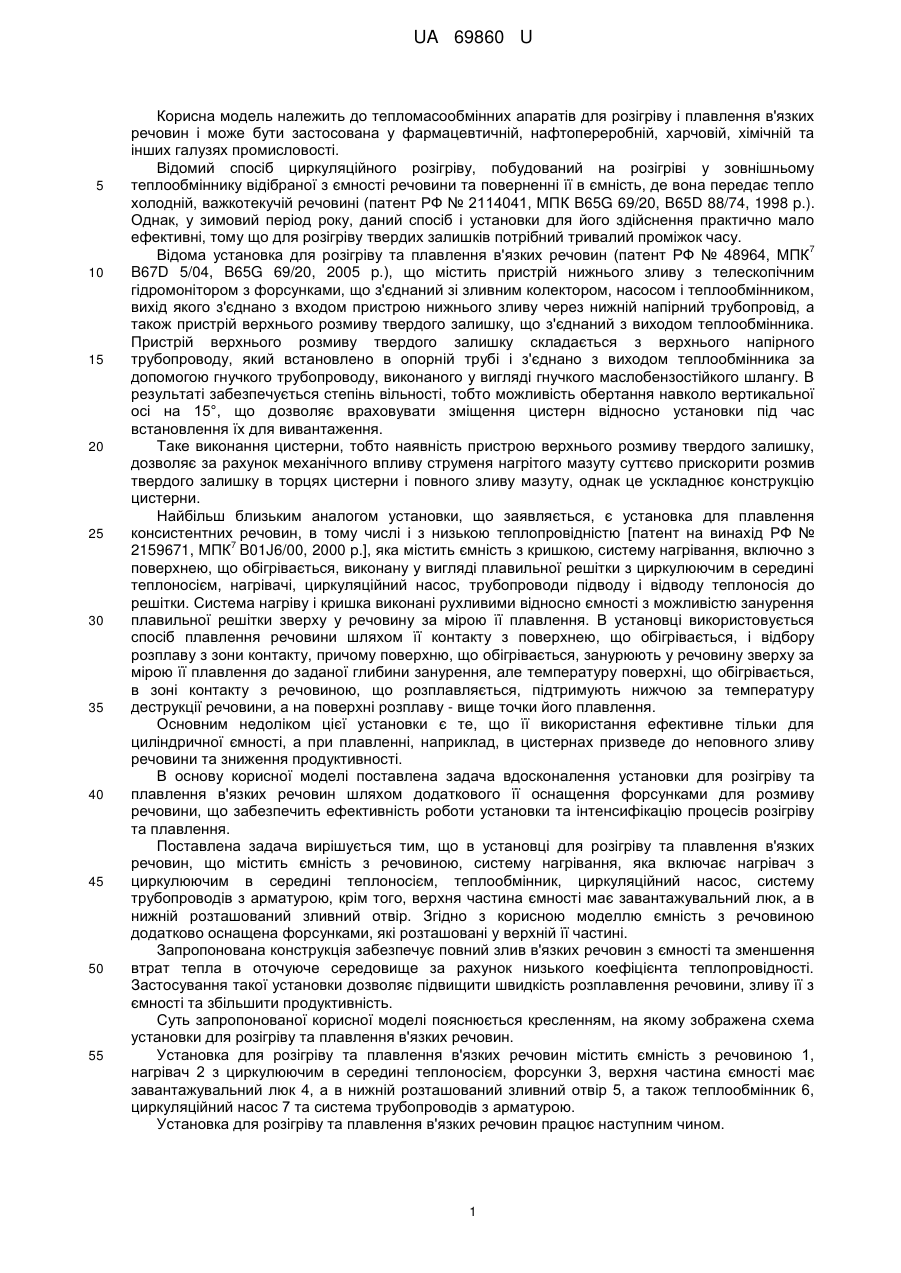

Реферат: Установка для розігріву та плавлення в'язких речовин містить ємність з речовиною, систему нагрівання, теплообмінник, циркуляційний насос, систему трубопроводів з арматурою. Верхня частина ємності має завантажувальний люк, а в нижній розташований зливний отвір. UA 69860 U (54) УСТАНОВКА ДЛЯ РОЗІГРІВУ ТА ПЛАВЛЕННЯ В'ЯЗКИХ РЕЧОВИН UA 69860 U UA 69860 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до тепломасообмінних апаратів для розігріву і плавлення в'язких речовин і може бути застосована у фармацевтичній, нафтопереробній, харчовій, хімічній та інших галузях промисловості. Відомий спосіб циркуляційного розігріву, побудований на розігріві у зовнішньому теплообміннику відібраної з ємності речовини та поверненні її в ємність, де вона передає тепло холодній, важкотекучій речовині (патент РФ № 2114041, МПК B65G 69/20, B65D 88/74, 1998 p.). Однак, у зимовий період року, даний спосіб і установки для його здійснення практично мало ефективні, тому що для розігріву твердих залишків потрібний тривалий проміжок часу. 7 Відома установка для розігріву та плавлення в'язких речовин (патент РФ № 48964, МПК B67D 5/04, B65G 69/20, 2005 p.), що містить пристрій нижнього зливу з телескопічним гідромонітором з форсунками, що з'єднаний зі зливним колектором, насосом і теплообмінником, вихід якого з'єднано з входом пристрою нижнього зливу через нижній напірний трубопровід, а також пристрій верхнього розмиву твердого залишку, що з'єднаний з виходом теплообмінника. Пристрій верхнього розмиву твердого залишку складається з верхнього напірного трубопроводу, який встановлено в опорній трубі і з'єднано з виходом теплообмінника за допомогою гнучкого трубопроводу, виконаного у вигляді гнучкого маслобензостійкого шлангу. В результаті забезпечується степінь вільності, тобто можливість обертання навколо вертикальної осі на 15°, що дозволяє враховувати зміщення цистерн відносно установки під час встановлення їх для вивантаження. Таке виконання цистерни, тобто наявність пристрою верхнього розмиву твердого залишку, дозволяє за рахунок механічного впливу струменя нагрітого мазуту суттєво прискорити розмив твердого залишку в торцях цистерни і повного зливу мазуту, однак це ускладнює конструкцію цистерни. Найбільш близьким аналогом установки, що заявляється, є установка для плавлення консистентних речовин, в тому числі і з низькою теплопровідністю [патент на винахід РФ № 7 2159671, МПК B01J6/00, 2000 p.], яка містить ємність з кришкою, систему нагрівання, включно з поверхнею, що обігрівається, виконану у вигляді плавильної решітки з циркулюючим в середині теплоносієм, нагрівачі, циркуляційний насос, трубопроводи підводу і відводу теплоносія до решітки. Система нагріву і кришка виконані рухливими відносно ємності з можливістю занурення плавильної решітки зверху у речовину за мірою її плавлення. В установці використовується спосіб плавлення речовини шляхом її контакту з поверхнею, що обігрівається, і відбору розплаву з зони контакту, причому поверхню, що обігрівається, занурюють у речовину зверху за мірою її плавлення до заданої глибини занурення, але температуру поверхні, що обігрівається, в зоні контакту з речовиною, що розплавляється, підтримують нижчою за температуру деструкції речовини, а на поверхні розплаву - вище точки його плавлення. Основним недоліком цієї установки є те, що її використання ефективне тільки для циліндричної ємності, а при плавленні, наприклад, в цистернах призведе до неповного зливу речовини та зниження продуктивності. В основу корисної моделі поставлена задача вдосконалення установки для розігріву та плавлення в'язких речовин шляхом додаткового її оснащення форсунками для розмиву речовини, що забезпечить ефективність роботи установки та інтенсифікацію процесів розігріву та плавлення. Поставлена задача вирішується тим, що в установці для розігріву та плавлення в'язких речовин, що містить ємність з речовиною, систему нагрівання, яка включає нагрівач з циркулюючим в середині теплоносієм, теплообмінник, циркуляційний насос, систему трубопроводів з арматурою, крім того, верхня частина ємності має завантажувальний люк, а в нижній розташований зливний отвір. Згідно з корисною моделлю ємність з речовиною додатково оснащена форсунками, які розташовані у верхній її частині. Запропонована конструкція забезпечує повний злив в'язких речовин з ємності та зменшення втрат тепла в оточуюче середовище за рахунок низького коефіцієнта теплопровідності. Застосування такої установки дозволяє підвищити швидкість розплавлення речовини, зливу її з ємності та збільшити продуктивність. Суть запропонованої корисної моделі пояснюється кресленням, на якому зображена схема установки для розігріву та плавлення в'язких речовин. Установка для розігріву та плавлення в'язких речовин містить ємність з речовиною 1, нагрівач 2 з циркулюючим в середині теплоносієм, форсунки 3, верхня частина ємності має завантажувальний люк 4, а в нижній розташований зливний отвір 5, а також теплообмінник 6, циркуляційний насос 7 та система трубопроводів з арматурою. Установка для розігріву та плавлення в'язких речовин працює наступним чином. 1 UA 69860 U 5 Через завантажувальний люк 4 встановлюють нагрівач 2 з циркулюючим всередині теплоносієм в ємність 1, заповнену в'язкою речовиною. Проходячи по системі трубопроводів, теплоносій циркуляційним насосом 7 подається в теплообмінник 6 і нагрівається. Поверхня нагрівача 2, контактуючи з в'язкою речовиною, розігріває і розплавляє її поступово опускаючись до низу ємності. Частина розплавленої речовини насосом через зливний отвір 5 по трубопроводам подається на форсунки 3 для розмиву речовини, що залишилась в торцях ємності, а решта - в ємність для зберігання речовини. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Установка для розігріву та плавлення в'язких речовин, що містить ємність з речовиною, систему нагрівання, яка включає нагрівач з циркулюючим всередині теплоносієм, теплообмінник, циркуляційний насос, систему трубопроводів з арматурою, крім того, верхня частина ємності має завантажувальний люк, а в нижній розташований зливний отвір, яка відрізняється тим, що ємність з речовиною додатково оснащена форсунками, які розташовані у верхній її частині. Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
