Вузол утилізації тепла відхідних газів в агрегаті укл виробництва азотної кислоти

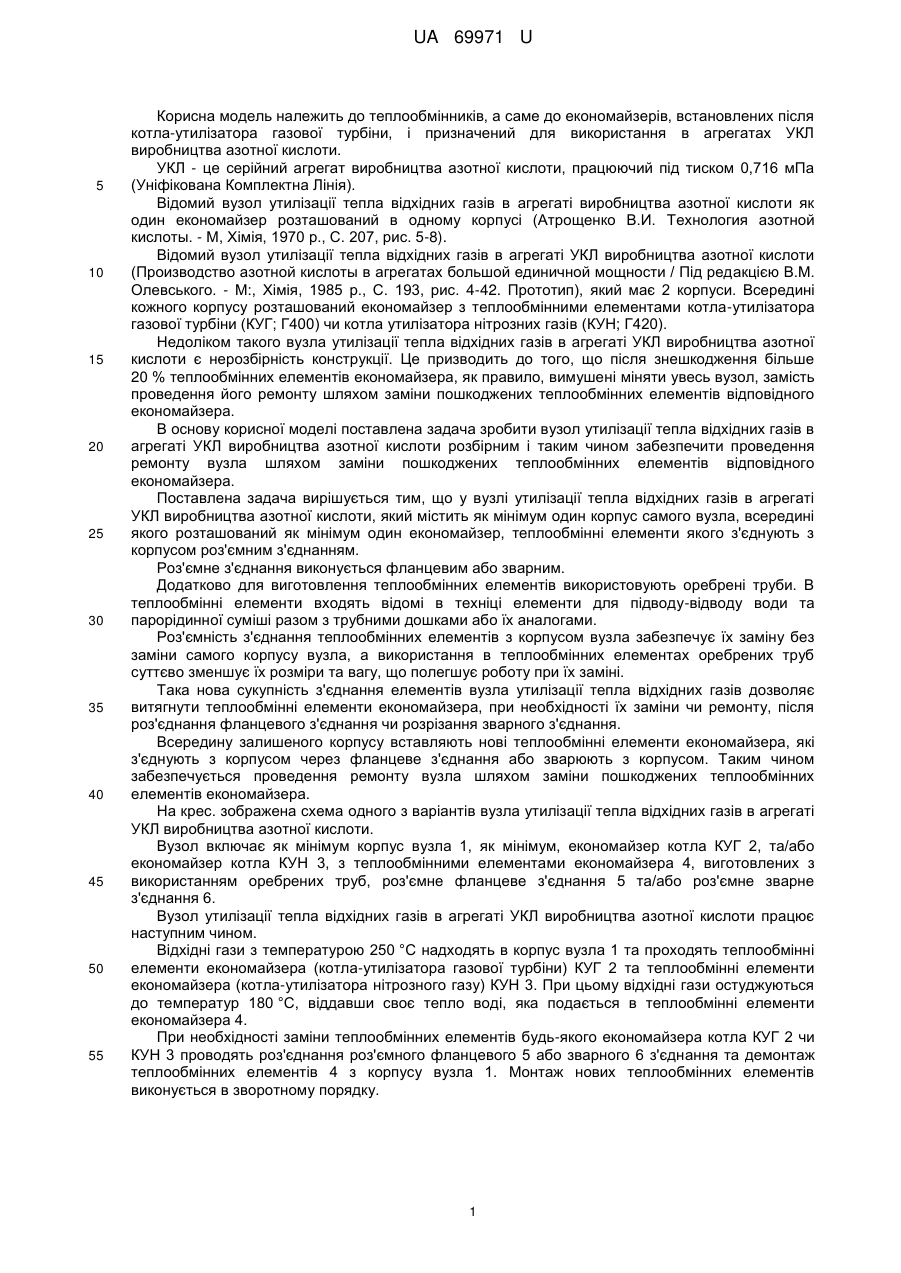

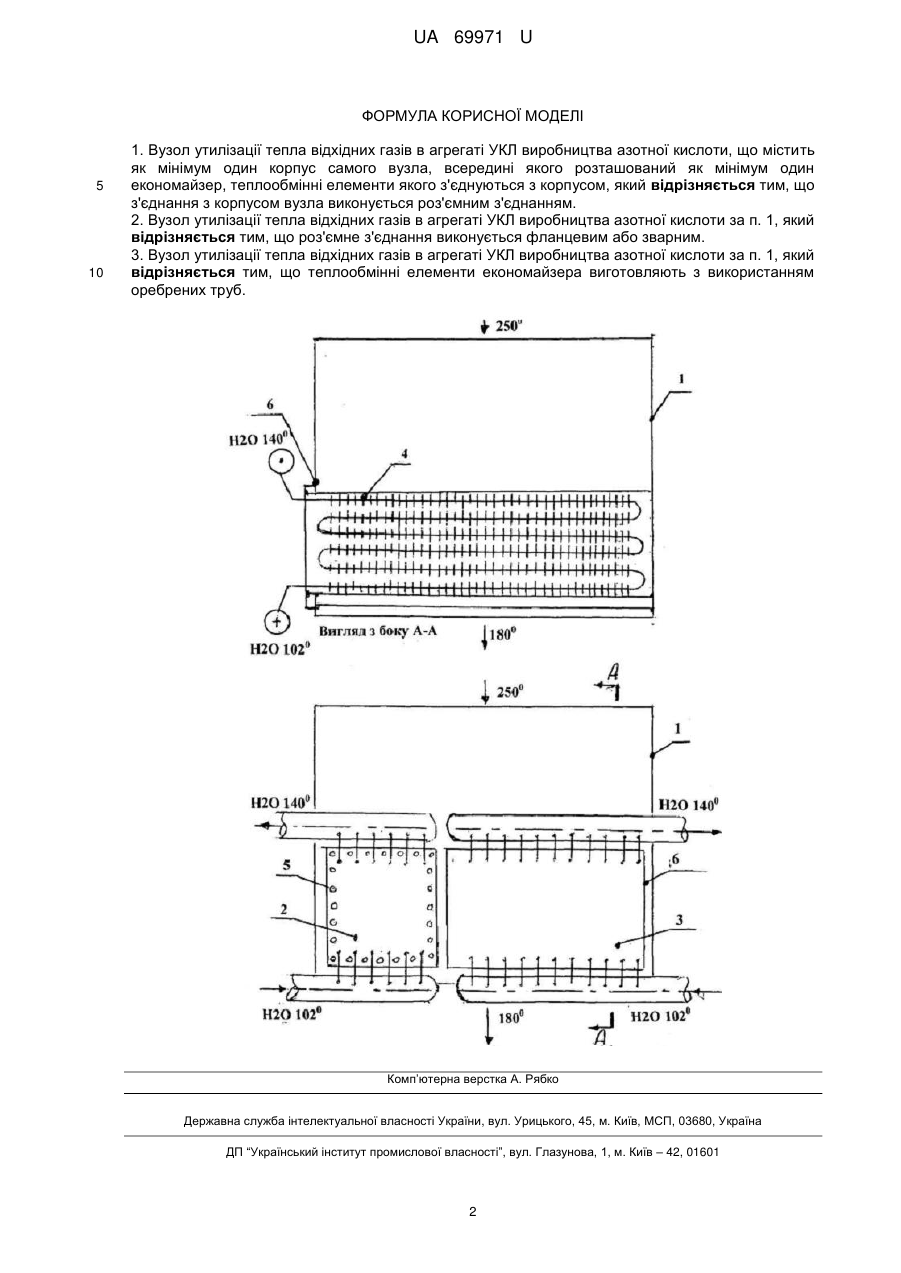

Реферат: UA 69971 U UA 69971 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до теплообмінників, а саме до економайзерів, встановлених після котла-утилізатора газової турбіни, і призначений для використання в агрегатах УКЛ виробництва азотної кислоти. УКЛ - це серійний агрегат виробництва азотної кислоти, працюючий під тиском 0,716 мПа (Уніфікована Комплектна Лінія). Відомий вузол утилізації тепла відхідних газів в агрегаті виробництва азотної кислоти як один економайзер розташований в одному корпусі (Атрощенко В.И. Технология азотной кислоты. - М, Хімія, 1970 р., С. 207, рис. 5-8). Відомий вузол утилізації тепла відхідних газів в агрегаті УКЛ виробництва азотної кислоти (Производство азотной кислоты в агрегатах большой единичной мощности / Під редакцією В.М. Олевського. - М:, Хімія, 1985 р., С. 193, рис. 4-42. Прототип), який має 2 корпуси. Всередині кожного корпусу розташований економайзер з теплообмінними елементами котла-утилізатора газової турбіни (КУГ; Г400) чи котла утилізатора нітрозних газів (КУН; Г420). Недоліком такого вузла утилізації тепла відхідних газів в агрегаті УКЛ виробництва азотної кислоти є нерозбірність конструкції. Це призводить до того, що після знешкодження більше 20 % теплообмінних елементів економайзера, як правило, вимушені міняти увесь вузол, замість проведення його ремонту шляхом заміни пошкоджених теплообмінних елементів відповідного економайзера. В основу корисної моделі поставлена задача зробити вузол утилізації тепла відхідних газів в агрегаті УКЛ виробництва азотної кислоти розбірним і таким чином забезпечити проведення ремонту вузла шляхом заміни пошкоджених теплообмінних елементів відповідного економайзера. Поставлена задача вирішується тим, що у вузлі утилізації тепла відхідних газів в агрегаті УКЛ виробництва азотної кислоти, який містить як мінімум один корпус самого вузла, всередині якого розташований як мінімум один економайзер, теплообмінні елементи якого з'єднують з корпусом роз'ємним з'єднанням. Роз'ємне з'єднання виконується фланцевим або зварним. Додатково для виготовлення теплообмінних елементів використовують оребрені труби. В теплообмінні елементи входять відомі в техніці елементи для підводу-відводу води та парорідинної суміші разом з трубними дошками або їх аналогами. Роз'ємність з'єднання теплообмінних елементів з корпусом вузла забезпечує їх заміну без заміни самого корпусу вузла, а використання в теплообмінних елементах оребрених труб суттєво зменшує їх розміри та вагу, що полегшує роботу при їх заміні. Така нова сукупність з'єднання елементів вузла утилізації тепла відхідних газів дозволяє витягнути теплообмінні елементи економайзера, при необхідності їх заміни чи ремонту, після роз'єднання фланцевого з'єднання чи розрізання зварного з'єднання. Всередину залишеного корпусу вставляють нові теплообмінні елементи економайзера, які з'єднують з корпусом через фланцеве з'єднання або зварюють з корпусом. Таким чином забезпечується проведення ремонту вузла шляхом заміни пошкоджених теплообмінних елементів економайзера. На крес. зображена схема одного з варіантів вузла утилізації тепла відхідних газів в агрегаті УКЛ виробництва азотної кислоти. Вузол включає як мінімум корпус вузла 1, як мінімум, економайзер котла КУГ 2, та/або економайзер котла КУН 3, з теплообмінними елементами економайзера 4, виготовлених з використанням оребрених труб, роз'ємне фланцеве з'єднання 5 та/або роз'ємне зварне з'єднання 6. Вузол утилізації тепла відхідних газів в агрегаті УКЛ виробництва азотної кислоти працює наступним чином. Відхідні гази з температурою 250 °C надходять в корпус вузла 1 та проходять теплообмінні елементи економайзера (котла-утилізатора газової турбіни) КУГ 2 та теплообмінні елементи економайзера (котла-утилізатора нітрозного газу) КУН 3. При цьому відхідні гази остуджуються до температур 180 °C, віддавши своє тепло воді, яка подається в теплообмінні елементи економайзера 4. При необхідності заміни теплообмінних елементів будь-якого економайзера котла КУГ 2 чи КУН 3 проводять роз'єднання роз'ємного фланцевого 5 або зварного 6 з'єднання та демонтаж теплообмінних елементів 4 з корпусу вузла 1. Монтаж нових теплообмінних елементів виконується в зворотному порядку. 1 UA 69971 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 1. Вузол утилізації тепла відхідних газів в агрегаті УКЛ виробництва азотної кислоти, що містить як мінімум один корпус самого вузла, всередині якого розташований як мінімум один економайзер, теплообмінні елементи якого з'єднуються з корпусом, який відрізняється тим, що з'єднання з корпусом вузла виконується роз'ємним з'єднанням. 2. Вузол утилізації тепла відхідних газів в агрегаті УКЛ виробництва азотної кислоти за п. 1, який відрізняється тим, що роз'ємне з'єднання виконується фланцевим або зварним. 3. Вузол утилізації тепла відхідних газів в агрегаті УКЛ виробництва азотної кислоти за п. 1, який відрізняється тим, що теплообмінні елементи економайзера виготовляють з використанням оребрених труб. Комп’ютерна верстка А. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
