Гіпотермічний пристрій для лікування опіків

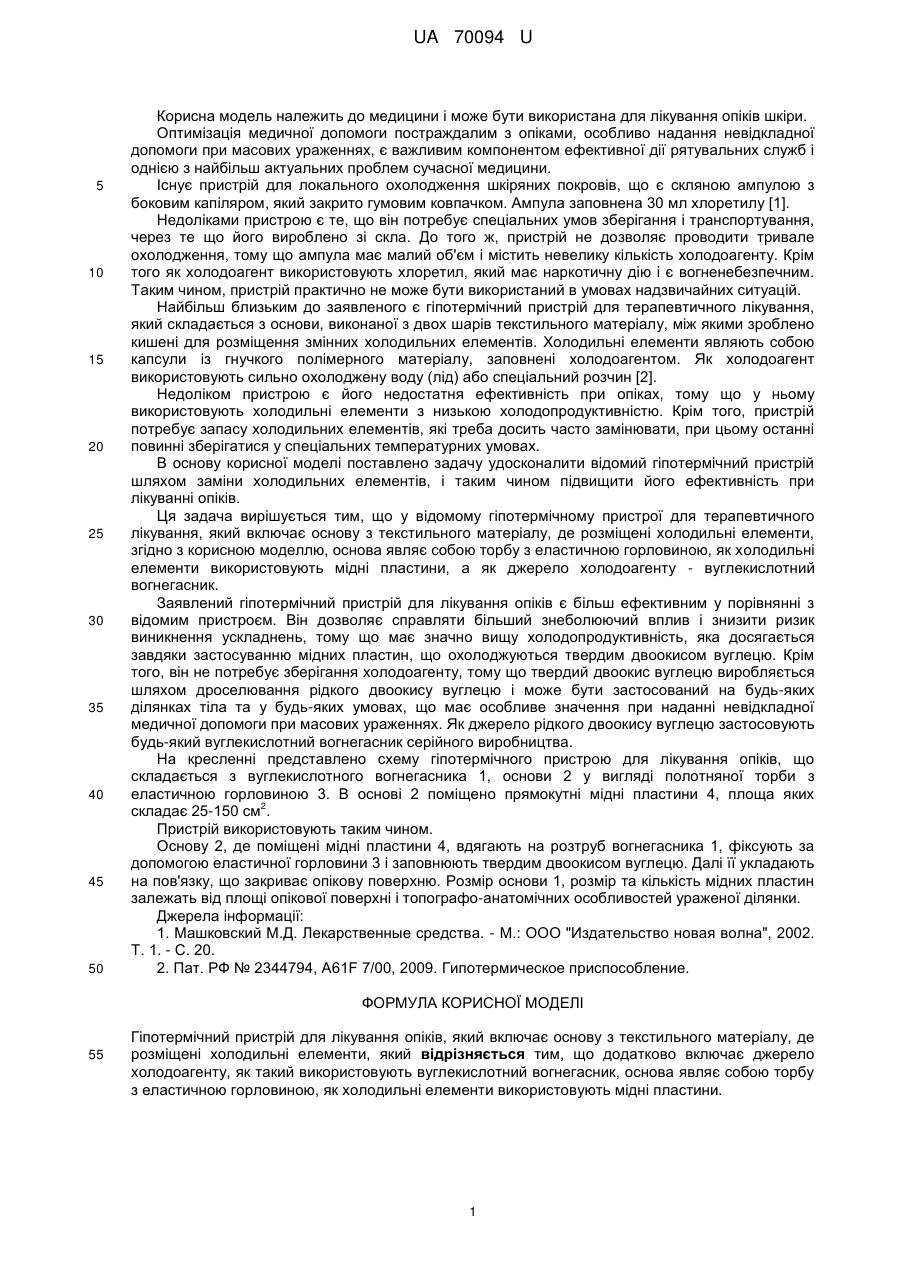

Реферат: Гіпотермічний пристрій для лікування опіків включає основу з текстильного матеріалу, де розміщені холодильні елементи, причому пристрій додатково включає джерело холодоагенту, як такий використовують вуглекислотний вогнегасник, основа являє собою торбу з еластичною горловиною, як холодильні елементи використовують мідні пластини. UA 70094 U (54) ГІПОТЕРМІЧНИЙ ПРИСТРІЙ ДЛЯ ЛІКУВАННЯ ОПІКІВ UA 70094 U UA 70094 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до медицини і може бути використана для лікування опіків шкіри. Оптимізація медичної допомоги постраждалим з опіками, особливо надання невідкладної допомоги при масових ураженнях, є важливим компонентом ефективної дії рятувальних служб і однією з найбільш актуальних проблем сучасної медицини. Існує пристрій для локального охолодження шкіряних покровів, що є скляною ампулою з боковим капіляром, який закрито гумовим ковпачком. Ампула заповнена 30 мл хлоретилу [1]. Недоліками пристрою є те, що він потребує спеціальних умов зберігання і транспортування, через те що його вироблено зі скла. До того ж, пристрій не дозволяє проводити тривале охолодження, тому що ампула має малий об'єм і містить невелику кількість холодоагенту. Крім того як холодоагент використовують хлоретил, який має наркотичну дію і є вогненебезпечним. Таким чином, пристрій практично не може бути використаний в умовах надзвичайних ситуацій. Найбільш близьким до заявленого є гіпотермічний пристрій для терапевтичного лікування, який складається з основи, виконаної з двох шарів текстильного матеріалу, між якими зроблено кишені для розміщення змінних холодильних елементів. Холодильні елементи являють собою капсули із гнучкого полімерного матеріалу, заповнені холодоагентом. Як холодоагент використовують сильно охолоджену воду (лід) або спеціальний розчин [2]. Недоліком пристрою є його недостатня ефективність при опіках, тому що у ньому використовують холодильні елементи з низькою холодопродуктивністю. Крім того, пристрій потребує запасу холодильних елементів, які треба досить часто замінювати, при цьому останні повинні зберігатися у спеціальних температурних умовах. В основу корисної моделі поставлено задачу удосконалити відомий гіпотермічний пристрій шляхом заміни холодильних елементів, і таким чином підвищити його ефективність при лікуванні опіків. Ця задача вирішується тим, що у відомому гіпотермічному пристрої для терапевтичного лікування, який включає основу з текстильного матеріалу, де розміщені холодильні елементи, згідно з корисною моделлю, основа являє собою торбу з еластичною горловиною, як холодильні елементи використовують мідні пластини, а як джерело холодоагенту - вуглекислотний вогнегасник. Заявлений гіпотермічний пристрій для лікування опіків є більш ефективним у порівнянні з відомим пристроєм. Він дозволяє справляти більший знеболюючий вплив і знизити ризик виникнення ускладнень, тому що має значно вищу холодопродуктивність, яка досягається завдяки застосуванню мідних пластин, що охолоджуються твердим двоокисом вуглецю. Крім того, він не потребує зберігання холодоагенту, тому що твердий двоокис вуглецю виробляється шляхом дроселювання рідкого двоокису вуглецю і може бути застосований на будь-яких ділянках тіла та у будь-яких умовах, що має особливе значення при наданні невідкладної медичної допомоги при масових ураженнях. Як джерело рідкого двоокису вуглецю застосовують будь-який вуглекислотний вогнегасник серійного виробництва. На кресленні представлено схему гіпотермічного пристрою для лікування опіків, що складається з вуглекислотного вогнегасника 1, основи 2 у вигляді полотняної торби з еластичною горловиною 3. В основі 2 поміщено прямокутні мідні пластини 4, площа яких 2 складає 25-150 см . Пристрій використовують таким чином. Основу 2, де поміщені мідні пластини 4, вдягають на розтруб вогнегасника 1, фіксують за допомогою еластичної горловини 3 і заповнюють твердим двоокисом вуглецю. Далі її укладають на пов'язку, що закриває опікову поверхню. Розмір основи 1, розмір та кількість мідних пластин залежать від площі опікової поверхні і топографо-анатомічних особливостей ураженої ділянки. Джерела інформації: 1. Машковский М.Д. Лекарственные средства. - М.: ООО "Издательство новая волна", 2002. Т. 1. - С. 20. 2. Пат. РФ № 2344794, A61F 7/00, 2009. Гипотермическое приспособление. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Гіпотермічний пристрій для лікування опіків, який включає основу з текстильного матеріалу, де розміщені холодильні елементи, який відрізняється тим, що додатково включає джерело холодоагенту, як такий використовують вуглекислотний вогнегасник, основа являє собою торбу з еластичною горловиною, як холодильні елементи використовують мідні пластини. 1 UA 70094 U Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
