Високовольтний струмообмежуючий запобіжник

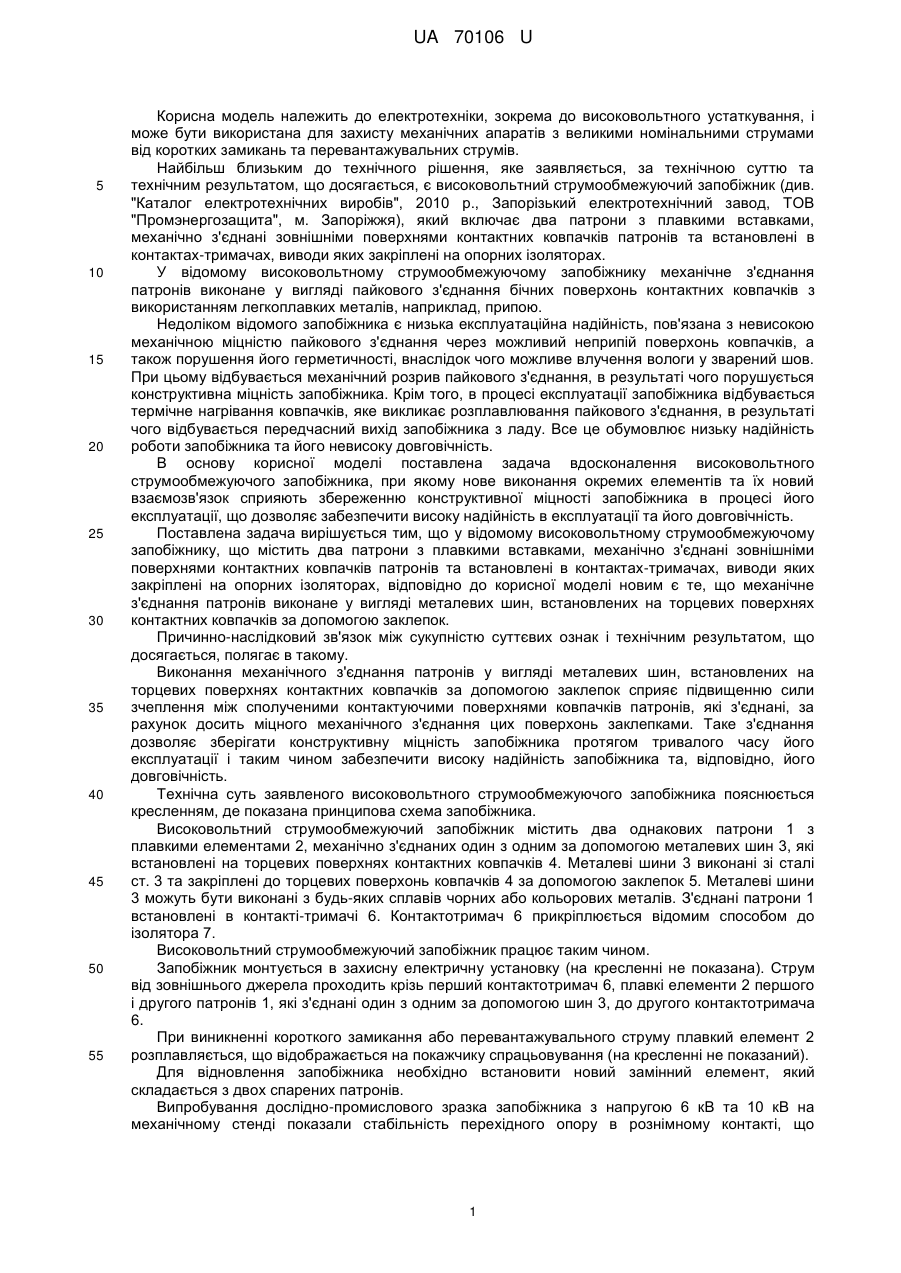

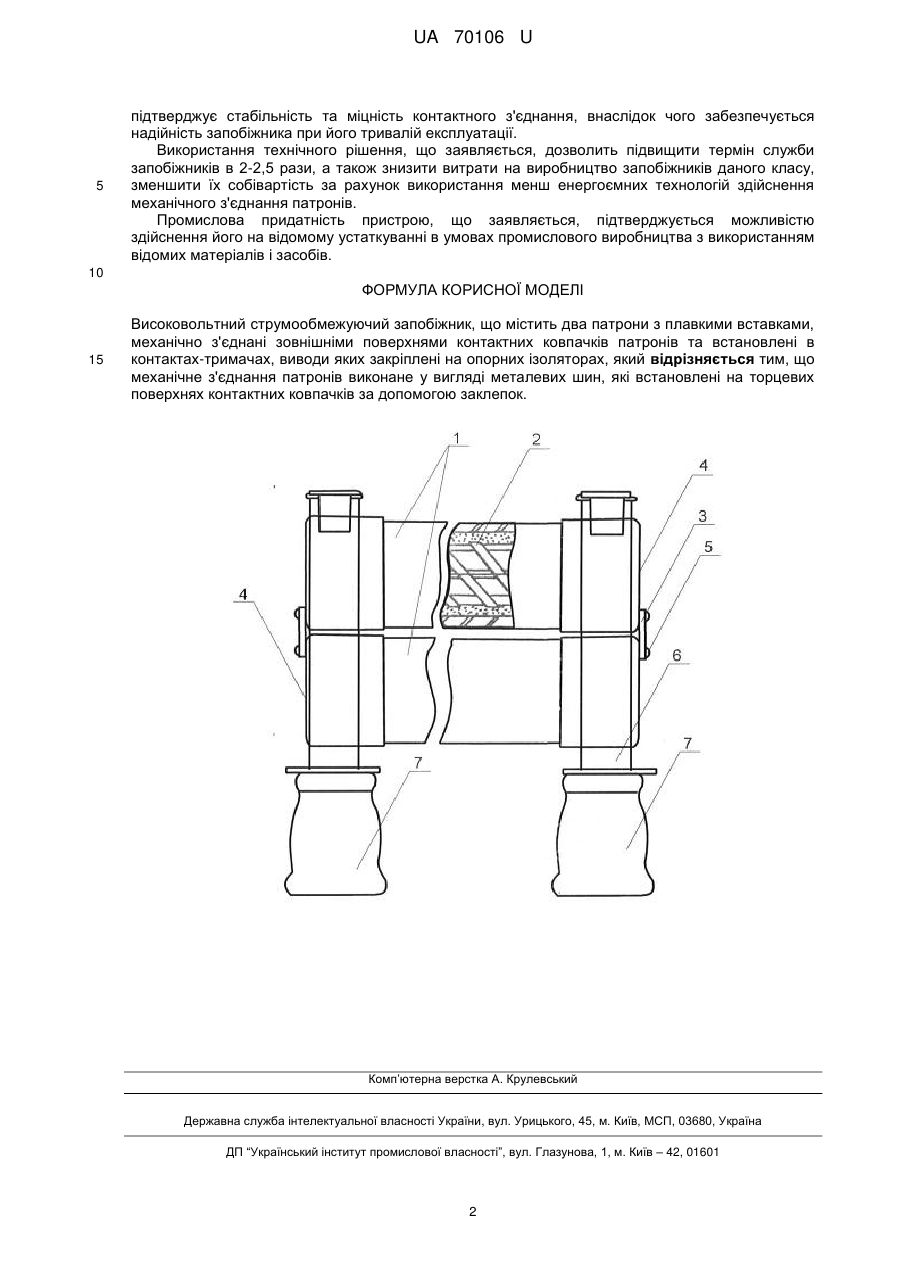

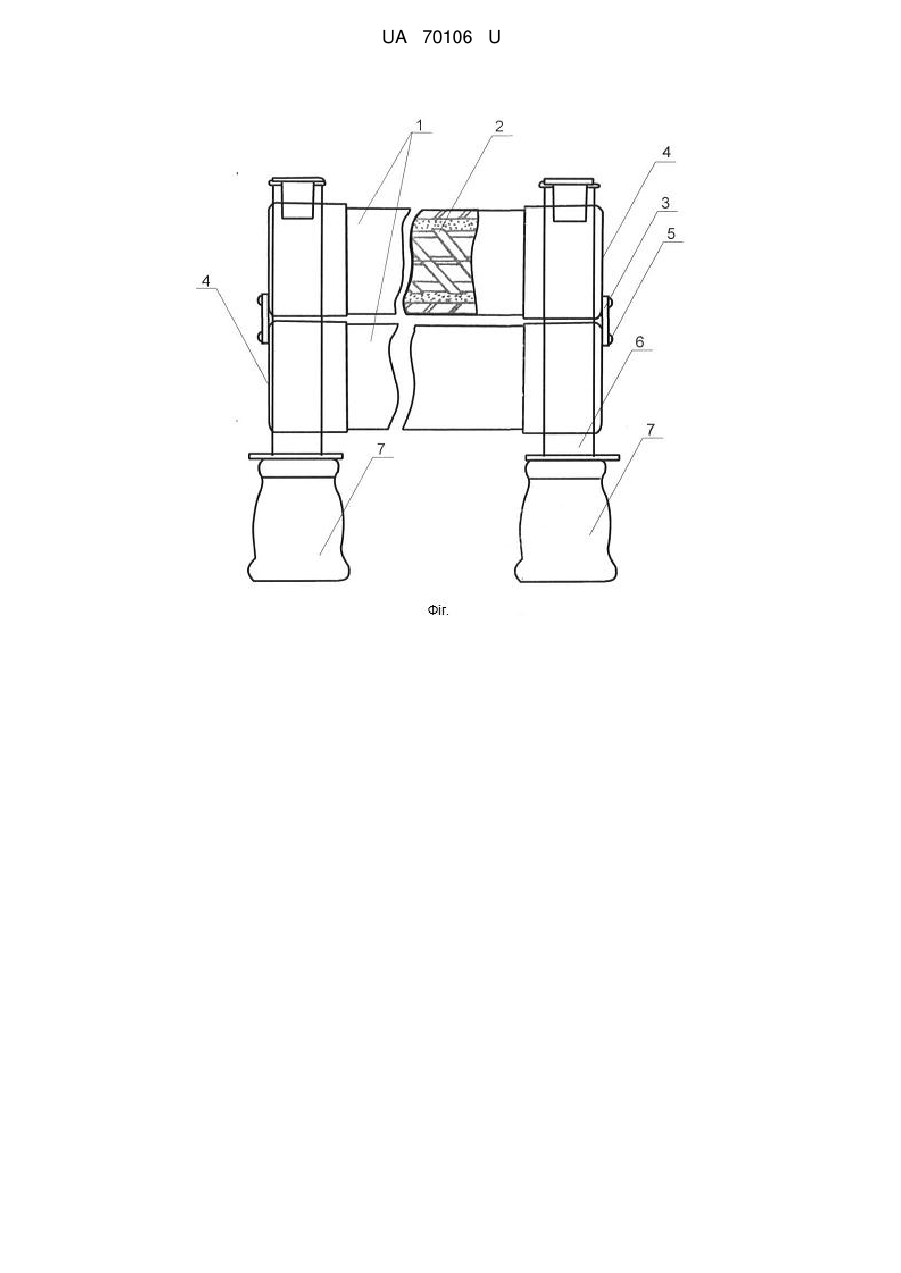

Реферат: UA 70106 U UA 70106 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до електротехніки, зокрема до високовольтного устаткування, і може бути використана для захисту механічних апаратів з великими номінальними струмами від коротких замикань та перевантажувальних струмів. Найбільш близьким до технічного рішення, яке заявляється, за технічною суттю та технічним результатом, що досягається, є високовольтний струмообмежуючий запобіжник (див. "Каталог електротехнічних виробів", 2010 p., Запорізький електротехнічний завод, ТОВ "Промэнергозащита", м. Запоріжжя), який включає два патрони з плавкими вставками, механічно з'єднані зовнішніми поверхнями контактних ковпачків патронів та встановлені в контактах-тримачах, виводи яких закріплені на опорних ізоляторах. У відомому високовольтному струмообмежуючому запобіжнику механічне з'єднання патронів виконане у вигляді пайкового з'єднання бічних поверхонь контактних ковпачків з використанням легкоплавких металів, наприклад, припою. Недоліком відомого запобіжника є низька експлуатаційна надійність, пов'язана з невисокою механічною міцністю пайкового з'єднання через можливий неприпій поверхонь ковпачків, а також порушення його герметичності, внаслідок чого можливе влучення вологи у зварений шов. При цьому відбувається механічний розрив пайкового з'єднання, в результаті чого порушується конструктивна міцність запобіжника. Крім того, в процесі експлуатації запобіжника відбувається термічне нагрівання ковпачків, яке викликає розплавлювання пайкового з'єднання, в результаті чого відбувається передчасний вихід запобіжника з ладу. Все це обумовлює низьку надійність роботи запобіжника та його невисоку довговічність. В основу корисної моделі поставлена задача вдосконалення високовольтного струмообмежуючого запобіжника, при якому нове виконання окремих елементів та їх новий взаємозв'язок сприяють збереженню конструктивної міцності запобіжника в процесі його експлуатації, що дозволяє забезпечити високу надійність в експлуатації та його довговічність. Поставлена задача вирішується тим, що у відомому високовольтному струмообмежуючому запобіжнику, що містить два патрони з плавкими вставками, механічно з'єднані зовнішніми поверхнями контактних ковпачків патронів та встановлені в контактах-тримачах, виводи яких закріплені на опорних ізоляторах, відповідно до корисної моделі новим є те, що механічне з'єднання патронів виконане у вигляді металевих шин, встановлених на торцевих поверхнях контактних ковпачків за допомогою заклепок. Причинно-наслідковий зв'язок між сукупністю суттєвих ознак і технічним результатом, що досягається, полягає в такому. Виконання механічного з'єднання патронів у вигляді металевих шин, встановлених на торцевих поверхнях контактних ковпачків за допомогою заклепок сприяє підвищенню сили зчеплення між сполученими контактуючими поверхнями ковпачків патронів, які з'єднані, за рахунок досить міцного механічного з'єднання цих поверхонь заклепками. Таке з'єднання дозволяє зберігати конструктивну міцність запобіжника протягом тривалого часу його експлуатації і таким чином забезпечити високу надійність запобіжника та, відповідно, його довговічність. Технічна суть заявленого високовольтного струмообмежуючого запобіжника пояснюється кресленням, де показана принципова схема запобіжника. Високовольтний струмообмежуючий запобіжник містить два однакових патрони 1 з плавкими елементами 2, механічно з'єднаних один з одним за допомогою металевих шин 3, які встановлені на торцевих поверхнях контактних ковпачків 4. Металеві шини 3 виконані зі сталі ст. 3 та закріплені до торцевих поверхонь ковпачків 4 за допомогою заклепок 5. Металеві шини 3 можуть бути виконані з будь-яких сплавів чорних або кольорових металів. З'єднані патрони 1 встановлені в контакті-тримачі 6. Контактотримач 6 прикріплюється відомим способом до ізолятора 7. Високовольтний струмообмежуючий запобіжник працює таким чином. Запобіжник монтується в захисну електричну установку (на кресленні не показана). Струм від зовнішнього джерела проходить крізь перший контактотримач 6, плавкі елементи 2 першого і другого патронів 1, які з'єднані один з одним за допомогою шин 3, до другого контактотримача 6. При виникненні короткого замикання або перевантажувального струму плавкий елемент 2 розплавляється, що відображається на покажчику спрацьовування (на кресленні не показаний). Для відновлення запобіжника необхідно встановити новий замінний елемент, який складається з двох спарених патронів. Випробування дослідно-промислового зразка запобіжника з напругою 6 кВ та 10 кВ на механічному стенді показали стабільність перехідного опору в рознімному контакті, що 1 UA 70106 U 5 підтверджує стабільність та міцність контактного з'єднання, внаслідок чого забезпечується надійність запобіжника при його тривалій експлуатації. Використання технічного рішення, що заявляється, дозволить підвищити термін служби запобіжників в 2-2,5 рази, а також знизити витрати на виробництво запобіжників даного класу, зменшити їх собівартість за рахунок використання менш енергоємних технологій здійснення механічного з'єднання патронів. Промислова придатність пристрою, що заявляється, підтверджується можливістю здійснення його на відомому устаткуванні в умовах промислового виробництва з використанням відомих матеріалів і засобів. 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 Високовольтний струмообмежуючий запобіжник, що містить два патрони з плавкими вставками, механічно з'єднані зовнішніми поверхнями контактних ковпачків патронів та встановлені в контактах-тримачах, виводи яких закріплені на опорних ізоляторах, який відрізняється тим, що механічне з'єднання патронів виконане у вигляді металевих шин, які встановлені на торцевих поверхнях контактних ковпачків за допомогою заклепок. Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
