Універсальний корозиметр магістральних трубопроводів

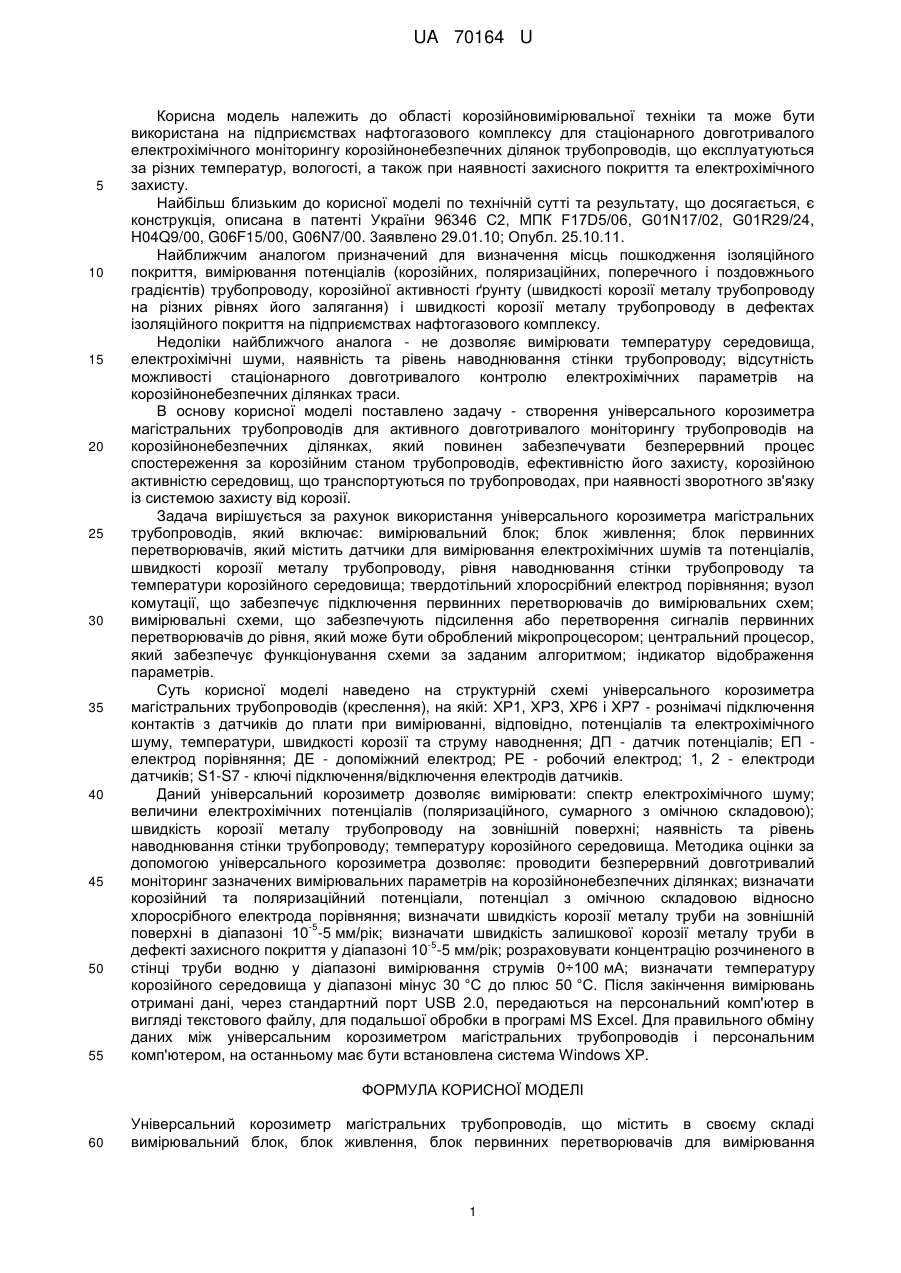

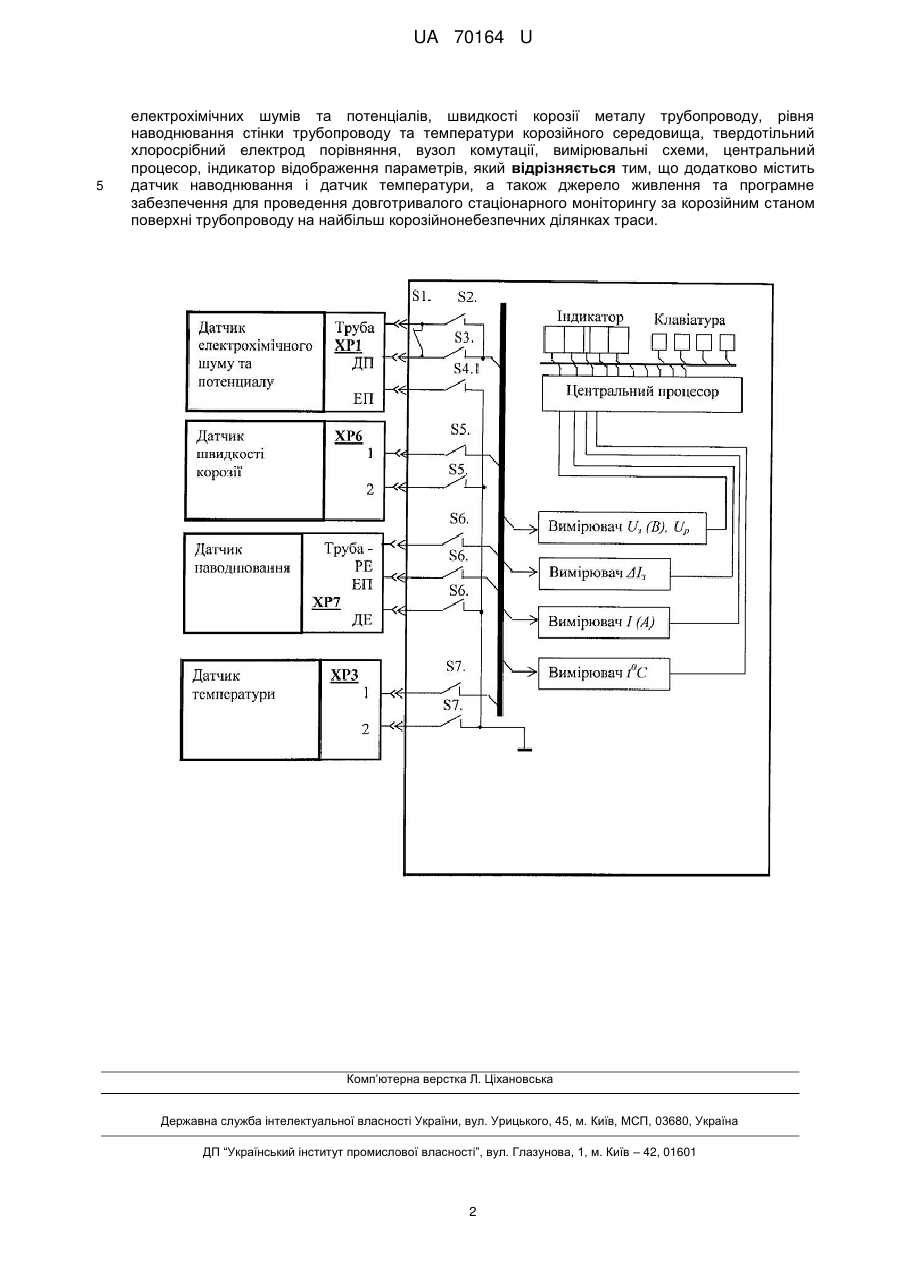

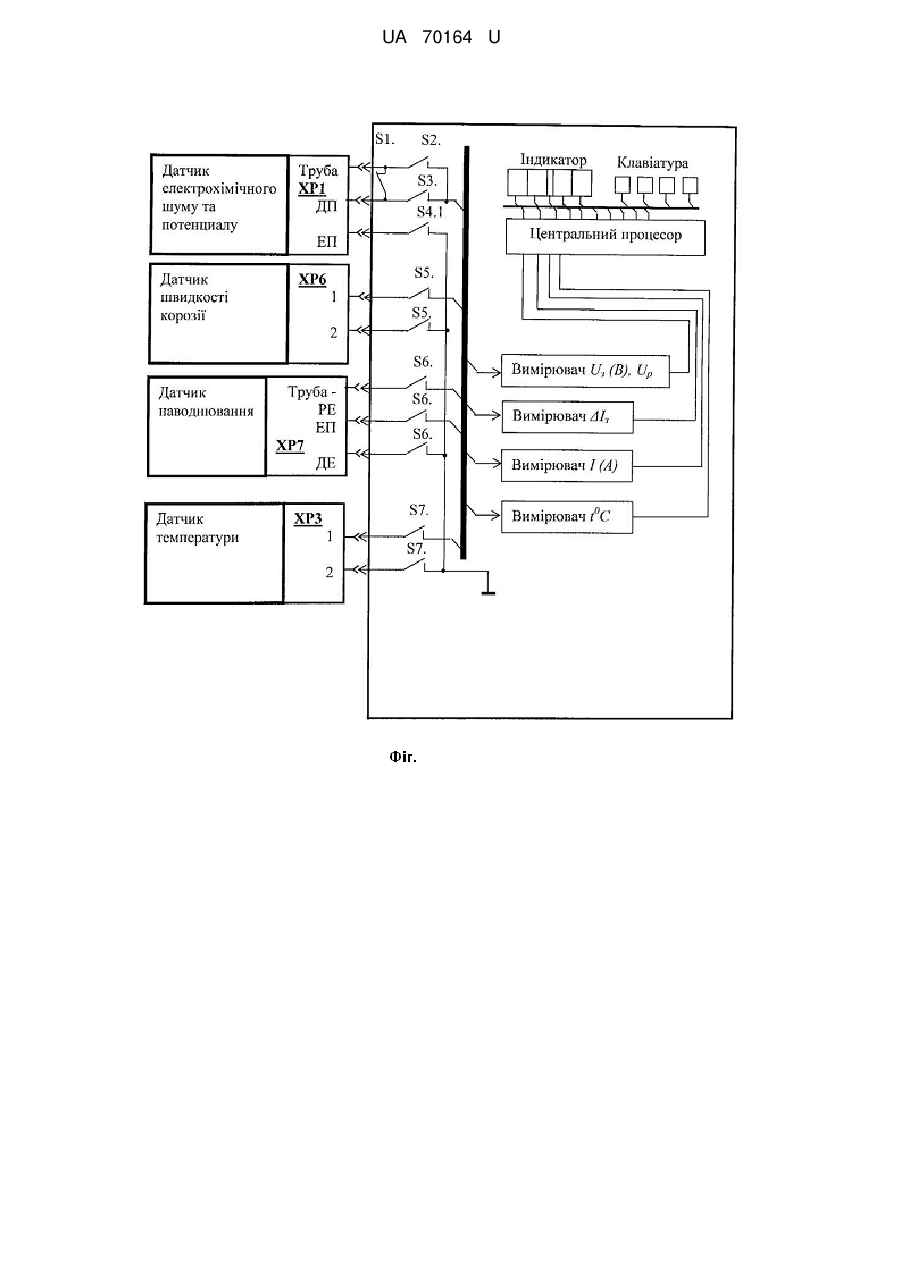

Реферат: Універсальний корозиметр магістральних трубопроводів містить вимірювальний блок, блок живлення, блок первинних перетворювачів, твердотільний хлоросрібний електрод порівняння, вузол комутації, вимірювальні схеми, центральний процесор, індикатор відображення параметрів. Додатково містить датчик наводнювання і датчик температури, джерело живлення та програмне забезпечення. UA 70164 U (12) UA 70164 U UA 70164 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до області корозійновимірювальної техніки та може бути використана на підприємствах нафтогазового комплексу для стаціонарного довготривалого електрохімічного моніторингу корозійнонебезпечних ділянок трубопроводів, що експлуатуються за різних температур, вологості, а також при наявності захисного покриття та електрохімічного захисту. Найбільш близьким до корисної моделі по технічній сутті та результату, що досягається, є конструкція, описана в патенті України 96346 С2, МПК F17D5/06, G01N17/02, G01R29/24, H04Q9/00, G06F15/00, G06N7/00. 3аявлено 29.01.10; Опубл. 25.10.11. Найближчим аналогом призначений для визначення місць пошкодження ізоляційного покриття, вимірювання потенціалів (корозійних, поляризаційних, поперечного і поздовжнього градієнтів) трубопроводу, корозійної активності ґрунту (швидкості корозії металу трубопроводу на різних рівнях його залягання) і швидкості корозії металу трубопроводу в дефектах ізоляційного покриття на підприємствах нафтогазового комплексу. Недоліки найближчого аналога - не дозволяє вимірювати температуру середовища, електрохімічні шуми, наявність та рівень наводнювання стінки трубопроводу; відсутність можливості стаціонарного довготривалого контролю електрохімічних параметрів на корозійнонебезпечних ділянках траси. В основу корисної моделі поставлено задачу - створення універсального корозиметра магістральних трубопроводів для активного довготривалого моніторингу трубопроводів на корозійнонебезпечних ділянках, який повинен забезпечувати безперервний процес спостереження за корозійним станом трубопроводів, ефективністю його захисту, корозійною активністю середовищ, що транспортуються по трубопроводах, при наявності зворотного зв'язку із системою захисту від корозії. Задача вирішується за рахунок використання універсального корозиметра магістральних трубопроводів, який включає: вимірювальний блок; блок живлення; блок первинних перетворювачів, який містить датчики для вимірювання електрохімічних шумів та потенціалів, швидкості корозії металу трубопроводу, рівня наводнювання стінки трубопроводу та температури корозійного середовища; твердотільний хлоросрібний електрод порівняння; вузол комутації, що забезпечує підключення первинних перетворювачів до вимірювальних схем; вимірювальні схеми, що забезпечують підсилення або перетворення сигналів первинних перетворювачів до рівня, який може бути оброблений мікропроцесором; центральний процесор, який забезпечує функціонування схеми за заданим алгоритмом; індикатор відображення параметрів. Суть корисної моделі наведено на структурній схемі універсального корозиметра магістральних трубопроводів (креслення), на якій: ХР1, ХРЗ, ХР6 і ХР7 - рознімачі підключення контактів з датчиків до плати при вимірюванні, відповідно, потенціалів та електрохімічного шуму, температури, швидкості корозії та струму наводнення; ДП - датчик потенціалів; ЕП електрод порівняння; ДЕ - допоміжний електрод; РЕ - робочий електрод; 1, 2 - електроди датчиків; S1-S7 - ключі підключення/відключення електродів датчиків. Даний універсальний корозиметр дозволяє вимірювати: спектр електрохімічного шуму; величини електрохімічних потенціалів (поляризаційного, сумарного з омічною складовою); швидкість корозії металу трубопроводу на зовнішній поверхні; наявність та рівень наводнювання стінки трубопроводу; температуру корозійного середовища. Методика оцінки за допомогою універсального корозиметра дозволяє: проводити безперервний довготривалий моніторинг зазначених вимірювальних параметрів на корозійнонебезпечних ділянках; визначати корозійний та поляризаційний потенціали, потенціал з омічною складовою відносно хлоросрібного електрода порівняння; визначати швидкість корозії металу труби на зовнішній -5 поверхні в діапазоні 10 -5 мм/рік; визначати швидкість залишкової корозії металу труби в -5 дефекті захисного покриття у діапазоні 10 -5 мм/рік; розраховувати концентрацію розчиненого в стінці труби водню у діапазоні вимірювання струмів 0÷100 мА; визначати температуру корозійного середовища у діапазоні мінус 30 °C до плюс 50 °C. Після закінчення вимірювань отримані дані, через стандартний порт USB 2.0, передаються на персональний комп'ютер в вигляді текстового файлу, для подальшої обробки в програмі MS Excel. Для правильного обміну даних між універсальним корозиметром магістральних трубопроводів і персональним комп'ютером, на останньому має бути встановлена система Windows XP. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Універсальний корозиметр магістральних трубопроводів, що містить в своєму складі вимірювальний блок, блок живлення, блок первинних перетворювачів для вимірювання 1 UA 70164 U 5 електрохімічних шумів та потенціалів, швидкості корозії металу трубопроводу, рівня наводнювання стінки трубопроводу та температури корозійного середовища, твердотільний хлоросрібний електрод порівняння, вузол комутації, вимірювальні схеми, центральний процесор, індикатор відображення параметрів, який відрізняється тим, що додатково містить датчик наводнювання і датчик температури, а також джерело живлення та програмне забезпечення для проведення довготривалого стаціонарного моніторингу за корозійним станом поверхні трубопроводу на найбільш корозійнонебезпечних ділянках траси. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
