Синтезатор частот с-діапазону “октава”

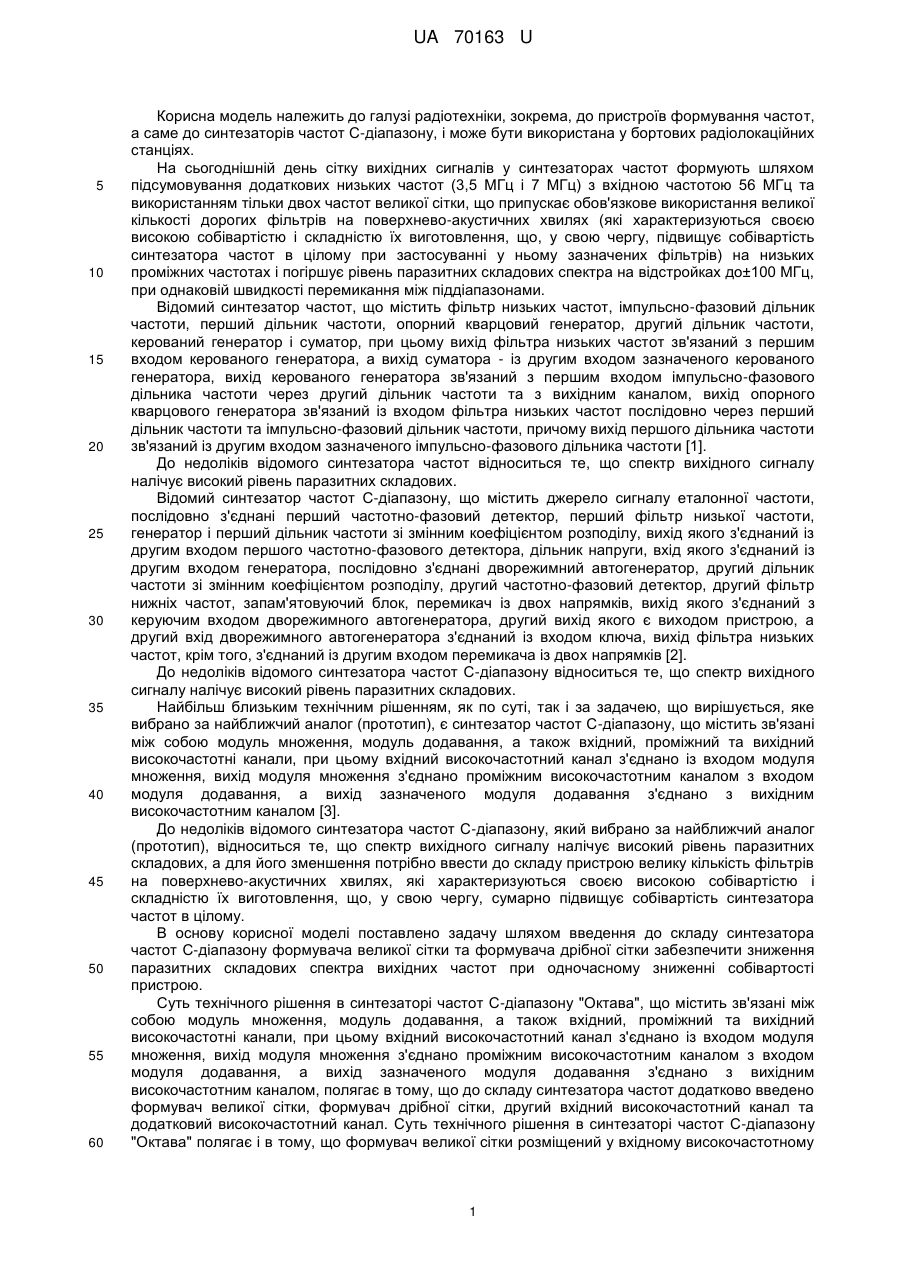

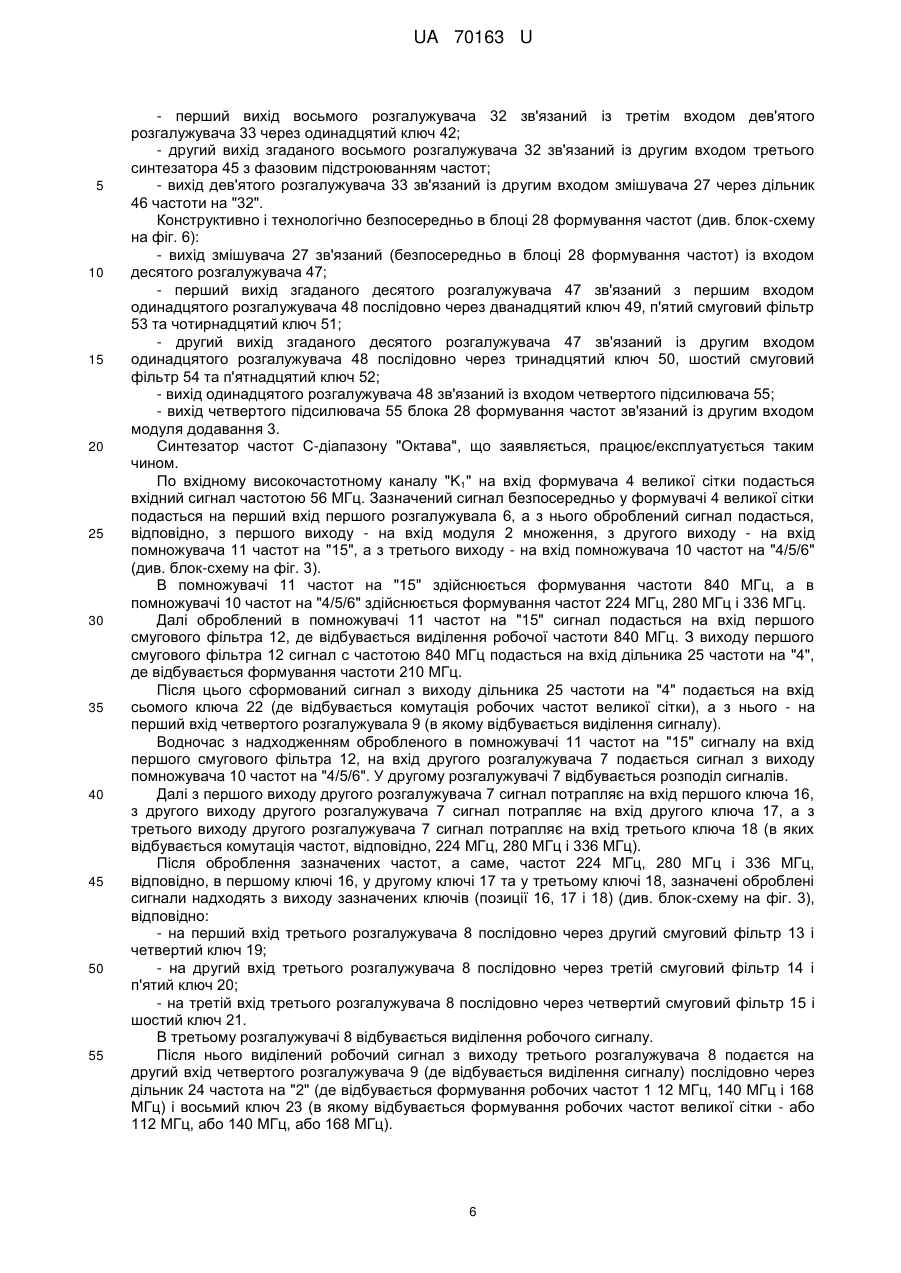

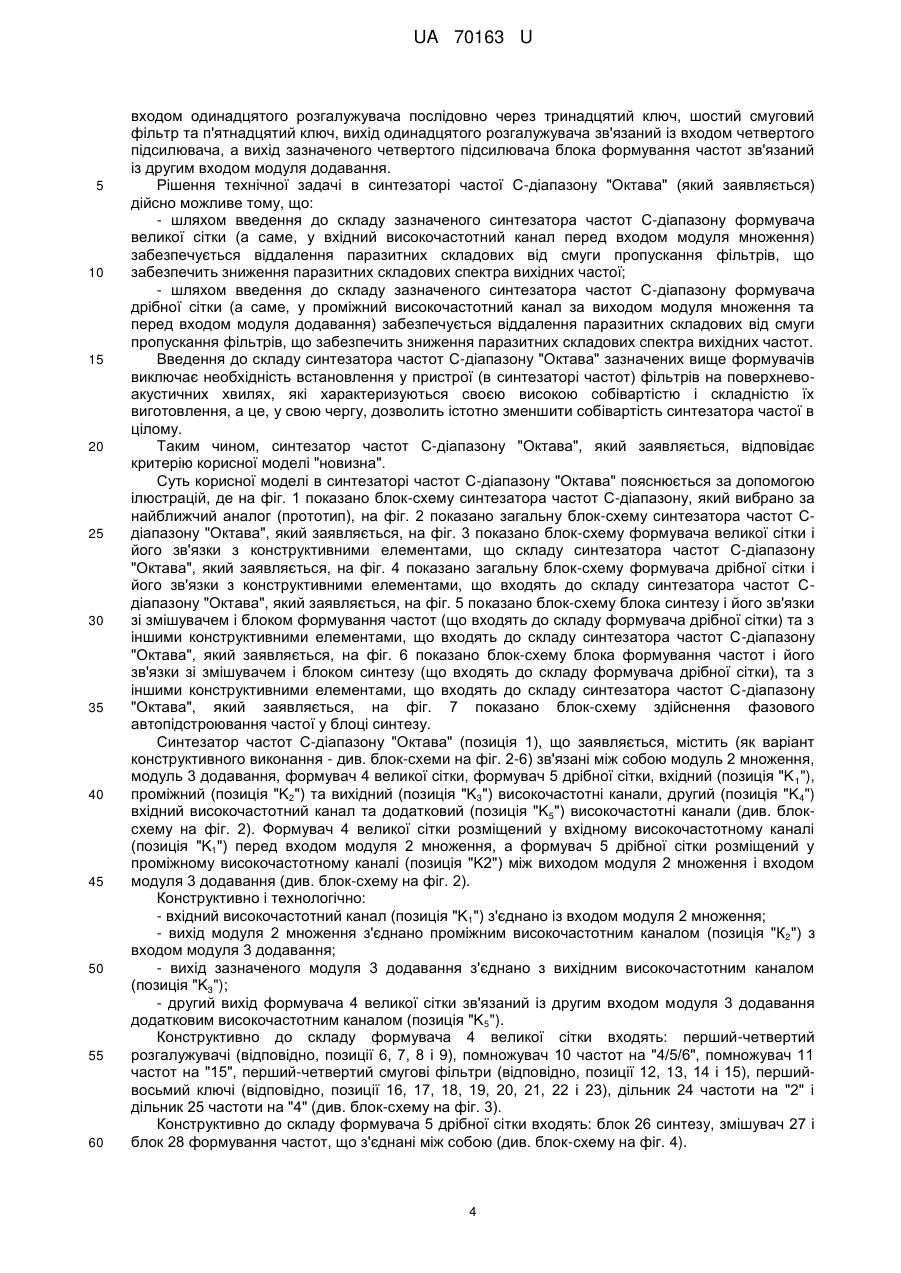

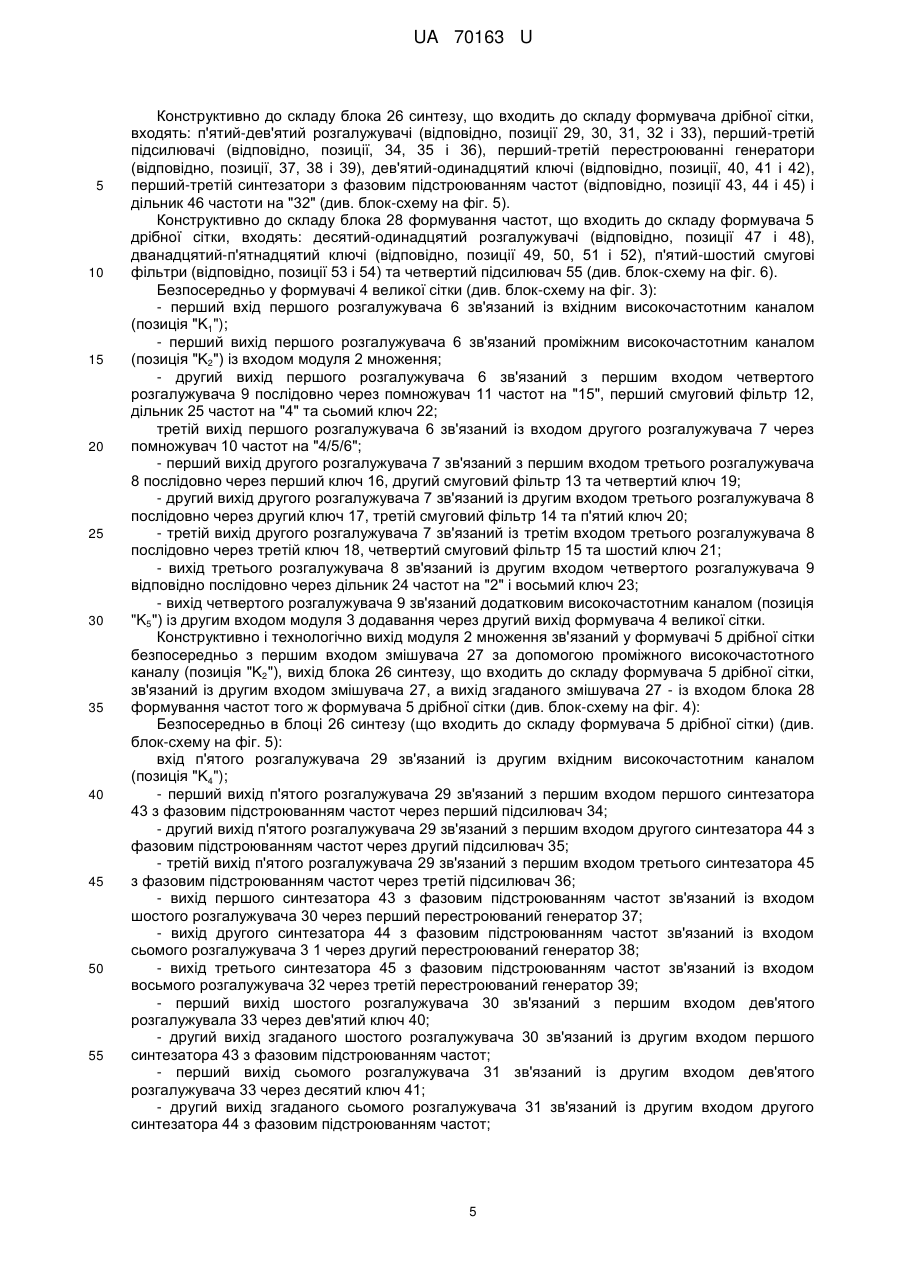

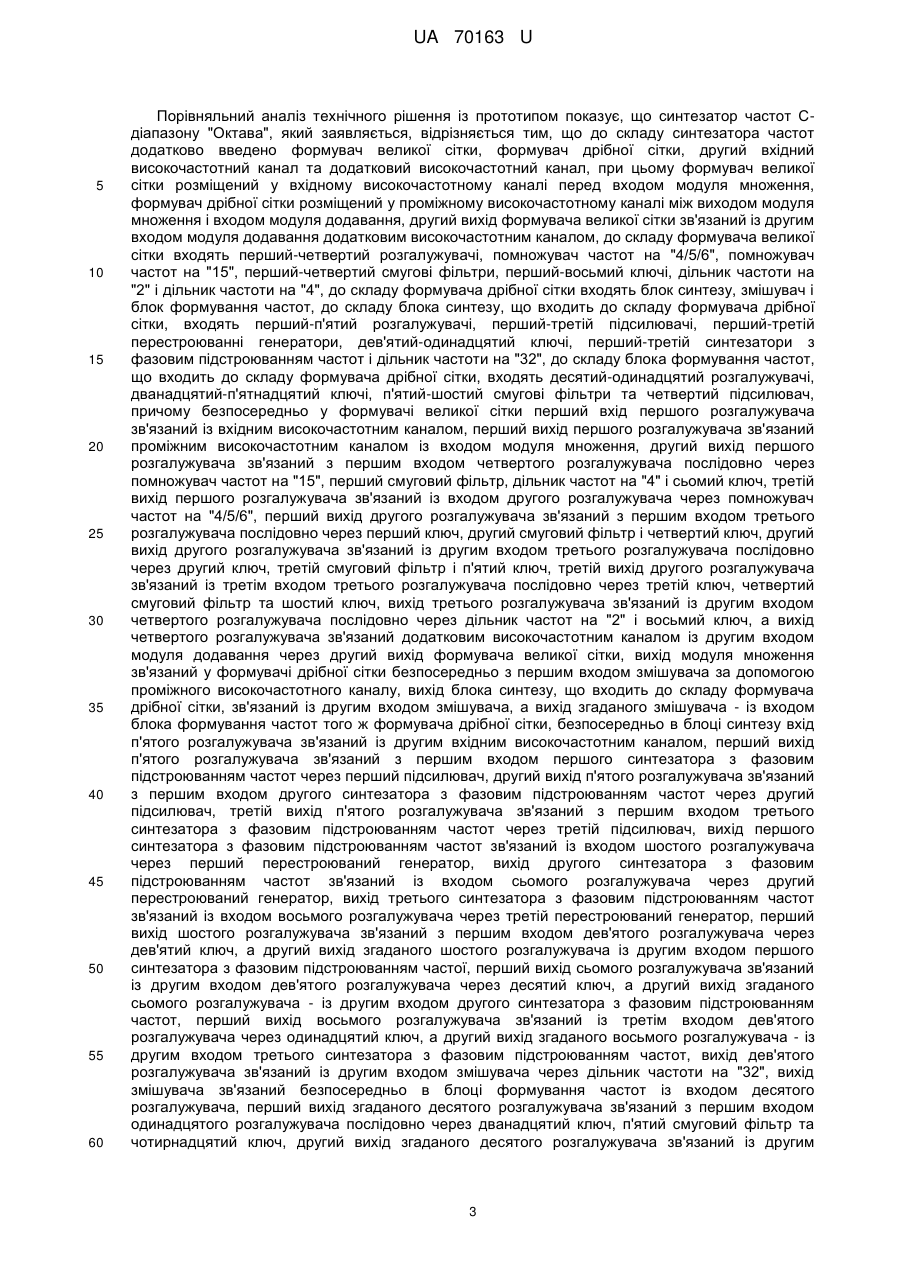

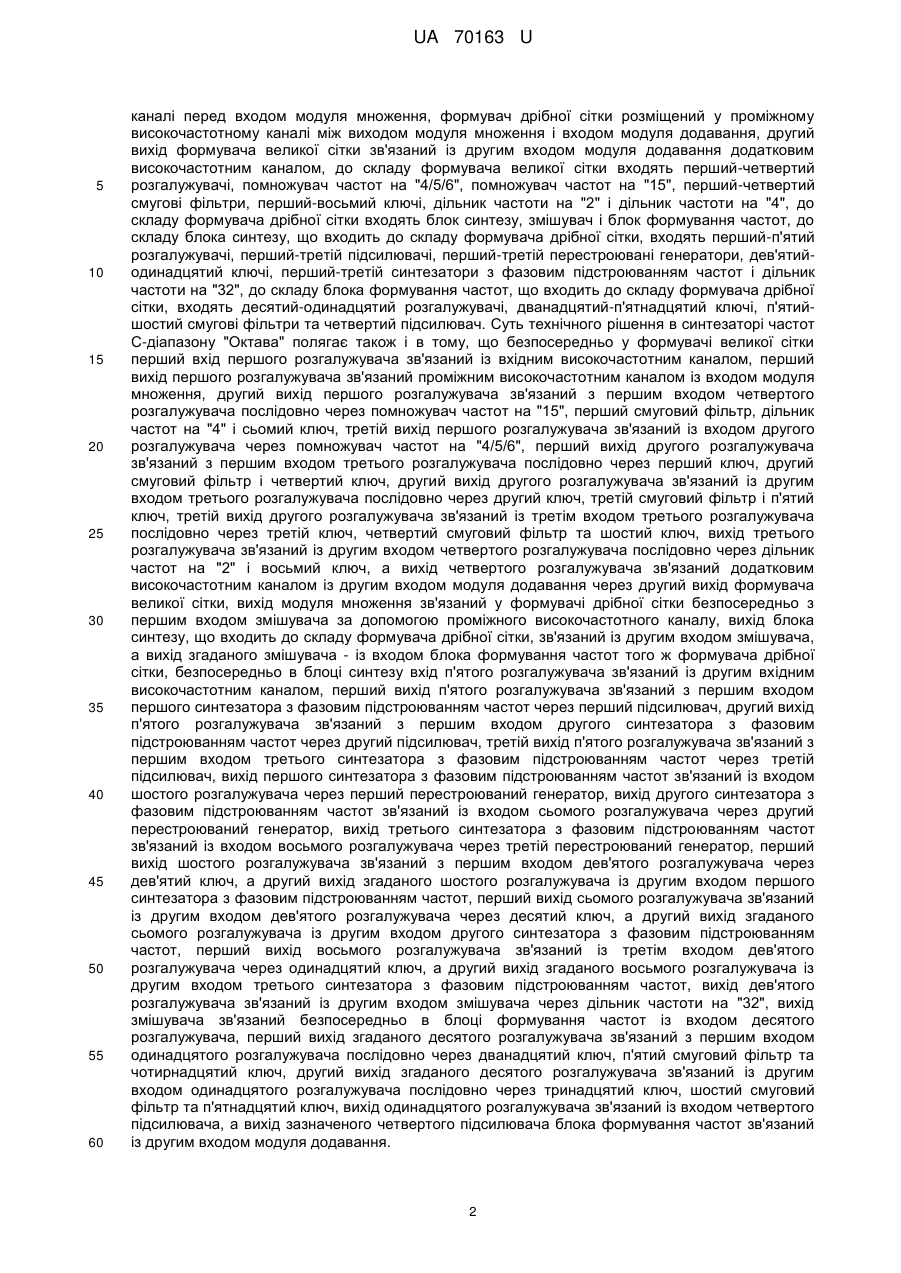

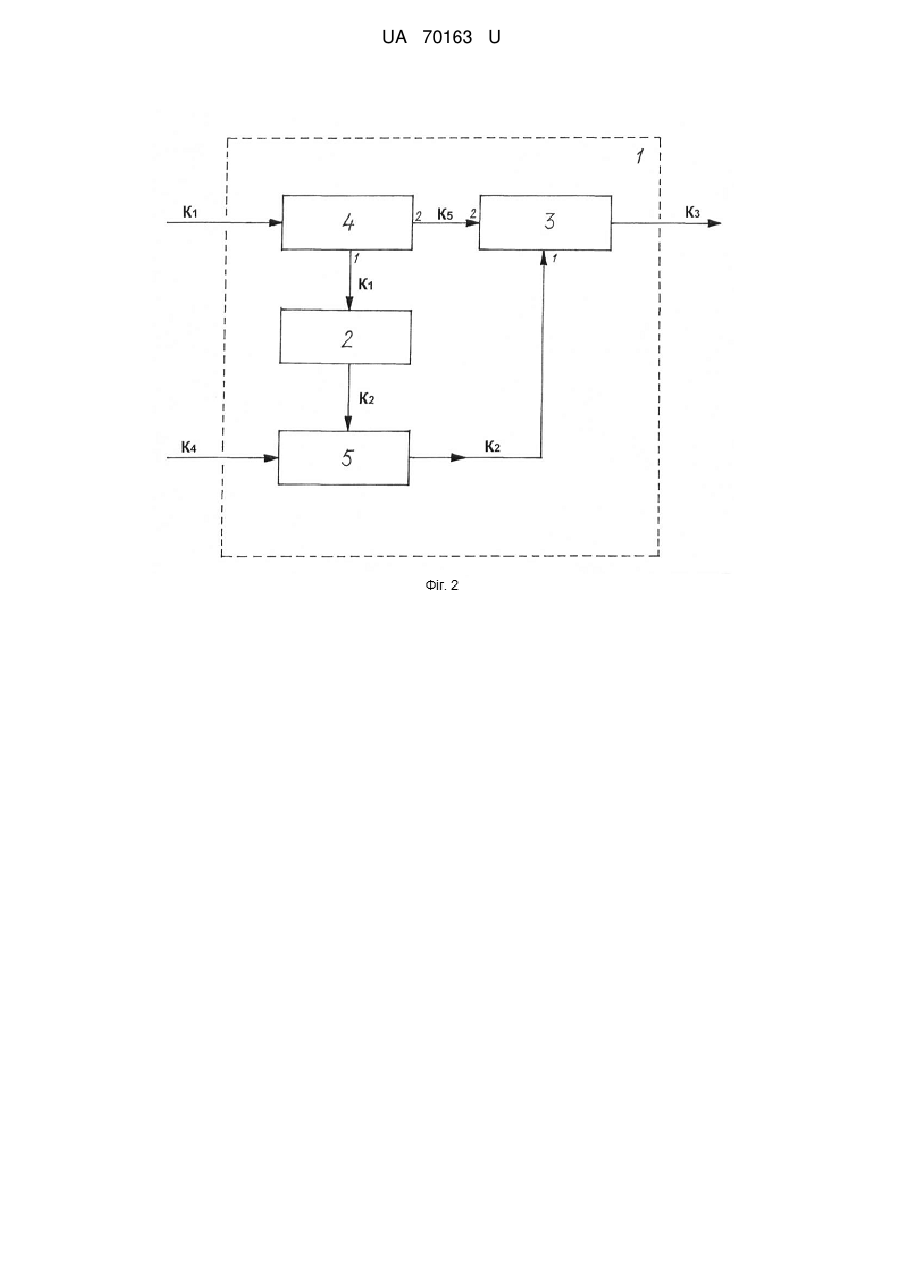

Реферат: Синтезатор частот С-діапазону містить зв'язані між собою модуль множення, модуль додавання, а також вхідний, проміжний та вихідний високочастотні канали. До складу синтезатора частот С-діапазону додатково введено формувач великої сітки, формувач дрібної сітки, другий вхідний високочастотний канал та додатковий високочастотний канал. UA 70163 U (54) СИНТЕЗАТОР ЧАСТОТ С-ДІАПАЗОНУ "ОКТАВА" UA 70163 U UA 70163 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі радіотехніки, зокрема, до пристроїв формування частот, а саме до синтезаторів частот С-діапазону, і може бути використана у бортових радіолокаційних станціях. На сьогоднішній день сітку вихідних сигналів у синтезаторах частот формують шляхом підсумовування додаткових низьких частот (3,5 МГц і 7 МГц) з вхідною частотою 56 МГц та використанням тільки двох частот великої сітки, що припускає обов'язкове використання великої кількості дорогих фільтрів на поверхнево-акустичних хвилях (які характеризуються своєю високою собівартістю і складністю їх виготовлення, що, у свою чергу, підвищує собівартість синтезатора частот в цілому при застосуванні у ньому зазначених фільтрів) на низьких проміжних частотах і погіршує рівень паразитних складових спектра на відстройках до±100 МГц, при однаковій швидкості перемикання між піддіапазонами. Відомий синтезатор частот, що містить фільтр низьких частот, імпульсно-фазовий дільник частоти, перший дільник частоти, опорний кварцовий генератор, другий дільник частоти, керований генератор і суматор, при цьому вихід фільтра низьких частот зв'язаний з першим входом керованого генератора, а вихід суматора - із другим входом зазначеного керованого генератора, вихід керованого генератора зв'язаний з першим входом імпульсно-фазового дільника частоти через другий дільник частоти та з вихідним каналом, вихід опорного кварцового генератора зв'язаний із входом фільтра низьких частот послідовно через перший дільник частоти та імпульсно-фазовий дільник частоти, причому вихід першого дільника частоти зв'язаний із другим входом зазначеного імпульсно-фазового дільника частоти [1]. До недоліків відомого синтезатора частот відноситься те, що спектр вихідного сигналу налічує високий рівень паразитних складових. Відомий синтезатор частот С-діапазону, що містить джерело сигналу еталонної частоти, послідовно з'єднані перший частотно-фазовий детектор, перший фільтр низької частоти, генератор і перший дільник частоти зі змінним коефіцієнтом розподілу, вихід якого з'єднаний із другим входом першого частотно-фазового детектора, дільник напруги, вхід якого з'єднаний із другим входом генератора, послідовно з'єднані дворежимний автогенератор, другий дільник частоти зі змінним коефіцієнтом розподілу, другий частотно-фазовий детектор, другий фільтр нижніх частот, запам'ятовуючий блок, перемикач із двох напрямків, вихід якого з'єднаний з керуючим входом дворежимного автогенератора, другий вихід якого є виходом пристрою, а другий вхід дворежимного автогенератора з'єднаний із входом ключа, вихід фільтра низьких частот, крім того, з'єднаний із другим входом перемикача із двох напрямків [2]. До недоліків відомого синтезатора частот С-діапазону відноситься те, що спектр вихідного сигналу налічує високий рівень паразитних складових. Найбільш близьким технічним рішенням, як по суті, так і за задачею, що вирішується, яке вибрано за найближчий аналог (прототип), є синтезатор частот С-діапазону, що містить зв'язані між собою модуль множення, модуль додавання, а також вхідний, проміжний та вихідний високочастотні канали, при цьому вхідний високочастотний канал з'єднано із входом модуля множення, вихід модуля множення з'єднано проміжним високочастотним каналом з входом модуля додавання, а вихід зазначеного модуля додавання з'єднано з вихідним високочастотним каналом [3]. До недоліків відомого синтезатора частот С-діапазону, який вибрано за найближчий аналог (прототип), відноситься те, що спектр вихідного сигналу налічує високий рівень паразитних складових, а для його зменшення потрібно ввести до складу пристрою велику кількість фільтрів на поверхнево-акустичних хвилях, які характеризуються своєю високою собівартістю і складністю їх виготовлення, що, у свою чергу, сумарно підвищує собівартість синтезатора частот в цілому. В основу корисної моделі поставлено задачу шляхом введення до складу синтезатора частот С-діапазону формувача великої сітки та формувача дрібної сітки забезпечити зниження паразитних складових спектра вихідних частот при одночасному зниженні собівартості пристрою. Суть технічного рішення в синтезаторі частот С-діапазону "Октава", що містить зв'язані між собою модуль множення, модуль додавання, а також вхідний, проміжний та вихідний високочастотні канали, при цьому вхідний високочастотний канал з'єднано із входом модуля множення, вихід модуля множення з'єднано проміжним високочастотним каналом з входом модуля додавання, а вихід зазначеного модуля додавання з'єднано з вихідним високочастотним каналом, полягає в тому, що до складу синтезатора частот додатково введено формувач великої сітки, формувач дрібної сітки, другий вхідний високочастотний канал та додатковий високочастотний канал. Суть технічного рішення в синтезаторі частот С-діапазону "Октава" полягає і в тому, що формувач великої сітки розміщений у вхідному високочастотному 1 UA 70163 U 5 10 15 20 25 30 35 40 45 50 55 60 каналі перед входом модуля множення, формувач дрібної сітки розміщений у проміжному високочастотному каналі між виходом модуля множення і входом модуля додавання, другий вихід формувача великої сітки зв'язаний із другим входом модуля додавання додатковим високочастотним каналом, до складу формувача великої сітки входять перший-четвертий розгалужувачі, помножувач частот на "4/5/6", помножувач частот на "15", перший-четвертий смугові фільтри, перший-восьмий ключі, дільник частоти на "2" і дільник частоти на "4", до складу формувача дрібної сітки входять блок синтезу, змішувач і блок формування частот, до складу блока синтезу, що входить до складу формувача дрібної сітки, входять перший-п'ятий розгалужувачі, перший-третій підсилювачі, перший-третій перестроювані генератори, дев'ятийодинадцятий ключі, перший-третій синтезатори з фазовим підстроюванням частот і дільник частоти на "32", до складу блока формування частот, що входить до складу формувача дрібної сітки, входять десятий-одинадцятий розгалужувачі, дванадцятий-п'ятнадцятий ключі, п'ятийшостий смугові фільтри та четвертий підсилювач. Суть технічного рішення в синтезаторі частот С-діапазону "Октава" полягає також і в тому, що безпосередньо у формувачі великої сітки перший вхід першого розгалужувача зв'язаний із вхідним високочастотним каналом, перший вихід першого розгалужувача зв'язаний проміжним високочастотним каналом із входом модуля множення, другий вихід першого розгалужувача зв'язаний з першим входом четвертого розгалужувача послідовно через помножувач частот на "15", перший смуговий фільтр, дільник частот на "4" і сьомий ключ, третій вихід першого розгалужувача зв'язаний із входом другого розгалужувача через помножувач частот на "4/5/6", перший вихід другого розгалужувача зв'язаний з першим входом третього розгалужувача послідовно через перший ключ, другий смуговий фільтр і четвертий ключ, другий вихід другого розгалужувача зв'язаний із другим входом третього розгалужувача послідовно через другий ключ, третій смуговий фільтр і п'ятий ключ, третій вихід другого розгалужувача зв'язаний із третім входом третього розгалужувача послідовно через третій ключ, четвертий смуговий фільтр та шостий ключ, вихід третього розгалужувача зв'язаний із другим входом четвертого розгалужувача послідовно через дільник частот на "2" і восьмий ключ, а вихід четвертого розгалужувача зв'язаний додатковим високочастотним каналом із другим входом модуля додавання через другий вихід формувача великої сітки, вихід модуля множення зв'язаний у формувачі дрібної сітки безпосередньо з першим входом змішувача за допомогою проміжного високочастотного каналу, вихід блока синтезу, що входить до складу формувача дрібної сітки, зв'язаний із другим входом змішувача, а вихід згаданого змішувача - із входом блока формування частот того ж формувача дрібної сітки, безпосередньо в блоці синтезу вхід п'ятого розгалужувача зв'язаний із другим вхідним високочастотним каналом, перший вихід п'ятого розгалужувача зв'язаний з першим входом першого синтезатора з фазовим підстроюванням частот через перший підсилювач, другий вихід п'ятого розгалужувача зв'язаний з першим входом другого синтезатора з фазовим підстроюванням частот через другий підсилювач, третій вихід п'ятого розгалужувача зв'язаний з першим входом третього синтезатора з фазовим підстроюванням частот через третій підсилювач, вихід першого синтезатора з фазовим підстроюванням частот зв'язаний із входом шостого розгалужувача через перший перестроюваний генератор, вихід другого синтезатора з фазовим підстроюванням частот зв'язаний із входом сьомого розгалужувача через другий перестроюваний генератор, вихід третього синтезатора з фазовим підстроюванням частот зв'язаний із входом восьмого розгалужувача через третій перестроюваний генератор, перший вихід шостого розгалужувача зв'язаний з першим входом дев'ятого розгалужувача через дев'ятий ключ, а другий вихід згаданого шостого розгалужувача із другим входом першого синтезатора з фазовим підстроюванням частот, перший вихід сьомого розгалужувача зв'язаний із другим входом дев'ятого розгалужувача через десятий ключ, а другий вихід згаданого сьомого розгалужувача із другим входом другого синтезатора з фазовим підстроюванням частот, перший вихід восьмого розгалужувача зв'язаний із третім входом дев'ятого розгалужувача через одинадцятий ключ, а другий вихід згаданого восьмого розгалужувача із другим входом третього синтезатора з фазовим підстроюванням частот, вихід дев'ятого розгалужувача зв'язаний із другим входом змішувача через дільник частоти на "32", вихід змішувача зв'язаний безпосередньо в блоці формування частот із входом десятого розгалужувача, перший вихід згаданого десятого розгалужувача зв'язаний з першим входом одинадцятого розгалужувача послідовно через дванадцятий ключ, п'ятий смуговий фільтр та чотирнадцятий ключ, другий вихід згаданого десятого розгалужувача зв'язаний із другим входом одинадцятого розгалужувача послідовно через тринадцятий ключ, шостий смуговий фільтр та п'ятнадцятий ключ, вихід одинадцятого розгалужувача зв'язаний із входом четвертого підсилювача, а вихід зазначеного четвертого підсилювача блока формування частот зв'язаний із другим входом модуля додавання. 2 UA 70163 U 5 10 15 20 25 30 35 40 45 50 55 60 Порівняльний аналіз технічного рішення із прототипом показує, що синтезатор частот Сдіапазону "Октава", який заявляється, відрізняється тим, що до складу синтезатора частот додатково введено формувач великої сітки, формувач дрібної сітки, другий вхідний високочастотний канал та додатковий високочастотний канал, при цьому формувач великої сітки розміщений у вхідному високочастотному каналі перед входом модуля множення, формувач дрібної сітки розміщений у проміжному високочастотному каналі між виходом модуля множення і входом модуля додавання, другий вихід формувача великої сітки зв'язаний із другим входом модуля додавання додатковим високочастотним каналом, до складу формувача великої сітки входять перший-четвертий розгалужувачі, помножувач частот на "4/5/6", помножувач частот на "15", перший-четвертий смугові фільтри, перший-восьмий ключі, дільник частоти на "2" і дільник частоти на "4", до складу формувача дрібної сітки входять блок синтезу, змішувач і блок формування частот, до складу блока синтезу, що входить до складу формувача дрібної сітки, входять перший-п'ятий розгалужувачі, перший-третій підсилювачі, перший-третій перестроюванні генератори, дев'ятий-одинадцятий ключі, перший-третій синтезатори з фазовим підстроюванням частот і дільник частоти на "32", до складу блока формування частот, що входить до складу формувача дрібної сітки, входять десятий-одинадцятий розгалужувачі, дванадцятий-п'ятнадцятий ключі, п'ятий-шостий смугові фільтри та четвертий підсилювач, причому безпосередньо у формувачі великої сітки перший вхід першого розгалужувача зв'язаний із вхідним високочастотним каналом, перший вихід першого розгалужувача зв'язаний проміжним високочастотним каналом із входом модуля множення, другий вихід першого розгалужувача зв'язаний з першим входом четвертого розгалужувача послідовно через помножувач частот на "15", перший смуговий фільтр, дільник частот на "4" і сьомий ключ, третій вихід першого розгалужувача зв'язаний із входом другого розгалужувача через помножувач частот на "4/5/6", перший вихід другого розгалужувача зв'язаний з першим входом третього розгалужувача послідовно через перший ключ, другий смуговий фільтр і четвертий ключ, другий вихід другого розгалужувача зв'язаний із другим входом третього розгалужувача послідовно через другий ключ, третій смуговий фільтр і п'ятий ключ, третій вихід другого розгалужувача зв'язаний із третім входом третього розгалужувача послідовно через третій ключ, четвертий смуговий фільтр та шостий ключ, вихід третього розгалужувача зв'язаний із другим входом четвертого розгалужувача послідовно через дільник частот на "2" і восьмий ключ, а вихід четвертого розгалужувача зв'язаний додатковим високочастотним каналом із другим входом модуля додавання через другий вихід формувача великої сітки, вихід модуля множення зв'язаний у формувачі дрібної сітки безпосередньо з першим входом змішувача за допомогою проміжного високочастотного каналу, вихід блока синтезу, що входить до складу формувача дрібної сітки, зв'язаний із другим входом змішувача, а вихід згаданого змішувача - із входом блока формування частот того ж формувача дрібної сітки, безпосередньо в блоці синтезу вхід п'ятого розгалужувача зв'язаний із другим вхідним високочастотним каналом, перший вихід п'ятого розгалужувача зв'язаний з першим входом першого синтезатора з фазовим підстроюванням частот через перший підсилювач, другий вихід п'ятого розгалужувача зв'язаний з першим входом другого синтезатора з фазовим підстроюванням частот через другий підсилювач, третій вихід п'ятого розгалужувача зв'язаний з першим входом третього синтезатора з фазовим підстроюванням частот через третій підсилювач, вихід першого синтезатора з фазовим підстроюванням частот зв'язаний із входом шостого розгалужувача через перший перестроюваний генератор, вихід другого синтезатора з фазовим підстроюванням частот зв'язаний із входом сьомого розгалужувача через другий перестроюваний генератор, вихід третього синтезатора з фазовим підстроюванням частот зв'язаний із входом восьмого розгалужувача через третій перестроюваний генератор, перший вихід шостого розгалужувача зв'язаний з першим входом дев'ятого розгалужувача через дев'ятий ключ, а другий вихід згаданого шостого розгалужувача із другим входом першого синтезатора з фазовим підстроюванням частої, перший вихід сьомого розгалужувача зв'язаний із другим входом дев'ятого розгалужувача через десятий ключ, а другий вихід згаданого сьомого розгалужувача - із другим входом другого синтезатора з фазовим підстроюванням частот, перший вихід восьмого розгалужувача зв'язаний із третім входом дев'ятого розгалужувача через одинадцятий ключ, а другий вихід згаданого восьмого розгалужувача - із другим входом третього синтезатора з фазовим підстроюванням частот, вихід дев'ятого розгалужувача зв'язаний із другим входом змішувача через дільник частоти на "32", вихід змішувача зв'язаний безпосередньо в блоці формування частот із входом десятого розгалужувача, перший вихід згаданого десятого розгалужувача зв'язаний з першим входом одинадцятого розгалужувача послідовно через дванадцятий ключ, п'ятий смуговий фільтр та чотирнадцятий ключ, другий вихід згаданого десятого розгалужувача зв'язаний із другим 3 UA 70163 U 5 10 15 20 25 30 35 40 45 50 55 60 входом одинадцятого розгалужувача послідовно через тринадцятий ключ, шостий смуговий фільтр та п'ятнадцятий ключ, вихід одинадцятого розгалужувача зв'язаний із входом четвертого підсилювача, а вихід зазначеного четвертого підсилювача блока формування частот зв'язаний із другим входом модуля додавання. Рішення технічної задачі в синтезаторі частої С-діапазону "Октава" (який заявляється) дійсно можливе тому, що: - шляхом введення до складу зазначеного синтезатора частот С-діапазону формувача великої сітки (а саме, у вхідний високочастотний канал перед входом модуля множення) забезпечується віддалення паразитних складових від смуги пропускання фільтрів, що забезпечить зниження паразитних складових спектра вихідних частої; - шляхом введення до складу зазначеного синтезатора частот С-діапазону формувача дрібної сітки (а саме, у проміжний високочастотний канал за виходом модуля множення та перед входом модуля додавання) забезпечується віддалення паразитних складових від смуги пропускання фільтрів, що забезпечить зниження паразитних складових спектра вихідних частот. Введення до складу синтезатора частот С-діапазону "Октава" зазначених вище формувачів виключає необхідність встановлення у пристрої (в синтезаторі частот) фільтрів на поверхневоакустичних хвилях, які характеризуються своєю високою собівартістю і складністю їх виготовлення, а це, у свою чергу, дозволить істотно зменшити собівартість синтезатора частої в цілому. Таким чином, синтезатор частот С-діапазону "Октава", який заявляється, відповідає критерію корисної моделі "новизна". Суть корисної моделі в синтезаторі частот С-діапазону "Октава" пояснюється за допомогою ілюстрацій, де на фіг. 1 показано блок-схему синтезатора частот С-діапазону, який вибрано за найближчий аналог (прототип), на фіг. 2 показано загальну блок-схему синтезатора частот Сдіапазону "Октава", який заявляється, на фіг. 3 показано блок-схему формувача великої сітки і його зв'язки з конструктивними елементами, що складу синтезатора частот С-діапазону "Октава", який заявляється, на фіг. 4 показано загальну блок-схему формувача дрібної сітки і його зв'язки з конструктивними елементами, що входять до складу синтезатора частот Сдіапазону "Октава", який заявляється, на фіг. 5 показано блок-схему блока синтезу і його зв'язки зі змішувачем і блоком формування частот (що входять до складу формувача дрібної сітки) та з іншими конструктивними елементами, що входять до складу синтезатора частот С-діапазону "Октава", який заявляється, на фіг. 6 показано блок-схему блока формування частот і його зв'язки зі змішувачем і блоком синтезу (що входять до складу формувача дрібної сітки), та з іншими конструктивними елементами, що входять до складу синтезатора частот С-діапазону "Октава", який заявляється, на фіг. 7 показано блок-схему здійснення фазового автопідстроювання частої у блоці синтезу. Синтезатор частот С-діапазону "Октава" (позиція 1), що заявляється, містить (як варіант конструктивного виконання - див. блок-схеми на фіг. 2-6) зв'язані між собою модуль 2 множення, модуль 3 додавання, формувач 4 великої сітки, формувач 5 дрібної сітки, вхідний (позиція "K 1"), проміжний (позиція "K2") та вихідний (позиція "K3") високочастотні канали, другий (позиція "K4") вхідний високочастотний канал та додатковий (позиція "K5") високочастотні канали (див. блоксхему на фіг. 2). Формувач 4 великої сітки розміщений у вхідному високочастотному каналі (позиція "K1") перед входом модуля 2 множення, а формувач 5 дрібної сітки розміщений у проміжному високочастотному каналі (позиція "K2") між виходом модуля 2 множення і входом модуля 3 додавання (див. блок-схему на фіг. 2). Конструктивно і технологічно: - вхідний високочастотний канал (позиція "K1") з'єднано із входом модуля 2 множення; - вихід модуля 2 множення з'єднано проміжним високочастотним каналом (позиція "К2") з входом модуля 3 додавання; - вихід зазначеного модуля 3 додавання з'єднано з вихідним високочастотним каналом (позиція "K3"); - другий вихід формувача 4 великої сітки зв'язаний із другим входом модуля 3 додавання додатковим високочастотним каналом (позиція "K5"). Конструктивно до складу формувача 4 великої сітки входять: перший-четвертий розгалужувачі (відповідно, позиції 6, 7, 8 і 9), помножувач 10 частот на "4/5/6", помножувач 11 частот на "15", перший-четвертий смугові фільтри (відповідно, позиції 12, 13, 14 і 15), першийвосьмий ключі (відповідно, позиції 16, 17, 18, 19, 20, 21, 22 і 23), дільник 24 частоти на "2" і дільник 25 частоти на "4" (див. блок-схему на фіг. 3). Конструктивно до складу формувача 5 дрібної сітки входять: блок 26 синтезу, змішувач 27 і блок 28 формування частот, що з'єднані між собою (див. блок-схему на фіг. 4). 4 UA 70163 U 5 10 15 20 25 30 35 40 45 50 55 Конструктивно до складу блока 26 синтезу, що входить до складу формувача дрібної сітки, входять: п'ятий-дев'ятий розгалужувачі (відповідно, позиції 29, 30, 31, 32 і 33), перший-третій підсилювачі (відповідно, позиції, 34, 35 і 36), перший-третій перестроюванні генератори (відповідно, позиції, 37, 38 і 39), дев'ятий-одинадцятий ключі (відповідно, позиції, 40, 41 і 42), перший-третій синтезатори з фазовим підстроюванням частот (відповідно, позиції 43, 44 і 45) і дільник 46 частоти на "32" (див. блок-схему на фіг. 5). Конструктивно до складу блока 28 формування частот, що входить до складу формувача 5 дрібної сітки, входять: десятий-одинадцятий розгалужувачі (відповідно, позиції 47 і 48), дванадцятий-п'ятнадцятий ключі (відповідно, позиції 49, 50, 51 і 52), п'ятий-шостий смугові фільтри (відповідно, позиції 53 і 54) та четвертий підсилювач 55 (див. блок-схему на фіг. 6). Безпосередньо у формувачі 4 великої сітки (див. блок-схему на фіг. 3): - перший вхід першого розгалужувача 6 зв'язаний із вхідним високочастотним каналом (позиція "K1"); - перший вихід першого розгалужувача 6 зв'язаний проміжним високочастотним каналом (позиція "K2") із входом модуля 2 множення; - другий вихід першого розгалужувача 6 зв'язаний з першим входом четвертого розгалужувача 9 послідовно через помножувач 11 частот на "15", перший смуговий фільтр 12, дільник 25 частот на "4" та сьомий ключ 22; третій вихід першого розгалужувача 6 зв'язаний із входом другого розгалужувача 7 через помножувач 10 частот на "4/5/6"; - перший вихід другого розгалужувача 7 зв'язаний з першим входом третього розгалужувача 8 послідовно через перший ключ 16, другий смуговий фільтр 13 та четвертий ключ 19; - другий вихід другого розгалужувача 7 зв'язаний із другим входом третього розгалужувача 8 послідовно через другий ключ 17, третій смуговий фільтр 14 та п'ятий ключ 20; - третій вихід другого розгалужувача 7 зв'язаний із третім входом третього розгалужувача 8 послідовно через третій ключ 18, четвертий смуговий фільтр 15 та шостий ключ 21; - вихід третього розгалужувача 8 зв'язаний із другим входом четвертого розгалужувача 9 відповідно послідовно через дільник 24 частот на "2" і восьмий ключ 23; - вихід четвертого розгалужувача 9 зв'язаний додатковим високочастотним каналом (позиція "K5") із другим входом модуля 3 додавання через другий вихід формувача 4 великої сітки. Конструктивно і технологічно вихід модуля 2 множення зв'язаний у формувачі 5 дрібної сітки безпосередньо з першим входом змішувача 27 за допомогою проміжного високочастотного каналу (позиція "K2"), вихід блока 26 синтезу, що входить до складу формувача 5 дрібної сітки, зв'язаний із другим входом змішувача 27, а вихід згаданого змішувача 27 - із входом блока 28 формування частот того ж формувача 5 дрібної сітки (див. блок-схему на фіг. 4): Безпосередньо в блоці 26 синтезу (що входить до складу формувача 5 дрібної сітки) (див. блок-схему на фіг. 5): вхід п'ятого розгалужувача 29 зв'язаний із другим вхідним високочастотним каналом (позиція "K4"); - перший вихід п'ятого розгалужувача 29 зв'язаний з першим входом першого синтезатора 43 з фазовим підстроюванням частот через перший підсилювач 34; - другий вихід п'ятого розгалужувача 29 зв'язаний з першим входом другого синтезатора 44 з фазовим підстроюванням частот через другий підсилювач 35; - третій вихід п'ятого розгалужувача 29 зв'язаний з першим входом третього синтезатора 45 з фазовим підстроюванням частот через третій підсилювач 36; - вихід першого синтезатора 43 з фазовим підстроюванням частот зв'язаний із входом шостого розгалужувача 30 через перший перестроюваний генератор 37; - вихід другого синтезатора 44 з фазовим підстроюванням частот зв'язаний із входом сьомого розгалужувача 3 1 через другий перестроюваний генератор 38; - вихід третього синтезатора 45 з фазовим підстроюванням частот зв'язаний із входом восьмого розгалужувача 32 через третій перестроюваний генератор 39; - перший вихід шостого розгалужувача 30 зв'язаний з першим входом дев'ятого розгалужувала 33 через дев'ятий ключ 40; - другий вихід згаданого шостого розгалужувача 30 зв'язаний із другим входом першого синтезатора 43 з фазовим підстроюванням частот; - перший вихід сьомого розгалужувача 31 зв'язаний із другим входом дев'ятого розгалужувача 33 через десятий ключ 41; - другий вихід згаданого сьомого розгалужувача 31 зв'язаний із другим входом другого синтезатора 44 з фазовим підстроюванням частот; 5 UA 70163 U 5 10 15 20 25 30 35 40 45 50 55 - перший вихід восьмого розгалужувача 32 зв'язаний із третім входом дев'ятого розгалужувача 33 через одинадцятий ключ 42; - другий вихід згаданого восьмого розгалужувача 32 зв'язаний із другим входом третього синтезатора 45 з фазовим підстроюванням частот; - вихід дев'ятого розгалужувача 33 зв'язаний із другим входом змішувача 27 через дільник 46 частоти на "32". Конструктивно і технологічно безпосередньо в блоці 28 формування частот (див. блок-схему на фіг. 6): - вихід змішувача 27 зв'язаний (безпосередньо в блоці 28 формування частот) із входом десятого розгалужувача 47; - перший вихід згаданого десятого розгалужувача 47 зв'язаний з першим входом одинадцятого розгалужувача 48 послідовно через дванадцятий ключ 49, п'ятий смуговий фільтр 53 та чотирнадцятий ключ 51; - другий вихід згаданого десятого розгалужувача 47 зв'язаний із другим входом одинадцятого розгалужувача 48 послідовно через тринадцятий ключ 50, шостий смуговий фільтр 54 та п'ятнадцятий ключ 52; - вихід одинадцятого розгалужувача 48 зв'язаний із входом четвертого підсилювача 55; - вихід четвертого підсилювача 55 блока 28 формування частот зв'язаний із другим входом модуля додавання 3. Синтезатор частот С-діапазону "Октава", що заявляється, працює/експлуатується таким чином. По вхідному високочастотному каналу "K1" на вхід формувача 4 великої сітки подасться вхідний сигнал частотою 56 МГц. Зазначений сигнал безпосередньо у формувачі 4 великої сітки подасться на перший вхід першого розгалужувала 6, а з нього оброблений сигнал подасться, відповідно, з першого виходу - на вхід модуля 2 множення, з другого виходу - на вхід помножувача 11 частот на "15", а з третього виходу - на вхід помножувача 10 частот на "4/5/6" (див. блок-схему на фіг. 3). В помножувачі 11 частот на "15" здійснюється формування частоти 840 МГц, а в помножувачі 10 частот на "4/5/6" здійснюється формування частот 224 МГц, 280 МГц і 336 МГц. Далі оброблений в помножувачі 11 частот на "15" сигнал подасться на вхід першого смугового фільтра 12, де відбувається виділення робочої частоти 840 МГц. З виходу першого смугового фільтра 12 сигнал с частотою 840 МГц подасться на вхід дільника 25 частоти на "4", де відбувається формування частоти 210 МГц. Після цього сформований сигнал з виходу дільника 25 частоти на "4" подається на вхід сьомого ключа 22 (де відбувається комутація робочих частот великої сітки), а з нього - на перший вхід четвертого розгалужувала 9 (в якому відбувається виділення сигналу). Водночас з надходженням обробленого в помножувачі 11 частот на "15" сигналу на вхід першого смугового фільтра 12, на вхід другого розгалужувача 7 подається сигнал з виходу помножувача 10 частот на "4/5/6". У другому розгалужувачі 7 відбувається розподіл сигналів. Далі з першого виходу другого розгалужувача 7 сигнал потрапляє на вхід першого ключа 16, з другого виходу другого розгалужувача 7 сигнал потрапляє на вхід другого ключа 17, а з третього виходу другого розгалужувача 7 сигнал потрапляє на вхід третього ключа 18 (в яких відбувається комутація частот, відповідно, 224 МГц, 280 МГц і 336 МГц). Після оброблення зазначених частот, а саме, частот 224 МГц, 280 МГц і 336 МГц, відповідно, в першому ключі 16, у другому ключі 17 та у третьому ключі 18, зазначені оброблені сигнали надходять з виходу зазначених ключів (позиції 16, 17 і 18) (див. блок-схему на фіг. 3), відповідно: - на перший вхід третього розгалужувача 8 послідовно через другий смуговий фільтр 13 і четвертий ключ 19; - на другий вхід третього розгалужувача 8 послідовно через третій смуговий фільтр 14 і п'ятий ключ 20; - на третій вхід третього розгалужувача 8 послідовно через четвертий смуговий фільтр 15 і шостий ключ 21. В третьому розгалужувачі 8 відбувається виділення робочого сигналу. Після нього виділений робочий сигнал з виходу третього розгалужувача 8 подаєтся на другий вхід четвертого розгалужувача 9 (де відбувається виділення сигналу) послідовно через дільник 24 частота на "2" (де відбувається формування робочих частот 1 12 МГц, 140 МГц і 168 МГц) і восьмий ключ 23 (в якому відбувається формування робочих частот великої сітки - або 112 МГц, або 140 МГц, або 168 МГц). 6 UA 70163 U 5 10 15 20 25 30 35 40 45 50 55 Таким чином, при надходженні до четвертого розгалужувача 9 виділеного сигналу з сьомого ключа 22 (на перший вхід) або виділеного сигналу з восьмого ключа 23 (на другий вхід), у зазначеному четвертому розгалужувачі 9 відбувається вибір того чи іншого сигналу. Далі з четвертого розгалужувача 9 сигнал (через другий вихід формувача 4 великої сітки) потрапляє по додатковому високочастотному каналу "K5" на другий вхід модуля 3 додавання (див. блок-схему на фіг. 3). Водночас із зазначеним вище сигнал з першого виходу першого розгалужувача 6 по вхідному високочастотному каналу "K1" подається на вхід модуля 2 множення (де відбувається множення вхідної частоти 56 МГц до частоти 1736 МГц), а з виходу зазначеного модуля 2 множення - на перший вхід формувача 5 дрібної сітки (див. блок-схему на фіг. 3 та блок-схему на фіг. 4). Також по другому вхідному високочастотному каналу "K 4" на другий вхід формувача 5 дрібної сітки подається вхідний сигнал з частотою 56 МГц (див. блок-схеми на фіг. 2-6). Безпосередньо у формувачі 5 дрібної сітки сигнал з модуля 2 множення подасться на перший вхід змішувача 27, по другому вхідному високочастотному каналу "K 4" сигнал подається на вхід блока 26 синтезу (див. блок-схему на фіг. 4), при цьому безпосередньо в блоці 26 синтезу по другому вхідному високочастотному каналу "K4" сигнал величиною 56 МГц подається на вхід п'ятого розгалужувача 29 (див. блок-схему на фіг. 5). Оброблений у п'ятому розгалужувачі 29 сигнал, який по другому вхідному високочастотному каналу "K4" поданий на вхід зазначеного розгалужувача (позиція 29 - див. блок-схему на фіг. 5), подається: - з першого виходу п'ятого розгалужувача 29 - на вхід першого підсилювача 34; - з другого виходу п'ятого розгалужувача 29 - на вхід другого підсилювача 35; - з третього виходу п'ятого розгалужувача 29 - на вхід третього підсилювача 36. У зазначених підсилювачах (позиції 34, 35 і 36) відбувається посилення вхідного сигналу до необхідного рівня і здійснення розв'язки між каналами. Далі з виходу першого підсилювача 34 підсилений сигнал опорної частоти подається на перший вхід першого синтезатора 43 з фазовим підстроюванням частот, з виходу другого підсилювача 35 підсилений сигнал опорної частоти подасться на перший вхід другого синтезатора 44 з фазовим підстроюванням частот, а з виходу третього підсилювача 36 підсилений сигнал опорної частоти подається на перший вхід третього синтезатора 45 з фазовим підстроюванням частот. Водночас із зазначеним вище з перестроюваних генераторів (відповідно, позиції 37, 38 і 39) високочастотні сигнали через, відповідно, шостий (позиція 30), сьомий (позиція 31) та восьмий (позиція 32) розгалужуванні подаються (з других їх виходів), відповідно, на другі входи першого (позиція 43), другого (позиція 44) та третього (позиція 45) синтезаторів з фазовим підстроюванням частот, в яких здійснюється фазове автопідстроювання частот (яке здійснюється по зв'язку, відповідно, з виходу першого (позиція 43), другого (позиція 44) та третього (позиція 45) синтезаторів з фазовим підстроюванням частот на входи, відповідно, першого (позиція 37), другого (позиція 38) та третього (позиція 39) перестроюваних генераторів - див. блок-схему на фіг. 5 та блок-схему на фіг. 7) та формування вихідних частот з кроком, відповідно, у першому (позиція 43) та другому (позиція 44) синтезаторах з фазовим підстроюванням частот - 112 МГц, а у третьому (позиція 45) синтезаторі з фазовим підстроюванням частот - з кроком 36 МГц. З першого виходу шостого розгалужувача 30 високочастотний сигнал подається на перший вхід дев'ятого розгалужувача 33 через дев'ятий ключ 40, з першого виходу сьомого розгалужувача 31 високочастотний сигнал подається на другий вхід дев'ятого розгалужувача 33 через десятий ключ 41, а з першого виходу восьмого розгалужувача 32 високочастотний сигнал подається на третій вхід дев'ятого розгалужувача 33 через одинадцятий ключ 42 (див. блоксхему на фіг. 5). При надходженні до дев'ятого розгалужувача 33 сигналів з дев'ятого (позиція 40), десятого (позиція 41) та одинадцятого (позиція 42) ключів, у зазначеному дев'ятому розгалужуванні 33 відбувається підсумовування/об'єднання сигналів або з дев'ятого ключа (позиція 40), або з десятого ключа (позиція 41), або з одинадцятого ключа (позиція 42). Далі виділений сигнал з виходу дев'ятого розгалужувача 33 подається через дільник 46 частоти на "32" (в якому відбувається ділення частоти) на другий вхід змішувача 27 (див. блоксхему на фіг. 5). При надходженні до змішувача 27 сигналу з дільника 46 частоти на "32" (а саме, на другий вхід змішувача 27) та сигналу з частотою 1736 МГц по високочастотному проміжному каналу "K2" з виходу модуля 2 множення (а саме, на перший вхід змішувача 27), у зазначеному 7 UA 70163 U 5 10 15 20 25 30 35 40 45 50 змішувачі 27 відбувається змішання частоти гетеродину 1736 МГц з частотами, сформованими у блоці 26 синтезу (що входить до складу формувача 5 дрібної сітки -див. блок-схему на фіг. 5). Після цього сигнал зі змішувача 27 подається на вхід блока 28 формування частот (див. блок-схему на фіг. 5), а безпосередньо у блоці 28 формування частот - на вхід десятого розгалужувача 47 (див. блок-схему на фіг. 6). У десятому розгалужувачі 47 відбувається розподіл сигналів на два канали. Далі сигнал з десятого розгалужувача 47 подається (див. блок-схему на фіг. 6), відповідно: - з першого виходу десятого розгалужувача 47 - на перший вхід одинадцятого розгалужувача 48 послідовно через дванадцятий ключ 49, п'ятий смуговий фільтр 53 та чотирнадцятий ключ 51; - з другого виходу десятого розгалужувача 47 - на другий вхід одинадцятого розгалужувача 48 послідовно через тринадцятий ключ 50, шостий смуговий фільтр 54 та п'ятнадцятий ключ 52. При надходженні до одинадцятого розгалужувача 48 сигналів, відповідно, з чотирнадцятого ключа 51 та з п'ятнадцятого ключа 52, у зазначеному одинадцятому розгалужувачі 48 відбувається підсумовування сигналів або з чотирнадцятого ключа 51, або з п'ятнадцятого ключа 52. Далі оброблений у одинадцятому розгалужувачі 48 сигнал подається по проміжному високочастотному каналу "K2" на другий вхід модуля 3 додавання через четвертий підсилювач 55 (див. блок-схему на фіг. 6). При надходженні до модуля 3 додавання відповідних сигналів з формувача 5 дрібної сітки (по проміжному високочастотному каналу "K2") та з формувача 4 великої сітки (по додатковому високочастотному каналу "K5"), відповідно, на другий та перший входи модуля 3 додавання, у зазначеному модулі 3 додавання відбувається формування сигналів вихідних частот. По закінченню у модулі 3 додавання обробки сигналів (що надійшли по каналах "K 2" і "K3"), з виходу зазначеного модуля 3 додавання сформований вихідний сигнал надходить до вихідного високочастотного каналу "K3". Таким чином, у високочастотному каналі "K3" формується сітка вихідних частот з кроком 3,5 МГц та 1,125 МГц при подачі на вхід синтезатора частот (позиція 1) по каналах "K 1" і "K4" частот 56 МГц. Підвищення ефективності застосування синтезатора частот С-діапазону "Октава", який заявляється, по відношенню до прототипу, досягається шляхом введення до складу синтезатора частот формувача великої сітки та формувача дрібної сітки, а безпосередньо до них помножувачів та дільників частої, забезпечується(формуванням помножувачами на "4/5/6" і на "15", і діленням дільниками частоти на "2" і на "4" чотирьох частот великої сітки, і діленням дільником частоти на "32" частоти дрібній сітці, низький (менше 90 дБ на відстройках ±(0,1…4) МГц, менше 80 дБ на відстройках ±(4…110) МГц) рівень паразитних складових спектра, і низьку (2 кГц не більше 112 дБ/Гц, 50 кГц не більше - 130 дБ/Гц) відносну спектральну щільність потужності частотних флуктуацій. Підвищення ефективності застосування синтезатора частот С-діапазону "Октава", який заявляється, по відношенню до прототипу, досягається шляхом використання у складі блока синтезу формувача дрібної сітки трьох перестроюваних генераторів, що дозволило отримати високу (30 мкс) швидкість перемикання між діапазонами. ДЖЕРЕЛА ІНФОРМАЦІЇ: 1. Журнал "Вестник Воронежского института МВД России". № 2, 2008, статья "Причины возникновения помех в трактах формирования сигналов с угловой модуляцией", автор - Д. А. Жайворонко, рис. 1 структурная схема синтезатора частот - аналог. 2. Патент РФ № 2329594 С1 "Синтезатор частот" від 20.07.2008 р., Бюлетень № 20, MПK8 Н03L 7/18 - аналог. 3. Радиорелейные и спутниковые системы передачи. Под редакцией А.С. Немировского. Допущено Министерством связи СССР в качестве учебника для студентов электротехнических институтов связи. М.: Радио, 1986, с. 269 - прототип. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 Синтезатор частот С-діапазону, що містить зв'язані між собою модуль множення, модуль додавання, а також вхідний, проміжний та вихідний високочастотні канали, при цьому вхідний високочастотний канал з'єднано із входом модуля множення, вихід модуля множення з'єднано проміжним високочастотним каналом з входом модуля додавання, а вихід зазначеного модуля додавання з'єднано з вихідним високочастотним каналом, який відрізняється тим, що до складу синтезатора частот С-діапазону додатково введено формувач великої сітки, формувач дрібної сітки, другий вхідний високочастотний канал та додатковий високочастотний канал, при 8 UA 70163 U 5 10 15 20 25 30 35 40 45 50 55 60 цьому формувач великої сітки розміщений у вхідному високочастотному каналі перед входом модуля множення, формувач дрібної сітки розміщений у проміжному високочастотному каналі між виходом модуля множення і входом модуля додавання, другий вихід формувача великої сітки зв'язаний із другим входом модуля додавання додатковим високочастотним каналом, до складу формувача великої сітки входять перший-четвертий розгалужувачі, помножувач частот на "4/5/6", помножувач частот на "15", перший-четвертий смугові фільтри, перший-восьмий ключі, дільник частоти на "2" і дільник частоти на "4", до складу формувача дрібної сітки входять блок синтезу, змішувач і блок формування частот, до складу блока синтезу, що входить до складу формувача дрібної сітки, входять перший-п'ятий розгалужувачі, перший-третій підсилювачі, перший-третій перестроювані генератори, дев'ятий-одинадцятий ключі, першийтретій синтезатори з фазовим підстроюванням частот і дільник частоти на "32", до складу блока формування частот, що входить до складу формувача дрібної сітки, входять десятийодинадцятий розгалужувачі, дванадцятий-п'ятнадцятий ключі, п'ятий-шостий смугові фільтри на четвертий підсилювач, причому безпосередньо у формувачі великої сітки перший вхід першого розгалужувача зв'язаний із вхідним високочастотним каналом, перший вихід першого розгалужувача зв'язаний проміжним високочастотним каналом із входом модуля множення, другий вихід першого розгалужувача зв'язаний з першим входом четвертого розгалужувача послідовно через помножувач частот на "15", перший смуговий фільтр, дільник частот на "4" і сьомий ключ, третій вихід першого розгалужувача зв'язаний із входом другого розгалужувача через помножувач частот на "4/5/6", перший вихід другого розгалужувача зв'язаний з першим входом третього розгалужувача послідовно через перший ключ, другий смуговий фільтр і четвертий ключ, другий вихід другого розгалужувача зв'язаний із другим входом третього розгалужувача послідовно через другий ключ, третій смуговий фільтр і п'ятий ключ, третій вихід другого розгалужувача зв'язаний із третім входом третього розгалужувача послідовно через третій ключ, четвертий смуговий фільтр та шостий ключ, вихід третього розгалужувача зв'язаний із другим входом четвертого розгалужувача послідовно через дільник частот на "2" і восьмий ключ, а вихід четвертого розгалужувача зв'язаний додатковим високочастотним каналом із другим входом модуля додавання через другий вихід формувача великої сітки, вихід модуля множення зв'язаний у формувачі дрібної сітки безпосередньо з першим входом змішувача за допомогою проміжного високочастотного каналу, вихід блока синтезу, що входить до складу формувача дрібної сітки, зв'язаний із другим входом змішувача, а вихід згаданого змішувача - із входом блока формування частот того ж формувача дрібної сітки, безпосередньо в блоці синтезу вхід п'ятого розгалужувача зв'язаний із другим вхідним високочастотним каналом, перший вихід п'ятого розгалужувача зв'язаний з першим входом першого синтезатора з фазовим підстроюванням частот через перший підсилювач, другий вихід п'ятого розгалужувача зв'язаний з першим входом другого синтезатора з фазовим підстроюванням частої через другий підсилювач, третій вихід п'ятого розгалужувача зв'язаний з першим входом третього синтезатора з фазовим підстроюванням частот через третій підсилювач, вихід першого синтезатора з фазовим підстроюванням частот зв'язаний із входом шостого розгалужувача через перший перестроюваний генератор, вихід другого синтезатора з фазовим підстроюванням частот зв'язаний із входом сьомого розгалужувача через другий перестроюваний генератор, вихід третього синтезатора з фазовим підстроюванням частот зв'язаний із входом восьмого розгалужувача через третій перестроюваний генератор, перший вихід шостого розгалужувача зв'язаний з першим входом дев'ятого розгалужувача через дев'ятий ключ, а другий вихід згаданого шостого розгалужувача із другим входом першого синтезатора з фазовим підстроюванням частот, перший вихід сьомого розгалужувача зв'язаний із другим входом дев'ятого розгалужувача через десятий ключ, а другий вихід згаданого сьомого розгалужувача - із другим входом другого синтезатора з фазовим підстроюванням частот, перший вихід восьмого розгалужувача зв'язаний із третім входом дев'ятого розгалужувача через одинадцятий ключ, а другий вихід згаданого восьмого розгалужувача - із другим входом третього синтезатора з фазовим підстроюванням частот, вихід дев'ятого розгалужувача зв'язаний із другим входом змішувача через дільник частоти на "32", вихід змішувача зв'язаний безпосередньо в блоці формування частот із входом десятого розгалужувача, перший вихід згаданого десятого розгалужувача зв'язаний з першим входом одинадцятого розгалужувача послідовно через дванадцятий ключ, п'ятий смуговий фільтр та чотирнадцятий ключ, другий вихід згаданого десятого розгалужувача зв'язаний із другим входом одинадцятого розгалужувача послідовно через тринадцятий ключ, шостий смуговий фільтр та п'ятнадцятий ключ, вихід одинадцятого розгалужувача зв'язаний із входом четвертого підсилювача, а вихід зазначеного четвертого підсилювача блока формування частот зв'язаний із другим входом модуля додавання. 9 UA 70163 U 10 UA 70163 U 11 UA 70163 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 12
