Система передачі акустичної інформації телеметрії

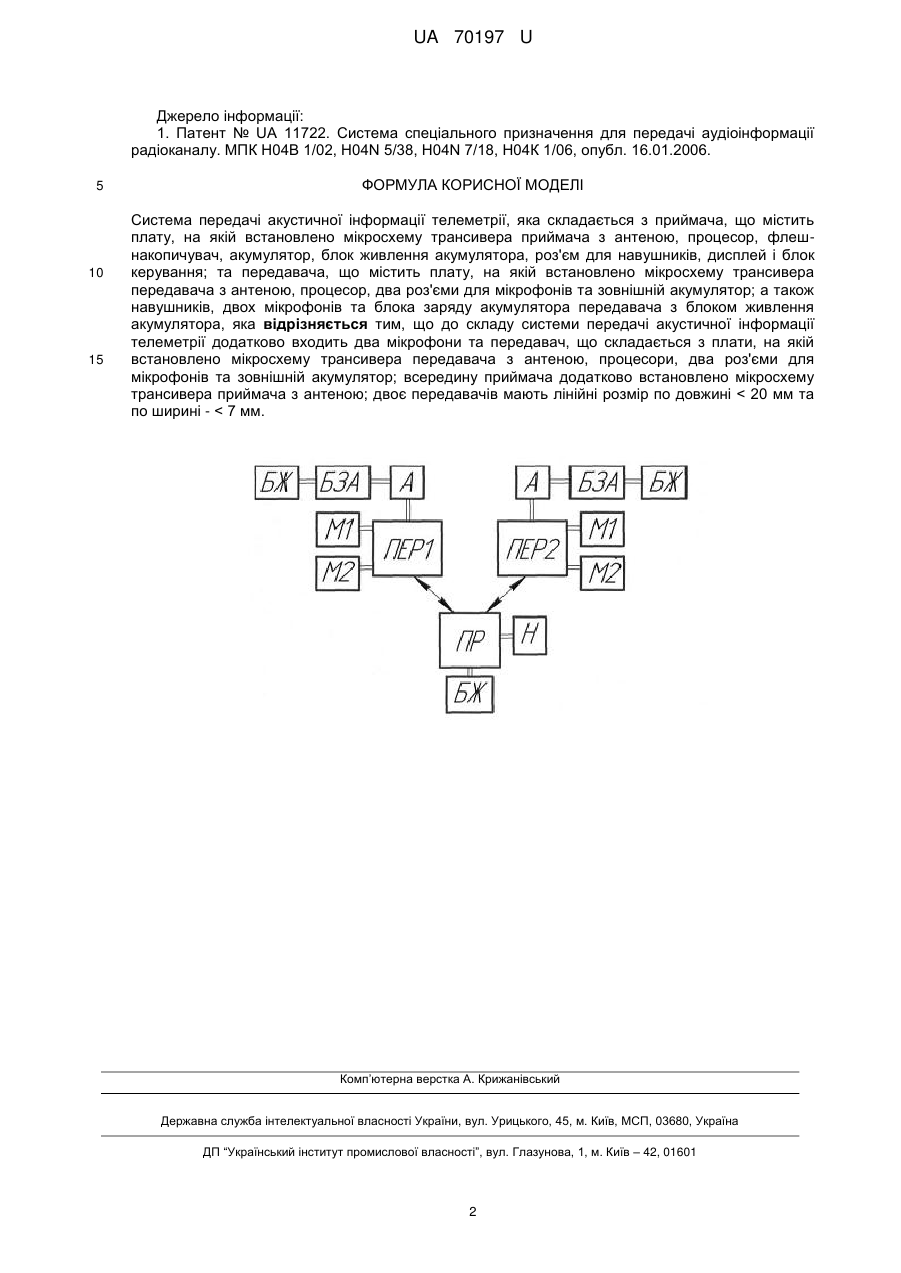

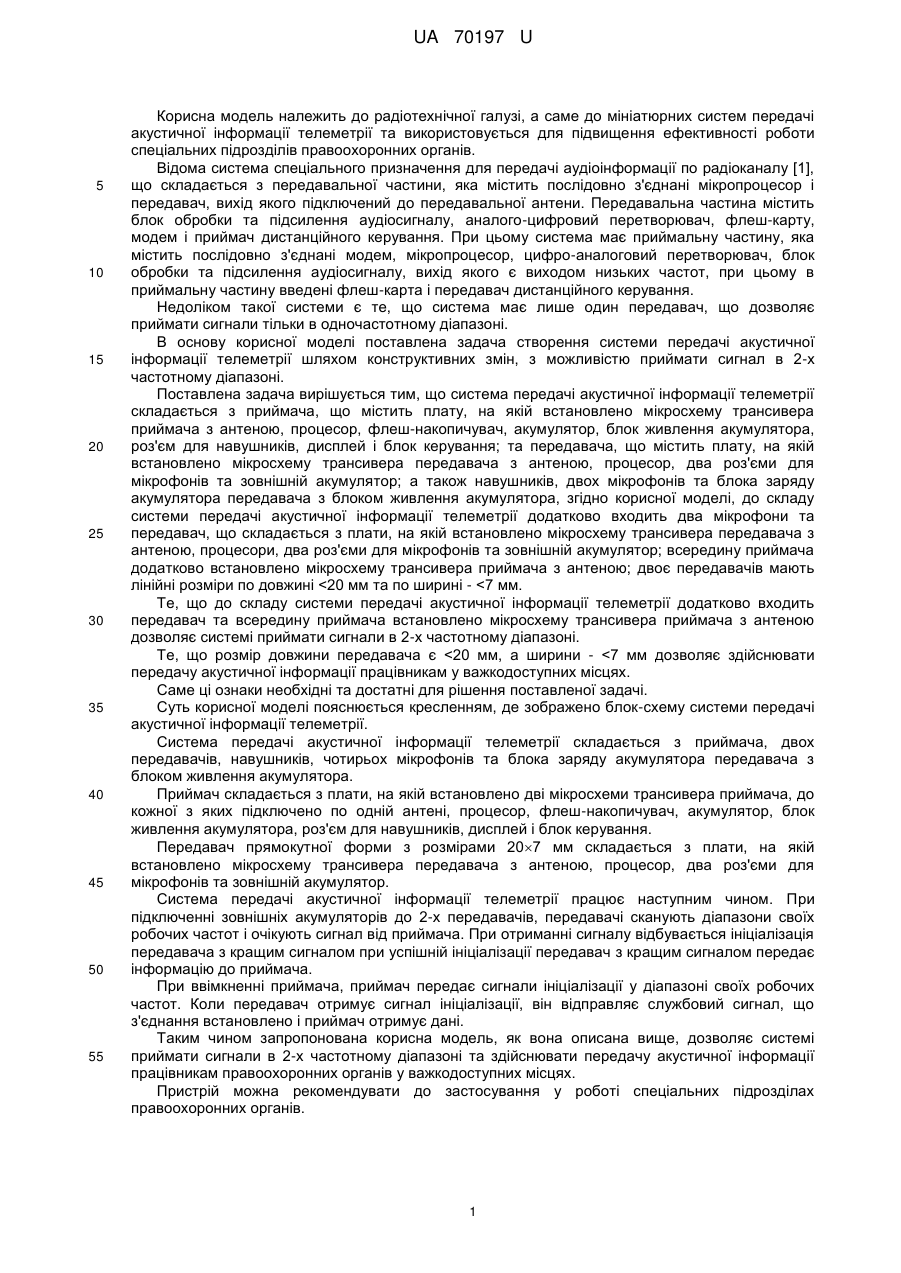

Реферат: Система передачі акустичної інформації телеметрії складається з приймача, що містить плату, на якій встановлено мікросхему трансивера приймача з антеною, процесор, флеш-накопичувач, акумулятор, блок живлення акумулятора, роз'єм для навушників, дисплей і блок керування; та передавача, що містить плату, на якій встановлено мікросхему трансивера передавача з антеною, процесор, два роз'єми для мікрофонів та зовнішній акумулятор; а також навушників, двох мікрофонів та блока заряду акумулятора передавача з блоком живлення акумулятора. До складу системи передачі акустичної інформації телеметрії додатково входить два мікрофони та передавач, що складається з плати, на якій встановлено мікросхему трансивера передавача з антеною, процесори, два роз'єми для мікрофонів та зовнішній акумулятор. UA 70197 U (12) UA 70197 U UA 70197 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до радіотехнічної галузі, а саме до мініатюрних систем передачі акустичної інформації телеметрії та використовується для підвищення ефективності роботи спеціальних підрозділів правоохоронних органів. Відома система спеціального призначення для передачі аудіоінформації по радіоканалу [1], що складається з передавальної частини, яка містить послідовно з'єднані мікропроцесор і передавач, вихід якого підключений до передавальної антени. Передавальна частина містить блок обробки та підсилення аудіосигналу, аналого-цифровий перетворювач, флеш-карту, модем і приймач дистанційного керування. При цьому система має приймальну частину, яка містить послідовно з'єднані модем, мікропроцесор, цифро-аналоговий перетворювач, блок обробки та підсилення аудіосигналу, вихід якого є виходом низьких частот, при цьому в приймальну частину введені флеш-карта і передавач дистанційного керування. Недоліком такої системи є те, що система має лише один передавач, що дозволяє приймати сигнали тільки в одночастотному діапазоні. В основу корисної моделі поставлена задача створення системи передачі акустичної інформації телеметрії шляхом конструктивних змін, з можливістю приймати сигнал в 2-х частотному діапазоні. Поставлена задача вирішується тим, що система передачі акустичної інформації телеметрії складається з приймача, що містить плату, на якій встановлено мікросхему трансивера приймача з антеною, процесор, флеш-накопичувач, акумулятор, блок живлення акумулятора, роз'єм для навушників, дисплей і блок керування; та передавача, що містить плату, на якій встановлено мікросхему трансивера передавача з антеною, процесор, два роз'єми для мікрофонів та зовнішній акумулятор; а також навушників, двох мікрофонів та блока заряду акумулятора передавача з блоком живлення акумулятора, згідно корисної моделі, до складу системи передачі акустичної інформації телеметрії додатково входить два мікрофони та передавач, що складається з плати, на якій встановлено мікросхему трансивера передавача з антеною, процесори, два роз'єми для мікрофонів та зовнішній акумулятор; всередину приймача додатково встановлено мікросхему трансивера приймача з антеною; двоє передавачів мають лінійні розміри по довжині
