Протиосколковий комплект

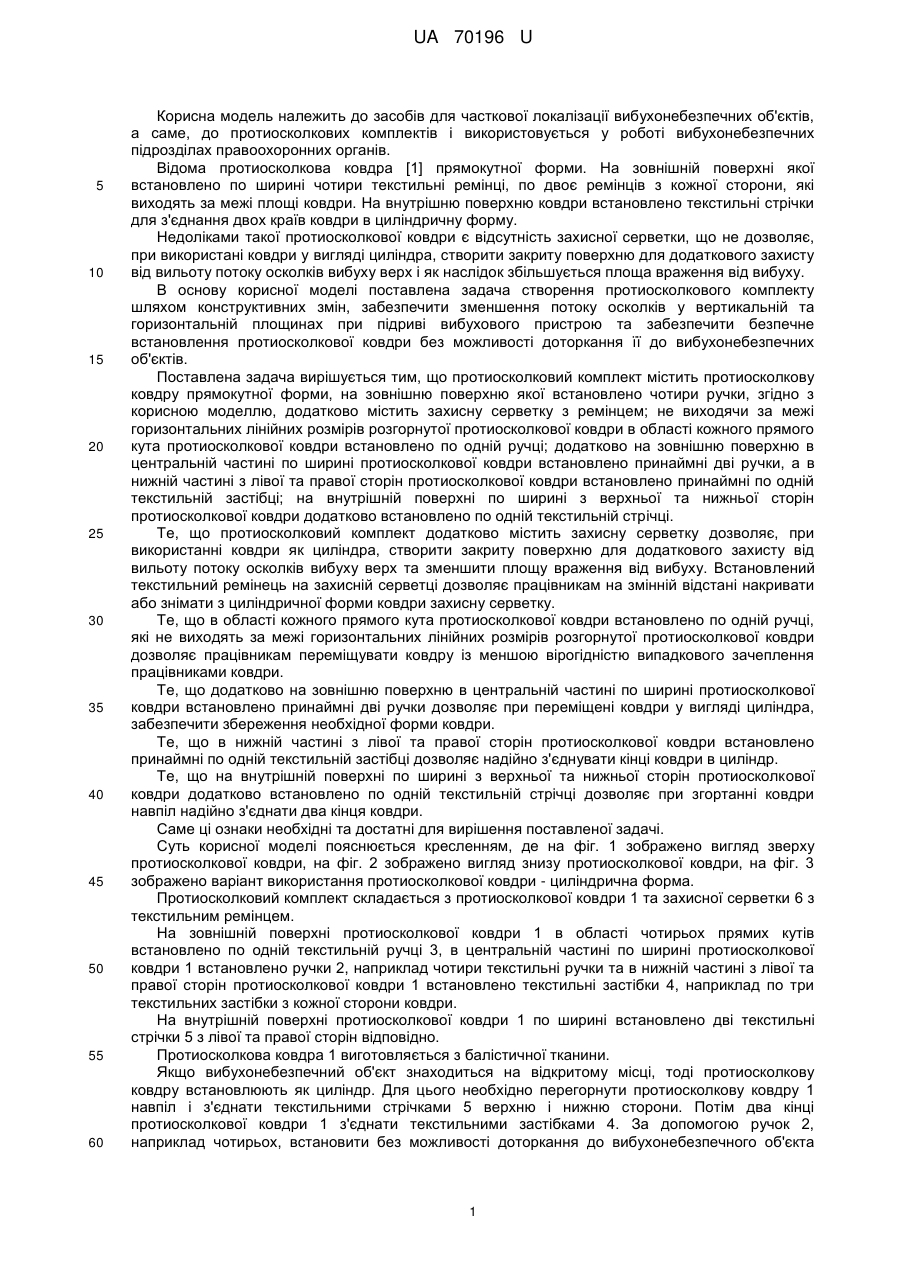

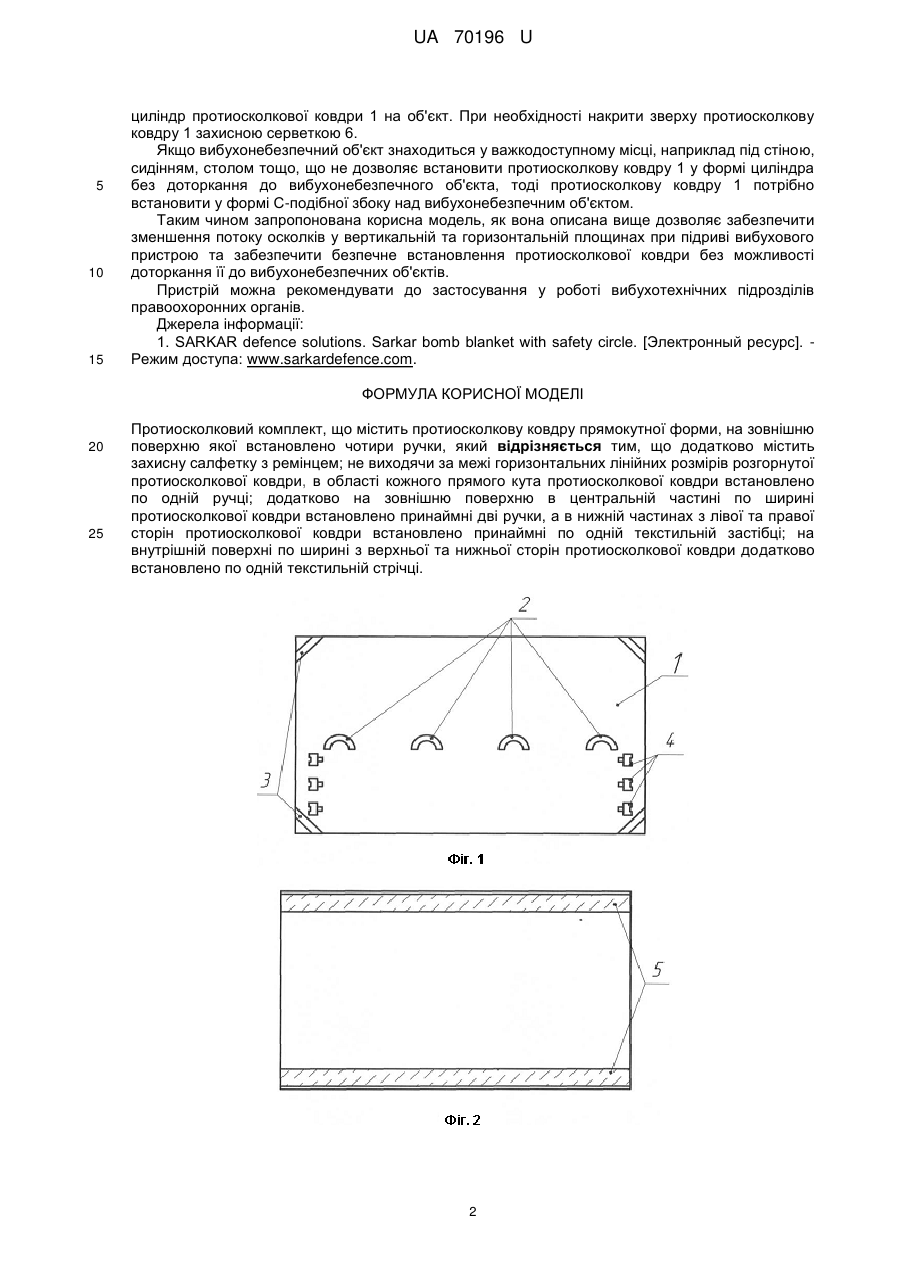

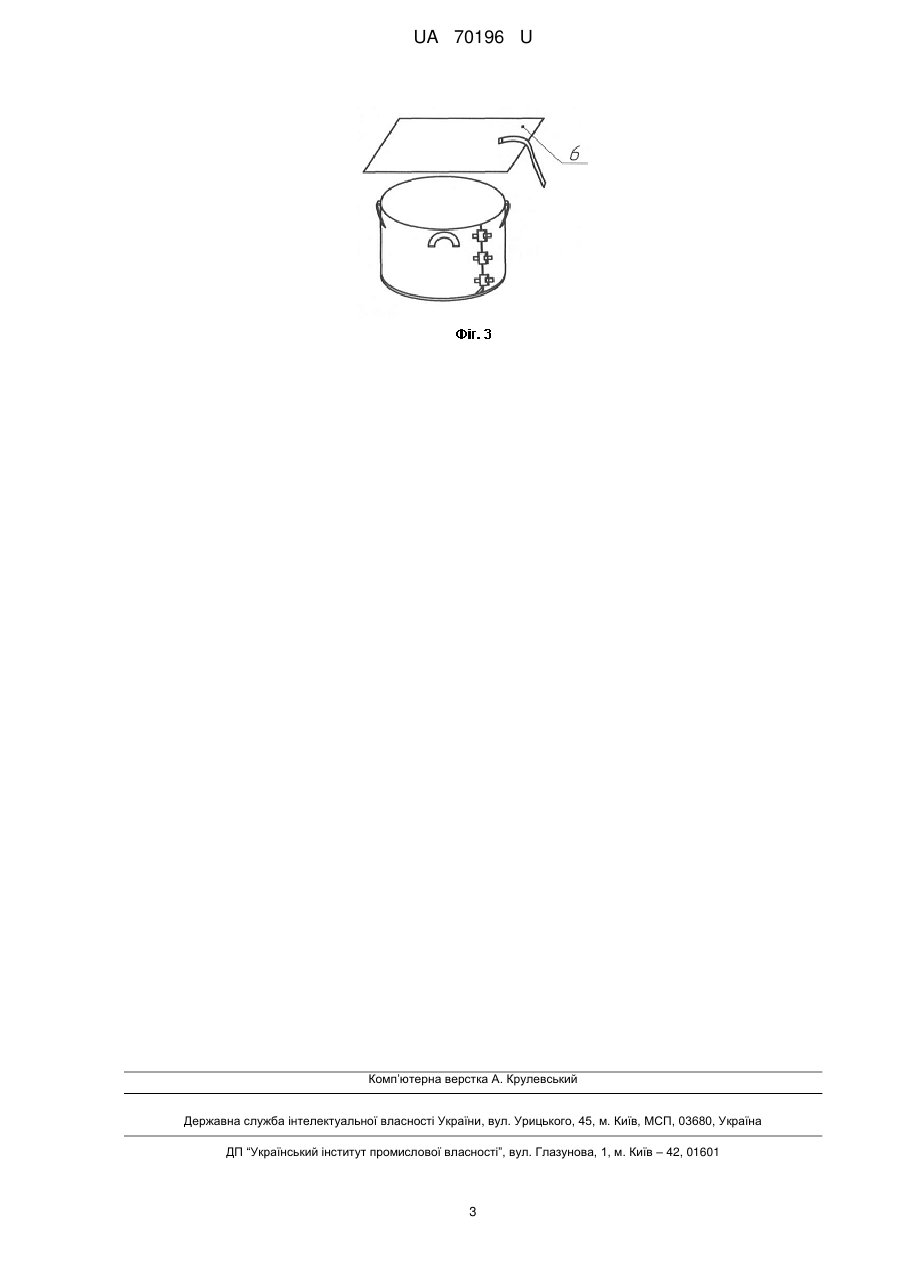

Реферат: Протиосколковий комплект містить протиосколкову ковдру прямокутної форми, на зовнішню поверхню якої встановлено чотири ручки. Додатково містить захисну салфетку з ремінцем. Не виходячи за межі горизонтальних лінійних розмірів розгорнутої протиосколкової ковдри, в області кожного прямого кута протиосколкової ковдри встановлено по одній ручці. Додатково на зовнішню поверхню в центральній частині по ширині протиосколкової ковдри встановлено принаймні дві ручки. UA 70196 U (12) UA 70196 U UA 70196 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до засобів для часткової локалізації вибухонебезпечних об'єктів, а саме, до протиосколкових комплектів і використовується у роботі вибухонебезпечних підрозділах правоохоронних органів. Відома протиосколкова ковдра [1] прямокутної форми. На зовнішній поверхні якої встановлено по ширині чотири текстильні ремінці, по двоє ремінців з кожної сторони, які виходять за межі площі ковдри. На внутрішню поверхню ковдри встановлено текстильні стрічки для з'єднання двох країв ковдри в циліндричну форму. Недоліками такої протиосколкової ковдри є відсутність захисної серветки, що не дозволяє, при використані ковдри у вигляді циліндра, створити закриту поверхню для додаткового захисту від вильоту потоку осколків вибуху верх і як наслідок збільшується площа враження від вибуху. В основу корисної моделі поставлена задача створення протиосколкового комплекту шляхом конструктивних змін, забезпечити зменшення потоку осколків у вертикальній та горизонтальній площинах при підриві вибухового пристрою та забезпечити безпечне встановлення протиосколкової ковдри без можливості доторкання її до вибухонебезпечних об'єктів. Поставлена задача вирішується тим, що протиосколковий комплект містить протиосколкову ковдру прямокутної форми, на зовнішню поверхню якої встановлено чотири ручки, згідно з корисною моделлю, додатково містить захисну серветку з ремінцем; не виходячи за межі горизонтальних лінійних розмірів розгорнутої протиосколкової ковдри в області кожного прямого кута протиосколкової ковдри встановлено по одній ручці; додатково на зовнішню поверхню в центральній частині по ширині протиосколкової ковдри встановлено принаймні дві ручки, а в нижній частині з лівої та правої сторін протиосколкової ковдри встановлено принаймні по одній текстильній застібці; на внутрішній поверхні по ширині з верхньої та нижньої сторін протиосколкової ковдри додатково встановлено по одній текстильній стрічці. Те, що протиосколковий комплект додатково містить захисну серветку дозволяє, при використанні ковдри як циліндра, створити закриту поверхню для додаткового захисту від вильоту потоку осколків вибуху верх та зменшити площу враження від вибуху. Встановлений текстильний ремінець на захисній серветці дозволяє працівникам на змінній відстані накривати або знімати з циліндричної форми ковдри захисну серветку. Те, що в області кожного прямого кута протиосколкової ковдри встановлено по одній ручці, які не виходять за межі горизонтальних лінійних розмірів розгорнутої протиосколкової ковдри дозволяє працівникам переміщувати ковдру із меншою вірогідністю випадкового зачеплення працівниками ковдри. Те, що додатково на зовнішню поверхню в центральній частині по ширині протиосколкової ковдри встановлено принаймні дві ручки дозволяє при переміщені ковдри у вигляді циліндра, забезпечити збереження необхідної форми ковдри. Те, що в нижній частині з лівої та правої сторін протиосколкової ковдри встановлено принаймні по одній текстильній застібці дозволяє надійно з'єднувати кінці ковдри в циліндр. Те, що на внутрішній поверхні по ширині з верхньої та нижньої сторін протиосколкової ковдри додатково встановлено по одній текстильній стрічці дозволяє при згортанні ковдри навпіл надійно з'єднати два кінця ковдри. Саме ці ознаки необхідні та достатні для вирішення поставленої задачі. Суть корисної моделі пояснюється кресленням, де на фіг. 1 зображено вигляд зверху протиосколкової ковдри, на фіг. 2 зображено вигляд знизу протиосколкової ковдри, на фіг. 3 зображено варіант використання протиосколкової ковдри - циліндрична форма. Протиосколковий комплект складається з протиосколкової ковдри 1 та захисної серветки 6 з текстильним ремінцем. На зовнішній поверхні протиосколкової ковдри 1 в області чотирьох прямих кутів встановлено по одній текстильній ручці 3, в центральній частині по ширині протиосколкової ковдри 1 встановлено ручки 2, наприклад чотири текстильні ручки та в нижній частині з лівої та правої сторін протиосколкової ковдри 1 встановлено текстильні застібки 4, наприклад по три текстильних застібки з кожної сторони ковдри. На внутрішній поверхні протиосколкової ковдри 1 по ширині встановлено дві текстильні стрічки 5 з лівої та правої сторін відповідно. Протиосколкова ковдра 1 виготовляється з балістичної тканини. Якщо вибухонебезпечний об'єкт знаходиться на відкритому місці, тоді протиосколкову ковдру встановлюють як циліндр. Для цього необхідно перегорнути протиосколкову ковдру 1 навпіл і з'єднати текстильними стрічками 5 верхню і нижню сторони. Потім два кінці протиосколкової ковдри 1 з'єднати текстильними застібками 4. За допомогою ручок 2, наприклад чотирьох, встановити без можливості доторкання до вибухонебезпечного об'єкта 1 UA 70196 U 5 10 15 циліндр протиосколкової ковдри 1 на об'єкт. При необхідності накрити зверху протиосколкову ковдру 1 захисною серветкою 6. Якщо вибухонебезпечний об'єкт знаходиться у важкодоступному місці, наприклад під стіною, сидінням, столом тощо, що не дозволяє встановити протиосколкову ковдру 1 у формі циліндра без доторкання до вибухонебезпечного об'єкта, тоді протиосколкову ковдру 1 потрібно встановити у формі С-подібної збоку над вибухонебезпечним об'єктом. Таким чином запропонована корисна модель, як вона описана вище дозволяє забезпечити зменшення потоку осколків у вертикальній та горизонтальній площинах при підриві вибухового пристрою та забезпечити безпечне встановлення протиосколкової ковдри без можливості доторкання її до вибухонебезпечних об'єктів. Пристрій можна рекомендувати до застосування у роботі вибухотехнічних підрозділів правоохоронних органів. Джерела інформації: 1. SARKAR defence solutions. Sarkar bomb blanket with safety circle. [Электронный ресурс]. Режим доступа: www.sarkardefence.com. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 Протиосколковий комплект, що містить протиосколкову ковдру прямокутної форми, на зовнішню поверхню якої встановлено чотири ручки, який відрізняється тим, що додатково містить захисну салфетку з ремінцем; не виходячи за межі горизонтальних лінійних розмірів розгорнутої протиосколкової ковдри, в області кожного прямого кута протиосколкової ковдри встановлено по одній ручці; додатково на зовнішню поверхню в центральній частині по ширині протиосколкової ковдри встановлено принаймні дві ручки, а в нижній частинах з лівої та правої сторін протиосколкової ковдри встановлено принаймні по одній текстильній застібці; на внутрішній поверхні по ширині з верхньої та нижньої сторін протиосколкової ковдри додатково встановлено по одній текстильній стрічці. 2 UA 70196 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
