Система передачі інформації

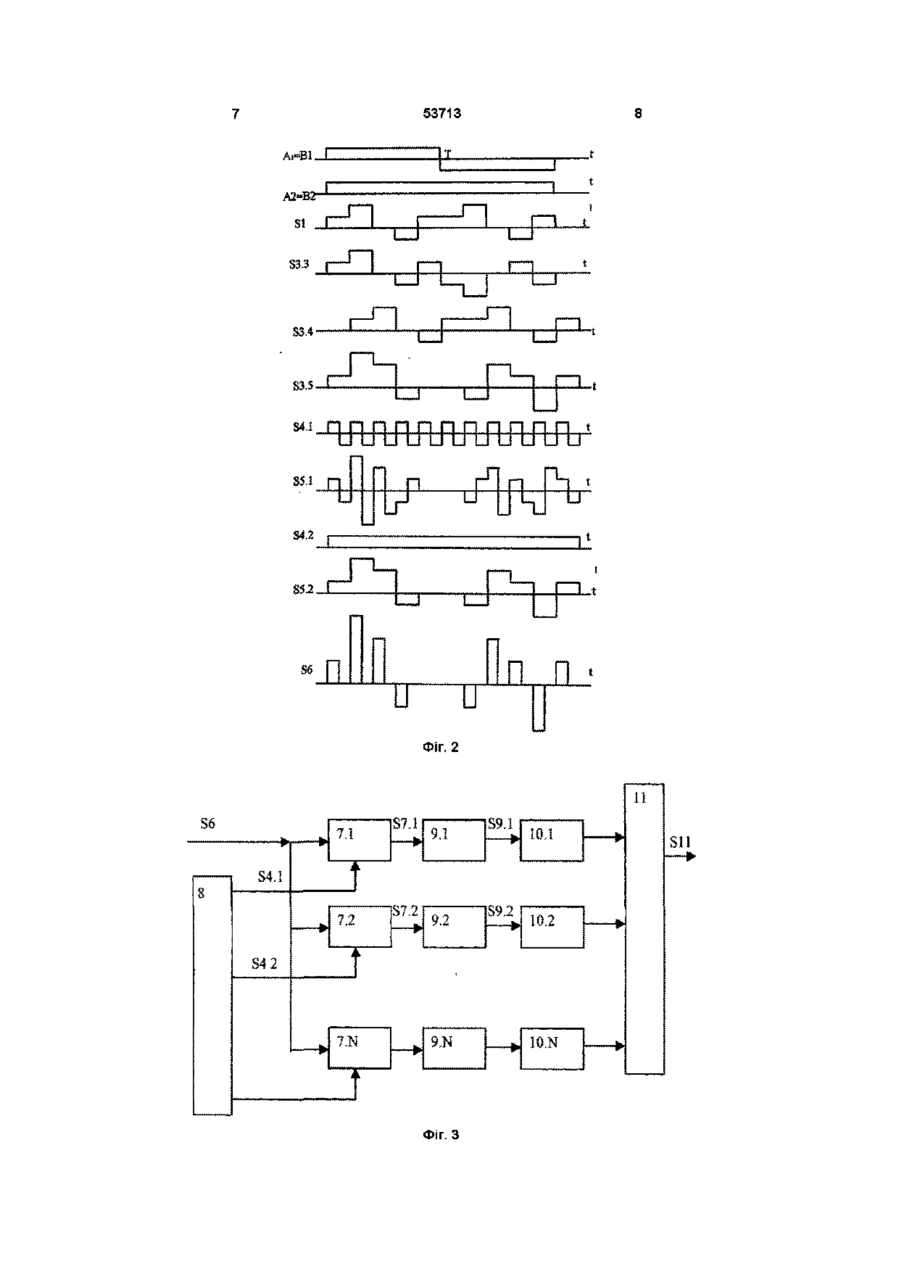

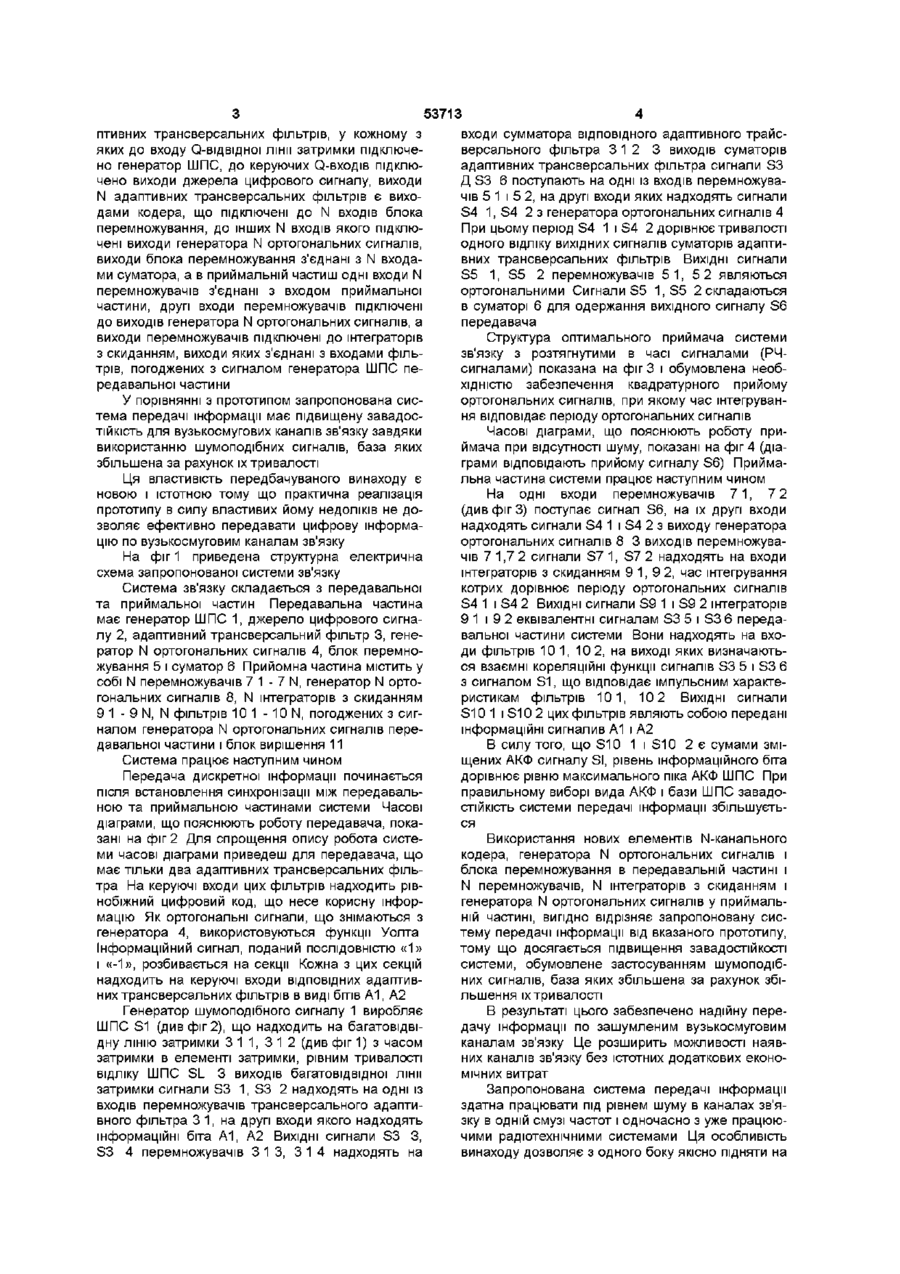

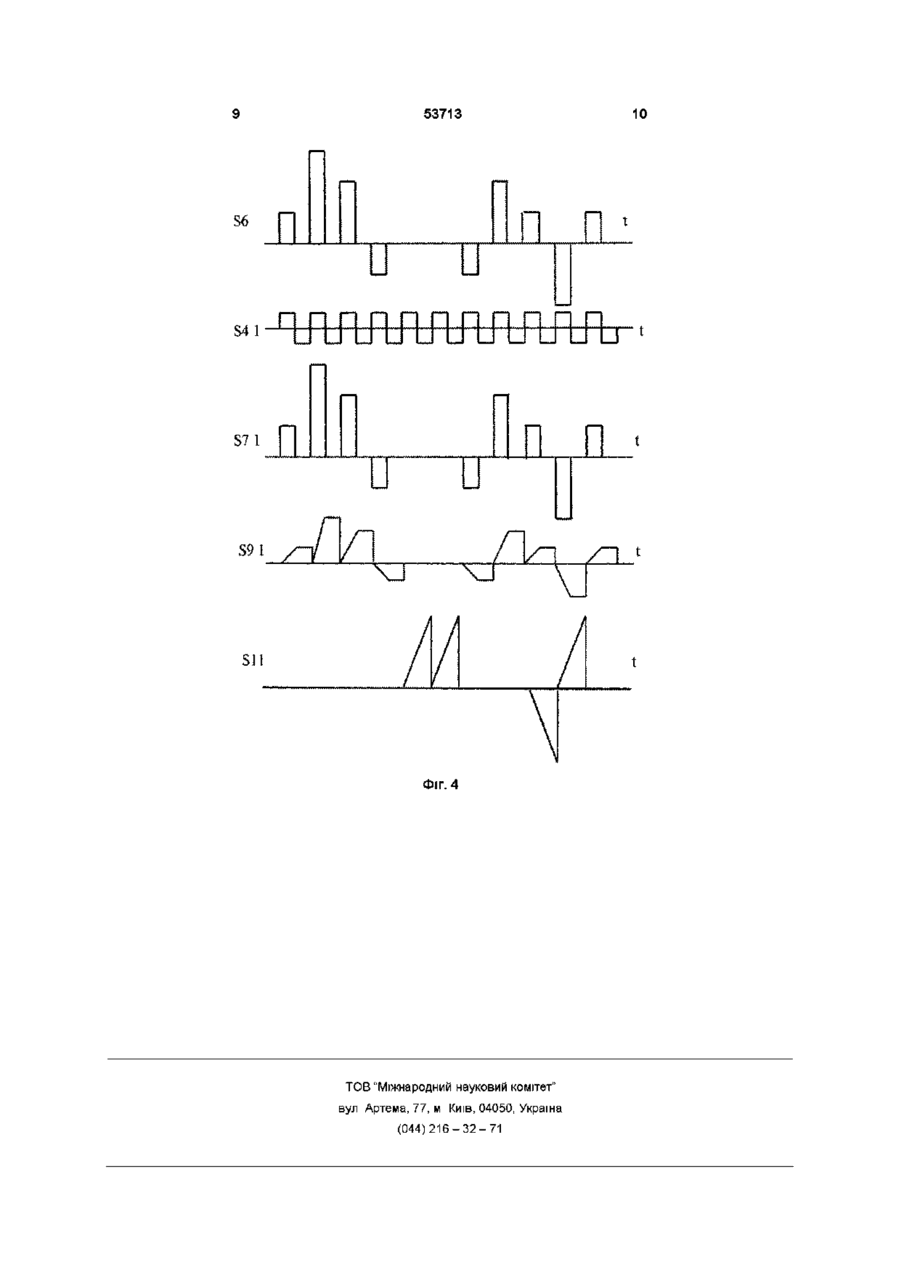

Система передачі інформації, що має у передавальній частині генератор шумоподібних сигналів (ШПС), джерело цифрового сигналу і суматор, а в приймальній частині N фільтрів, погоджених з сигналом генератора ШПС передавальної частини, виходи яких з'єднані з входом блока вирішення, яка відрізняється тим, що в передавальній частині введено N-канальний кодер, генератор N ортогональних сигналів і блок перемножування, а в приймальній частині введено N перемножувачів, N інтеграторів зі скиданням та генератор N ортогональних сигналів, причому в передавальній частині N-канальний кодер складається з N адаптивних трансверсальних фільтрів, у кожному з яких до входу Q-ВІДВІДНОІ лінії затримки підключено генератор ШПС, до керуючих Q-входів підключено виходи джерела цифрового сигналу, виходи N адаптивних трансверсальних фільтрів є виходами кодера, що підключені до N входів блока перемножування, до інших N входів якого підключено виходи генератора N ортогональних сигналів, виходи блока перемножування з'єднані з N входами суматора, а в приймальній частині одні входи N перемножувачів з'єднані з входом приймальної частини, другі входи перемножувачів підключено до виходів генератора N ортогональних сигналів, а виходи перемножувачів підключено до інтеграторів з скиданням, виходи яких з'єднано з входами фільтрів, погоджених з сигналом генератора ШПС передавальної частини Винахід належить до галузі електрозв'язку і може бути використаний в системах передачі інформації для підвищення завадозахищенності систем зв'язку ВІДОМІ системи передачі інформації, що використовують шумоподібні широкосмугові сигнали [1], а також системи передачі інформації з вузькосмуговими каналами зв'язку [2] Відомо також, що цифрові системи передачі інформації з вузькосмуговими каналами зв'язку мають порівняно низьку завадозахищеність і можуть працювати з каналами, що характеризуються високими значеннями відношення сигнал-завада не менше 25-30дБ[2] З відомих систем передачі інформації з шумоподібними сигналами найбільш близькою по технічній суті є система, описана в [3] Система має в передавальній частиш генератор шумоподібних сигналів (ШПС), N додаткових генераторів ШПС, блок додавання і блок керування коефіцієнтом перекриття, а в приймальній частиш об'єднані по входам фільтри, дві лінії затримки з N відводами, два суматора і аналізатори стану каналу звязку Підвищення завадозахищенності в системі досягається за рахунок загального збільшення смуга використовуваних частот і, отже, не може ефективно застосовуватися для підвищення завадозахищенності цифрових вузькосмугових систем передачі інформації В основу винаходу поставлено задачу підвищення завадозахищенності вузькосмугових систем зв'язку Для досягнення цієї мети в систему передачі інформації, що має у передавальній частиш генератор ШПС, джерело цифрового сигналу і суматор, а в приймальній частини N фільтрів, погоджених з сигналом генератора ШПС передавальної частини, виходи яких з'єднані з входом блока вирішення, введено в передавальну частину Nканальный кодер, генератор N ортогональних сигналів і блок перемножування, а в приймальну частину - N перемножувачів, N інтеграторів з скиданням та генератор N ортогональних сигналів, причому N-канальный кодер складається з N ада О ГО 1 го Ю 53713 входи сумматора ВІДПОВІДНОГО адаптивного траисверсального фільтра 3 1 2 3 виходів суматорів адаптивних трансверсальних фільтра сигнали S3 Д S3 6 поступають на одні із входів перемножувачів 5 1 і 5 2, на другі входи яких надходять сигнали 54 1.S4 2 з генератора ортогональних сигналів 4 При цьому період S4 1 і S4 2 дорівнює тривалості одного відліку вихідних сигналів суматорів адаптивних трансверсальних фільтрів ВИХІДНІ сигнали 55 1, S5 2 перемножувачів 5 1, 5 2 являються ортогональними Сигнали S5 1.S5 2 складаються в суматорі 6 для одержання вихідного сигналу S6 передавача Структура оптимального приймача системи зв'язку з розтягнутими в часі сигналами (РЧсигналами) показана на фіг 3 і обумовлена необхідністю забезпечення квадратурного прийому ортогональних сигналів, при якому час інтегруванУ порівнянні з прототипом запропонована сисня відповідає періоду ортогональних сигналів тема передачі інформації має підвищену завадостійкість для вузькосмугових каналів зв'язку завдяки Часові діаграми, що пояснюють роботу привикористанню шумоподібних сигналів, база яких ймача при відсутності шуму, показані на фіг 4 (діазбільшена за рахунок їх тривалості грами відповідають прийому сигналу S6) Приймальна частина системи працює наступним чином Ця властивість передбачуваного винаходу є новою і істотною тому що практична реалізація На одні входи перемножувачів 7 1, 7 2 прототипу в силу властивих йому недоліків не до(див фіг 3) поступає сигнал S6, на їх другі входи зволяє ефективно передавати цифрову інформанадходять сигнали S4 1 і S4 2 з виходу генератора цію по вузькосмуговим каналам зв'язку ортогональних сигналів 8 3 виходів перемножувачів 7 1,72 сигнали S7 1, S7 2 надходять на входи На фіг 1 приведена структурна електрична інтеграторів з скиданням 9 1, 9 2, час інтегрування схема запропонованої системи зв'язку котрих дорівнює періоду ортогональних сигналів Система зв'язку складається з передавальної S4 1 і S4 2 ВИХІДНІ сигнали S9 1 і S9 2 інтеграторів та приймальної частин Передавальна частина 9 1 і 9 2 еквівалентні сигналам S3 5 і S3 6 передамає генератор ШПС 1, джерело цифрового сигнавальної частини системи Вони надходять на вхолу 2, адаптивний трансверсальний фільтр 3, генеди фільтрів 10 1, 10 2, на виході яких визначаютьратор N ортогональних сигналів 4, блок перемнося взаємні кореляційні функції сигналів S3 5 і S3 6 жування 5 і суматор 6 Прийомна частина містить у з сигналом S1, що відповідає імпульсним характесобі N перемножувачів 7 1 - 7 N, генератор N ортористикам фільтрів 10 1, 10 2 ВИХІДНІ сигнали гональних сигналів 8, N інтеграторів з скиданням S10 1 і S10 2 цих фільтрів являють собою передані 9 1 - 9 N, N фільтрів 10 1 - 10 N, погоджених з сигінформаційні сигналив А1 і А2 налом генератора N ортогональних сигналів передавальної частини і блок вирішення 11 В силу того, що S10 1 і S10 2 є сумами зміщених АКФ сигналу SI, рівень інформаційного біта Система працює наступним чином дорівнює рівню максимального піка АКФ ШПС При Передача дискретної інформації починається правильному виборі вида АКФ і бази ШПС завадопісля встановлення синхронізації між передавальстійкість системи передачі інформації збільшуєтьною та приймальною частинами системи Часові ся діаграми, що пояснюють роботу передавача, показані на фіг 2 Для спрощення опису робота систеВикористання нових елементів N-канального ми часові діаграми приведеш для передавача, що кодера, генератора N ортогональних сигналів і має тільки два адаптивних трансверсальних фільблока перемножування в передавальній частині і тра На керуючі входи цих фільтрів надходить рівN перемножувачів, N інтеграторів з скиданням і нобіжний цифровий код, що несе корисну інфоргенератора N ортогональних сигналів у приймальмацію Як ортогональні сигнали, що знімаються з ній частині, вигідно відрізняє запропоновану сисгенератора 4, використовуються функції Уолта тему передачі інформації від вказаного прототипу, Інформаційний сигнал, поданий ПОСЛІДОВНІСТЮ «1» тому що досягається підвищення завадостійкості і «-1», розбивається на секції Кожна з цих секцій системи, обумовлене застосуванням шумоподібнадходить на керуючі входи ВІДПОВІДНИХ адаптивних сигналів, база яких збільшена за рахунок збіних трансверсальних фільтрів в виді бітів А1, А2 льшення їх тривалості Генератор шумоподібного сигналу 1 виробляє В результаті цього забезпечено надійну переШПС S1 (див фіг 2), що надходить на багатовідвідачу інформації по зашумленим вузькосмуговим дну ЛІНІЮ затримки 3 1 1 , 3 1 2 (див фіг 1) з часом каналам зв'язку Це розширить можливості наявзатримки в елементі затримки, рівним тривалості них каналів зв'язку без істотних додаткових еконовідліку ШПС SL 3 виходів багатовідвідної лінії мічних витрат затримки сигнали S3 1, S3 2 надходять на одні із Запропонована система передачі інформації входів перемножувачів трансверсального адаптиздатна працювати під рівнем шуму в каналах зв'явного фільтра 3 1, на другі входи якого надходять зку в одній смузі частот і одночасно з уже працююінформаційні біта А1, А2 ВИХІДНІ сигнали S3 З, чими радіотехнічними системами Ця особливість S3 4 перемножувачів 3 13, 3 1 4 надходять на винаходу дозволяє з одного боку якісно підняти на птивних трансверсальних фільтрів, у кожному з яких до входу Q-ВІДВІДНОІ лінії затримки підключено генератор ШПС, до керуючих Q-входів підключено виходи джерела цифрового сигналу, виходи N адаптивних трансверсальних фільтрів є виходами кодера, що підключені до N входів блока перемножування, до інших N входів якого підключені виходи генератора N ортогональних сигналів, виходи блока перемножування з'єднані з N входами суматора, а в приймальній частиш одні входи N перемножувачів з'єднані з входом приймальної частини, другі входи перемножувачів підключені до виходів генератора N ортогональних сигналів, а виходи перемножувачів підключені до інтеграторів з скиданням, виходи яких з'єднані з входами фільтрів, погоджених з сигналом генератора ШПС передавальної частини 53713 новий рівень інформаційне забезпечення країни, а з другого боку відкриває великі можливості для використання таких систем за спеціальним призначенням Перелік посилань 1 Варакин Л Б Системы связи с шумоподоб ными сигналами - М Радио и связь, 1985-384с 2 Боккер П Передача данных Т2 Пер С нем /Под ред Д Д Кповского Радио и связь, 1981 -253с г 3 AC Ns 1072757A с приоритетом от 16 04 81, МКИ Н04 В7/00 [5 і І і і І І і і і S 5 2 . S4.1 5.1 S5.1 } і Г" 3 N . S3.5 3.1 Ai 3.1.2 S3.3 ж 31 1 .. з. із S 6 5-а S 34 1. ,3 4 Аз 3.1.5 т S32 І ST Фіг. 1 53713 •ВТ A2-: 1 SI 1 і з I 1 ( t Г" 1 I r £ S3.4 S3.5 1 S4.1 чллппдлшшь S 5 1 . S 4 2 . S2 5, І] д U Фіг. 2 11 S6 1 S7.1 7.1 і S4.I $ 9 . 1 9,1 ЮЛ і S7.2 1 2 10,2 9,2 * к S4 2 • 1 7.N І 9 . N І Фіг. З 10.N S11 53713 S6 10 п п П S1 4 S1 7 U U S9 1 S I Фіг. 4 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
