Пристрій для фіксації

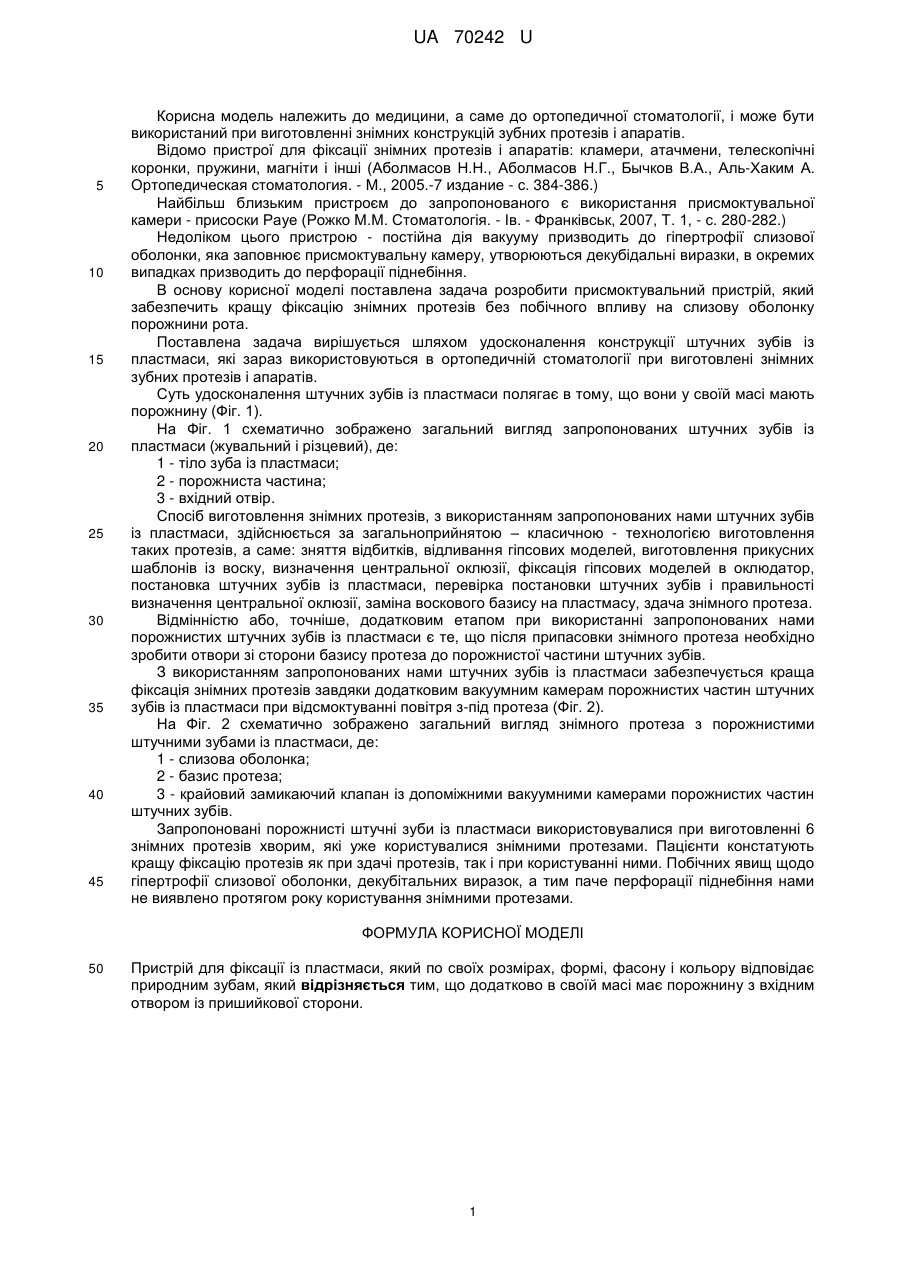

Реферат: Пристрій для фіксації із пластмаси, який по своїх розмірам, формі, фасону і кольору відповідає природним зубам, який відрізняється тим, що додатково в своїй масі має порожнину з вхідним отвором із пришийкової сторони. UA 70242 U (54) ПРИСТРІЙ ДЛЯ ФІКСАЦІЇ UA 70242 U UA 70242 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до медицини, а саме до ортопедичної стоматології, і може бути використаний при виготовленні знімних конструкцій зубних протезів і апаратів. Відомо пристрої для фіксації знімних протезів і апаратів: кламери, атачмени, телескопічні коронки, пружини, магніти і інші (Аболмасов Н.Н., Аболмасов Н.Г., Бычков В.А., Аль-Хаким А. Ортопедическая стоматология. - М., 2005.-7 издание - с. 384-386.) Найбільш близьким пристроєм до запропонованого є використання присмоктувальної камери - присоски Рауе (Рожко М.М. Стоматологія. - Ів. - Франківськ, 2007, Т. 1, - с. 280-282.) Недоліком цього пристрою - постійна дія вакууму призводить до гіпертрофії слизової оболонки, яка заповнює присмоктувальну камеру, утворюються декубідальні виразки, в окремих випадках призводить до перфорації піднебіння. В основу корисної моделі поставлена задача розробити присмоктувальний пристрій, який забезпечить кращу фіксацію знімних протезів без побічного впливу на слизову оболонку порожнини рота. Поставлена задача вирішується шляхом удосконалення конструкції штучних зубів із пластмаси, які зараз використовуються в ортопедичній стоматології при виготовлені знімних зубних протезів і апаратів. Суть удосконалення штучних зубів із пластмаси полягає в тому, що вони у своїй масі мають порожнину (Фіг. 1). На Фіг. 1 схематично зображено загальний вигляд запропонованих штучних зубів із пластмаси (жувальний і різцевий), де: 1 - тіло зуба із пластмаси; 2 - порожниста частина; 3 - вхідний отвір. Спосіб виготовлення знімних протезів, з використанням запропонованих нами штучних зубів із пластмаси, здійснюється за загальноприйнятою – класичною - технологією виготовлення таких протезів, а саме: зняття відбитків, відливання гіпсових моделей, виготовлення прикусних шаблонів із воску, визначення центральної оклюзії, фіксація гіпсових моделей в оклюдатор, постановка штучних зубів із пластмаси, перевірка постановки штучних зубів і правильності визначення центральної оклюзії, заміна воскового базису на пластмасу, здача знімного протеза. Відмінністю або, точніше, додатковим етапом при використанні запропонованих нами порожнистих штучних зубів із пластмаси є те, що після припасовки знімного протеза необхідно зробити отвори зі сторони базису протеза до порожнистої частини штучних зубів. З використанням запропонованих нами штучних зубів із пластмаси забезпечується краща фіксація знімних протезів завдяки додатковим вакуумним камерам порожнистих частин штучних зубів із пластмаси при відсмоктуванні повітря з-під протеза (Фіг. 2). На Фіг. 2 схематично зображено загальний вигляд знімного протеза з порожнистими штучними зубами із пластмаси, де: 1 - слизова оболонка; 2 - базис протеза; 3 - крайовий замикаючий клапан із допоміжними вакуумними камерами порожнистих частин штучних зубів. Запропоновані порожнисті штучні зуби із пластмаси використовувалися при виготовленні 6 знімних протезів хворим, які уже користувалися знімними протезами. Пацієнти констатують кращу фіксацію протезів як при здачі протезів, так і при користуванні ними. Побічних явищ щодо гіпертрофії слизової оболонки, декубітальних виразок, а тим паче перфорації піднебіння нами не виявлено протягом року користування знімними протезами. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Пристрій для фіксації із пластмаси, який по своїх розмірах, формі, фасону і кольору відповідає природним зубам, який відрізняється тим, що додатково в своїй масі має порожнину з вхідним отвором із пришийкової сторони. 1 UA 70242 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
