Прес гідравлічний
Номер патенту: 70378
Опубліковано: 15.10.2004
Автори: Шорохов Леонід Павлович, Шапіро Юрій Вікторович, Торговкін Володимир Павлович, Калашніков Олег Юрієвич, Онишко Олексій Павлович, Марищенко Євген Васильович, Романов Віктор Володимирович, Руденко Юрій Вікторович
Формула / Реферат

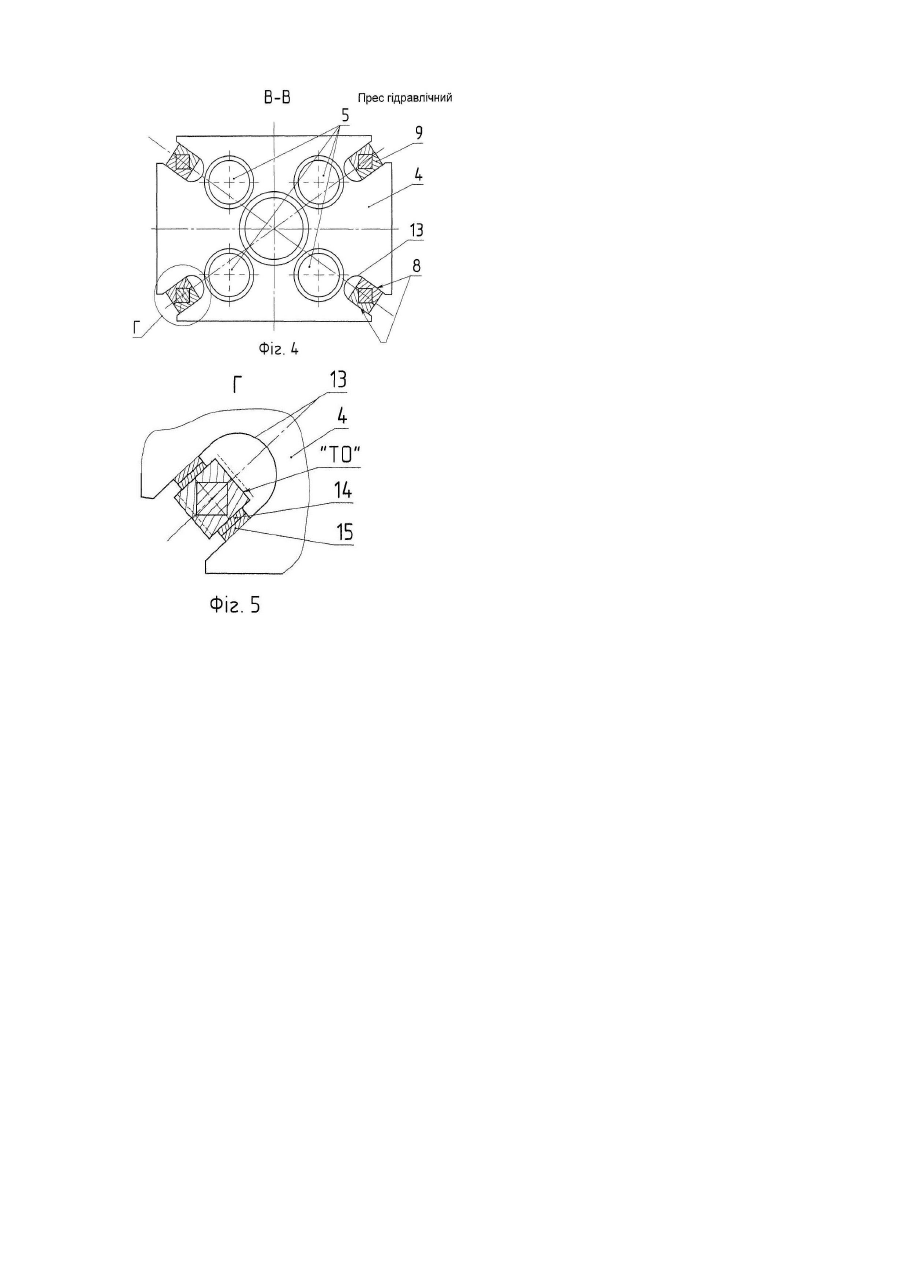

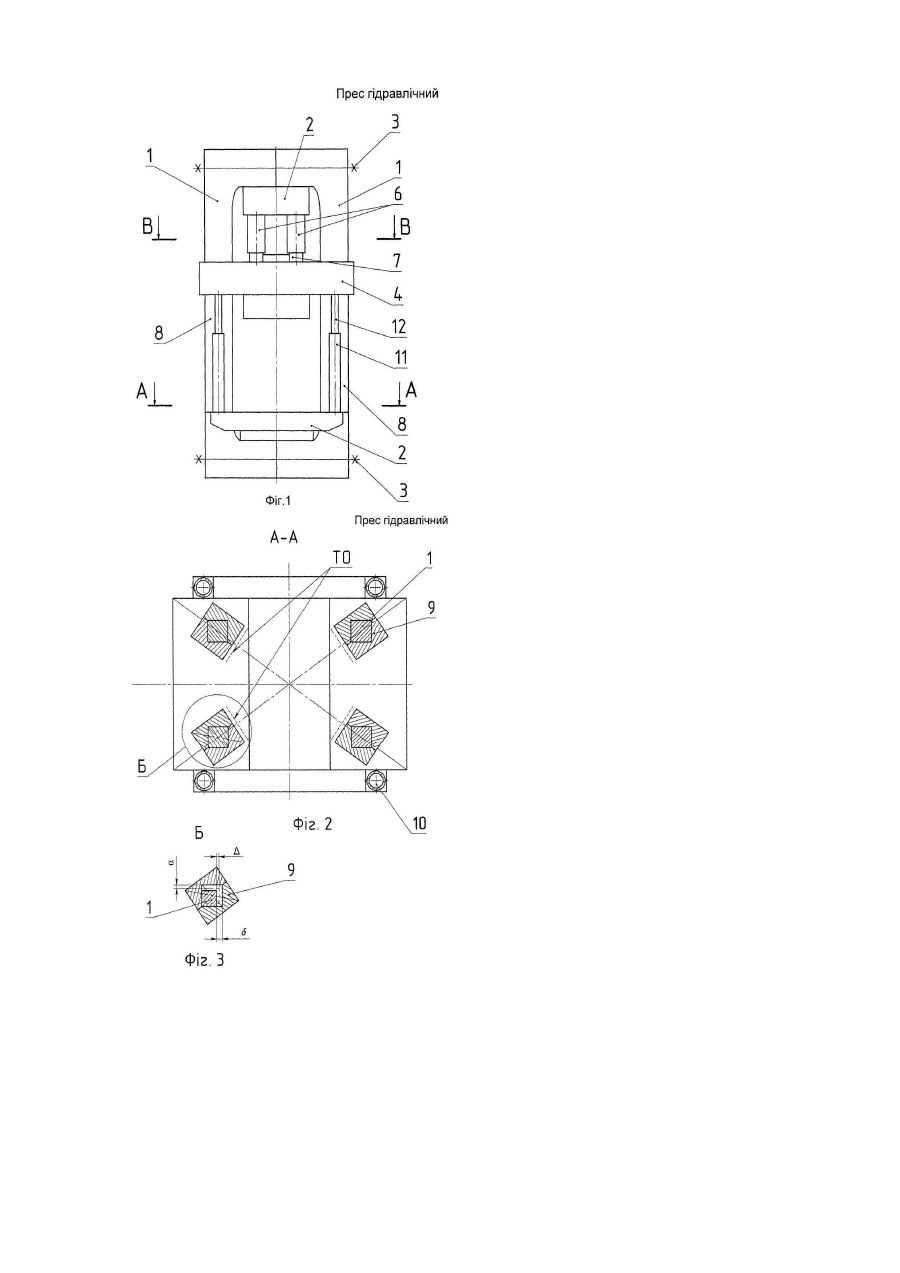

1. Прес гідравлічний, що включає рамну станину, утворену стояками і двома поперечинами, рухому траверсу, установлену з можливістю переміщення по напрямних, для чого на станині закріплені робочі гідроциліндри і циліндри повернення, який відрізняється тим, що напрямні виконані у вигляді обойм, що охоплюють стояки, які скріплені кінцями з однією з поперечин, при цьому стояки й обойми мають діагональне розташування в плані, а рухома траверса виконана з діагонально спрямованими пазами для взаємодії з напрямними.
2. Прес гідравлічний за п. 1, який відрізняється тим, що обойми в місцях контакту з пазами рухомої траверси оснащені протизносними елементами, а стінки пазів у відповідних місцях захищені антифрикційними накладками.
3. Прес гідравлічний за п. 1, який відрізняється тим, що обойми встановлені на стояках із зазором.
4. Прес гідравлічний за п. 3, який відрізняється тим, що обойми встановлені так, що зазначений зазор виконано в напрямку силової деформації стояка і його визначено за формулою:
δ = δ + а,
де δ - зазор між поверхнею стояка і внутрішньою поверхнею обойми в напрямку силової деформації стояка,
Δ - максимальна бічна силова деформація стояка, мм,
а - гарантований зазор, мм (0,5...1,0 мм).
Додаткова інформація
Назва патенту англійськоюHydraulic press
Автори англійськоюKalashnikov Oleh Yuriiovych, Onyshko Oleksii Pavlovych, Rudenko Yurii Viktorovych, Rudenko Yurii Viktorovych
Назва патенту російськоюПресс гидравлический
Автори російськоюКалашников Олег Юрьевич, Онишко Алексей Павлович, Руденко Юрий Викторович, Руденко Юрий Викторович
МПК / Мітки
МПК: B30B 11/02, B30B 15/04
Мітки: гідравлічний, прес
