Прес гідравлічний
Формула / Реферат
Изобретение относится к области тяжелого машиностроения и может найти применение при обработке материалов статическим давлением.
Известно, что усиление станины мощных прессов осуществляется методом предварительной напряженной навивки стальной полосы на раму пресса. Подобное решение применено в известном прессе [1], каждая из четырех колонн которого выполнена по принципу рамы с предварительно напряженной навивкой. Однако, в результате релаксаций напряжений несущая способность такой станины частично утрачивается. Кроме того, изготовление подобных станин крайне затруднительно и требует значительных затрат металла.
Целью изобретения является упрощение конструкции станины пресса и снижение металлоемкости.
Эта цель достигается тем, что каждая из опор (траверс) снабжена блоками, расположенными равномерно вдоль боковых сторон станины, гибкий элемент размещен на блоках с последовательным огибанием их, концы гибкого элемента неподвижно связаны один с верхней, а другой - с нижней траверсами, а верхняя траверса установлена с возможностью вертикального перемещения относительно колонн.

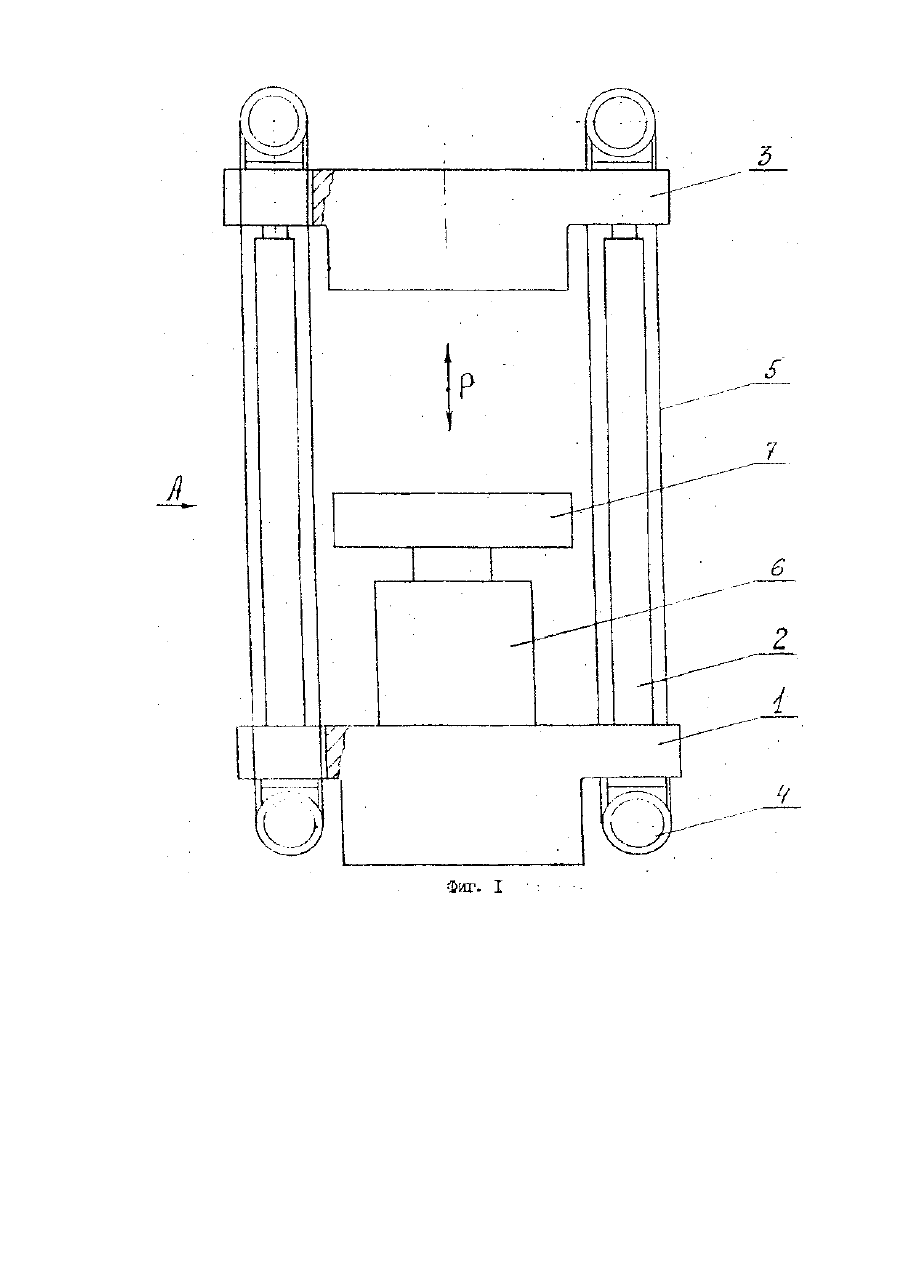

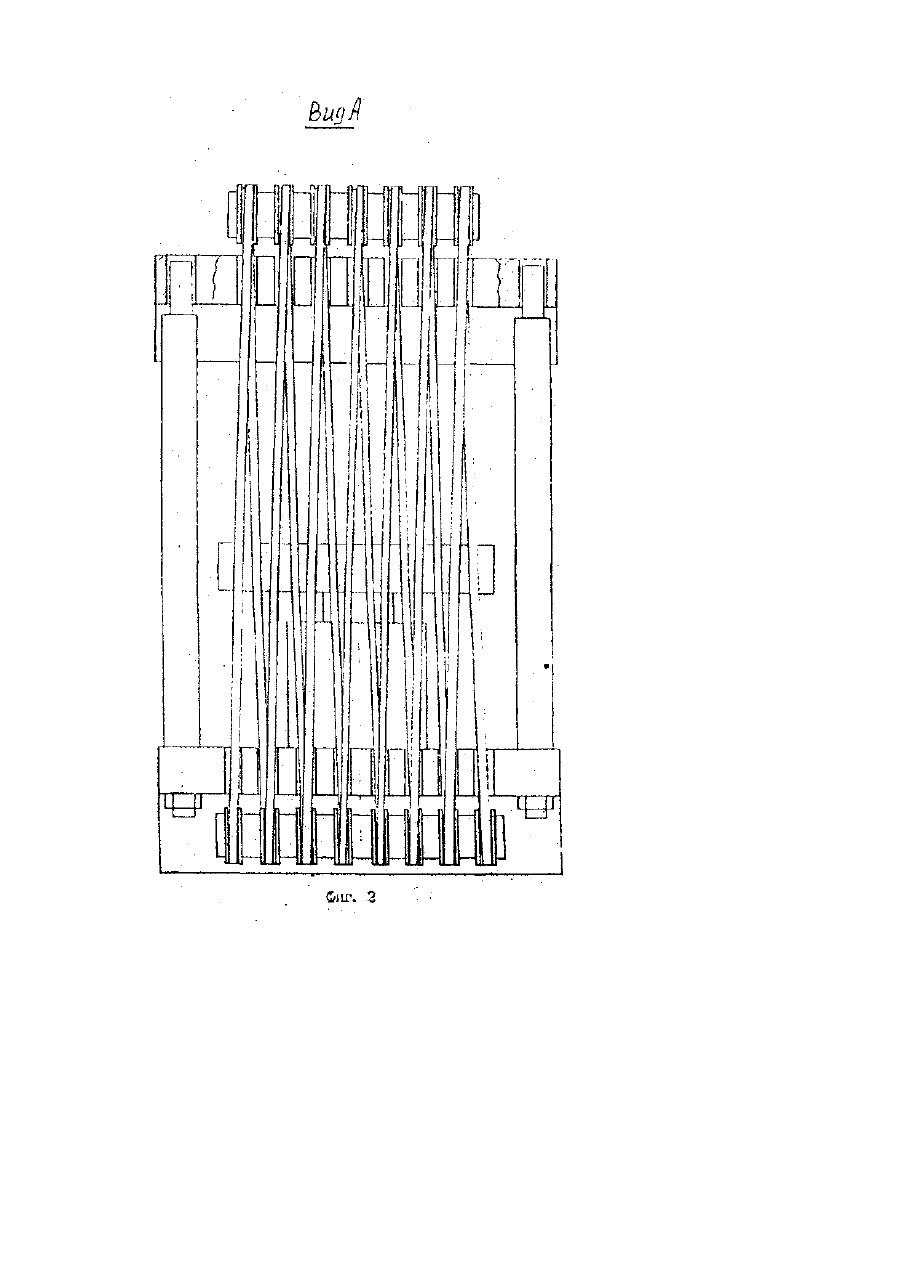

На фиг.1 изображена схема станины пресса; на фиг. 2 - вид А на фиг. 1.
Станина пресса состоит из нижней траверсы 1, на которой закреплены четыре колонны 2, несущие нагрузку только верхней траверсы 3, свободно расположенной на колоннах 2. С двух сторон траверс 1 и 3 равномерно вдоль боковых сторон расположены блоки 4, на которые одета гибкая (например, стальная) лента 5. Один конец гибкой ленты закреплен на нижней неподвижной траверсе 1, а второй конец гибкой ленты закреплен на верхней подвижной траверсе 3. На силовых гидроцилиндрах 6 расположена подвижная рабочая плита 7.
В процессе работы пресса верхняя траверса 3 перемещается вверх по колоннам 2 за счет упругой деформации гибкой ленты 5, одетой на блоки 4, которые обеспечивают необходимую горизонтальность верхней траверсы 3 как за счет вращения блоков, так и изменения крепления одного из концов гибкой ленты. Горизонтальное положение рабочей плиты 7 (при ее вертикальном перемещении) обеспечивается следящей гидравлической системой (не изображена). А горизонтальность верхней траверсы 3 обеспечивается за счет перераспределения усилия из определенном участке гибкого несущего элемента, расположенного на блоках.
Эта конструкция станины пресса позволяет гибкой ленте, несущей нагрузку пресса, быть под напряжением только в период рабочего хода плиты пресса.
Текст
Изобретение относится к области тяжелого машиностроения и может найти применение при обработке материалов статическим давлением. Известно, что усиление станины мощных прессов осуществляется методом предварительной напряженной навивки стальной полосы на раму пресса. Подобное решение применено в известном прессе [1], каждая из четырех колонн которого выполнена по принципу рамы с предварительно напряженной навивкой. Однако, в результате релаксаций напряжений несущая способность такой станины частично утрачивается. Кроме того, изготовление подобных станин крайне затруднительно и требует значительных затрат металла. Целью изобретения является упрощение конструкции станины пресса и снижение металлоемкости. Эта цель достигается тем, что каждая из опор (траверс) снабжена блоками, расположенными равномерно вдоль боковых сторон станины, гибкий элемент размещен на блоках с последовательным огибанием их, концы гибкого элемента неподвижно связаны один с верхней, а др угой - с нижней траверсами, а верхняя траверса установлена с возможностью вертикального перемещения относительно колонн. На фиг.1 изображена схема станины пресса; на фиг. 2 - вид А на фиг. 1. Станина пресса состоит из нижней траверсы 1, на которой закреплены четыре колонны 2, несущие нагрузку только верхней траверсы 3, свободно расположенной на колоннах 2. С двух сторон траверс 1 и 3 равномерно вдоль боковых сторон расположены блоки 4, на которые одета гибкая (например, стальная) лента 5. Один конец гибкой ленты закреплен на нижней неподвижной траверсе 1, а второй конец гибкой ленты закреплен на верхней подвижной траверсе 3. На силовых гидроцилиндрах 6 расположена подвижная рабочая плита 7. В процессе работы пресса верхняя траверса 3 перемещается вверх по колоннам 2 за счет упругой деформации гибкой ленты 5, одетой на блоки 4, которые обеспечивают необходимую горизонтальность верхней траверсы 3 как за счет вращения блоков, так и изменения крепления одного из концов гибкой ленты. Горизонтальное положение рабочей плиты 7 (при ее вертикальном перемещении) обеспечивается следящей гидравлической системой (не изображена). А горизонтальность верхней траверсы 3 обеспечивается за счет перераспределения усилия из определенном участке гибкого несущего элемента, расположенного на блоках. Эта конструкция станины пресса позволяет гибкой ленте, несущей нагрузку пресса, быть под напряжением только в период рабочего хода плиты пресса.
ДивитисяДодаткова інформація
Назва патенту англійськоюHydraulic press
Автори англійськоюAdamovych Vitalii Mykolaiovych
Назва патенту російськоюПресс гидравлический
Автори російськоюАдамович Виталий Николаевич
МПК / Мітки
МПК: B01J 7/00, B30B 11/00, B01J 3/06
Мітки: гідравлічний, прес
