Вертикальний гідравлічний кувальний прес
Номер патенту: 2337
Опубліковано: 26.12.1994
Автори: Бригеда Микола Олександрович, Бурлачка Михайло Андрійович, Семенюта Василь Якович, Кожевніков Володимир Іванович
Формула / Реферат

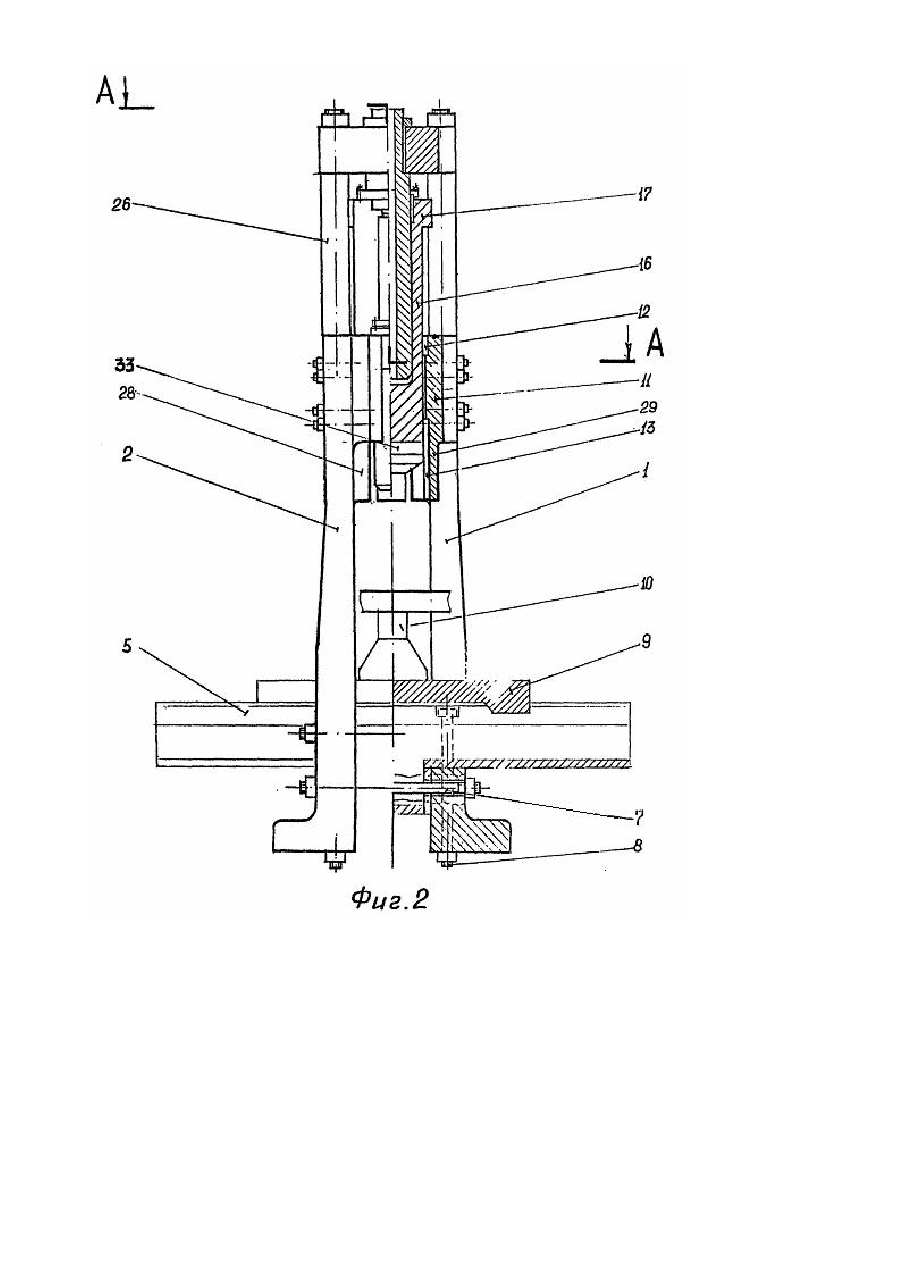

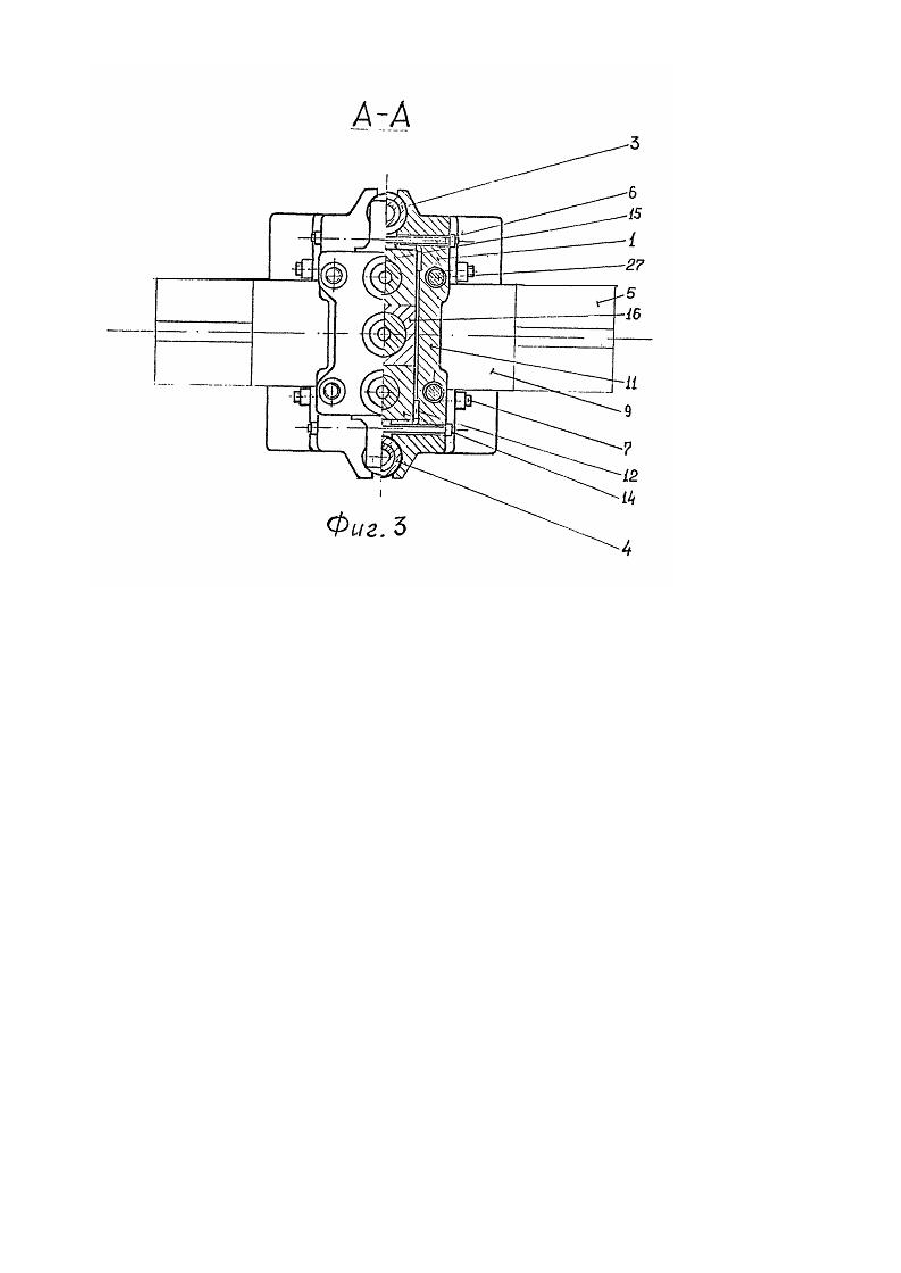

1. Вертикальный гидравлический ковочный пресс, содержащий выполненную из двух замкнутых рам, стянутых между собой шпильками, станину с направляющими й с установленными между верхней и нижней частью рам проставками, ползун, гидравлические плунжерные цилиндры рабочего и возвратного хода ползуна и связанный с нижними перемычками рам стол, отличающийся тем, что стол выполнен с хвостовиком, проставки, установленные в нижней части рам, выполнены в виде хвостовика стола, а установленные в верхней части рам -выполнены в виде шпонок, корпуса возвратных цилиндров закреплены в шпонках, станина снабжена неподвижной плитой, связанной с верхними перемычками рам посредством стяжек и размещенных между перемычками и плитой распорок, плунжеры . рабочих цилиндров жестко закреплены на неподвижной плите, корпуса рабочих цилиндров выполнены в виде единого блока - ползуна или скреплены в блок-ползун, причем блок -ползун снабжен расположенными в верхней части его боковых сторон кронштейнами для упора плунжеров возвратных цилиндров, верхние'перемычки двух рам образуют совместно обойму с выступами, направляющие выполнены в виде плоских регулируемых верхних и нижних планок, установленных с возможностью взаимодействия с угловыми участками блока-ползуна.
2. Пресс по п.1, отличающийся тем, что блок-ползун выполнен с расположенными в верхней частиего боковых сторон ходоограничителя для взаимодействия с верхними плоскостями верхних перемычек рам при нижнем положении блока-ползуна.
3. Пресс по п.1, отличающийся тем, что, вертикальные стойки рам выполнены с выступами, связанными с выступами обоймы верхних перемычек и образующими нижние регулируемые направляющие ползуна, а максимальная длина рабочего участка этих направляющих составляет не менее половины хода ползуна.
Текст

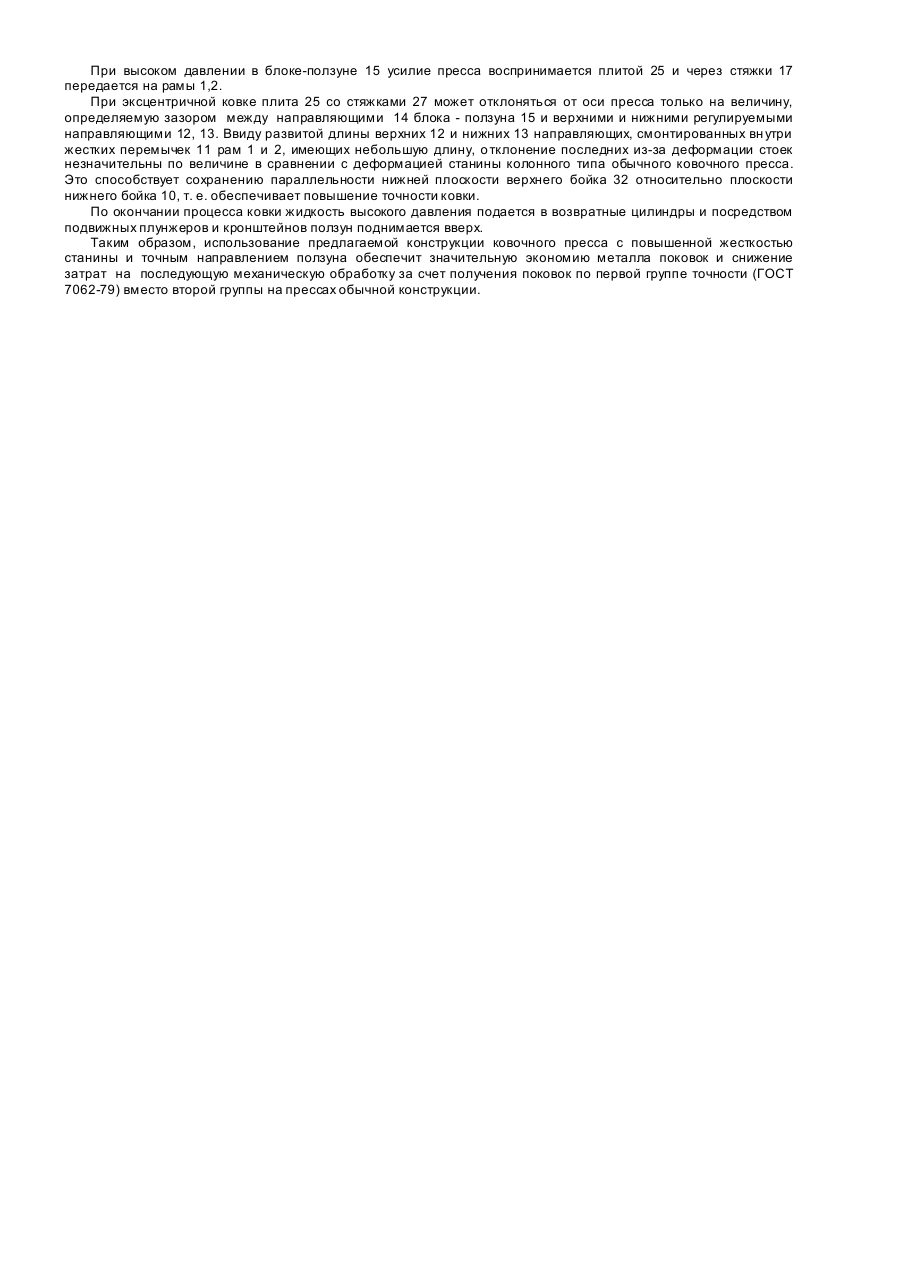

Изобретение относится к машиностроению, в частности к оборудованию кузнечно-прессовых цехов. Наиболее близкой к предложенной является конструкция вертикального гидравлического пресса [1]. Известный пресс содержит станину сборной конструкции со стяжками, ползуном и подвижным цилиндром. Конструкция пресса имеет следующие недостатки: 1) станина имеет несколько плоскостей разъема, что требует высокой точности механической обработки стыковочных плоскостей для обеспечения требуемой жесткости; 2) повышенную трудоемкость при сборке; 3) восьмиугольная форма подвижного цилиндра приводит к увеличению ширины Пресса и, соответственно, его металлоемкости; 4) увеличение ширины пресса затрудняет доступ средств механизации в зону ковки; 1 5) расположение ходоограничителей ползуна (в рабочей зоне) внутри станины также увеличивает ее размеры и массу; 6) не обеспечивается точность ковки вследствие того, что направляющие ползуна 1 находятся в зоне воздействия высоких температур. Этоприводит к неравномерному зазору и износу направляющих, а также перекосу ползуна с верхним бойком. В основу изобретения поставлена задача усовершенствования вертикального гидравлического ковочного пресса, в котором путем изменения конструкций стола, иного выполнения проставок, компоновки корпусов рабочих цилиндров обеспечивается повышение жесткости конструкции пресса, а также точность поковок, что, в свою очередь, обеспечивает экономию металла и снижение затрат на последующую механическую обработку поковок. ; Для решения поставленной задачи станина вертикального гидравлического ковочного пресса выполнена в виде двух замкнуты х рам с верхними перемычками в виде обойм. Рамы соединены вдоль оси ковки пресса через проставки, выполненные в виде промежуточных шпонок в верхней части, а в нижней - посредством хвостовика стола. Такая конструкция станины обеспечивает ей повышенную жесткость. Для повышения точности движения ползуна на обоймах с выступами имеются в верхней и нижней части плоские регулируемые направляющие, взаимодействующие с угловыми участками корпусов рабочих цилиндров. выполненных в виде единого блокаползуна или скрепленных в блок - ползун, причем последний снабжен расположенными в Верхней его части боковых сторон кронштейнами для упора плунжеров возвратных цилиндров, закрепленных в шпонках между обоймами рам. Для снижения габаритных размеров пресса, верхние перемычки рам связаны посредством стяжек и распорок с неподвижной плитой с жестко закрепленными плунжерами рабочих цилиндров, а нижние перемычки - с основанием стола и фундаментом. В блоке рабочих цилиндров, имеющем повышенную жесткость, в верхней части по бокам выполнены ходоограничители, взаимодействующие с верхними плоскостями верхних перемычек рам при нижнем положении блока" ползуна. Выступы в верхней части рам связаны с выступами на вертикальных стойках рам, образующих нижние регулируемые направляющие, максимальная длина контактирующих поверхностей которых с направляющими ползуна. составляет не менее половины хода ползуна. Такое расположение нижних направляющих и длина контактирующи х поверхностей обеспечивает повышение жесткости стоек и снижение удельных давлений в направляющих. Изобретение поясняется чертежами. На фиг. 1 изображен пресс, фронтальный вид с вырывом (половина пресса показана в разрезе); на фиг.2 - то же, вид сбоку; на фиг. 3 - разрез по А-А на фиг. 2. Вертикальный гидравлический пресс содержит две Замкнутые рамы 1, 2, между которыми расположенывверху проставка в виде промежуточных шпонок 3, 4 и хвостовик стола 5 внизу, стянутые шпильками 6, 7, 8. На передвижном столе 5 смонтирован подвижный стол 9 с нижним бойком 10. В верхни х перемычках 11 рамы, выполненных в виде обойм с выступами, имеются верхние 12 и нижние 13 плоские регулируемые направляющие, взаимодействующие с угло выми участками 14 корпусов рабочих цилиндров, Выполненных в виде единого блока-ползуна или скрепленных в блок - ползун 15 повышенной жесткости. Для уменьшения габаритов Станины в плане центральный цилиндр 16 снабжен по бокам вверху выступами 17, играющими роль ходоограничителей при опускании блока-ползуна 15 до крайнего нижнего положения. Уменьшению ширины ползуна способствуют два кронштейна 18, взаимодействующи х с плунжерами 19 возвратных цилиндров 20, закрепленных в шпонках между рамами 1,2. Неподвижность плунжеров 21, 22 блока - ползуна 15 обеспечивается закреплением их концов 23, 24 в плите 25, которая посредством распорок 26 и стяжек 27 жестко связана с верхними перемычками 11 рам. Такое крепление плунжеров способствует повышению жесткости станины, так как длина стоек рам уменьшается и при эксцентричных нагрузках деформация их значительно снижается. Увеличению жесткости рам 1,2 способствуют выступы 28, 29 на вертикальных стойках 30 рам, образующи х нижние регулируемые направляющие 13, которые с угловыми участками 14 блока - ползуна 15 составляют не менее половины хода ползуна. Наличие нижних направляющих 13 снижает перекос блока-ползуна 15 и повышает точность поковок, особенно пластины 31. за счет сохранения параллельности нижней плоскости верхнего бойка 32, закрепленного на блоке-ползуне 15с помощью плиты 33 относительно плоскости нижнего бойка 10, усилие от которого через стол 5 и стол 9 передается на рамы 1. 2, установленные на фундаменте. Вертикальный гидравлический ковочный пресс работает следующим образом. При подаче жидкости низкого давления через отверстия в плунжерах 21, 22, блок - ползун 15 перемещается вниз до соприкосновения верхнего бойка 32 с поковкой, например пластинкой 31, которую деформирует уже при подаче высокого давления. При высоком давлении в блоке-ползуне 15 усилие пресса воспринимается плитой 25 и через стяжки 17 передается на рамы 1,2. При эксцентричной ковке плита 25 со стяжками 27 может отклоняться от оси пресса только на величину, определяемую зазором между направляющими 14 блока - ползуна 15 и верхними и нижними регулируемыми направляющими 12, 13. Ввиду развитой длины верхних 12 и нижних 13 направляющих, смонтированных вн утри жестких перемычек 11 рам 1 и 2, имеющих небольшую длину, о тклонение последних из-за деформации стоек незначительны по величине в сравнении с деформацией станины колонного типа обычного ковочного пресса. Это способствует сохранению параллельности нижней плоскости верхнего бойка 32 относительно плоскости нижнего бойка 10, т. е. обеспечивает повышение точности ковки. По окончании процесса ковки жидкость высокого давления подается в возвратные цилиндры и посредством подвижных плунжеров и кронштейнов ползун поднимается вверх. Таким образом, использование предлагаемой конструкции ковочного пресса с повышенной жесткостью станины и точным направлением ползуна обеспечит значительную экономию металла поковок и снижение затрат на последующую механическую обработку за счет получения поковок по первой группе точности (ГОСТ 7062-79) вместо второй группы на прессах обычной конструкции.
ДивитисяДодаткова інформація
Назва патенту англійськоюVertical hydraulic forging press
Автори англійськоюBurlachka Mykhailo Andriiovych, Semeniuta Vasyl Yakovych, Bryheda Mykola Oleksandrovych, Kozhevnikov Volodymyr Ivanovych
Назва патенту російськоюВертикальный гидравлический ковочный пресс
Автори російськоюБурлачка Михаил Андрееич, Семенюта Василий Яковлевич, Бригеда Николай Александрович, Кожевников Владимир Иванович
МПК / Мітки
МПК: B30B 15/04
Мітки: кувальний, вертикальний, гідравлічний, прес
