Гідравлічний прес

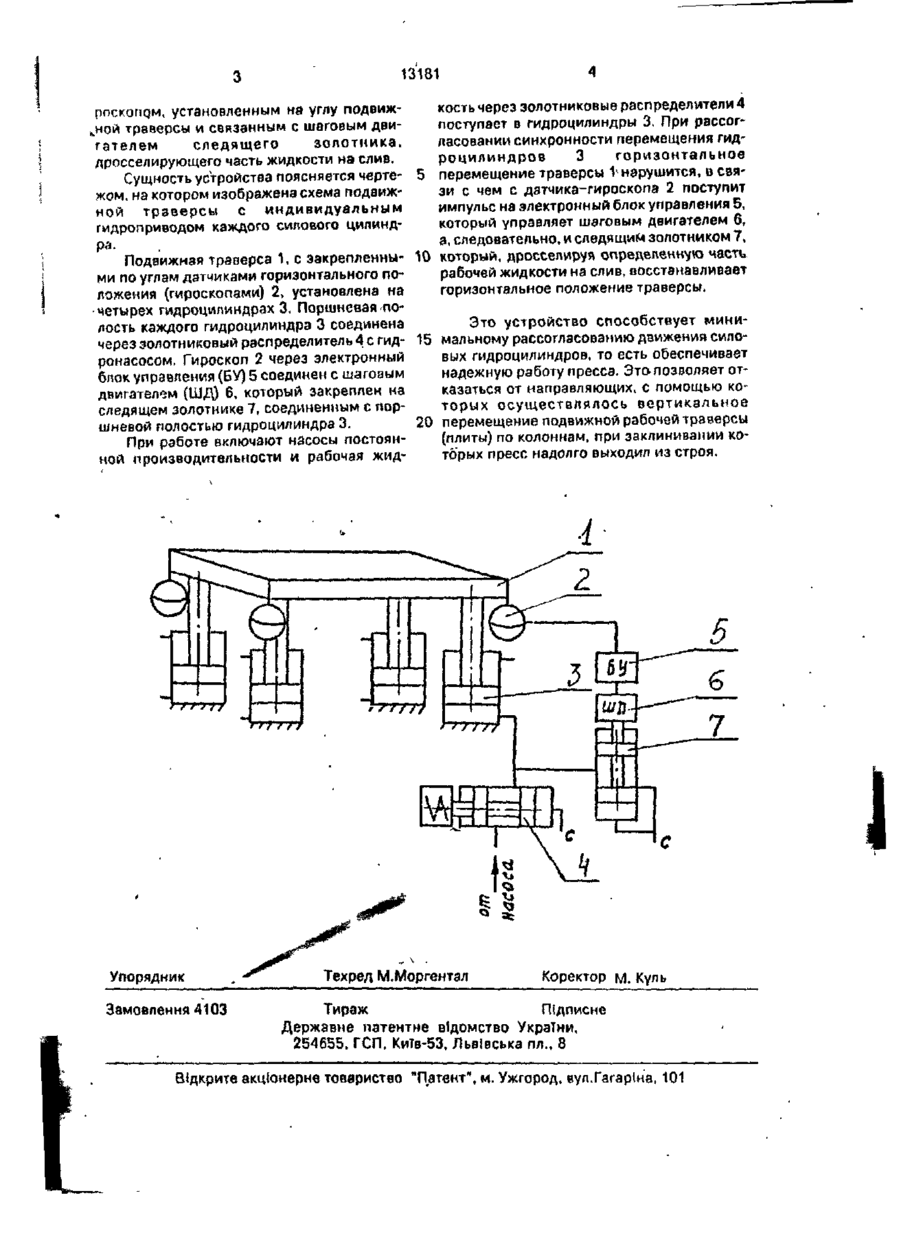

Гидравлический пресс, содержащий подвижную траверсу, четыре рабочих гидроцилиндра, установленных по углам подвижной траверсы, и гидропривод синхронного перемещения цилиндров, включающий гидронасосы, связанные нагнетательными магистралями с полостями гидроцилиндров, золотниковые распределители, установленные на нагнетательных магистралях, средства регулирования объема рабочей жидкости, подаваемой через нагнетательные магистрали, с серводвигателями и гироскопы, установленные на траверсе и связанные с соответствующими серводвигателями электрическими линиями, о т л и ч а ю щ и й с я тем, что гидропривод синхронного перемещения цилиндров выполнен индивидуальным для каждого цилиндра, причем средства регулирования объема рабочей жидкости, подаваемой через индивидуальную нагнетательную магистраль к каждому из цилиндров, выполнены в виде четырех следящих дросселирующих рабочую жидкость на слив гидрораспределителей золотникового типа, каждый из которых установлен в магистрали соответствующего гидроцилиндра, серводвигатель каждого из упомянутых дросселирующих золотников выполнен в виде шагового двигателя, а гироскопы установлены по углам подвижной траверсы возле соответствующих гидроцилиндров. С > 00 00 Изобретение относится к следящему гидроприводу и может найти применение в тех областях техники, где требуется синхронизация движения рабочих органов, работающих на гидросистемах от 50 бар (кг/см2) до 2000 бар и выше. Известно устройство для синхронизации перемещения подвижной траверсы пресса [1], состоящее из двух гидронасосов до 200 бар, каждый из которых питает по два гидроцилиндра четырехколонного пресса. На подвижной траверсе пресса установлены доа датчика-гироскопа, с которых при нарушении синхронизации поступает импульс на сервомоторы гидронасосов, регулирующих производительность основных радиально-пори.'невых насосов. Это устройство имеет много промежуточных связейЗвеньев, обладающих значительной инерционностью, особенно регулировка производительности насосов, в связи с чем имеется недостаточная точность синхронности перемещения траверсы, а следовательно, нет необходимой надежности. Целью изобретения является повышение надежности пресса посредством обеспечения горизонтального положения траверсы при ее вертикальном перемещении. Указанная цель достигается тем.^что гидроцилиндры каждой колонны снабжены индивидуальным приводом и датчиком-ги о 13181 кость через золотниковые распределители 4 , установленным на углу подвижпоступает в гидроцилиндры 3. При рассогн о й траверсы и связанным с шаговым двиласовании синхронности перемещения гидгателем следящего золотника, роцияиндров 3 горизонтальное дросселирующего часть жидкости на слив. перемещение траверсы V нарушится, в свяСущность устройства поясняется чертези с чем с датчика-гироскопа 2 поступит жом, на котором изображена схема подвижимпульс на электронный блок управления 5, ной траверсы с индивидуальным который управляет шаговым двигателем 6, гидроприводом каждого силового цилинда, следовательно, и следящим золотником 7, ра. 10 который, дросселируя определенную часть Подвижная траверса 1, с закрепленнырабочей жидкости на слив, оосстанавливает ми по углам датчиками горизонтального погоризонтальное положение траверсы. ложения (гироскопами) 2, установлена на •четырех гидроцилиндрах 3. Поршневая поЭто устройство способствует минилость каждого гидроцилиндра 3 соединена 15 мальному рассогласованию движения силочерез золотниковый распределитель 4 с гидвых гидроцилиндров, то есть обеспечивает ронасосом. Гироскоп 2 через электронный надежную работу пресса. Эта позволяет отбпок управления (БУ) 5 соединен с шаговым казаться от направляющих, с помощью кодвигателем (ШД) 6, который закреплен на торых осуществлялось вертикальное следящем золотнике 7, соединенным с пор20 перемещение подвижной рабочей траверсы шневой полостью гидроцилиндра 3. (плиты) по колоннам, при заклинивании коПри работе включают насосы постоянторых пресс надолго выходил из строя. ной производительности и рабочая жид 5 Упорядник Замовлення 4103 Техред М.Моргентал Коректор м. Куль Тираж Підписне Державне патентне відомство України, 254655, ГСП. КиТв-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріиа. 101
