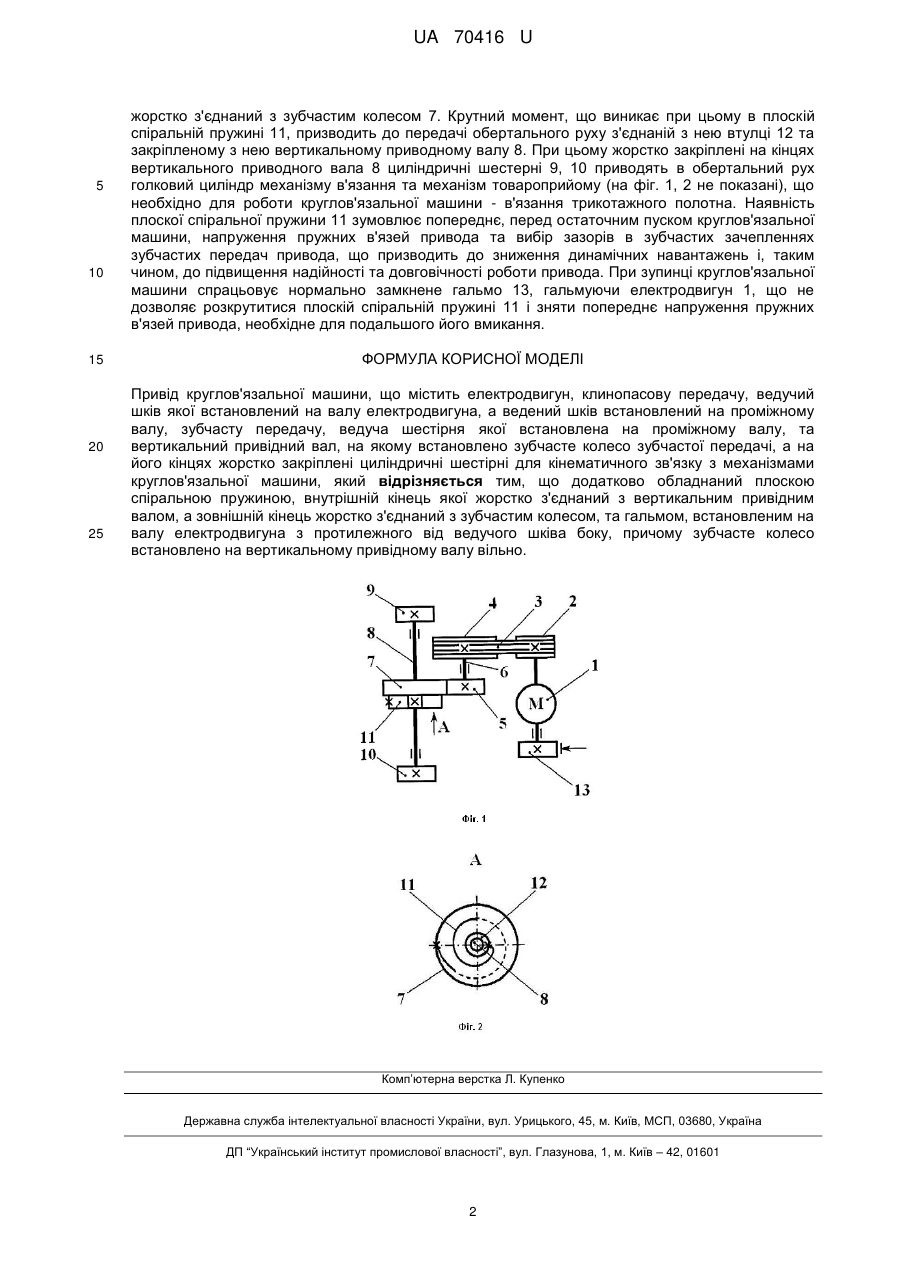

Привід круглов'язальної машини, що містить електродвигун, клинопасову передачу, ведучий шків якої встановлений на валу електродвигуна, а ведений шків встановлений на проміжному валу, зубчасту передачу, ведуча шестірня якої встановлена на проміжному валу, та вертикальний привідний вал, на якому встановлено зубчасте колесо зубчастої передачі, а на його кінцях жорстко закріплені циліндричні шестірні для кінематичного зв'язку з механізмами круглов'язальної машини, який відрізняється тим, що додатково обладнаний плоскою спіральною пружиною, внутрішній кінець якої жорстко з'єднаний з вертикальним привідним валом, а зовнішній кінець жорстко з'єднаний з зубчастим колесом, та гальмом, встановленим на валу електродвигуна з протилежного від ведучого шківа боку, причому зубчасте колесо встановлено на вертикальному привідному валу вільно.

Текст

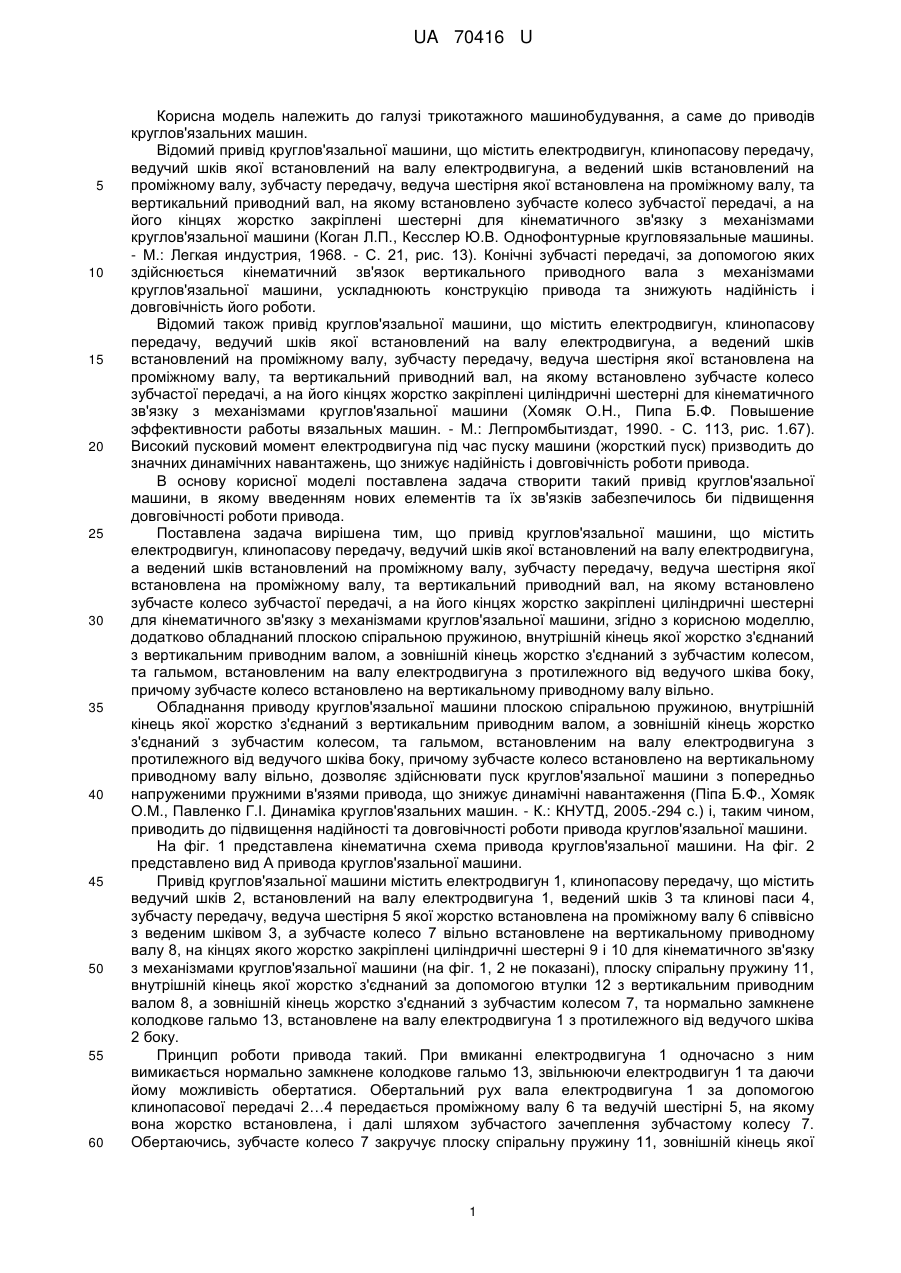

Реферат: Привід круглов'язальної машини містить електродвигун, на валу якого встановлене гальмо, клинопасову передачу, ведучий шків якої встановлений на валу електродвигуна, а ведений шків встановлений на проміжному валу, плоску спіральну пружину, зубчасту передачу, вертикальний привідний вал, на якому встановлено зубчасте колесо зубчастої передачі та закріплені циліндричні шестірні. UA 70416 U (54) ПРИВІД КРУГЛОВ'ЯЗАЛЬНОЇ МАШИНИ UA 70416 U UA 70416 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі трикотажного машинобудування, а саме до приводів круглов'язальних машин. Відомий привід круглов'язальної машини, що містить електродвигун, клинопасову передачу, ведучий шків якої встановлений на валу електродвигуна, а ведений шків встановлений на проміжному валу, зубчасту передачу, ведуча шестірня якої встановлена на проміжному валу, та вертикальний приводний вал, на якому встановлено зубчасте колесо зубчастої передачі, а на його кінцях жорстко закріплені шестерні для кінематичного зв'язку з механізмами круглов'язальної машини (Коган Л.П., Кесслер Ю.В. Однофонтурные кругловязальные машины. - М.: Легкая индустрия, 1968. - С. 21, рис. 13). Конічні зубчасті передачі, за допомогою яких здійснюється кінематичний зв'язок вертикального приводного вала з механізмами круглов'язальної машини, ускладнюють конструкцію привода та знижують надійність і довговічність його роботи. Відомий також привід круглов'язальної машини, що містить електродвигун, клинопасову передачу, ведучий шків якої встановлений на валу електродвигуна, а ведений шків встановлений на проміжному валу, зубчасту передачу, ведуча шестірня якої встановлена на проміжному валу, та вертикальний приводний вал, на якому встановлено зубчасте колесо зубчастої передачі, а на його кінцях жорстко закріплені циліндричні шестерні для кінематичного зв'язку з механізмами круглов'язальної машини (Хомяк О.Н., Пипа Б.Ф. Повышение эффективности работы вязальных машин. - М.: Легпромбытиздат, 1990. - С. 113, рис. 1.67). Високий пусковий момент електродвигуна під час пуску машини (жорсткий пуск) призводить до значних динамічних навантажень, що знижує надійність і довговічність роботи привода. В основу корисної моделі поставлена задача створити такий привід круглов'язальної машини, в якому введенням нових елементів та їх зв'язків забезпечилось би підвищення довговічності роботи привода. Поставлена задача вирішена тим, що привід круглов'язальної машини, що містить електродвигун, клинопасову передачу, ведучий шків якої встановлений на валу електродвигуна, а ведений шків встановлений на проміжному валу, зубчасту передачу, ведуча шестірня якої встановлена на проміжному валу, та вертикальний приводний вал, на якому встановлено зубчасте колесо зубчастої передачі, а на його кінцях жорстко закріплені циліндричні шестерні для кінематичного зв'язку з механізмами круглов'язальної машини, згідно з корисною моделлю, додатково обладнаний плоскою спіральною пружиною, внутрішній кінець якої жорстко з'єднаний з вертикальним приводним валом, а зовнішній кінець жорстко з'єднаний з зубчастим колесом, та гальмом, встановленим на валу електродвигуна з протилежного від ведучого шківа боку, причому зубчасте колесо встановлено на вертикальному приводному валу вільно. Обладнання приводу круглов'язальної машини плоскою спіральною пружиною, внутрішній кінець якої жорстко з'єднаний з вертикальним приводним валом, а зовнішній кінець жорстко з'єднаний з зубчастим колесом, та гальмом, встановленим на валу електродвигуна з протилежного від ведучого шківа боку, причому зубчасте колесо встановлено на вертикальному приводному валу вільно, дозволяє здійснювати пуск круглов'язальної машини з попередньо напруженими пружними в'язями привода, що знижує динамічні навантаження (Піпа Б.Ф., Хомяк О.М., Павленко Г.І. Динаміка круглов'язальних машин. - К.: КНУТД, 2005.-294 с.) і, таким чином, приводить до підвищення надійності та довговічності роботи привода круглов'язальної машини. На фіг. 1 представлена кінематична схема привода круглов'язальної машини. На фіг. 2 представлено вид А привода круглов'язальної машини. Привід круглов'язальної машини містить електродвигун 1, клинопасову передачу, що містить ведучий шків 2, встановлений на валу електродвигуна 1, ведений шків 3 та клинові паси 4, зубчасту передачу, ведуча шестірня 5 якої жорстко встановлена на проміжному валу 6 співвісно з веденим шківом 3, а зубчасте колесо 7 вільно встановлене на вертикальному приводному валу 8, на кінцях якого жорстко закріплені циліндричні шестерні 9 і 10 для кінематичного зв'язку з механізмами круглов'язальної машини (на фіг. 1, 2 не показані), плоску спіральну пружину 11, внутрішній кінець якої жорстко з'єднаний за допомогою втулки 12 з вертикальним приводним валом 8, а зовнішній кінець жорстко з'єднаний з зубчастим колесом 7, та нормально замкнене колодкове гальмо 13, встановлене на валу електродвигуна 1 з протилежного від ведучого шківа 2 боку. Принцип роботи привода такий. При вмиканні електродвигуна 1 одночасно з ним вимикається нормально замкнене колодкове гальмо 13, звільнюючи електродвигун 1 та даючи йому можливість обертатися. Обертальний рух вала електродвигуна 1 за допомогою клинопасової передачі 2…4 передається проміжному валу 6 та ведучій шестірні 5, на якому вона жорстко встановлена, і далі шляхом зубчастого зачеплення зубчастому колесу 7. Обертаючись, зубчасте колесо 7 закручує плоску спіральну пружину 11, зовнішній кінець якої 1 UA 70416 U 5 10 15 20 25 жорстко з'єднаний з зубчастим колесом 7. Крутний момент, що виникає при цьому в плоскій спіральній пружині 11, призводить до передачі обертального руху з'єднаній з нею втулці 12 та закріпленому з нею вертикальному приводному валу 8. При цьому жорстко закріплені на кінцях вертикального приводного вала 8 циліндричні шестерні 9, 10 приводять в обертальний рух голковий циліндр механізму в'язання та механізм товароприйому (на фіг. 1, 2 не показані), що необхідно для роботи круглов'язальної машини - в'язання трикотажного полотна. Наявність плоскої спіральної пружини 11 зумовлює попереднє, перед остаточним пуском круглов'язальної машини, напруження пружних в'язей привода та вибір зазорів в зубчастих зачепленнях зубчастих передач привода, що призводить до зниження динамічних навантажень і, таким чином, до підвищення надійності та довговічності роботи привода. При зупинці круглов'язальної машини спрацьовує нормально замкнене гальмо 13, гальмуючи електродвигун 1, що не дозволяє розкрутитися плоскій спіральній пружині 11 і зняти попереднє напруження пружних в'язей привода, необхідне для подальшого його вмикання. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Привід круглов'язальної машини, що містить електродвигун, клинопасову передачу, ведучий шків якої встановлений на валу електродвигуна, а ведений шків встановлений на проміжному валу, зубчасту передачу, ведуча шестірня якої встановлена на проміжному валу, та вертикальний привідний вал, на якому встановлено зубчасте колесо зубчастої передачі, а на його кінцях жорстко закріплені циліндричні шестірні для кінематичного зв'язку з механізмами круглов'язальної машини, який відрізняється тим, що додатково обладнаний плоскою спіральною пружиною, внутрішній кінець якої жорстко з'єднаний з вертикальним привідним валом, а зовнішній кінець жорстко з'єднаний з зубчастим колесом, та гальмом, встановленим на валу електродвигуна з протилежного від ведучого шківа боку, причому зубчасте колесо встановлено на вертикальному привідному валу вільно. Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
