Привід круглов’язальної машини

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 60511

Опубліковано: 25.06.2011

Автори: Піпа Борис Федорович, Павленко Георгій Іванович, Марченко Анатолій Іванович

Завантажити PDF файл.

Формула / Реферат

Привід круглов'язальної машини, що містить електродвигун, клинопасову передачу, ведучий шків якої жорстко встановлений на валу електродвигуна, зубчасту передачу, шестірня якої встановлена співвісно з веденим шківом клинопасової передачі на проміжному валу, та вертикальний привідний вал, на якому встановлене зубчасте колесо зубчастої передачі, який відрізняється тим, що містить електромагнітну фрикційну муфту, за допомогою якої шестірня зв'язана з проміжним валом.

Текст

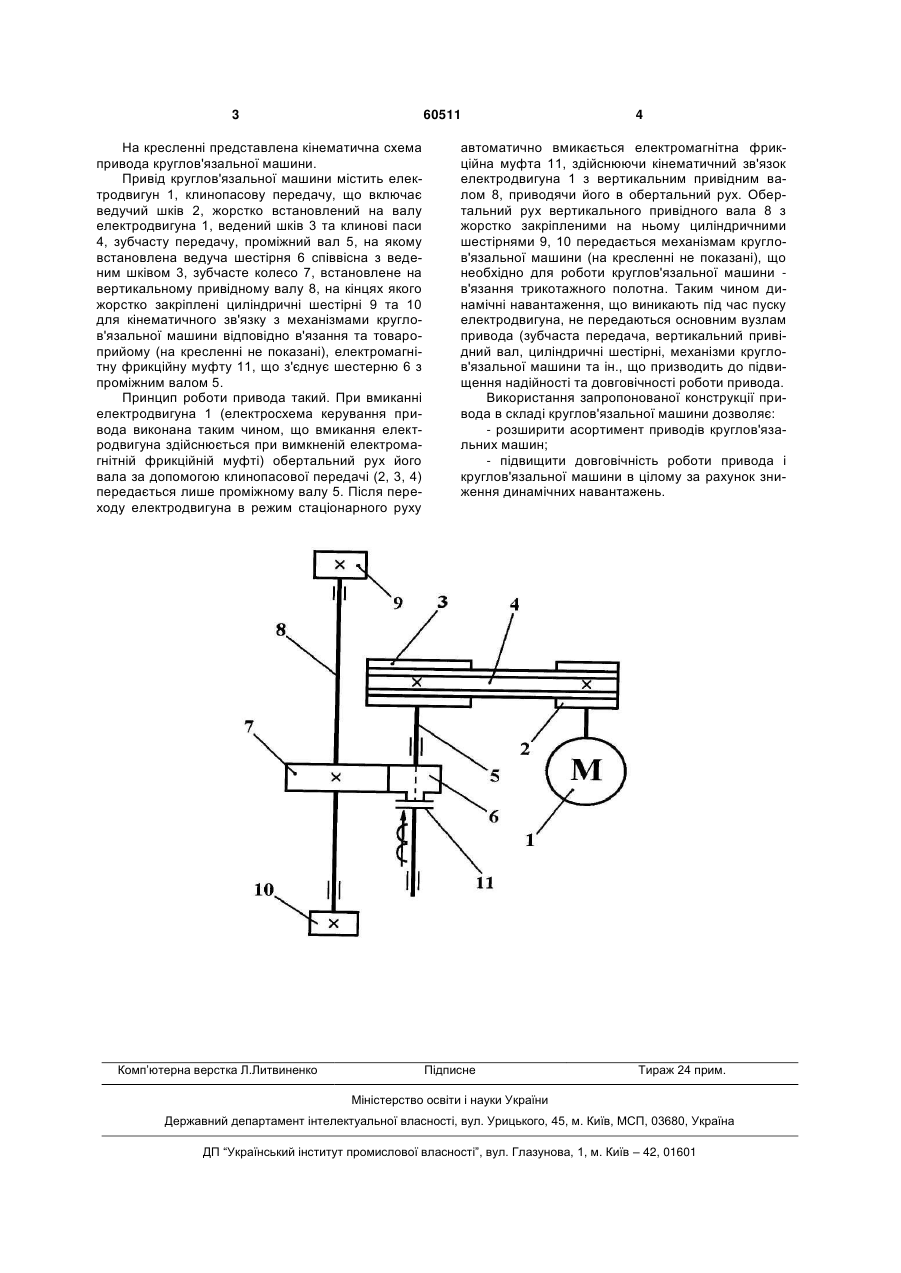

Привід круглов'язальної машини, що містить електродвигун, клинопасову передачу, ведучий 3 60511 На кресленні представлена кінематична схема привода круглов'язальної машини. Привід круглов'язальної машини містить електродвигун 1, клинопасову передачу, що включає ведучий шків 2, жорстко встановлений на валу електродвигуна 1, ведений шків 3 та клинові паси 4, зубчасту передачу, проміжний вал 5, на якому встановлена ведуча шестірня 6 співвісна з веденим шківом 3, зубчасте колесо 7, встановлене на вертикальному привідному валу 8, на кінцях якого жорстко закріплені циліндричні шестірні 9 та 10 для кінематичного зв'язку з механізмами круглов'язальної машини відповідно в'язання та товароприйому (на кресленні не показані), електромагнітну фрикційну муфту 11, що з'єднує шестерню 6 з проміжним валом 5. Принцип роботи привода такий. При вмиканні електродвигуна 1 (електросхема керування привода виконана таким чином, що вмикання електродвигуна здійснюється при вимкненій електромагнітній фрикційній муфті) обертальний рух його вала за допомогою клинопасової передачі (2, 3, 4) передається лише проміжному валу 5. Після переходу електродвигуна в режим стаціонарного руху Комп’ютерна верстка Л.Литвиненко 4 автоматично вмикається електромагнітна фрикційна муфта 11, здійснюючи кінематичний зв'язок електродвигуна 1 з вертикальним привідним валом 8, приводячи його в обертальний рух. Обертальний рух вертикального привідного вала 8 з жорстко закріпленими на ньому циліндричними шестірнями 9, 10 передається механізмам круглов'язальної машини (на кресленні не показані), що необхідно для роботи круглов'язальної машини в'язання трикотажного полотна. Таким чином динамічні навантаження, що виникають під час пуску електродвигуна, не передаються основним вузлам привода (зубчаста передача, вертикальний привідний вал, циліндричні шестірні, механізми круглов'язальної машини та ін., що призводить до підвищення надійності та довговічності роботи привода. Використання запропонованої конструкції привода в складі круглов'язальної машини дозволяє: - розширити асортимент приводів круглов'язальних машин; - підвищити довговічність роботи привода і круглов'язальної машини в цілому за рахунок зниження динамічних навантажень. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Drive of circular knitting machine

Автори англійською

Pipa Borys Fedorovych, Marchenko Anatolii Ivanovych, Pavlenko Heorhii Ivanovych

Назва патенту російською

Привод кругловязальной машины

Автори російською

Пипа Борис Федорович, Марченко Анатолий Иванович, Павленко Георгий Иванович

МПК / Мітки

Автори: Павленко Георгій Іванович, Піпа Борис Федорович, Ловейкіна Світлана Олексіївна

МПК: D04B 15/94

Мітки: привід, машини, круглов'язальної

Формула / Реферат:

Привід круглов'язальної машини, що містить електродвигун, клинопасову передачу, ведучий шків якої жорстко встановлений на валу електродвигуна, зубчасту передачу, ведуча шестірня якої встановлена на валу веденого шківа клинопасової передачі, та вертикальний привідний вал, на якому встановлено зубчасте колесо зубчастої передачі, кінематично за допомогою передач з'єднаний з механізмами в'язання та товароприйому, який відрізняється тим, що...
