Привід круглов’язальної машини
Номер патенту: 57005
Опубліковано: 10.02.2011
Автори: Марченко Анатолій Іванович, Павленко Георгій Іванович, Піпа Борис Федорович
Формула / Реферат
Привід круглов'язальної машини, що містить електродвигун, клинопасову передачу, ведучий шків якої жорстко встановлений на валу електродвигуна, зубчасту передачу, ведуча шестірня якої встановлена співвісно з веденим шківом клинопасової передачі, вертикальний приводний вал, на якому встановлене зубчасте колесо зубчастої передачі, та гальмо, який відрізняється тим, що додатково оснащений електромагнітною фрикційною муфтою, за допомогою якої гальмо з'єднане з валом електродвигуна.
Текст

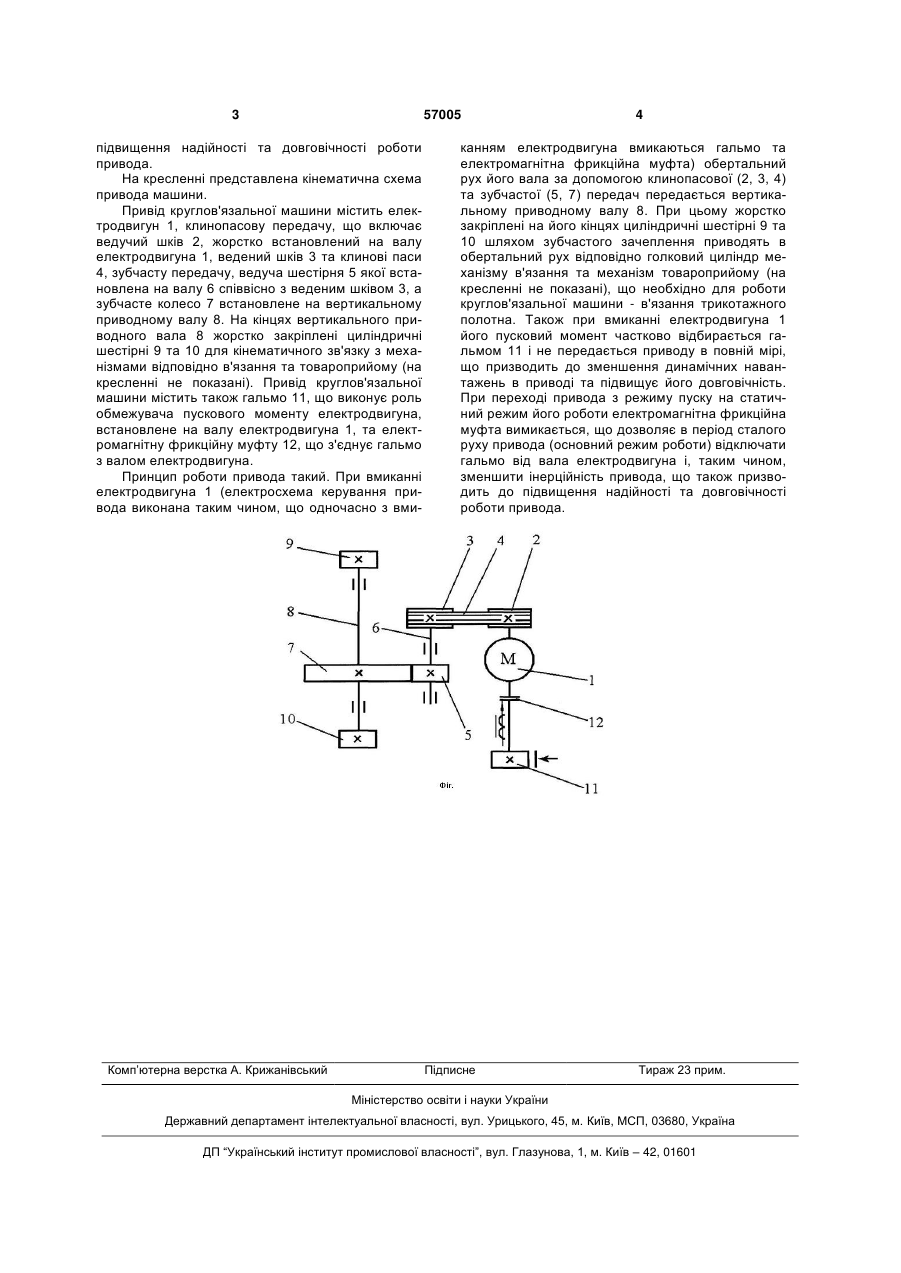

Привід круглов'язальної машини, що містить електродвигун, клинопасову передачу, ведучий 3 57005 підвищення надійності та довговічності роботи привода. На кресленні представлена кінематична схема привода машини. Привід круглов'язальної машини містить електродвигун 1, клинопасову передачу, що включає ведучий шків 2, жорстко встановлений на валу електродвигуна 1, ведений шків 3 та клинові паси 4, зубчасту передачу, ведуча шестірня 5 якої встановлена на валу 6 співвісно з веденим шківом 3, а зубчасте колесо 7 встановлене на вертикальному приводному валу 8. На кінцях вертикального приводного вала 8 жорстко закріплені циліндричні шестірні 9 та 10 для кінематичного зв'язку з механізмами відповідно в'язання та товароприйому (на кресленні не показані). Привід круглов'язальної машини містить також гальмо 11, що виконує роль обмежувача пускового моменту електродвигуна, встановлене на валу електродвигуна 1, та електромагнітну фрикційну муфту 12, що з'єднує гальмо з валом електродвигуна. Принцип роботи привода такий. При вмиканні електродвигуна 1 (електросхема керування привода виконана таким чином, що одночасно з вми Комп’ютерна верстка А. Крижанівський 4 канням електродвигуна вмикаються гальмо та електромагнітна фрикційна муфта) обертальний рух його вала за допомогою клинопасової (2, 3, 4) та зубчастої (5, 7) передач передається вертикальному приводному валу 8. При цьому жорстко закріплені на його кінцях циліндричні шестірні 9 та 10 шляхом зубчастого зачеплення приводять в обертальний рух відповідно голковий циліндр механізму в'язання та механізм товароприйому (на кресленні не показані), що необхідно для роботи круглов'язальної машини - в'язання трикотажного полотна. Також при вмиканні електродвигуна 1 його пусковий момент частково відбирається гальмом 11 і не передається приводу в повній мірі, що призводить до зменшення динамічних навантажень в приводі та підвищує його довговічність. При переході привода з режиму пуску на статичний режим його роботи електромагнітна фрикційна муфта вимикається, що дозволяє в період сталого руху привода (основний режим роботи) відключати гальмо від вала електродвигуна і, таким чином, зменшити інерційність привода, що також призводить до підвищення надійності та довговічності роботи привода. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDrive of circular knitting machine
Автори англійськоюPipa Borys Fedorovych, Marchenko Anatolii Ivanovych, Pavlenko Heorhii Ivanovych
Назва патенту російськоюПривод кругловязальной машины
Автори російськоюПипа Борис Федорович, Марченко Анатолий Иванович, Павленко Георгий Иванович
МПК / Мітки
МПК: D04B 15/94
Мітки: круглов'язальної, привід, машини
