Клин в’язальної машини

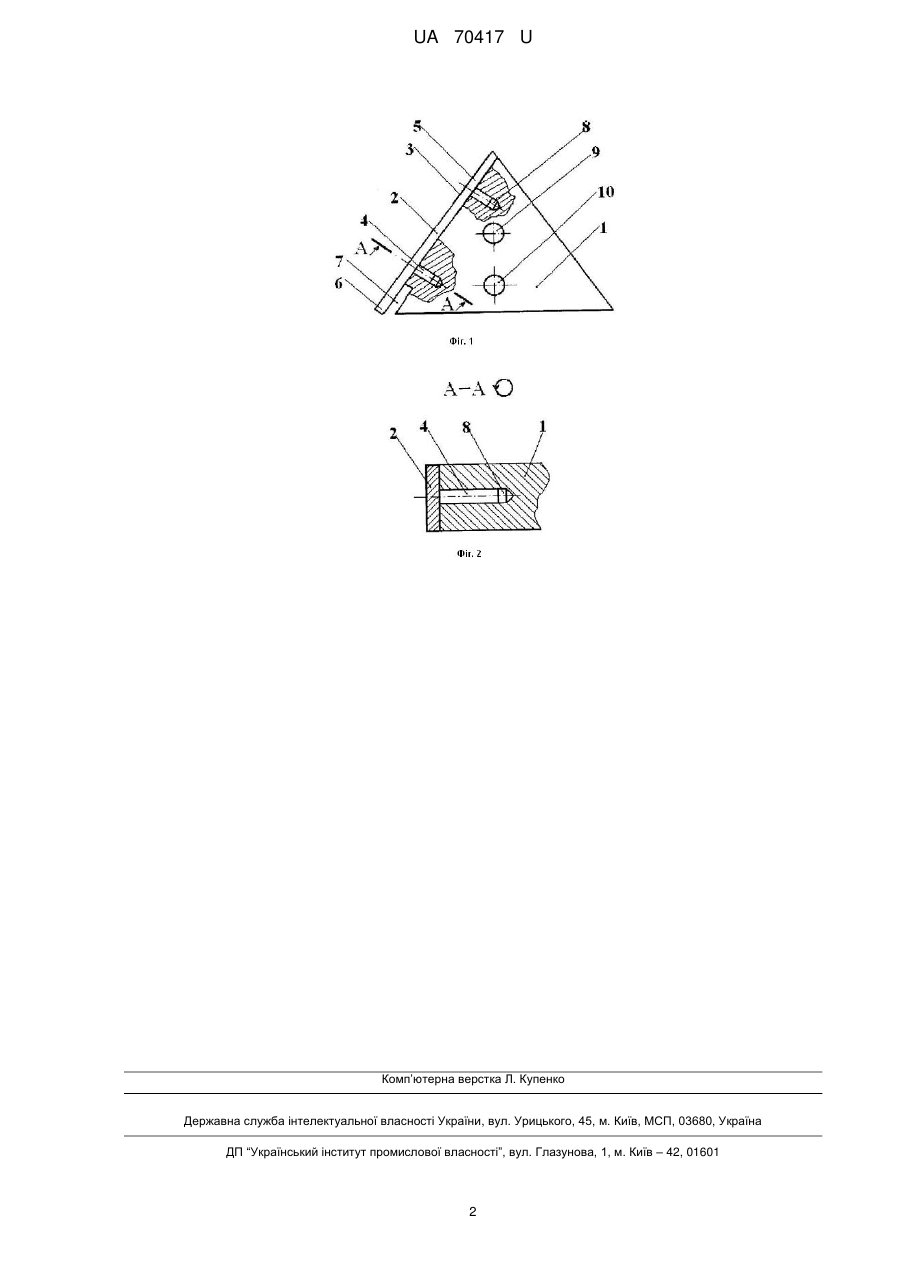

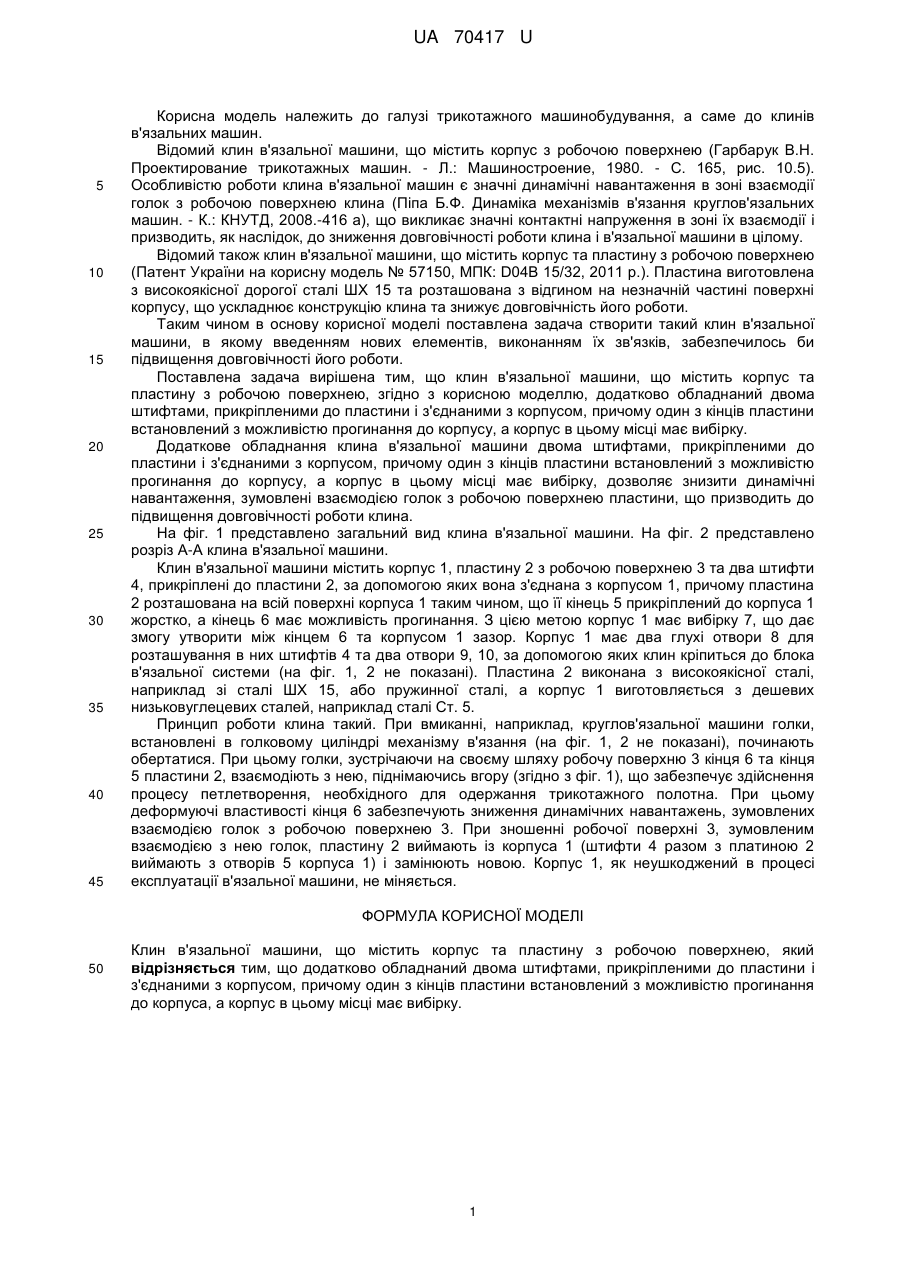

Реферат: UA 70417 U UA 70417 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до галузі трикотажного машинобудування, а саме до клинів в'язальних машин. Відомий клин в'язальної машини, що містить корпус з робочою поверхнею (Гарбарук В.Н. Проектирование трикотажных машин. - Л.: Машиностроение, 1980. - С. 165, рис. 10.5). Особливістю роботи клина в'язальної машин є значні динамічні навантаження в зоні взаємодії голок з робочою поверхнею клина (Піпа Б.Ф. Динаміка механізмів в'язання круглов'язальних машин. - К.: КНУТД, 2008.-416 а), що викликає значні контактні напруження в зоні їх взаємодії і призводить, як наслідок, до зниження довговічності роботи клина і в'язальної машини в цілому. Відомий також клин в'язальної машини, що містить корпус та пластину з робочою поверхнею (Патент України на корисну модель № 57150, МПК: D04В 15/32, 2011 p.). Пластина виготовлена з високоякісної дорогої сталі ШХ 15 та розташована з відгином на незначній частині поверхні корпусу, що ускладнює конструкцію клина та знижує довговічність його роботи. Таким чином в основу корисної моделі поставлена задача створити такий клин в'язальної машини, в якому введенням нових елементів, виконанням їх зв'язків, забезпечилось би підвищення довговічності його роботи. Поставлена задача вирішена тим, що клин в'язальної машини, що містить корпус та пластину з робочою поверхнею, згідно з корисною моделлю, додатково обладнаний двома штифтами, прикріпленими до пластини і з'єднаними з корпусом, причому один з кінців пластини встановлений з можливістю прогинання до корпусу, а корпус в цьому місці має вибірку. Додаткове обладнання клина в'язальної машини двома штифтами, прикріпленими до пластини і з'єднаними з корпусом, причому один з кінців пластини встановлений з можливістю прогинання до корпусу, а корпус в цьому місці має вибірку, дозволяє знизити динамічні навантаження, зумовлені взаємодією голок з робочою поверхнею пластини, що призводить до підвищення довговічності роботи клина. На фіг. 1 представлено загальний вид клина в'язальної машини. На фіг. 2 представлено розріз А-А клина в'язальної машини. Клин в'язальної машини містить корпус 1, пластину 2 з робочою поверхнею 3 та два штифти 4, прикріплені до пластини 2, за допомогою яких вона з'єднана з корпусом 1, причому пластина 2 розташована на всій поверхні корпуса 1 таким чином, що її кінець 5 прикріплений до корпуса 1 жорстко, а кінець 6 має можливість прогинання. З цією метою корпус 1 має вибірку 7, що дає змогу утворити між кінцем 6 та корпусом 1 зазор. Корпус 1 має два глухі отвори 8 для розташування в них штифтів 4 та два отвори 9, 10, за допомогою яких клин кріпиться до блока в'язальної системи (на фіг. 1, 2 не показані). Пластина 2 виконана з високоякісної сталі, наприклад зі сталі ШХ 15, або пружинної сталі, а корпус 1 виготовляється з дешевих низьковуглецевих сталей, наприклад сталі Ст. 5. Принцип роботи клина такий. При вмиканні, наприклад, круглов'язальної машини голки, встановлені в голковому циліндрі механізму в'язання (на фіг. 1, 2 не показані), починають обертатися. При цьому голки, зустрічаючи на своєму шляху робочу поверхню 3 кінця 6 та кінця 5 пластини 2, взаємодіють з нею, піднімаючись вгору (згідно з фіг. 1), що забезпечує здійснення процесу петлетворення, необхідного для одержання трикотажного полотна. При цьому деформуючі властивості кінця 6 забезпечують зниження динамічних навантажень, зумовлених взаємодією голок з робочою поверхнею 3. При зношенні робочої поверхні 3, зумовленим взаємодією з нею голок, пластину 2 виймають із корпуса 1 (штифти 4 разом з платиною 2 виймають з отворів 5 корпуса 1) і замінюють новою. Корпус 1, як неушкоджений в процесі експлуатації в'язальної машини, не міняється. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Клин в'язальної машини, що містить корпус та пластину з робочою поверхнею, який відрізняється тим, що додатково обладнаний двома штифтами, прикріпленими до пластини і з'єднаними з корпусом, причому один з кінців пластини встановлений з можливістю прогинання до корпуса, а корпус в цьому місці має вибірку. 1 UA 70417 U Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
