Подрібнювач грубих кормів

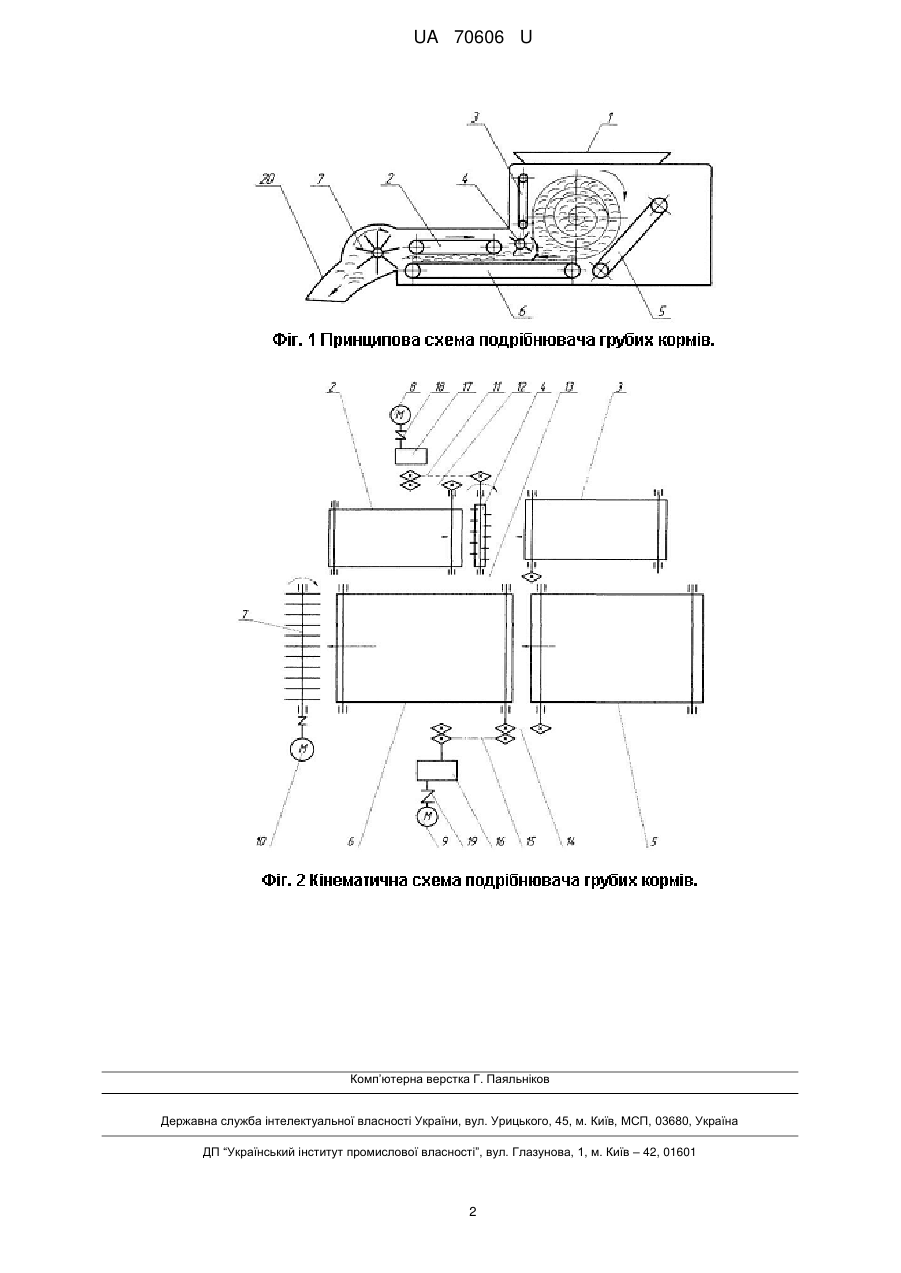

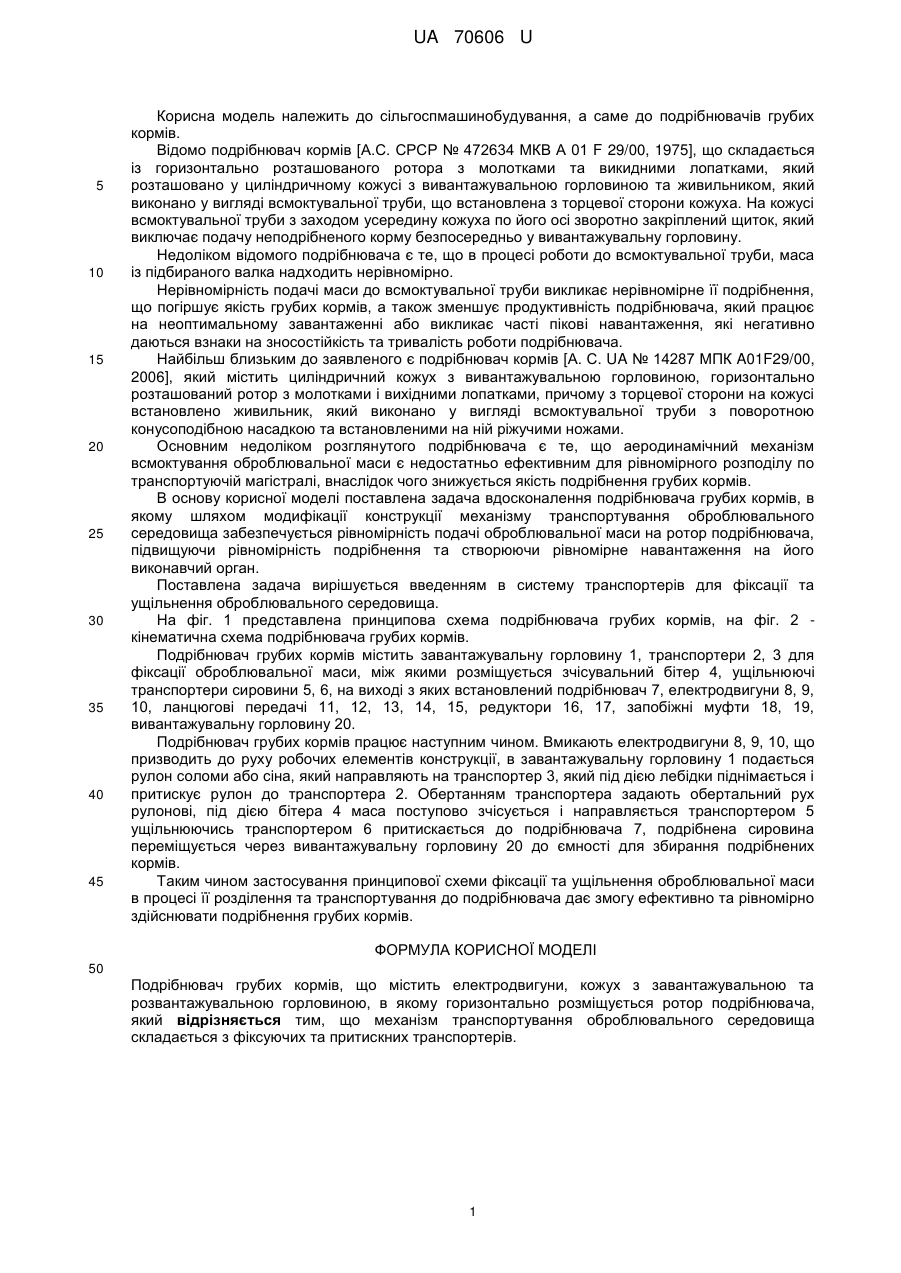

Реферат: UA 70606 U UA 70606 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до сільгоспмашинобудування, а саме до подрібнювачів грубих кормів. Відомо подрібнювач кормів [А.С. СРСР № 472634 МКВ А 01 F 29/00, 1975], що складається із горизонтально розташованого ротора з молотками та викидними лопатками, який розташовано у циліндричному кожусі з вивантажувальною горловиною та живильником, який виконано у вигляді всмоктувальної труби, що встановлена з торцевої сторони кожуха. На кожусі всмоктувальної труби з заходом усередину кожуха по його осі зворотно закріплений щиток, який виключає подачу неподрібненого корму безпосередньо у вивантажувальну горловину. Недоліком відомого подрібнювача є те, що в процесі роботи до всмоктувальної труби, маса із підбираного валка надходить нерівномірно. Нерівномірність подачі маси до всмоктувальної труби викликає нерівномірне її подрібнення, що погіршує якість грубих кормів, а також зменшує продуктивність подрібнювача, який працює на неоптимальному завантаженні або викликає часті пікові навантаження, які негативно даються взнаки на зносостійкість та тривалість роботи подрібнювача. Найбільш близьким до заявленого є подрібнювач кормів [А. С. UA № 14287 МПК A01F29/00, 2006], який містить циліндричний кожух з вивантажувальною горловиною, горизонтально розташований ротор з молотками і вихідними лопатками, причому з торцевої сторони на кожусі встановлено живильник, який виконано у вигляді всмоктувальної труби з поворотною конусоподібною насадкою та встановленими на ній ріжучими ножами. Основним недоліком розглянутого подрібнювача є те, що аеродинамічний механізм всмоктування оброблювальної маси є недостатньо ефективним для рівномірного розподілу по транспортуючій магістралі, внаслідок чого знижується якість подрібнення грубих кормів. В основу корисної моделі поставлена задача вдосконалення подрібнювача грубих кормів, в якому шляхом модифікації конструкції механізму транспортування оброблювального середовища забезпечується рівномірність подачі оброблювальної маси на ротор подрібнювача, підвищуючи рівномірність подрібнення та створюючи рівномірне навантаження на його виконавчий орган. Поставлена задача вирішується введенням в систему транспортерів для фіксації та ущільнення оброблювального середовища. На фіг. 1 представлена принципова схема подрібнювача грубих кормів, на фіг. 2 кінематична схема подрібнювача грубих кормів. Подрібнювач грубих кормів містить завантажувальну горловину 1, транспортери 2, 3 для фіксації оброблювальної маси, між якими розміщується зчісувальний бітер 4, ущільнюючі транспортери сировини 5, 6, на виході з яких встановлений подрібнювач 7, електродвигуни 8, 9, 10, ланцюгові передачі 11, 12, 13, 14, 15, редуктори 16, 17, запобіжні муфти 18, 19, вивантажувальну горловину 20. Подрібнювач грубих кормів працює наступним чином. Вмикають електродвигуни 8, 9, 10, що призводить до руху робочих елементів конструкції, в завантажувальну горловину 1 подається рулон соломи або сіна, який направляють на транспортер 3, який під дією лебідки піднімається і притискує рулон до транспортера 2. Обертанням транспортера задають обертальний рух рулонові, під дією бітера 4 маса поступово зчісується і направляється транспортером 5 ущільнюючись транспортером 6 притискається до подрібнювача 7, подрібнена сировина переміщується через вивантажувальну горловину 20 до ємності для збирання подрібнених кормів. Таким чином застосування принципової схеми фіксації та ущільнення оброблювальної маси в процесі її розділення та транспортування до подрібнювача дає змогу ефективно та рівномірно здійснювати подрібнення грубих кормів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Подрібнювач грубих кормів, що містить електродвигуни, кожух з завантажувальною та розвантажувальною горловиною, в якому горизонтально розміщується ротор подрібнювача, який відрізняється тим, що механізм транспортування оброблювального середовища складається з фіксуючих та притискних транспортерів. 1 UA 70606 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
