Подрібнювач грубих та стеблових кормів

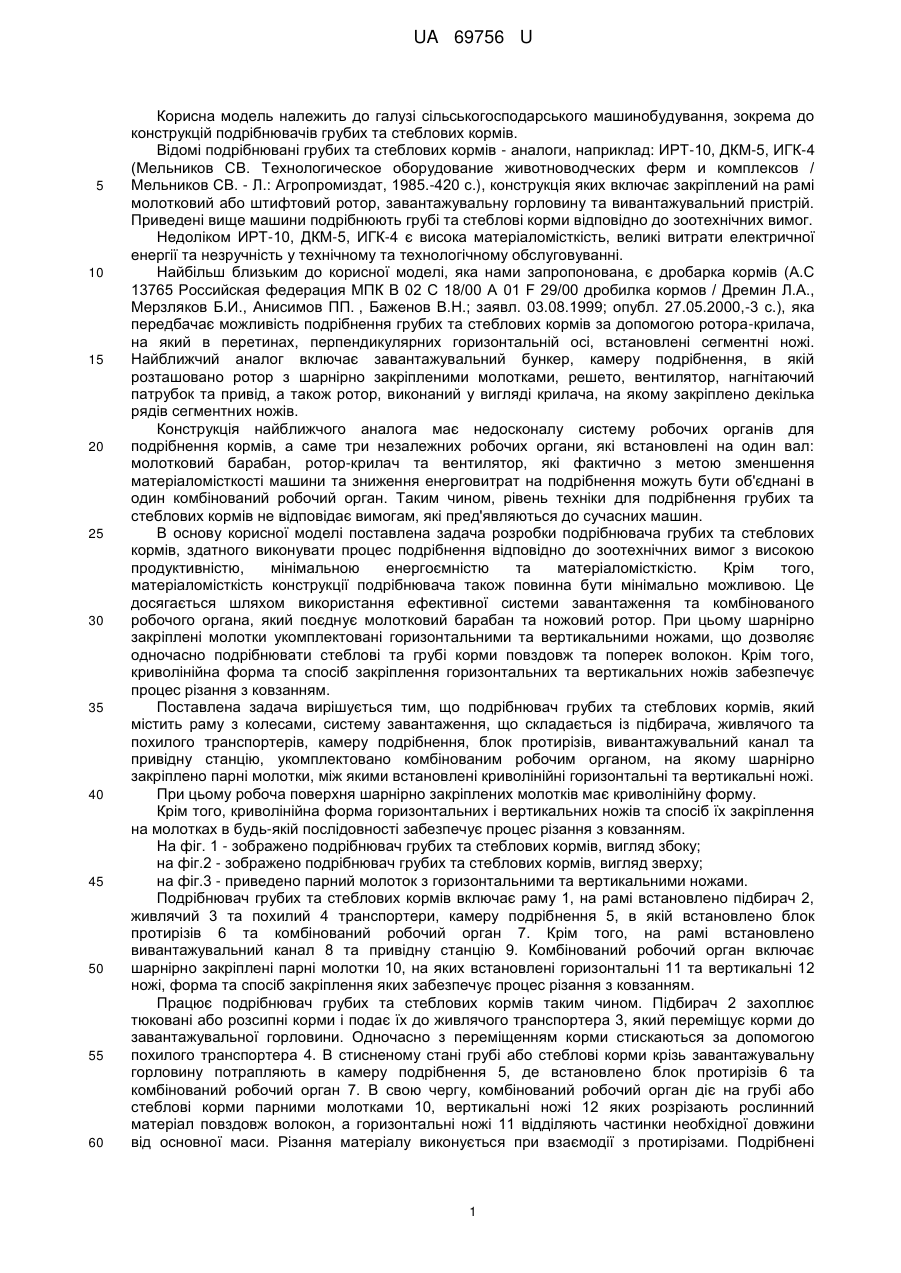

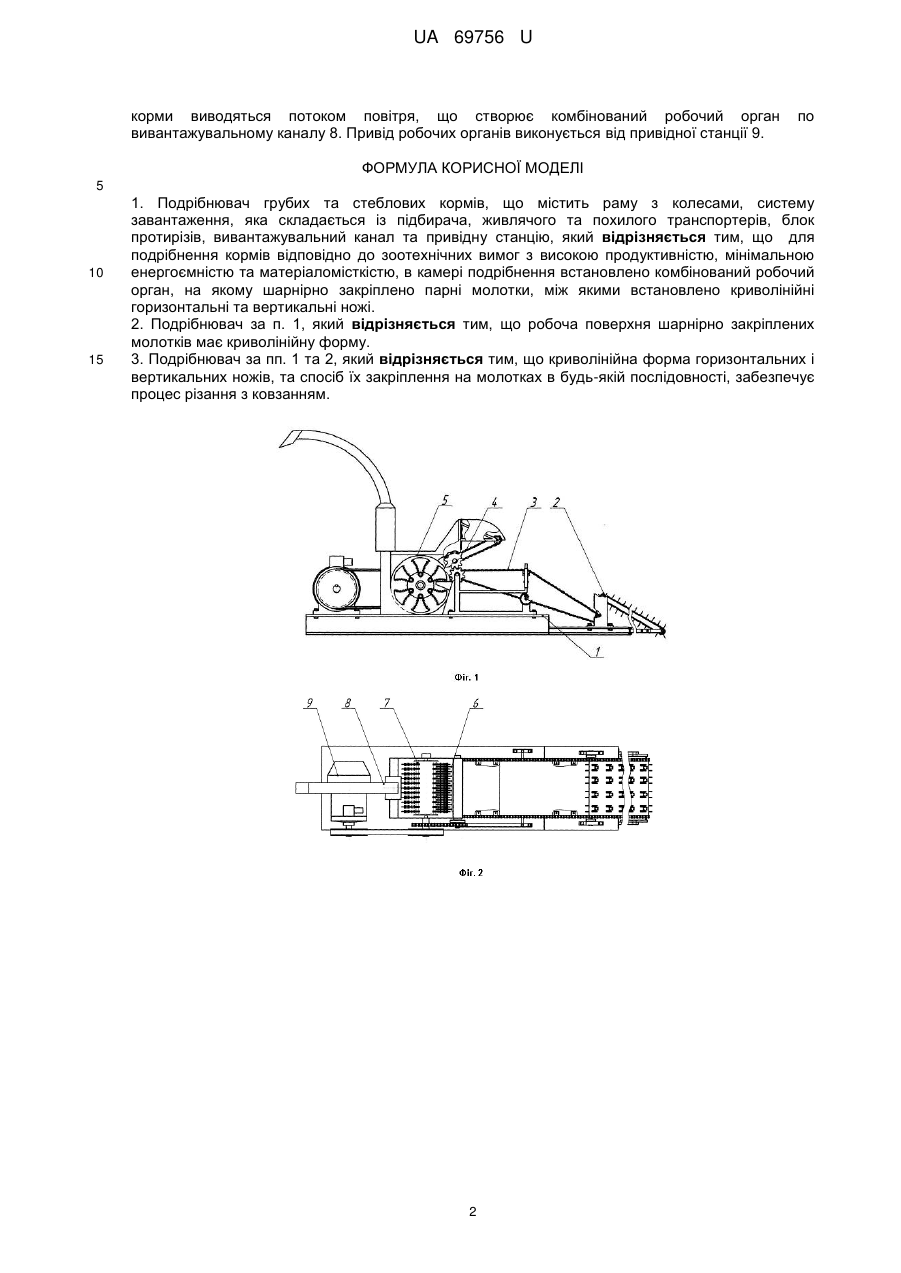

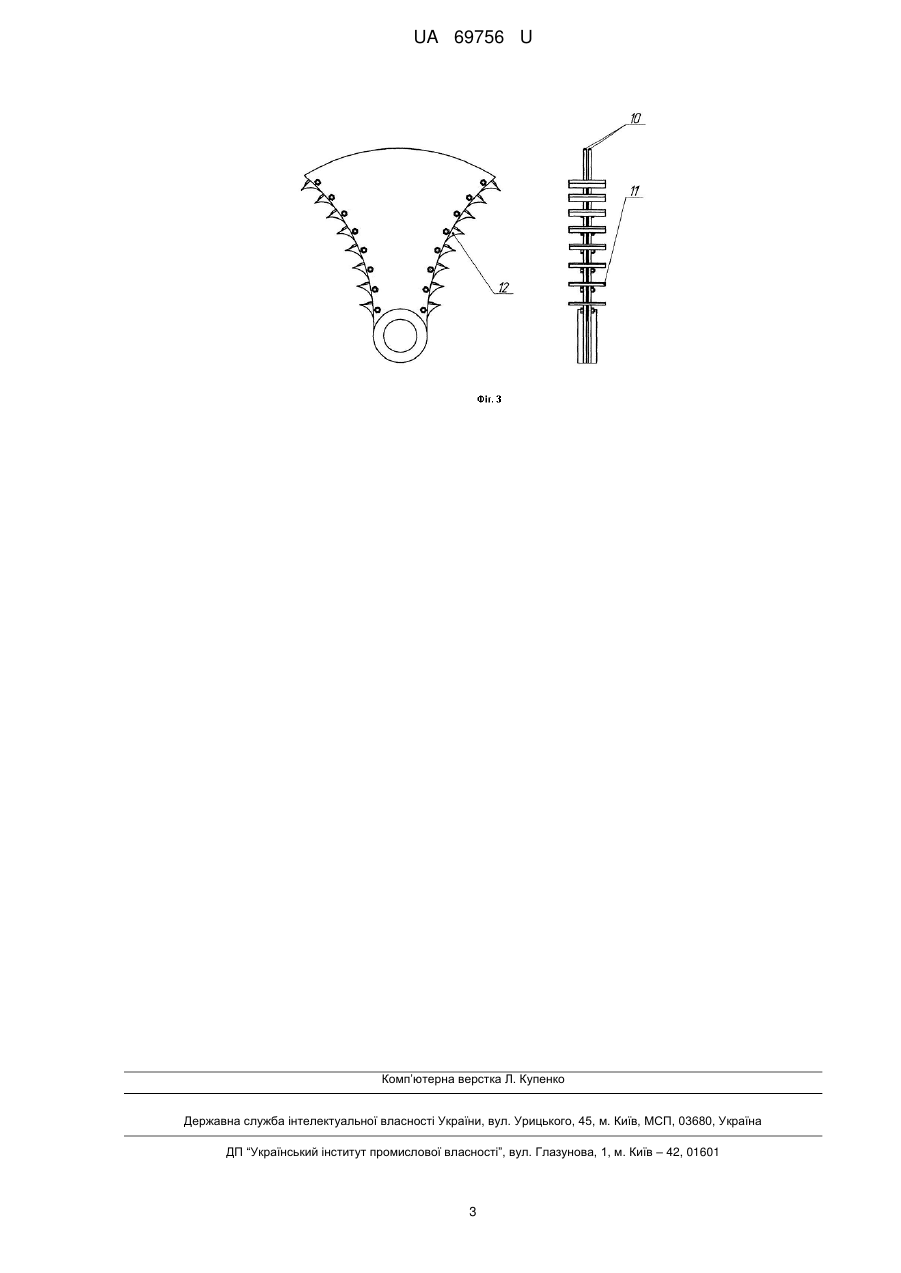

Реферат: UA 69756 U UA 69756 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі сільськогосподарського машинобудування, зокрема до конструкцій подрібнювачів грубих та стеблових кормів. Відомі подрібнювані грубих та стеблових кормів - аналоги, наприклад: ИРТ-10, ДКМ-5, ИГК-4 (Мельников СВ. Технологическое оборудование животноводческих ферм и комплексов / Мельников СВ. - Л.: Агропромиздат, 1985.-420 с.), конструкція яких включає закріплений на рамі молотковий або штифтовий ротор, завантажувальну горловину та вивантажувальний пристрій. Приведені вище машини подрібнюють грубі та стеблові корми відповідно до зоотехнічних вимог. Недоліком ИРТ-10, ДКМ-5, ИГК-4 є висока матеріаломісткість, великі витрати електричної енергії та незручність у технічному та технологічному обслуговуванні. Найбільш близьким до корисної моделі, яка нами запропонована, є дробарка кормів (А.С 13765 Российская федерация МПК В 02 С 18/00 А 01 F 29/00 дробилка кормов / Дремин Л.Α., Мерзляков Б.И., Анисимов ПП. , Баженов В.Н.; заявл. 03.08.1999; опубл. 27.05.2000,-3 с.), яка передбачає можливість подрібнення грубих та стеблових кормів за допомогою ротора-крилача, на який в перетинах, перпендикулярних горизонтальній осі, встановлені сегментні ножі. Найближчий аналог включає завантажувальний бункер, камеру подрібнення, в якій розташовано ротор з шарнірно закріпленими молотками, решето, вентилятор, нагнітаючий патрубок та привід, а також ротор, виконаний у вигляді крилача, на якому закріплено декілька рядів сегментних ножів. Конструкція найближчого аналога має недосконалу систему робочих органів для подрібнення кормів, а саме три незалежних робочих органи, які встановлені на один вал: молотковий барабан, ротор-крилач та вентилятор, які фактично з метою зменшення матеріаломісткості машини та зниження енерговитрат на подрібнення можуть бути об'єднані в один комбінований робочий орган. Таким чином, рівень техніки для подрібнення грубих та стеблових кормів не відповідає вимогам, які пред'являються до сучасних машин. В основу корисної моделі поставлена задача розробки подрібнювача грубих та стеблових кормів, здатного виконувати процес подрібнення відповідно до зоотехнічних вимог з високою продуктивністю, мінімальною енергоємністю та матеріаломісткістю. Крім того, матеріаломісткість конструкції подрібнювача також повинна бути мінімально можливою. Це досягається шляхом використання ефективної системи завантаження та комбінованого робочого органа, який поєднує молотковий барабан та ножовий ротор. При цьому шарнірно закріплені молотки укомплектовані горизонтальними та вертикальними ножами, що дозволяє одночасно подрібнювати стеблові та грубі корми повздовж та поперек волокон. Крім того, криволінійна форма та спосіб закріплення горизонтальних та вертикальних ножів забезпечує процес різання з ковзанням. Поставлена задача вирішується тим, що подрібнювач грубих та стеблових кормів, який містить раму з колесами, систему завантаження, що складається із підбирача, живлячого та похилого транспортерів, камеру подрібнення, блок протирізів, вивантажувальний канал та привідну станцію, укомплектовано комбінованим робочим органом, на якому шарнірно закріплено парні молотки, між якими встановлені криволінійні горизонтальні та вертикальні ножі. При цьому робоча поверхня шарнірно закріплених молотків має криволінійну форму. Крім того, криволінійна форма горизонтальних і вертикальних ножів та спосіб їх закріплення на молотках в будь-якій послідовності забезпечує процес різання з ковзанням. На фіг. 1 - зображено подрібнювач грубих та стеблових кормів, вигляд збоку; на фіг.2 - зображено подрібнювач грубих та стеблових кормів, вигляд зверху; на фіг.3 - приведено парний молоток з горизонтальними та вертикальними ножами. Подрібнювач грубих та стеблових кормів включає раму 1, на рамі встановлено підбирач 2, живлячий 3 та похилий 4 транспортери, камеру подрібнення 5, в якій встановлено блок протирізів 6 та комбінований робочий орган 7. Крім того, на рамі встановлено вивантажувальний канал 8 та привідну станцію 9. Комбінований робочий орган включає шарнірно закріплені парні молотки 10, на яких встановлені горизонтальні 11 та вертикальні 12 ножі, форма та спосіб закріплення яких забезпечує процес різання з ковзанням. Працює подрібнювач грубих та стеблових кормів таким чином. Підбирач 2 захоплює тюковані або розсипні корми і подає їх до живлячого транспортера 3, який переміщує корми до завантажувальної горловини. Одночасно з переміщенням корми стискаються за допомогою похилого транспортера 4. В стисненому стані грубі або стеблові корми крізь завантажувальну горловину потрапляють в камеру подрібнення 5, де встановлено блок протирізів 6 та комбінований робочий орган 7. В свою чергу, комбінований робочий орган діє на грубі або стеблові корми парними молотками 10, вертикальні ножі 12 яких розрізають рослинний матеріал повздовж волокон, а горизонтальні ножі 11 відділяють частинки необхідної довжини від основної маси. Різання матеріалу виконується при взаємодії з протирізами. Подрібнені 1 UA 69756 U корми виводяться потоком повітря, що створює комбінований робочий орган вивантажувальному каналу 8. Привід робочих органів виконується від привідної станції 9. по ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 1. Подрібнювач грубих та стеблових кормів, що містить раму з колесами, систему завантаження, яка складається із підбирача, живлячого та похилого транспортерів, блок протирізів, вивантажувальний канал та привідну станцію, який відрізняється тим, що для подрібнення кормів відповідно до зоотехнічних вимог з високою продуктивністю, мінімальною енергоємністю та матеріаломісткістю, в камері подрібнення встановлено комбінований робочий орган, на якому шарнірно закріплено парні молотки, між якими встановлено криволінійні горизонтальні та вертикальні ножі. 2. Подрібнювач за п. 1, який відрізняється тим, що робоча поверхня шарнірно закріплених молотків має криволінійну форму. 3. Подрібнювач за пп. 1 та 2, який відрізняється тим, що криволінійна форма горизонтальних і вертикальних ножів, та спосіб їх закріплення на молотках в будь-якій послідовності, забезпечує процес різання з ковзанням. 2 UA 69756 U Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
