Запірно-пломбувальний пристрій

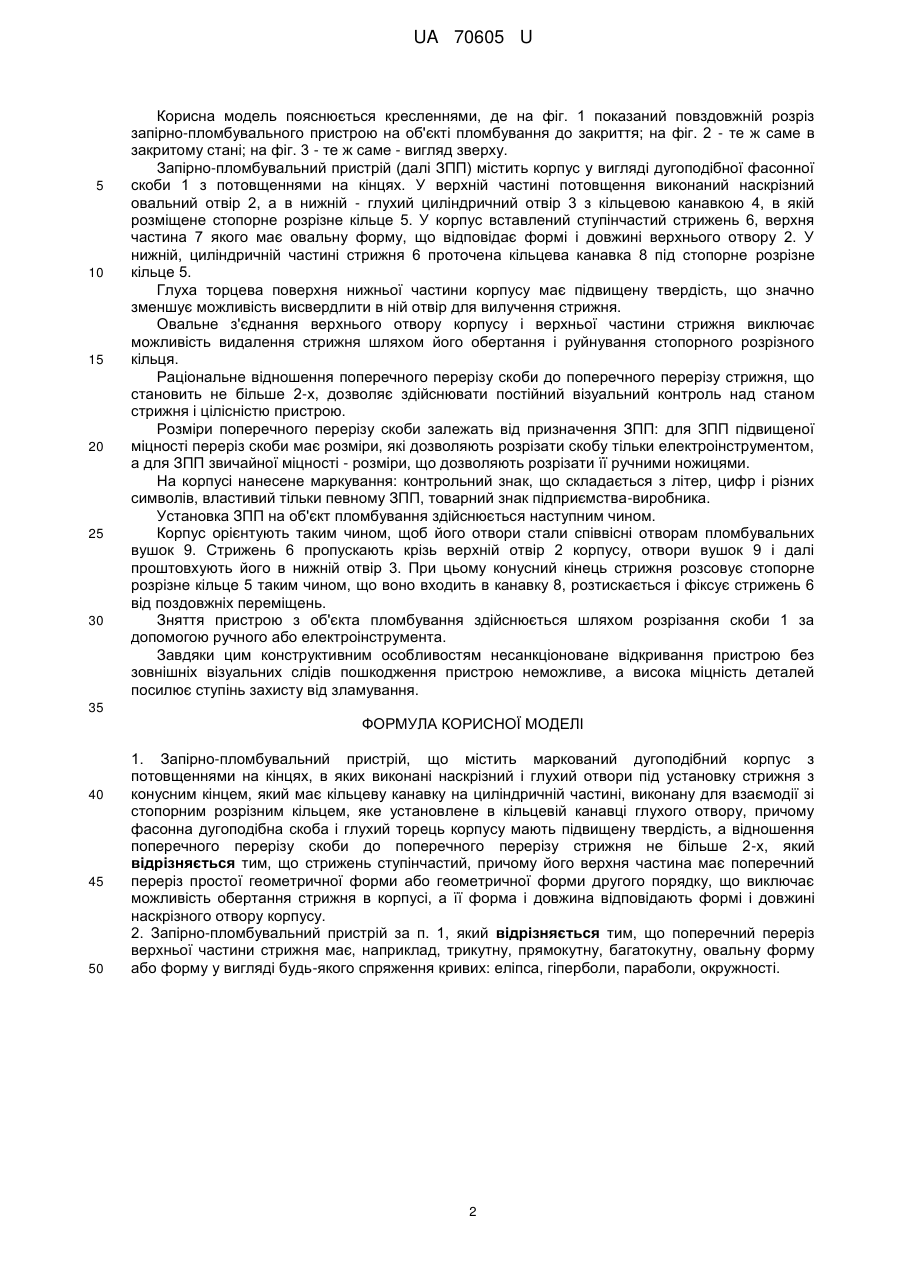

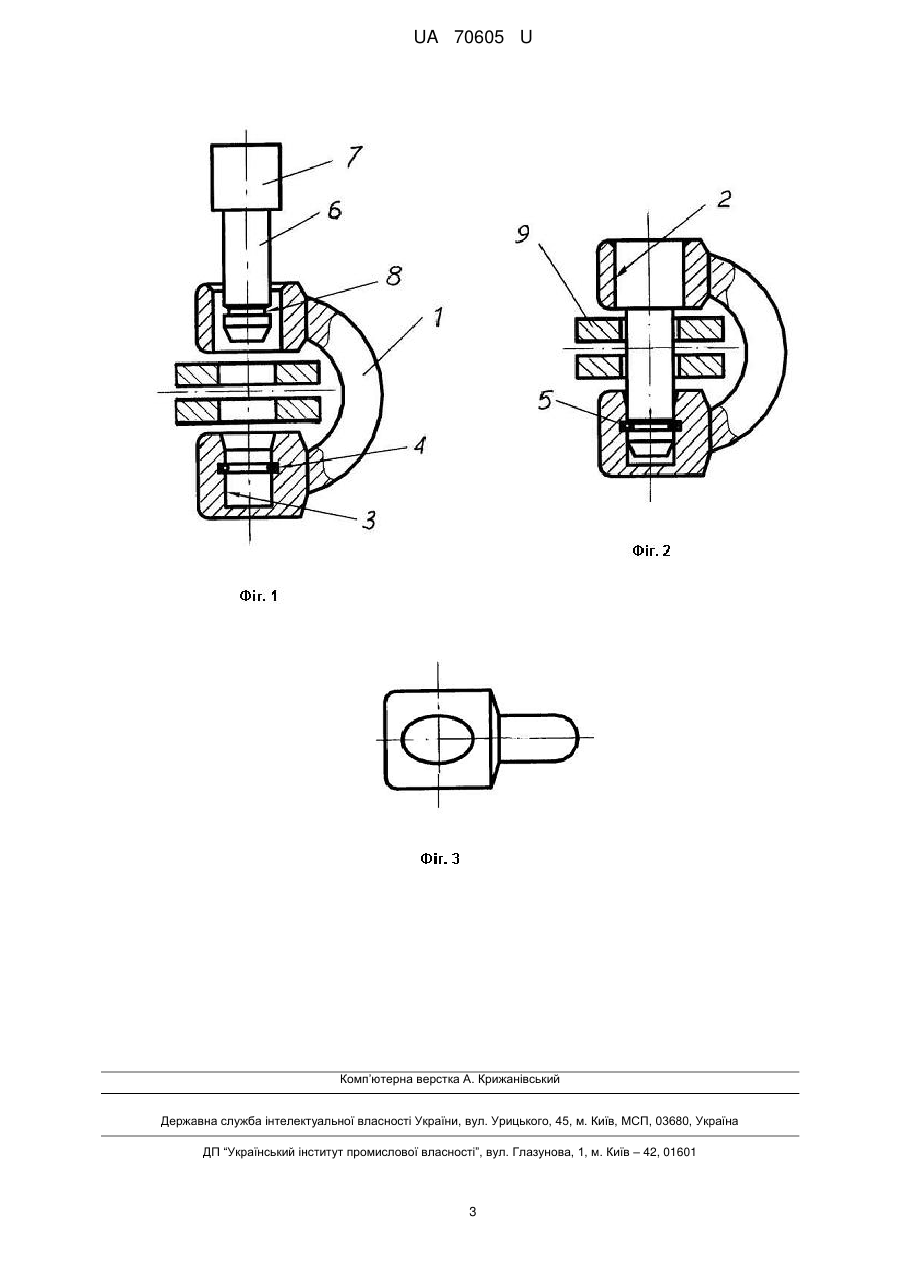

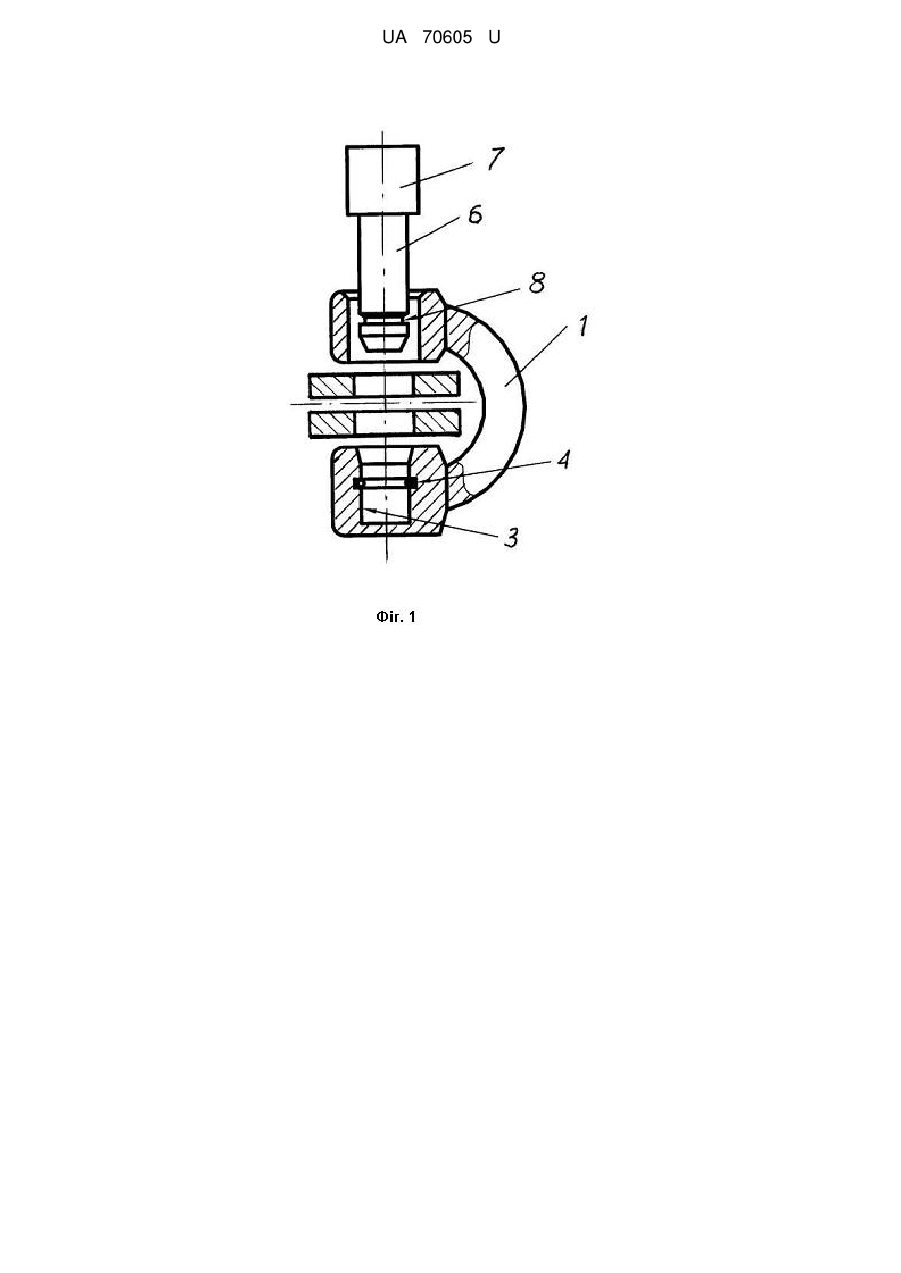

Реферат: Запірно-пломбувальний пристрій містить маркований дугоподібний корпус з отворами, фасонною дугоподібною скобою і глухим торцем, стопорне розрізне кільце, ступінчастий стрижень. UA 70605 U (12) UA 70605 U UA 70605 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до запірно-пломбувальних пристроїв, призначених для замикання та одночасного пломбування дверей критих вагонів і контейнерів усіх типів, верхніх люків зерновозів і хоперів, дверей платформ для перевезення легкових автомобілів, люків цистерн та інших об'єктів. Відома конструкція замково-пломбувального пристрою "ЗПУВ", що містить круглий стрижень з головкою, яка має більший діаметр, ніж друга частина стрижня, на якій встановлено пружне стопорне кільце, і ковпачок з канавкою, яка взаємодіє з пружним кільцем стрижня. Цей пристрій можна зняти вручну легким ручним інструментом за кілька секунд. Пристрій не забезпечує необхідний ступінь захисту від підробок і несанкціонованого відкриття [патент України на промисловий зразок № 1388, 1997]. Міцність таких пристроїв залежить від діаметра пломбувальних вушок, що виключає можливість збільшення часу, необхідного для зняття запірно-пломбувальних пристроїв, або підвищення вимог до інструмента, за допомогою якого знімаються ці пристрої. Відомий запірно-пломбувальний пристрій, що містить корпус з отворами на кінцях та й стрижень з головкою. Діаметр головки стрижня більше діаметра його нижньої частини, на якій виконана кільцева канавка для взаємодії зі стопорним розрізним кільцем, яке установлене в кільцевій канавці нижнього отвору корпусу. В закритому стані пристрою стопорне розрізне кільце фіксує стрижень в нижній частині корпусу. На корпусі нанесено спеціальне маркування 7 [патент US № 6550829 В1, м.кл. Е05В39/02, 2003]. Для зняття цього пристрою потрібен електроінструмент, яким можна розрізати корпус. Однак і цей пристрій недостатньо надійний. Як показали дослідження, після його установки на об'єкт пломбування стрижень можна захватити за головку та витягнути за допомогою дриля або знімача, розкрити об'єкт і після пограбування об'єкта встановити стрижень на місце. В результаті того, що корпус повністю закриває стрижень, його пошкодження не буде видно до того часу, як корпус буде розрізаний спеціальним інструментом. Найбільш близьким по технічній суті до заявленої корисної моделі є запірно-пломбувальний пристрій, що містить маркований корпус, виконаний у вигляді фасонної дугоподібної скоби, з'єднаної з верхньою і нижньою втулками та циліндричний стрижень. Стрижень має конусний кінець і кільцеву канавку для взаємодії зі стопорним розрізним кільцем, яке розміщене в кільцевій канавці нижньої втулки, що заглушена. Фасонна дугоподібна скоба і торець нижньої втулки мають підвищену твердість, а відношення поперечного перерізу скоби до поперечного перерізу стрижня не більше 2-х. Стрижень в стані стопоріння утоплений в отворі верхньої втулки [Патент України на корисну модель № 63077, 26.09.2011]. Недоліком цього пристрою є можливість руйнування стопорного розрізного кільця шляхом обертання стрижня за допомогою електродриля, подальшого вилучення стрижня із корпусу і установки іншого аналогічного стрижня. При цьому запірно-пломбувальний пристрій буде відкрито і закрито без видимих слідів руйнування. В основу корисної моделі поставлена задача удосконалити запірно-пломбувальний пристрій за рахунок зміни форми запірного елемента (ступінчастого стрижня) і корпусу, що виключає обертання стрижня в корпусі і тим самим запобігає можливості вилучення стрижня без руйнування пристрою. В результаті підвищується ступінь захисту пристрою від несанкціонованого відкривання без видимих слідів руйнування. Поставлена задача вирішується тим, що в запірно-пломбувальному пристрої, що містить маркований дугоподібний корпус з потовщеннями на кінцях, в яких виконані наскрізний і глухий отвори під установку стрижня з конусним кінцем, який має кільцеву канавку на циліндричній частині, виконану для взаємодії зі стопорним розрізним кільцем, яке установлене в кільцевій канавці глухого отвору, причому фасонна дугоподібна скоба і глухий торець корпусу мають підвищену твердість, а відношення поперечного перерізу скоби до поперечного перерізу стрижня не більше 2-х, згідно з корисною моделлю, стрижень ступінчастий, причому його верхня частина має поперечний переріз простої геометричної форми або геометричної форми другого порядку, що виключає можливість обертання стрижня в корпусі, а її форма і довжина відповідають формі і довжині наскрізного отвору корпусу. У конкретному виконанні поперечний переріз верхньої частини стрижня має, наприклад, трикутну, прямокутну, багатокутну, овальну форму або форму у вигляді будь-якого спряження кривих: еліпса, гіперболи, параболи, окружності. Суттєвою відмітністю корисної моделі від прототипу є форма верхньої частини стрижня і відповідно верхнього отвору корпусу, з'єднання яких виключає можливість обертання стрижня в корпусі. Як приклад наводиться запірно-пломбувальний пристрій зі стрижнем, верхня частина якого має овальний поперечний переріз. 1 UA 70605 U 5 10 15 20 25 30 Корисна модель пояснюється кресленнями, де на фіг. 1 показаний повздовжній розріз запірно-пломбувального пристрою на об'єкті пломбування до закриття; на фіг. 2 - те ж саме в закритому стані; на фіг. 3 - те ж саме - вигляд зверху. Запірно-пломбувальний пристрій (далі ЗПП) містить корпус у вигляді дугоподібної фасонної скоби 1 з потовщеннями на кінцях. У верхній частині потовщення виконаний наскрізний овальний отвір 2, а в нижній - глухий циліндричний отвір 3 з кільцевою канавкою 4, в якій розміщене стопорне розрізне кільце 5. У корпус вставлений ступінчастий стрижень 6, верхня частина 7 якого має овальну форму, що відповідає формі і довжині верхнього отвору 2. У нижній, циліндричній частині стрижня 6 проточена кільцева канавка 8 під стопорне розрізне кільце 5. Глуха торцева поверхня нижньої частини корпусу має підвищену твердість, що значно зменшує можливість висвердлити в ній отвір для вилучення стрижня. Овальне з'єднання верхнього отвору корпусу і верхньої частини стрижня виключає можливість видалення стрижня шляхом його обертання і руйнування стопорного розрізного кільця. Раціональне відношення поперечного перерізу скоби до поперечного перерізу стрижня, що становить не більше 2-х, дозволяє здійснювати постійний візуальний контроль над станом стрижня і цілісністю пристрою. Розміри поперечного перерізу скоби залежать від призначення ЗПП: для ЗПП підвищеної міцності переріз скоби має розміри, які дозволяють розрізати скобу тільки електроінструментом, а для ЗПП звичайної міцності - розміри, що дозволяють розрізати її ручними ножицями. На корпусі нанесене маркування: контрольний знак, що складається з літер, цифр і різних символів, властивий тільки певному ЗПП, товарний знак підприємства-виробника. Установка ЗПП на об'єкт пломбування здійснюється наступним чином. Корпус орієнтують таким чином, щоб його отвори стали співвісні отворам пломбувальних вушок 9. Стрижень 6 пропускають крізь верхній отвір 2 корпусу, отвори вушок 9 і далі проштовхують його в нижній отвір 3. При цьому конусний кінець стрижня розсовує стопорне розрізне кільце 5 таким чином, що воно входить в канавку 8, розтискається і фіксує стрижень 6 від поздовжніх переміщень. Зняття пристрою з об'єкта пломбування здійснюється шляхом розрізання скоби 1 за допомогою ручного або електроінструмента. Завдяки цим конструктивним особливостям несанкціоноване відкривання пристрою без зовнішніх візуальних слідів пошкодження пристрою неможливе, а висока міцність деталей посилює ступінь захисту від зламування. 35 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 50 1. Запірно-пломбувальний пристрій, що містить маркований дугоподібний корпус з потовщеннями на кінцях, в яких виконані наскрізний і глухий отвори під установку стрижня з конусним кінцем, який має кільцеву канавку на циліндричній частині, виконану для взаємодії зі стопорним розрізним кільцем, яке установлене в кільцевій канавці глухого отвору, причому фасонна дугоподібна скоба і глухий торець корпусу мають підвищену твердість, а відношення поперечного перерізу скоби до поперечного перерізу стрижня не більше 2-х, який відрізняється тим, що стрижень ступінчастий, причому його верхня частина має поперечний переріз простої геометричної форми або геометричної форми другого порядку, що виключає можливість обертання стрижня в корпусі, а її форма і довжина відповідають формі і довжині наскрізного отвору корпусу. 2. Запірно-пломбувальний пристрій за п. 1, який відрізняється тим, що поперечний переріз верхньої частини стрижня має, наприклад, трикутну, прямокутну, багатокутну, овальну форму або форму у вигляді будь-якого спряження кривих: еліпса, гіперболи, параболи, окружності. 2 UA 70605 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
