Знаряддя для обробітку ґрунту

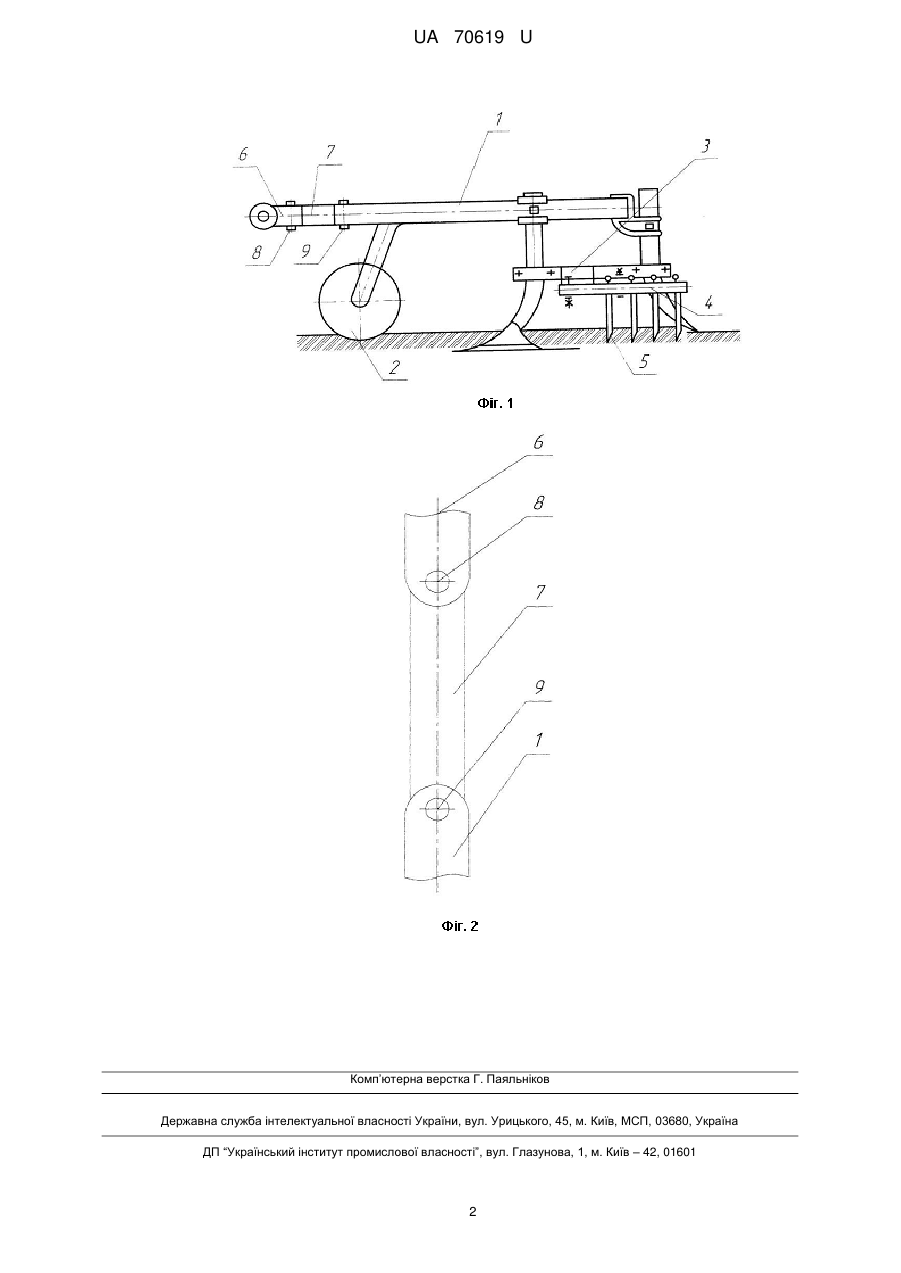

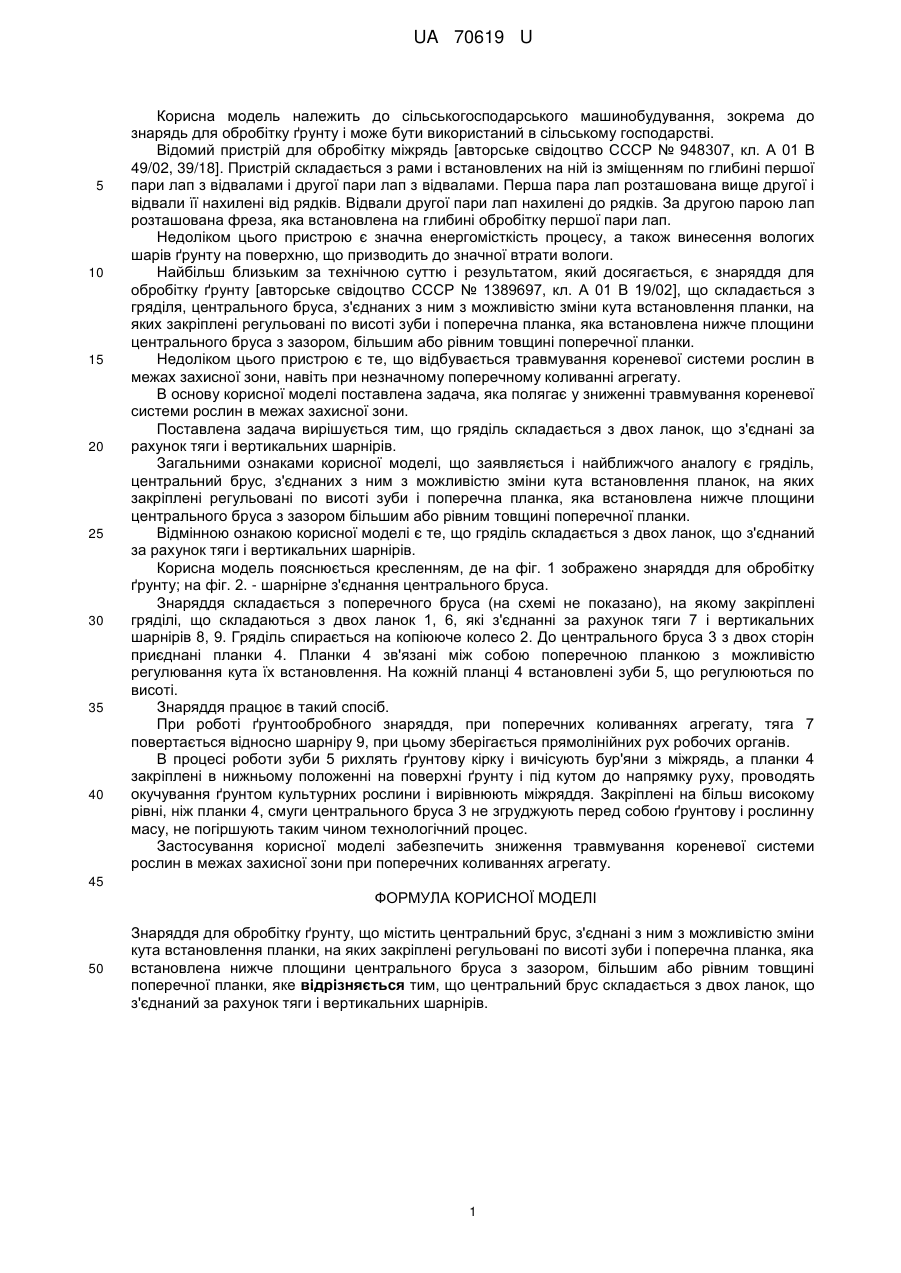

Реферат: UA 70619 U UA 70619 U 5 10 15 20 25 30 35 40 Корисна модель належить до сільськогосподарського машинобудування, зокрема до знарядь для обробітку ґрунту і може бути використаний в сільському господарстві. Відомий пристрій для обробітку міжрядь [авторське свідоцтво СССР № 948307, кл. А 01 В 49/02, 39/18]. Пристрій складається з рами і встановлених на ній із зміщенням по глибині першої пари лап з відвалами і другої пари лап з відвалами. Перша пара лап розташована вище другої і відвали її нахилені від рядків. Відвали другої пари лап нахилені до рядків. За другою парою лап розташована фреза, яка встановлена на глибині обробітку першої пари лап. Недоліком цього пристрою є значна енергомісткість процесу, а також винесення вологих шарів ґрунту на поверхню, що призводить до значної втрати вологи. Найбільш близьким за технічною суттю і результатом, який досягається, є знаряддя для обробітку ґрунту [авторське свідоцтво СССР № 1389697, кл. А 01 В 19/02], що складається з гряділя, центрального бруса, з'єднаних з ним з можливістю зміни кута встановлення планки, на яких закріплені регульовані по висоті зуби і поперечна планка, яка встановлена нижче площини центрального бруса з зазором, більшим або рівним товщині поперечної планки. Недоліком цього пристрою є те, що відбувається травмування кореневої системи рослин в межах захисної зони, навіть при незначному поперечному коливанні агрегату. В основу корисної моделі поставлена задача, яка полягає у зниженні травмування кореневої системи рослин в межах захисної зони. Поставлена задача вирішується тим, що гряділь складається з двох ланок, що з'єднані за рахунок тяги і вертикальних шарнірів. Загальними ознаками корисної моделі, що заявляється і найближчого аналогу є гряділь, центральний брус, з'єднаних з ним з можливістю зміни кута встановлення планок, на яких закріплені регульовані по висоті зуби і поперечна планка, яка встановлена нижче площини центрального бруса з зазором більшим або рівним товщині поперечної планки. Відмінною ознакою корисної моделі є те, що гряділь складається з двох ланок, що з'єднаний за рахунок тяги і вертикальних шарнірів. Корисна модель пояснюється кресленням, де на фіг. 1 зображено знаряддя для обробітку ґрунту; на фіг. 2. - шарнірне з'єднання центрального бруса. Знаряддя складається з поперечного бруса (на схемі не показано), на якому закріплені гряділі, що складаються з двох ланок 1, 6, які з'єднанні за рахунок тяги 7 і вертикальних шарнірів 8, 9. Гряділь спирається на копіююче колесо 2. До центрального бруса 3 з двох сторін приєднані планки 4. Планки 4 зв'язані між собою поперечною планкою з можливістю регулювання кута їх встановлення. На кожній планці 4 встановлені зуби 5, що регулюються по висоті. Знаряддя працює в такий спосіб. При роботі ґрунтообробного знаряддя, при поперечних коливаннях агрегату, тяга 7 повертається відносно шарніру 9, при цьому зберігається прямолінійних рух робочих органів. В процесі роботи зуби 5 рихлять ґрунтову кірку і вичісують бур'яни з міжрядь, а планки 4 закріплені в нижньому положенні на поверхні ґрунту і під кутом до напрямку руху, проводять окучування ґрунтом культурних рослини і вирівнюють міжряддя. Закріплені на більш високому рівні, ніж планки 4, смуги центрального бруса 3 не згруджують перед собою ґрунтову і рослинну масу, не погіршують таким чином технологічний процес. Застосування корисної моделі забезпечить зниження травмування кореневої системи рослин в межах захисної зони при поперечних коливаннях агрегату. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Знаряддя для обробітку ґрунту, що містить центральний брус, з'єднані з ним з можливістю зміни кута встановлення планки, на яких закріплені регульовані по висоті зуби і поперечна планка, яка встановлена нижче площини центрального бруса з зазором, більшим або рівним товщині поперечної планки, яке відрізняється тим, що центральний брус складається з двох ланок, що з'єднаний за рахунок тяги і вертикальних шарнірів. 1 UA 70619 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
