Борона

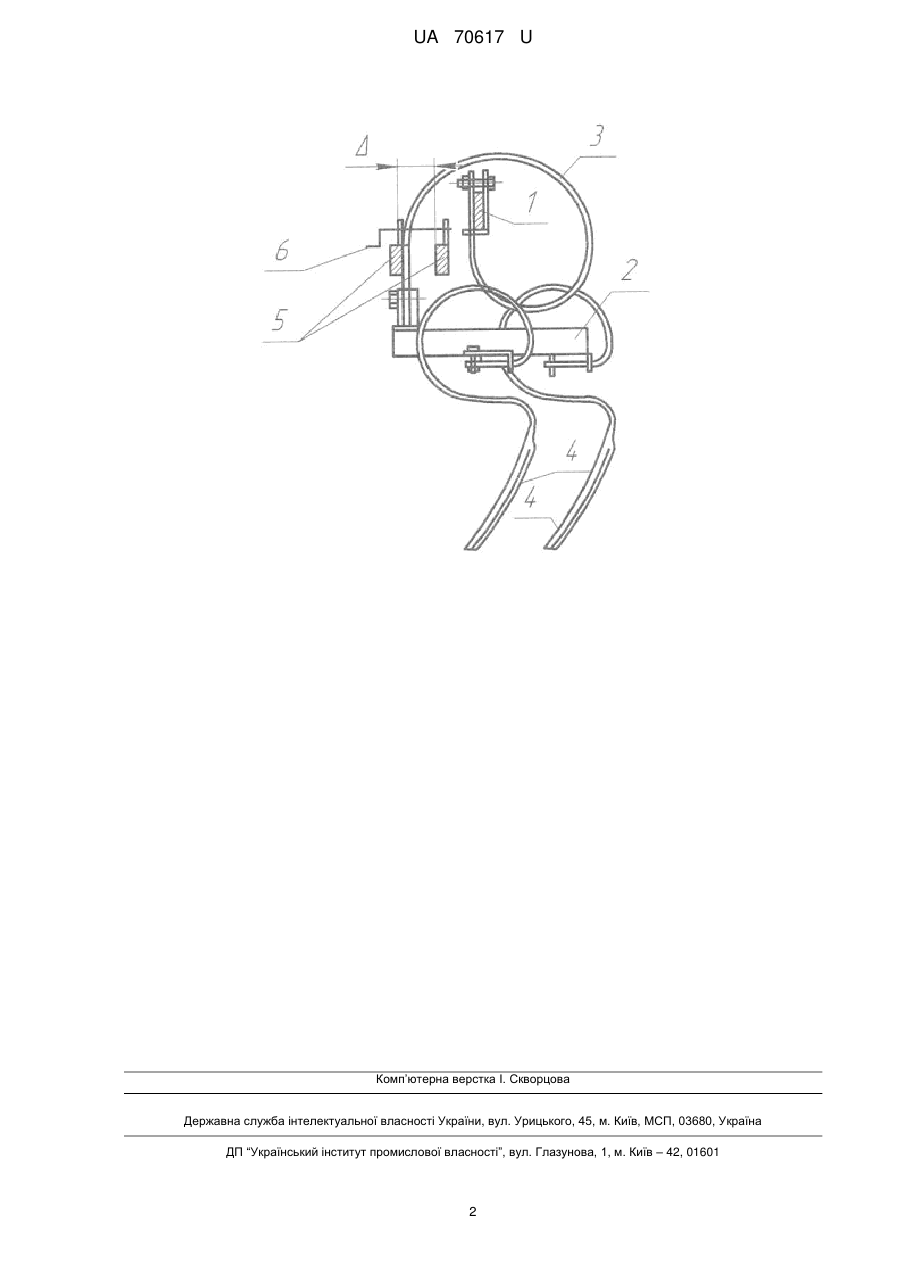

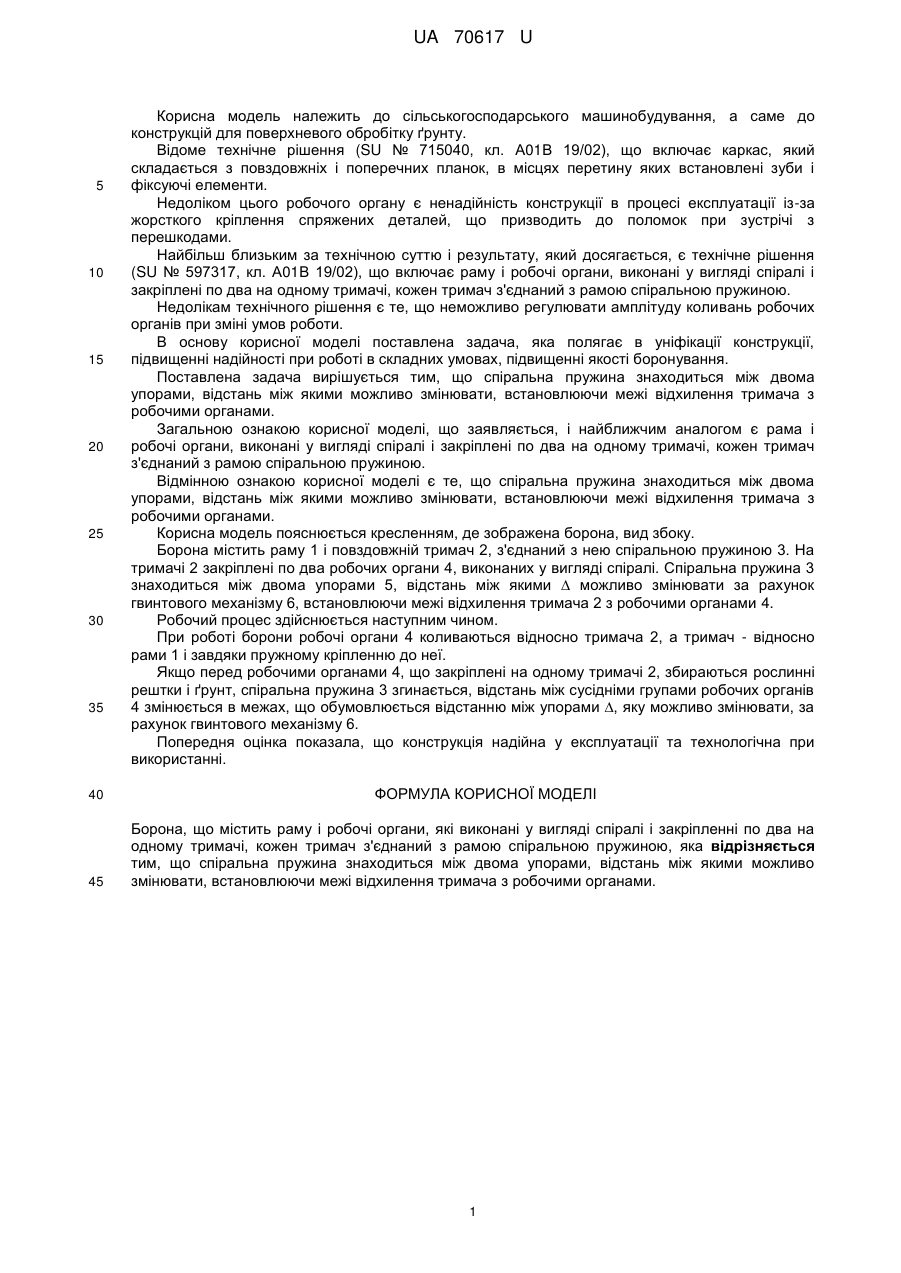

Реферат: UA 70617 U UA 70617 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до сільськогосподарського машинобудування, а саме до конструкцій для поверхневого обробітку ґрунту. Відоме технічне рішення (SU № 715040, кл. А01В 19/02), що включає каркас, який складається з повздовжніх і поперечних планок, в місцях перетину яких встановлені зуби і фіксуючі елементи. Недоліком цього робочого органу є ненадійність конструкції в процесі експлуатації із-за жорсткого кріплення спряжених деталей, що призводить до поломок при зустрічі з перешкодами. Найбільш близьким за технічною суттю і результату, який досягається, є технічне рішення (SU № 597317, кл. А01В 19/02), що включає раму і робочі органи, виконані у вигляді спіралі і закріплені по два на одному тримачі, кожен тримач з'єднаний з рамою спіральною пружиною. Недолікам технічного рішення є те, що неможливо регулювати амплітуду коливань робочих органів при зміні умов роботи. В основу корисної моделі поставлена задача, яка полягає в уніфікації конструкції, підвищенні надійності при роботі в складних умовах, підвищенні якості боронування. Поставлена задача вирішується тим, що спіральна пружина знаходиться між двома упорами, відстань між якими можливо змінювати, встановлюючи межі відхилення тримача з робочими органами. Загальною ознакою корисної моделі, що заявляється, і найближчим аналогом є рама і робочі органи, виконані у вигляді спіралі і закріплені по два на одному тримачі, кожен тримач з'єднаний з рамою спіральною пружиною. Відмінною ознакою корисної моделі є те, що спіральна пружина знаходиться між двома упорами, відстань між якими можливо змінювати, встановлюючи межі відхилення тримача з робочими органами. Корисна модель пояснюється кресленням, де зображена борона, вид збоку. Борона містить раму 1 і повздовжній тримач 2, з'єднаний з нею спіральною пружиною 3. На тримачі 2 закріплені по два робочих органи 4, виконаних у вигляді спіралі. Спіральна пружина 3 знаходиться між двома упорами 5, відстань між якими ∆ можливо змінювати за рахунок гвинтового механізму 6, встановлюючи межі відхилення тримача 2 з робочими органами 4. Робочий процес здійснюється наступним чином. При роботі борони робочі органи 4 коливаються відносно тримача 2, а тримач - відносно рами 1 і завдяки пружному кріпленню до неї. Якщо перед робочими органами 4, що закріплені на одному тримачі 2, збираються рослинні рештки і ґрунт, спіральна пружина 3 згинається, відстань між сусідніми групами робочих органів 4 змінюється в межах, що обумовлюється відстанню між упорами ∆, яку можливо змінювати, за рахунок гвинтового механізму 6. Попередня оцінка показала, що конструкція надійна у експлуатації та технологічна при використанні. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Борона, що містить раму і робочі органи, які виконані у вигляді спіралі і закріпленні по два на одному тримачі, кожен тримач з'єднаний з рамою спіральною пружиною, яка відрізняється тим, що спіральна пружина знаходиться між двома упорами, відстань між якими можливо змінювати, встановлюючи межі відхилення тримача з робочими органами. 1 UA 70617 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
