Обчісувальна жатка

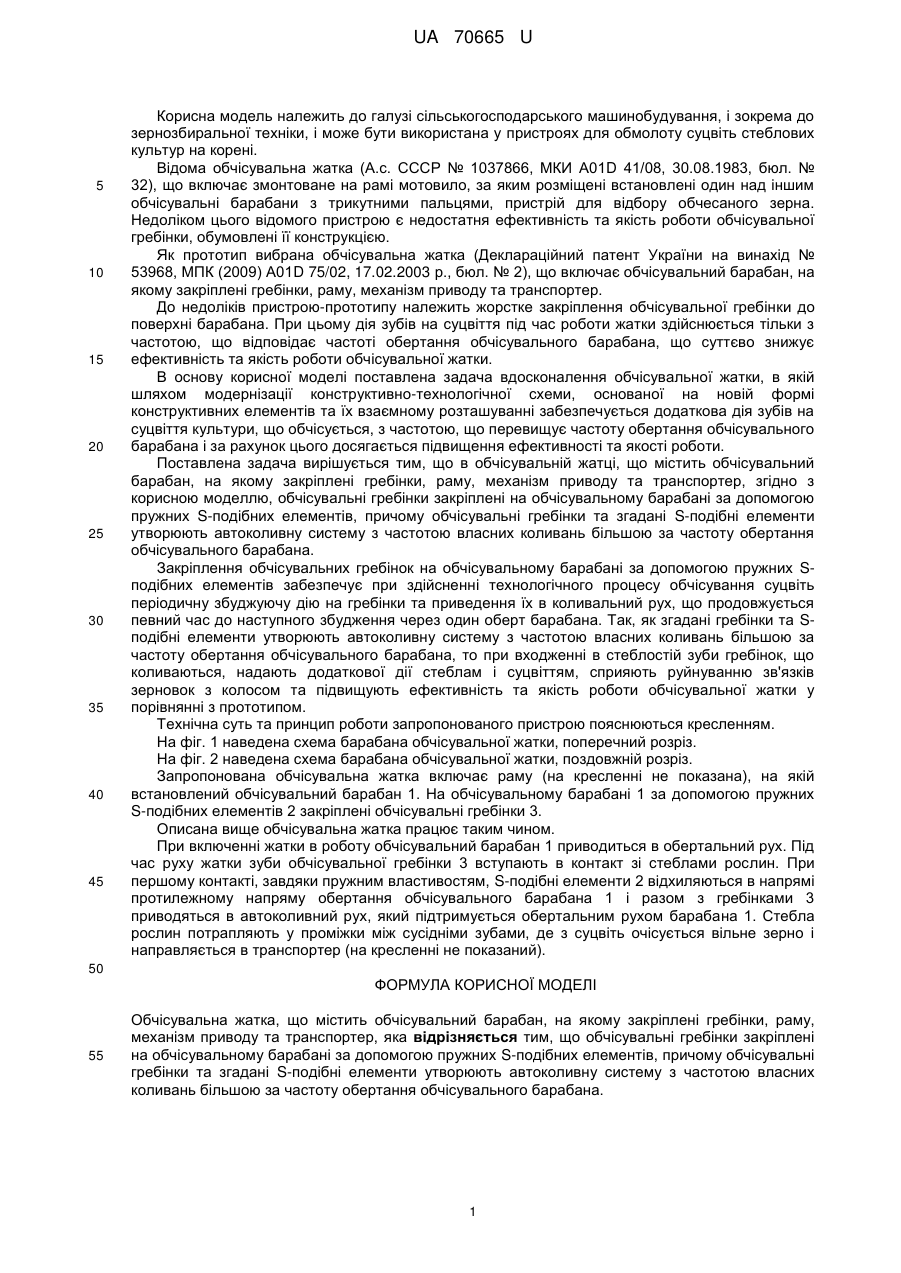

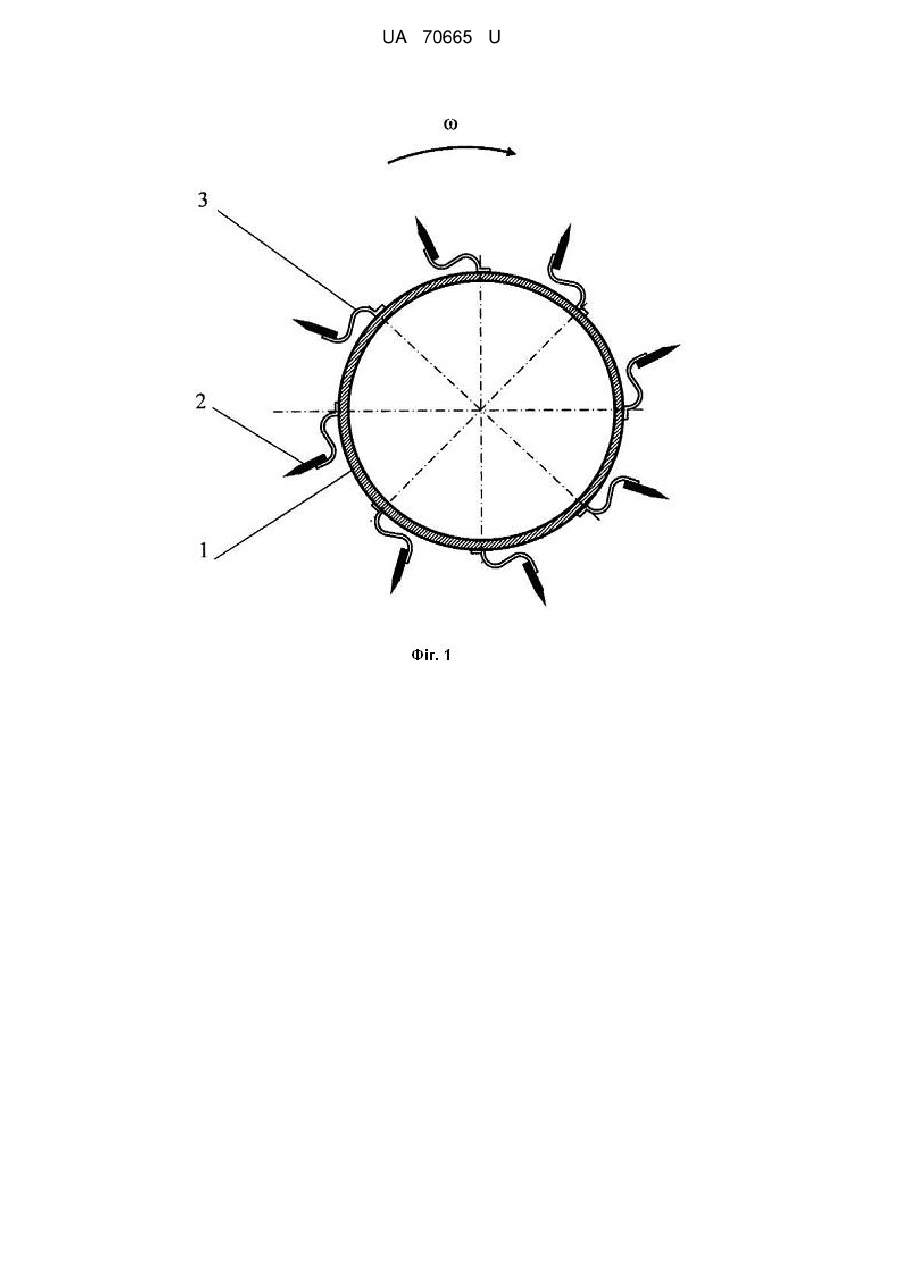

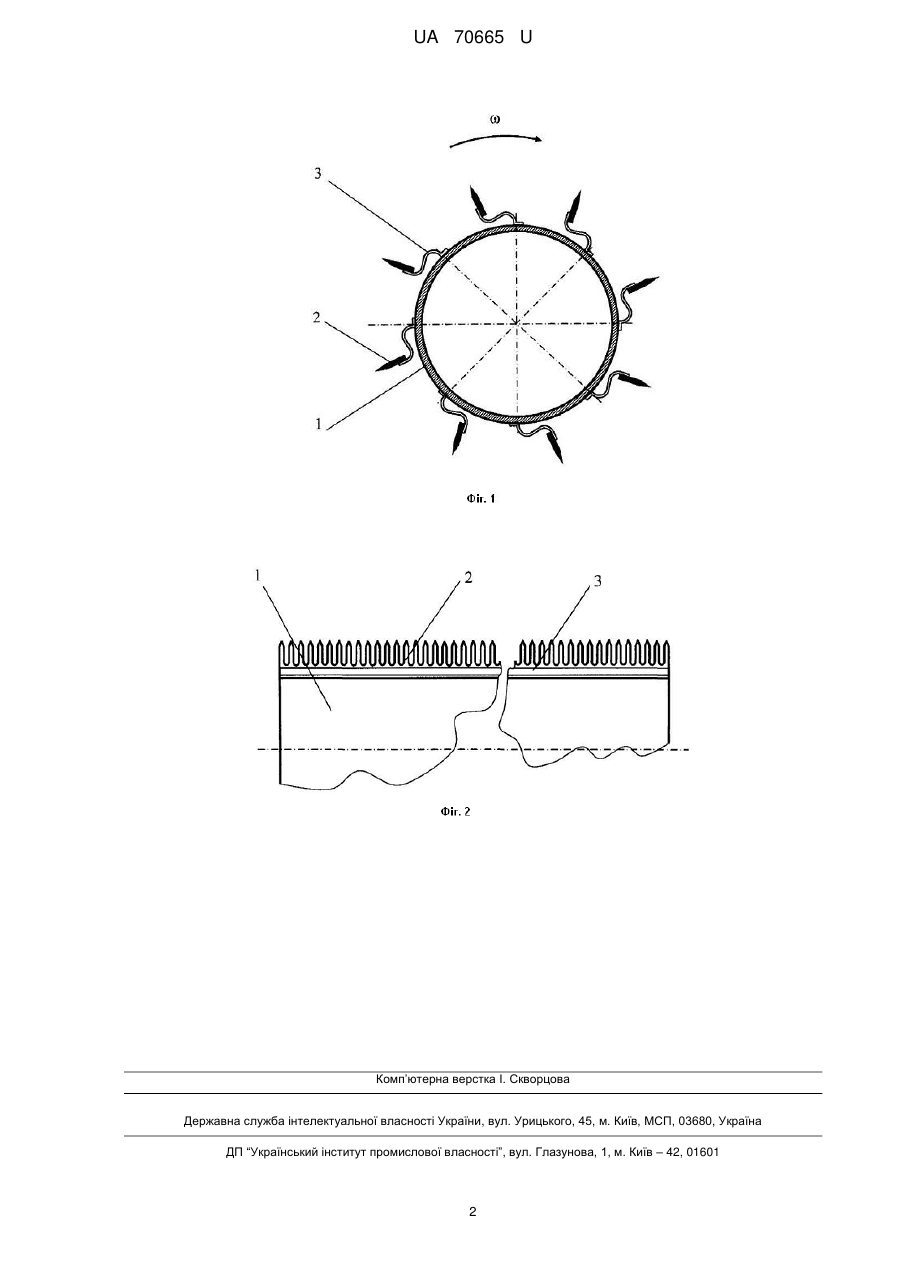

Реферат: UA 70665 U UA 70665 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до галузі сільськогосподарського машинобудування, і зокрема до зернозбиральної техніки, і може бути використана у пристроях для обмолоту суцвіть стеблових культур на корені. Відома обчісувальна жатка (А.с. СССР № 1037866, МКИ А01D 41/08, 30.08.1983, бюл. № 32), що включає змонтоване на рамі мотовило, за яким розміщені встановлені один над іншим обчісувальні барабани з трикутними пальцями, пристрій для відбору обчесаного зерна. Недоліком цього відомого пристрою є недостатня ефективність та якість роботи обчісувальної гребінки, обумовлені її конструкцією. Як прототип вибрана обчісувальна жатка (Деклараційний патент України на винахід № 53968, МПК (2009) А01D 75/02, 17.02.2003 р., бюл. № 2), що включає обчісувальний барабан, на якому закріплені гребінки, раму, механізм приводу та транспортер. До недоліків пристрою-прототипу належить жорстке закріплення обчісувальної гребінки до поверхні барабана. При цьому дія зубів на суцвіття під час роботи жатки здійснюється тільки з частотою, що відповідає частоті обертання обчісувального барабана, що суттєво знижує ефективність та якість роботи обчісувальної жатки. В основу корисної моделі поставлена задача вдосконалення обчісувальної жатки, в якій шляхом модернізації конструктивно-технологічної схеми, основаної на новій формі конструктивних елементів та їх взаємному розташуванні забезпечується додаткова дія зубів на суцвіття культури, що обчісується, з частотою, що перевищує частоту обертання обчісувального барабана і за рахунок цього досягається підвищення ефективності та якості роботи. Поставлена задача вирішується тим, що в обчісувальній жатці, що містить обчісувальний барабан, на якому закріплені гребінки, раму, механізм приводу та транспортер, згідно з корисною моделлю, обчісувальні гребінки закріплені на обчісувальному барабані за допомогою пружних S-подібних елементів, причому обчісувальні гребінки та згадані S-подібні елементи утворюють автоколивну систему з частотою власних коливань більшою за частоту обертання обчісувального барабана. Закріплення обчісувальних гребінок на обчісувальному барабані за допомогою пружних Sподібних елементів забезпечує при здійсненні технологічного процесу обчісування суцвіть періодичну збуджуючу дію на гребінки та приведення їх в коливальний рух, що продовжується певний час до наступного збудження через один оберт барабана. Так, як згадані гребінки та Sподібні елементи утворюють автоколивну систему з частотою власних коливань більшою за частоту обертання обчісувального барабана, то при входженні в стеблостій зуби гребінок, що коливаються, надають додаткової дії стеблам і суцвіттям, сприяють руйнуванню зв'язків зерновок з колосом та підвищують ефективність та якість роботи обчісувальної жатки у порівнянні з прототипом. Технічна суть та принцип роботи запропонованого пристрою пояснюються кресленням. На фіг. 1 наведена схема барабана обчісувальної жатки, поперечний розріз. На фіг. 2 наведена схема барабана обчісувальної жатки, поздовжній розріз. Запропонована обчісувальна жатка включає раму (на кресленні не показана), на якій встановлений обчісувальний барабан 1. На обчісувальному барабані 1 за допомогою пружних S-подібних елементів 2 закріплені обчісувальні гребінки 3. Описана вище обчісувальна жатка працює таким чином. При включенні жатки в роботу обчісувальний барабан 1 приводиться в обертальний рух. Під час руху жатки зуби обчісувальної гребінки 3 вступають в контакт зі стеблами рослин. При першому контакті, завдяки пружним властивостям, S-подібні елементи 2 відхиляються в напрямі протилежному напряму обертання обчісувального барабана 1 і разом з гребінками 3 приводяться в автоколивний рух, який підтримується обертальним рухом барабана 1. Стебла рослин потрапляють у проміжки між сусідніми зубами, де з суцвіть очісується вільне зерно і направляється в транспортер (на кресленні не показаний). 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Обчісувальна жатка, що містить обчісувальний барабан, на якому закріплені гребінки, раму, механізм приводу та транспортер, яка відрізняється тим, що обчісувальні гребінки закріплені на обчісувальному барабані за допомогою пружних S-подібних елементів, причому обчісувальні гребінки та згадані S-подібні елементи утворюють автоколивну систему з частотою власних коливань більшою за частоту обертання обчісувального барабана. 1 UA 70665 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
