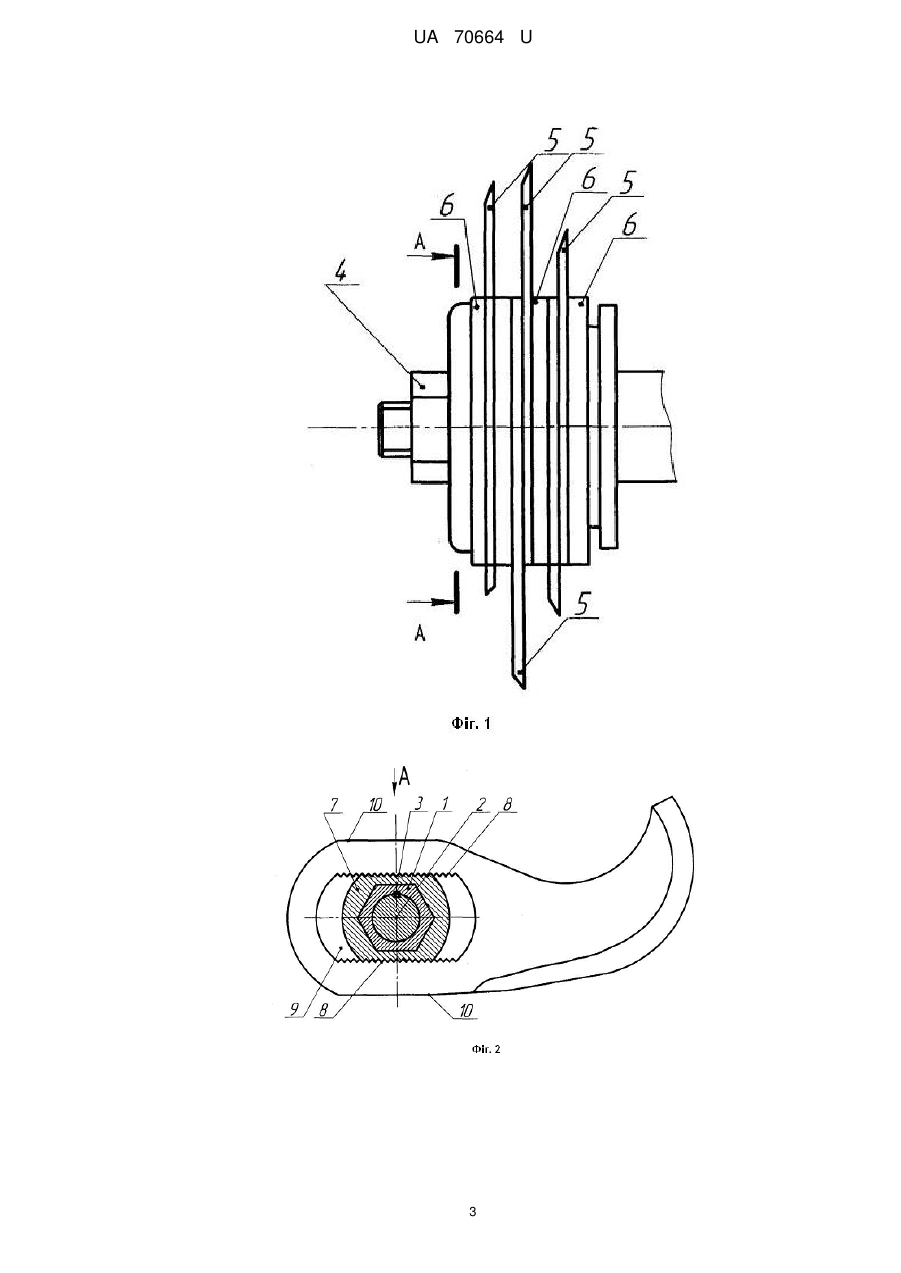

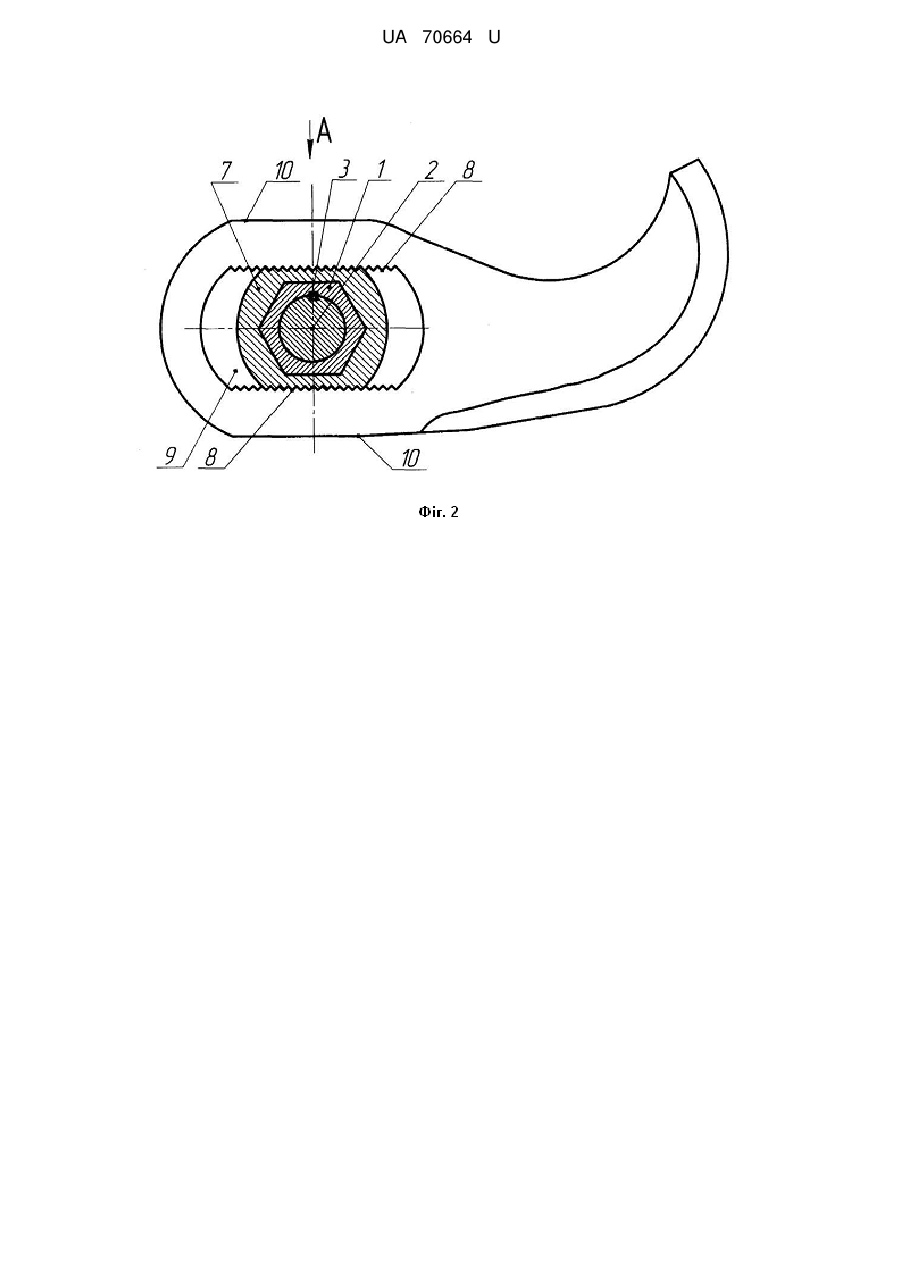

Ножова головка кутера, що містить ножовий вал, шестигранну втулку, що встановлена на ножовий вал за допомогою шпонкового з'єднання й фіксується в осьовому напрямку стопорною гайкою, і на яку встановлені диск з шестигранним центральним отвором і зубчастою нарізкою на протилежних паралельних зовнішніх поверхнях, які входять у зачеплення з відповідною зубчастою нарізкою на внутрішніх поздовжніх поверхнях поздовжніх отворів у хвостовій частині серповидних ножів, та проміжні шайби, яка відрізняється тим, що серповидні ножі у хвостовій частині мають поверхні, які виконані паралельно поверхням диска з зубчастою нарізкою і на яких розташовані балансувальні отвори з різьбою.

Текст

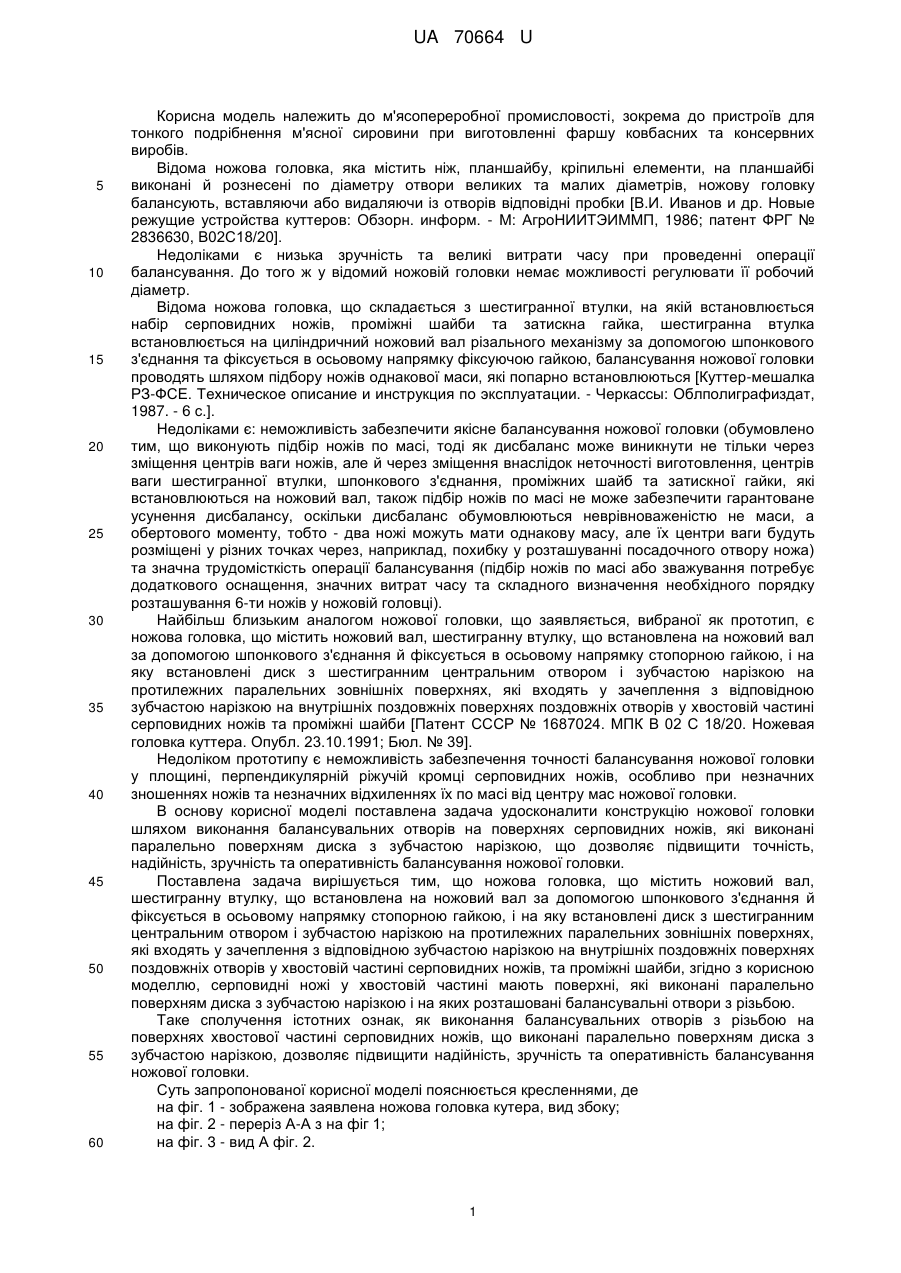

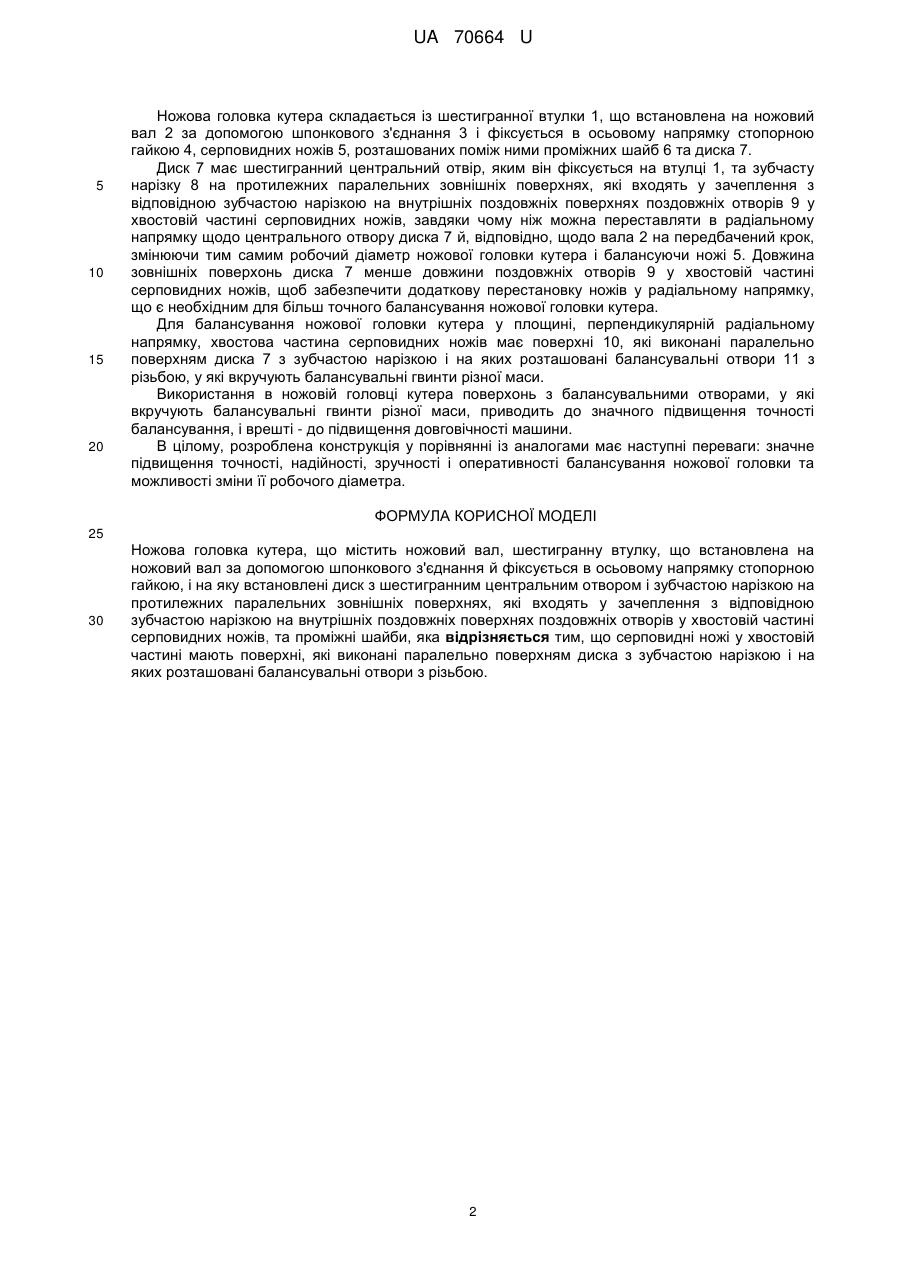

Реферат: Ножова головка кутера містить ножовий вал, шестигранну втулку, що встановлена на ножовий вал за допомогою шпонкового з'єднання й фіксується в осьовому напрямку стопорною гайкою, і на яку встановлені диск з шестигранним центральним отвором і зубчастою нарізкою на протилежних паралельних зовнішніх поверхнях, які входять у зачеплення з відповідною зубчастою нарізкою на внутрішніх поздовжніх поверхнях поздовжніх отворів у хвостовій частині серповидних ножів, та проміжні шайби. Серповидні ножі у хвостовій частині мають поверхні, які виконані паралельно поверхням диску з зубчастою нарізкою і на яких розташовані балансувальні отвори з різьбою. UA 70664 U (54) НОЖОВА ГОЛОВКА КУТЕРА UA 70664 U UA 70664 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до м'ясопереробної промисловості, зокрема до пристроїв для тонкого подрібнення м'ясної сировини при виготовленні фаршу ковбасних та консервних виробів. Відома ножова головка, яка містить ніж, планшайбу, кріпильні елементи, на планшайбі виконані й рознесені по діаметру отвори великих та малих діаметрів, ножову головку балансують, вставляючи або видаляючи із отворів відповідні пробки [В.И. Иванов и др. Новые режущие устройства куттеров: Обзорн. информ. - М: АгроНИИТЭИММП, 1986; патент ФРГ № 2836630, В02С18/20]. Недоліками є низька зручність та великі витрати часу при проведенні операції балансування. До того ж у відомий ножовій головки немає можливості регулювати її робочий діаметр. Відома ножова головка, що складається з шестигранної втулки, на якій встановлюється набір серповидних ножів, проміжні шайби та затискна гайка, шестигранна втулка встановлюється на циліндричний ножовий вал різального механізму за допомогою шпонкового з'єднання та фіксується в осьовому напрямку фіксуючою гайкою, балансування ножової головки проводять шляхом підбору ножів однакової маси, які попарно встановлюються [Куттер-мешалка РЗ-ФСЕ. Техническое описание и инструкция по эксплуатации. - Черкассы: Облполиграфиздат, 1987. - 6 с.]. Недоліками є: неможливість забезпечити якісне балансування ножової головки (обумовлено тим, що виконують підбір ножів по масі, тоді як дисбаланс може виникнути не тільки через зміщення центрів ваги ножів, але й через зміщення внаслідок неточності виготовлення, центрів ваги шестигранної втулки, шпонкового з'єднання, проміжних шайб та затискної гайки, які встановлюються на ножовий вал, також підбір ножів по масі не може забезпечити гарантоване усунення дисбалансу, оскільки дисбаланс обумовлюються неврівноваженістю не маси, а обертового моменту, тобто - два ножі можуть мати однакову масу, але їх центри ваги будуть розміщені у різних точках через, наприклад, похибку у розташуванні посадочного отвору ножа) та значна трудомісткість операції балансування (підбір ножів по масі або зважування потребує додаткового оснащення, значних витрат часу та складного визначення необхідного порядку розташування 6-ти ножів у ножовій головці). Найбільш близьким аналогом ножової головки, що заявляється, вибраної як прототип, є ножова головка, що містить ножовий вал, шестигранну втулку, що встановлена на ножовий вал за допомогою шпонкового з'єднання й фіксується в осьовому напрямку стопорною гайкою, і на яку встановлені диск з шестигранним центральним отвором і зубчастою нарізкою на протилежних паралельних зовнішніх поверхнях, які входять у зачеплення з відповідною зубчастою нарізкою на внутрішніх поздовжніх поверхнях поздовжніх отворів у хвостовій частині серповидних ножів та проміжні шайби [Патент СССР № 1687024. МПК В 02 С 18/20. Ножевая головка куттера. Опубл. 23.10.1991; Бюл. № 39]. Недоліком прототипу є неможливість забезпечення точності балансування ножової головки у площині, перпендикулярній ріжучій кромці серповидних ножів, особливо при незначних зношеннях ножів та незначних відхиленнях їх по масі від центру мас ножової головки. В основу корисної моделі поставлена задача удосконалити конструкцію ножової головки шляхом виконання балансувальних отворів на поверхнях серповидних ножів, які виконані паралельно поверхням диска з зубчастою нарізкою, що дозволяє підвищити точність, надійність, зручність та оперативність балансування ножової головки. Поставлена задача вирішується тим, що ножова головка, що містить ножовий вал, шестигранну втулку, що встановлена на ножовий вал за допомогою шпонкового з'єднання й фіксується в осьовому напрямку стопорною гайкою, і на яку встановлені диск з шестигранним центральним отвором і зубчастою нарізкою на протилежних паралельних зовнішніх поверхнях, які входять у зачеплення з відповідною зубчастою нарізкою на внутрішніх поздовжніх поверхнях поздовжніх отворів у хвостовій частині серповидних ножів, та проміжні шайби, згідно з корисною моделлю, серповидні ножі у хвостовій частині мають поверхні, які виконані паралельно поверхням диска з зубчастою нарізкою і на яких розташовані балансувальні отвори з різьбою. Таке сполучення істотних ознак, як виконання балансувальних отворів з різьбою на поверхнях хвостової частині серповидних ножів, що виконані паралельно поверхням диска з зубчастою нарізкою, дозволяє підвищити надійність, зручність та оперативність балансування ножової головки. Суть запропонованої корисної моделі пояснюється кресленнями, де на фіг. 1 - зображена заявлена ножова головка кутера, вид збоку; на фіг. 2 - переріз А-А з на фіг 1; на фіг. 3 - вид А фіг. 2. 1 UA 70664 U 5 10 15 20 Ножова головка кутера складається із шестигранної втулки 1, що встановлена на ножовий вал 2 за допомогою шпонкового з'єднання 3 і фіксується в осьовому напрямку стопорною гайкою 4, серповидних ножів 5, розташованих поміж ними проміжних шайб 6 та диска 7. Диск 7 має шестигранний центральний отвір, яким він фіксується на втулці 1, та зубчасту нарізку 8 на протилежних паралельних зовнішніх поверхнях, які входять у зачеплення з відповідною зубчастою нарізкою на внутрішніх поздовжніх поверхнях поздовжніх отворів 9 у хвостовій частині серповидних ножів, завдяки чому ніж можна переставляти в радіальному напрямку щодо центрального отвору диска 7 й, відповідно, щодо вала 2 на передбачений крок, змінюючи тим самим робочий діаметр ножової головки кутера і балансуючи ножі 5. Довжина зовнішніх поверхонь диска 7 менше довжини поздовжніх отворів 9 у хвостовій частині серповидних ножів, щоб забезпечити додаткову перестановку ножів у радіальному напрямку, що є необхідним для більш точного балансування ножової головки кутера. Для балансування ножової головки кутера у площині, перпендикулярній радіальному напрямку, хвостова частина серповидних ножів має поверхні 10, які виконані паралельно поверхням диска 7 з зубчастою нарізкою і на яких розташовані балансувальні отвори 11 з різьбою, у які вкручують балансувальні гвинти різної маси. Використання в ножовій головці кутера поверхонь з балансувальними отворами, у які вкручують балансувальні гвинти різної маси, приводить до значного підвищення точності балансування, і врешті - до підвищення довговічності машини. В цілому, розроблена конструкція у порівнянні із аналогами має наступні переваги: значне підвищення точності, надійності, зручності і оперативності балансування ножової головки та можливості зміни її робочого діаметра. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 Ножова головка кутера, що містить ножовий вал, шестигранну втулку, що встановлена на ножовий вал за допомогою шпонкового з'єднання й фіксується в осьовому напрямку стопорною гайкою, і на яку встановлені диск з шестигранним центральним отвором і зубчастою нарізкою на протилежних паралельних зовнішніх поверхнях, які входять у зачеплення з відповідною зубчастою нарізкою на внутрішніх поздовжніх поверхнях поздовжніх отворів у хвостовій частині серповидних ножів, та проміжні шайби, яка відрізняється тим, що серповидні ножі у хвостовій частині мають поверхні, які виконані паралельно поверхням диска з зубчастою нарізкою і на яких розташовані балансувальні отвори з різьбою. 2 UA 70664 U 3 UA 70664 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4

Дивитися

Додаткова інформація

Назва патенту англійською

Knife block of a cutter

Автори англійською

Hvozdiev Oleksandr Viktorovych, Shpyhanovych Tetiana Oleksandrivna, Pavlovs'kiy Dmytro Oleksandrovych

Назва патенту російською

Ножевая головка куттера

Автори російською

Гвоздев Александр Викторович, Шпиганович Татьяна Александровна, Павловский Дмитрий Александрович

МПК / Мітки

МПК: A22C 17/00, A22C 5/00

Мітки: головка, кутера, ножова
