Спосіб оцінки триботехнічних характеристик матеріалів через узагальнений показник зносу

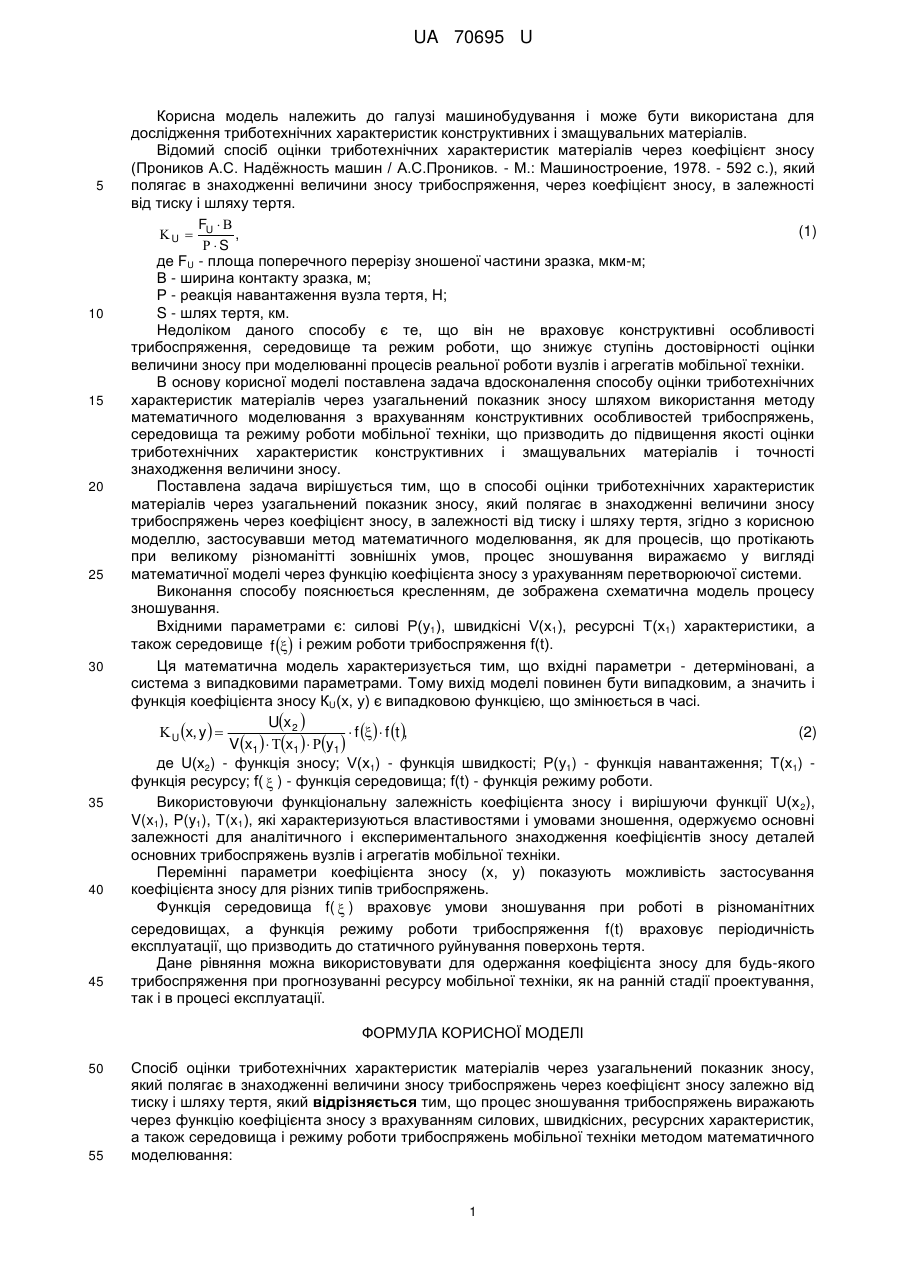

Реферат: UA 70695 U UA 70695 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до галузі машинобудування і може бути використана для дослідження триботехнічних характеристик конструктивних і змащувальних матеріалів. Відомий спосіб оцінки триботехнічних характеристик матеріалів через коефіцієнт зносу (Проников А.С. Надѐжность машин / А.С.Проников. - М.: Машиностроение, 1978. - 592 с.), який полягає в знаходженні величини зносу трибоспряження, через коефіцієнт зносу, в залежності від тиску і шляху тертя. F  (1) U  U ,  S де FU - площа поперечного перерізу зношеної частини зразка, мкм-м; В - ширина контакту зразка, м; Ρ - реакція навантаження вузла тертя, Н; S - шлях тертя, км. Недоліком даного способу є те, що він не враховує конструктивні особливості трибоспряження, середовище та режим роботи, що знижує ступінь достовірності оцінки величини зносу при моделюванні процесів реальної роботи вузлів і агрегатів мобільної техніки. В основу корисної моделі поставлена задача вдосконалення способу оцінки триботехнічних характеристик матеріалів через узагальнений показник зносу шляхом використання методу математичного моделювання з врахуванням конструктивних особливостей трибоспряжень, середовища та режиму роботи мобільної техніки, що призводить до підвищення якості оцінки триботехнічних характеристик конструктивних і змащувальних матеріалів і точності знаходження величини зносу. Поставлена задача вирішується тим, що в способі оцінки триботехнічних характеристик матеріалів через узагальнений показник зносу, який полягає в знаходженні величини зносу трибоспряжень через коефіцієнт зносу, в залежності від тиску і шляху тертя, згідно з корисною моделлю, застосувавши метод математичного моделювання, як для процесів, що протікають при великому різноманітті зовнішніх умов, процес зношування виражаємо у вигляді математичної моделі через функцію коефіцієнта зносу з урахуванням перетворюючої системи. Виконання способу пояснюється кресленням, де зображена схематична модель процесу зношування. Вхідними параметрами є: силові Р(у1), швидкісні V(x1), ресурсні Т(х1) характеристики, а також середовище f  і режим роботи трибоспряження f(t). Ця математична модель характеризується тим, що вхідні параметри - детерміновані, а система з випадковими параметрами. Тому вихід моделі повинен бути випадковим, а значить і функція коефіцієнта зносу КU(х, у) є випадковою функцією, що змінюється в часі. Ux 2  (2)  U x, y    f   f t , V x1   x1   y1  де U(х2) - функція зносу; V(х1) - функція швидкості; Р(у1) - функція навантаження; Т(x1) функція ресурсу; f(  ) - функція середовища; f(t) - функція режиму роботи. Використовуючи функціональну залежність коефіцієнта зносу і вирішуючи функції U(х 2), V(x1), P(y1), T(x1), які характеризуються властивостями і умовами зношення, одержуємо основні залежності для аналітичного і експериментального знаходження коефіцієнтів зносу деталей основних трибоспряжень вузлів і агрегатів мобільної техніки. Перемінні параметри коефіцієнта зносу (х, у) показують можливість застосування коефіцієнта зносу для різних типів трибоспряжень. Функція середовища f(  ) враховує умови зношування при роботі в різноманітних середовищах, а функція режиму роботи трибоспряження f(t) враховує періодичність експлуатації, що призводить до статичного руйнування поверхонь тертя. Дане рівняння можна використовувати для одержання коефіцієнта зносу для будь-якого трибоспряження при прогнозуванні ресурсу мобільної техніки, як на ранній стадії проектування, так і в процесі експлуатації. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Спосіб оцінки триботехнічних характеристик матеріалів через узагальнений показник зносу, який полягає в знаходженні величини зносу трибоспряжень через коефіцієнт зносу залежно від тиску і шляху тертя, який відрізняється тим, що процес зношування трибоспряжень виражають через функцію коефіцієнта зносу з врахуванням силових, швидкісних, ресурсних характеристик, а також середовища і режиму роботи трибоспряжень мобільної техніки методом математичного моделювання: 1 UA 70695 U  U x, y   Ux2   f   f t , x1  x1  y1 V де U(х2) - функція зносу; V(х1) - функція швидкості; Р(у1) - функція навантаження; Т(х1) - функція ресурсу; f(  ) - функція середовища; f(t) - функція режиму роботи. Комп’ютерна верстка А. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
