Акумулююча електростанція

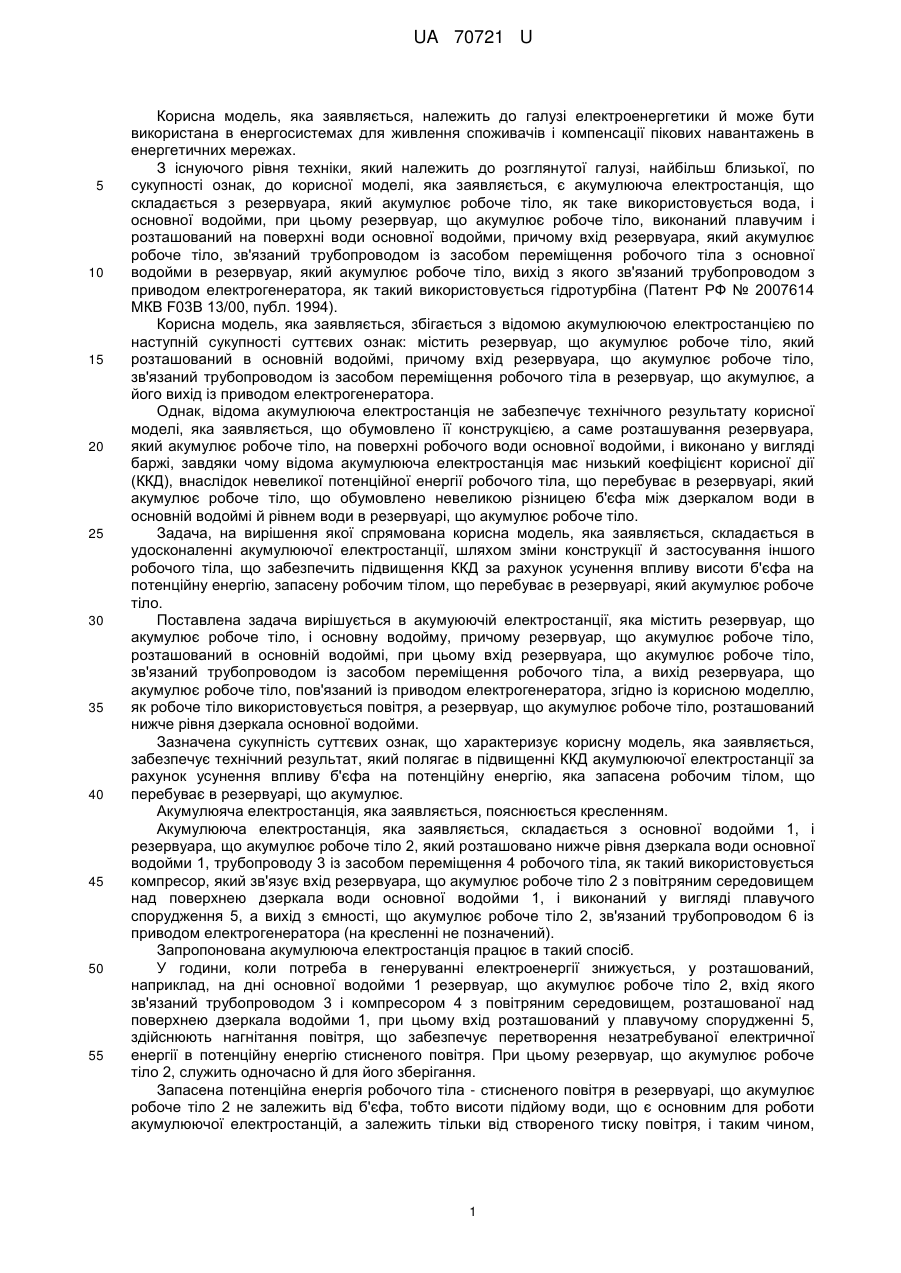

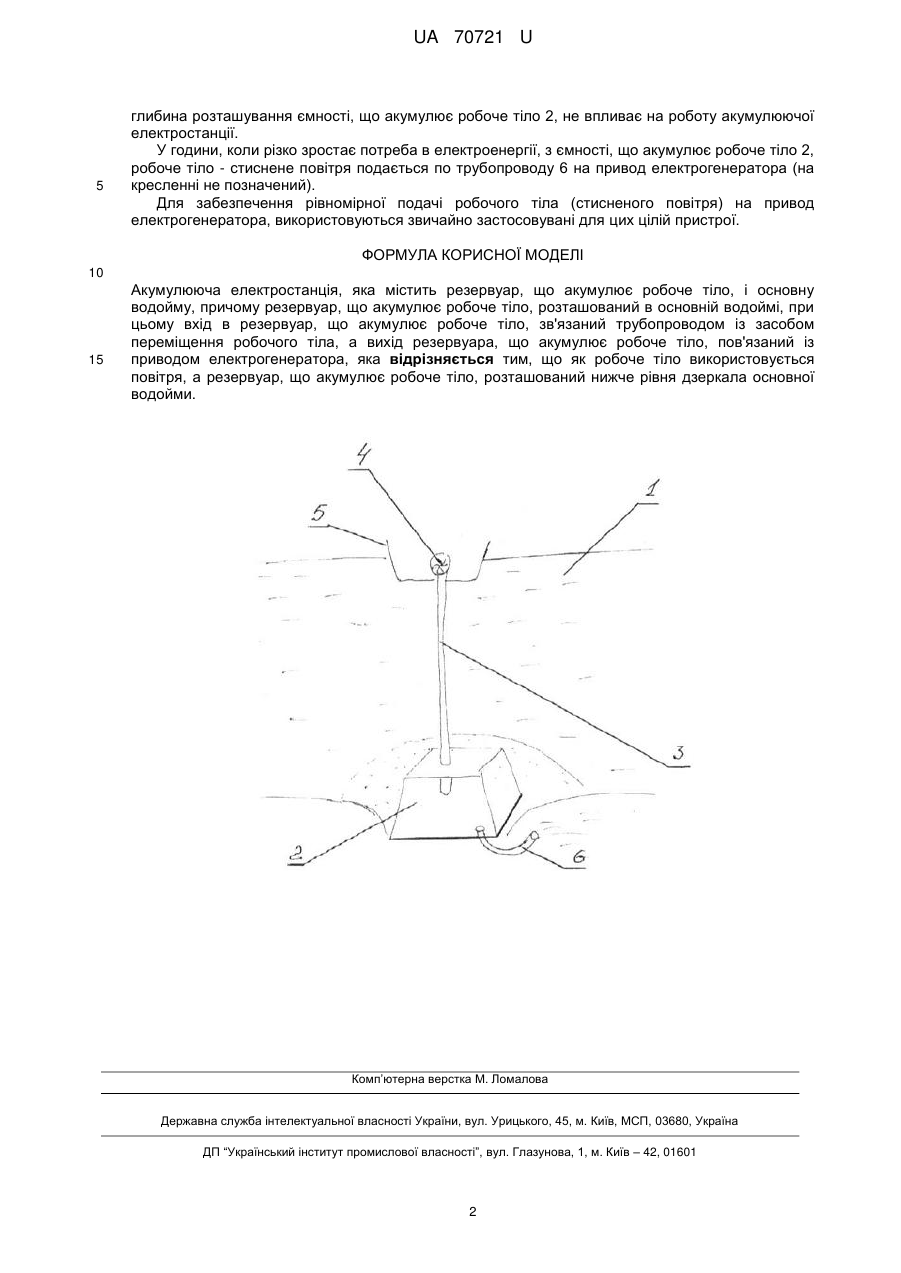

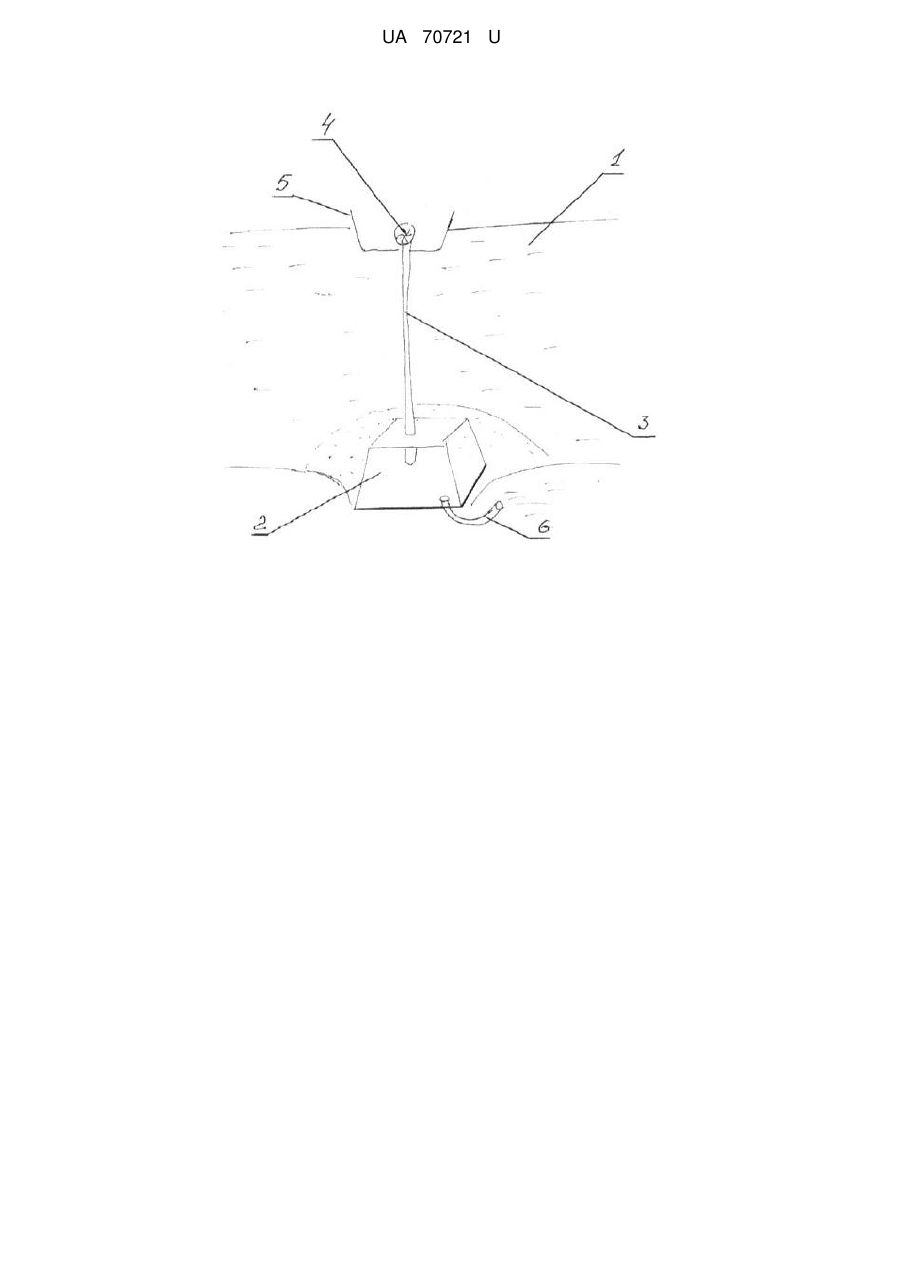

Реферат: UA 70721 U UA 70721 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель, яка заявляється, належить до галузі електроенергетики й може бути використана в енергосистемах для живлення споживачів і компенсації пікових навантажень в енергетичних мережах. З існуючого рівня техніки, який належить до розглянутої галузі, найбільш близької, по сукупності ознак, до корисної моделі, яка заявляється, є акумулююча електростанція, що складається з резервуара, який акумулює робоче тіло, як таке використовується вода, і основної водойми, при цьому резервуар, що акумулює робоче тіло, виконаний плавучим і розташований на поверхні води основної водойми, причому вхід резервуара, який акумулює робоче тіло, зв'язаний трубопроводом із засобом переміщення робочого тіла з основної водойми в резервуар, який акумулює робоче тіло, вихід з якого зв'язаний трубопроводом з приводом електрогенератора, як такий використовується гідротурбіна (Патент РФ № 2007614 МКВ F03B 13/00, публ. 1994). Корисна модель, яка заявляється, збігається з відомою акумулюючою електростанцією по наступній сукупності суттєвих ознак: містить резервуар, що акумулює робоче тіло, який розташований в основній водоймі, причому вхід резервуара, що акумулює робоче тіло, зв'язаний трубопроводом із засобом переміщення робочого тіла в резервуар, що акумулює, а його вихід із приводом електрогенератора. Однак, відома акумулююча електростанція не забезпечує технічного результату корисної моделі, яка заявляється, що обумовлено її конструкцією, а саме розташування резервуара, який акумулює робоче тіло, на поверхні робочого води основної водойми, і виконано у вигляді баржі, завдяки чому відома акумулююча електростанція має низький коефіцієнт корисної дії (ККД), внаслідок невеликої потенційної енергії робочого тіла, що перебуває в резервуарі, який акумулює робоче тіло, що обумовлено невеликою різницею б'єфа між дзеркалом води в основній водоймі й рівнем води в резервуарі, що акумулює робоче тіло. Задача, на вирішення якої спрямована корисна модель, яка заявляється, складається в удосконаленні акумулюючої електростанції, шляхом зміни конструкції й застосування іншого робочого тіла, що забезпечить підвищення ККД за рахунок усунення впливу висоти б'єфа на потенційну енергію, запасену робочим тілом, що перебуває в резервуарі, який акумулює робоче тіло. Поставлена задача вирішується в акумуюючій електростанції, яка містить резервуар, що акумулює робоче тіло, і основну водойму, причому резервуар, що акумулює робоче тіло, розташований в основній водоймі, при цьому вхід резервуара, що акумулює робоче тіло, зв'язаний трубопроводом із засобом переміщення робочого тіла, а вихід резервуара, що акумулює робоче тіло, пов'язаний із приводом електрогенератора, згідно із корисною моделлю, як робоче тіло використовується повітря, а резервуар, що акумулює робоче тіло, розташований нижче рівня дзеркала основної водойми. Зазначена сукупність суттєвих ознак, що характеризує корисну модель, яка заявляється, забезпечує технічний результат, який полягає в підвищенні ККД акумулюючої електростанції за рахунок усунення впливу б'єфа на потенційну енергію, яка запасена робочим тілом, що перебуває в резервуарі, що акумулює. Акумулюяча електростанція, яка заявляється, пояснюється кресленням. Акумулююча електростанція, яка заявляється, складається з основної водойми 1, і резервуара, що акумулює робоче тіло 2, який розташовано нижче рівня дзеркала води основної водойми 1, трубопроводу 3 із засобом переміщення 4 робочого тіла, як такий використовується компресор, який зв'язує вхід резервуара, що акумулює робоче тіло 2 з повітряним середовищем над поверхнею дзеркала води основної водойми 1, і виконаний у вигляді плавучого спорудження 5, а вихід з ємності, що акумулює робоче тіло 2, зв'язаний трубопроводом 6 із приводом електрогенератора (на кресленні не позначений). Запропонована акумулююча електростанція працює в такий спосіб. У години, коли потреба в генеруванні електроенергії знижується, у розташований, наприклад, на дні основної водойми 1 резервуар, що акумулює робоче тіло 2, вхід якого зв'язаний трубопроводом 3 і компресором 4 з повітряним середовищем, розташованої над поверхнею дзеркала водойми 1, при цьому вхід розташований у плавучому спорудженні 5, здійснюють нагнітання повітря, що забезпечує перетворення незатребуваної електричної енергії в потенційну енергію стисненого повітря. При цьому резервуар, що акумулює робоче тіло 2, служить одночасно й для його зберігання. Запасена потенційна енергія робочого тіла - стисненого повітря в резервуарі, що акумулює робоче тіло 2 не залежить від б'єфа, тобто висоти підйому води, що є основним для роботи акумулюючої електростанцій, а залежить тільки від створеного тиску повітря, і таким чином, 1 UA 70721 U 5 глибина розташування ємності, що акумулює робоче тіло 2, не впливає на роботу акумулюючої електростанції. У години, коли різко зростає потреба в електроенергії, з ємності, що акумулює робоче тіло 2, робоче тіло - стиснене повітря подається по трубопроводу 6 на привод електрогенератора (на кресленні не позначений). Для забезпечення рівномірної подачі робочого тіла (стисненого повітря) на привод електрогенератора, використовуються звичайно застосовувані для цих цілій пристрої. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Акумулююча електростанція, яка містить резервуар, що акумулює робоче тіло, і основну водойму, причому резервуар, що акумулює робоче тіло, розташований в основній водоймі, при цьому вхід в резервуар, що акумулює робоче тіло, зв'язаний трубопроводом із засобом переміщення робочого тіла, а вихід резервуара, що акумулює робоче тіло, пов'язаний із приводом електрогенератора, яка відрізняється тим, що як робоче тіло використовується повітря, а резервуар, що акумулює робоче тіло, розташований нижче рівня дзеркала основної водойми. Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
