Установка для піролізу вуглеводневої сировини

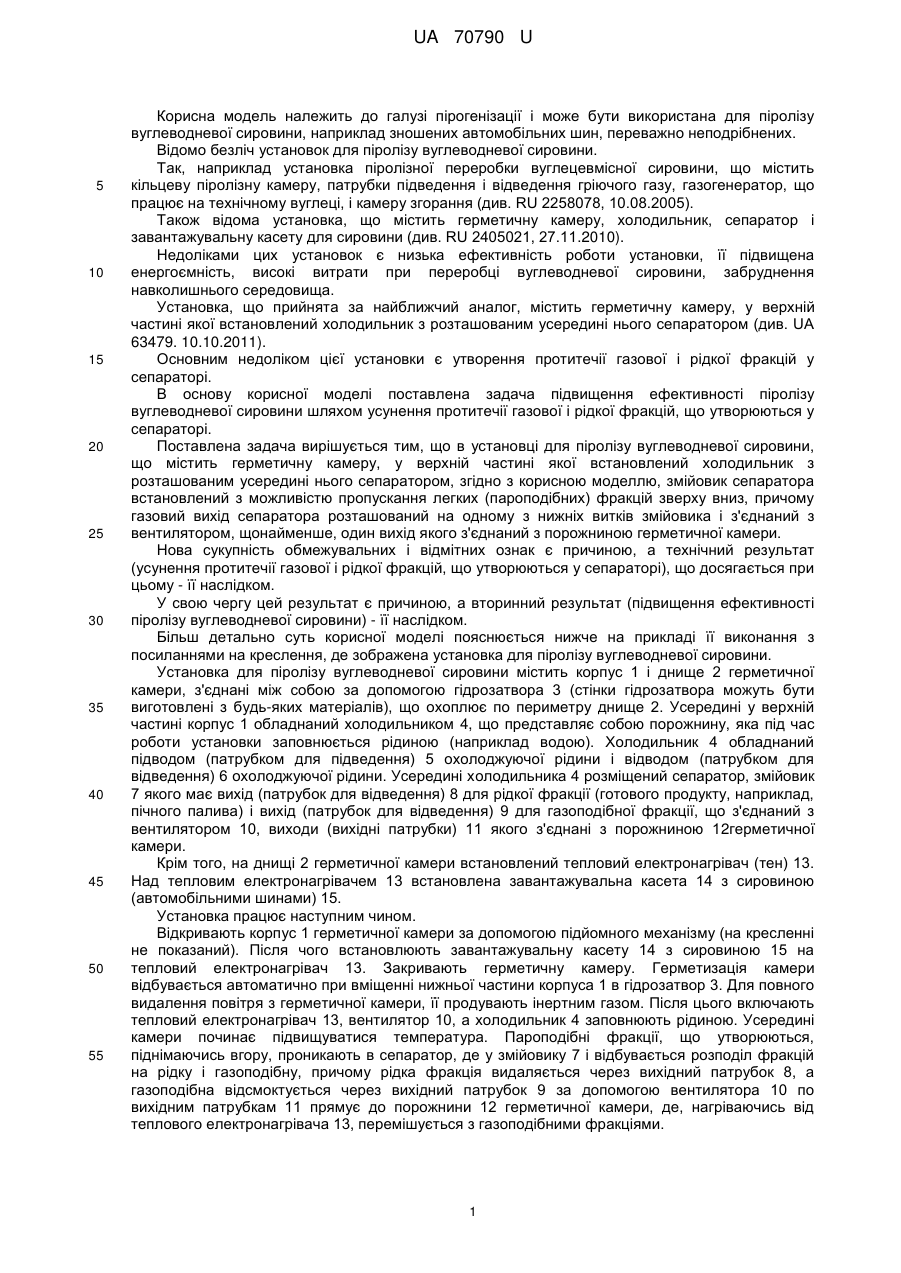

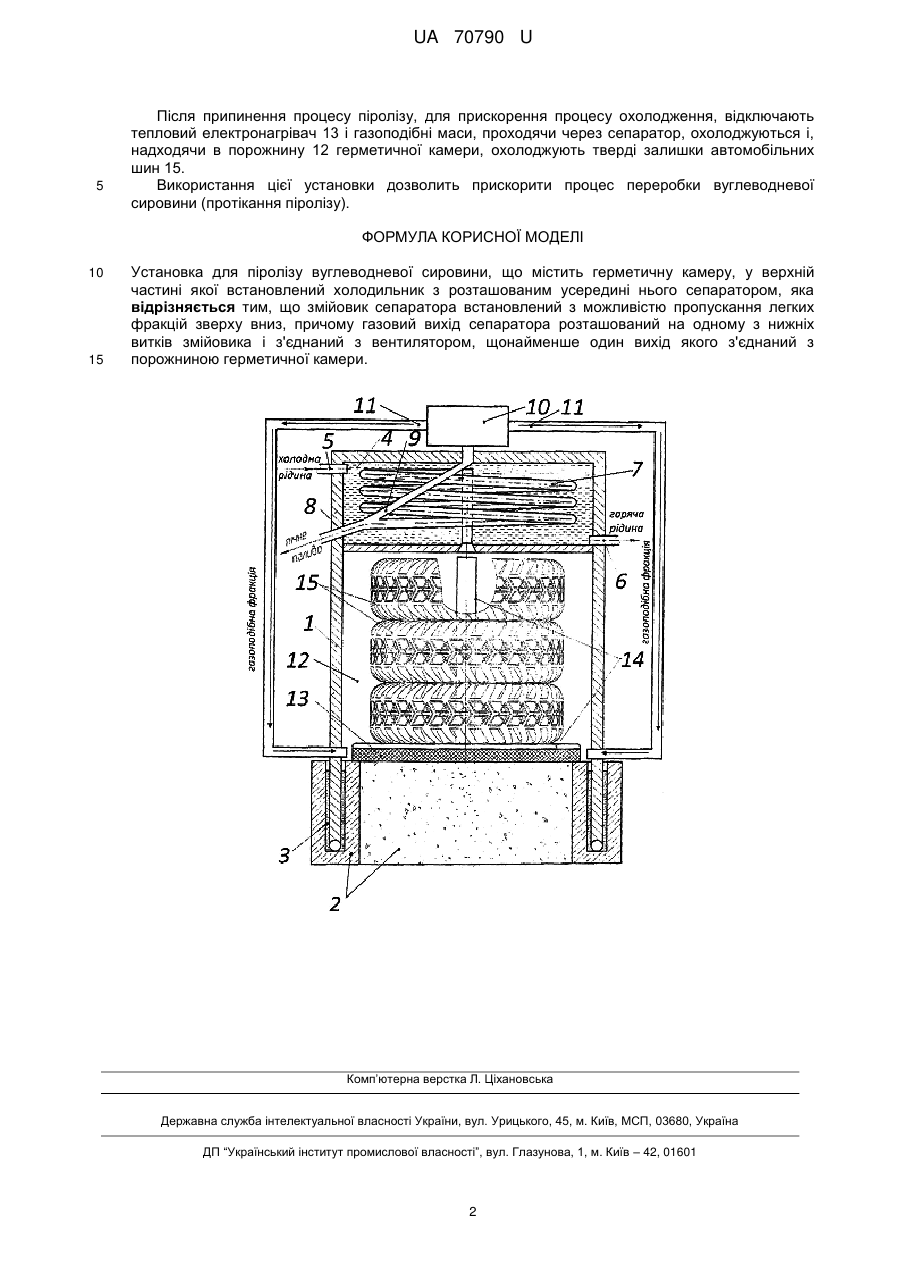

Реферат: UA 70790 U UA 70790 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі пірогенізації і може бути використана для піролізу вуглеводневої сировини, наприклад зношених автомобільних шин, переважно неподрібнених. Відомо безліч установок для піролізу вуглеводневої сировини. Так, наприклад установка піролізної переробки вуглецевмісної сировини, що містить кільцеву піролізну камеру, патрубки підведення і відведення гріючого газу, газогенератор, що працює на технічному вуглеці, і камеру згорання (див. RU 2258078, 10.08.2005). Також відома установка, що містить герметичну камеру, холодильник, сепаратор і завантажувальну касету для сировини (див. RU 2405021, 27.11.2010). Недоліками цих установок є низька ефективність роботи установки, її підвищена енергоємність, високі витрати при переробці вуглеводневої сировини, забруднення навколишнього середовища. Установка, що прийнята за найближчий аналог, містить герметичну камеру, у верхній частині якої встановлений холодильник з розташованим усередині нього сепаратором (див. UA 63479. 10.10.2011). Основним недоліком цієї установки є утворення протитечії газової і рідкої фракцій у сепараторі. В основу корисної моделі поставлена задача підвищення ефективності піролізу вуглеводневої сировини шляхом усунення протитечії газової і рідкої фракцій, що утворюються у сепараторі. Поставлена задача вирішується тим, що в установці для піролізу вуглеводневої сировини, що містить герметичну камеру, у верхній частині якої встановлений холодильник з розташованим усередині нього сепаратором, згідно з корисною моделлю, змійовик сепаратора встановлений з можливістю пропускання легких (пароподібних) фракцій зверху вниз, причому газовий вихід сепаратора розташований на одному з нижніх витків змійовика і з'єднаний з вентилятором, щонайменше, один вихід якого з'єднаний з порожниною герметичної камери. Нова сукупність обмежувальних і відмітних ознак є причиною, а технічний результат (усунення протитечії газової і рідкої фракцій, що утворюються у сепараторі), що досягається при цьому - її наслідком. У свою чергу цей результат є причиною, а вторинний результат (підвищення ефективності піролізу вуглеводневої сировини) - її наслідком. Більш детально суть корисної моделі пояснюється нижче на прикладі її виконання з посиланнями на креслення, де зображена установка для піролізу вуглеводневої сировини. Установка для піролізу вуглеводневої сировини містить корпус 1 і днище 2 герметичної камери, з'єднані між собою за допомогою гідрозатвора 3 (стінки гідрозатвора можуть бути виготовлені з будь-яких матеріалів), що охоплює по периметру днище 2. Усередині у верхній частині корпус 1 обладнаний холодильником 4, що представляє собою порожнину, яка під час роботи установки заповнюється рідиною (наприклад водою). Холодильник 4 обладнаний підводом (патрубком для підведення) 5 охолоджуючої рідини і відводом (патрубком для відведення) 6 охолоджуючої рідини. Усередині холодильника 4 розміщений сепаратор, змійовик 7 якого має вихід (патрубок для відведення) 8 для рідкої фракції (готового продукту, наприклад, пічного палива) і вихід (патрубок для відведення) 9 для газоподібної фракції, що з'єднаний з вентилятором 10, виходи (вихідні патрубки) 11 якого з'єднані з порожниною 12герметичної камери. Крім того, на днищі 2 герметичної камери встановлений тепловий електронагрівач (тен) 13. Над тепловим електронагрівачем 13 встановлена завантажувальна касета 14 з сировиною (автомобільними шинами) 15. Установка працює наступним чином. Відкривають корпус 1 герметичної камери за допомогою підйомного механізму (на кресленні не показаний). Після чого встановлюють завантажувальну касету 14 з сировиною 15 на тепловий електронагрівач 13. Закривають герметичну камеру. Герметизація камери відбувається автоматично при вміщенні нижньої частини корпуса 1 в гідрозатвор 3. Для повного видалення повітря з герметичної камери, її продувають інертним газом. Після цього включають тепловий електронагрівач 13, вентилятор 10, а холодильник 4 заповнюють рідиною. Усередині камери починає підвищуватися температура. Пароподібні фракції, що утворюються, піднімаючись вгору, проникають в сепаратор, де у змійовику 7 і відбувається розподіл фракцій на рідку і газоподібну, причому рідка фракція видаляється через вихідний патрубок 8, а газоподібна відсмоктується через вихідний патрубок 9 за допомогою вентилятора 10 по вихідним патрубкам 11 прямує до порожнини 12 герметичної камери, де, нагріваючись від теплового електронагрівача 13, перемішується з газоподібними фракціями. 1 UA 70790 U 5 Після припинення процесу піролізу, для прискорення процесу охолодження, відключають тепловий електронагрівач 13 і газоподібні маси, проходячи через сепаратор, охолоджуються і, надходячи в порожнину 12 герметичної камери, охолоджують тверді залишки автомобільних шин 15. Використання цієї установки дозволить прискорити процес переробки вуглеводневої сировини (протікання піролізу). ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Установка для піролізу вуглеводневої сировини, що містить герметичну камеру, у верхній частині якої встановлений холодильник з розташованим усередині нього сепаратором, яка відрізняється тим, що змійовик сепаратора встановлений з можливістю пропускання легких фракцій зверху вниз, причому газовий вихід сепаратора розташований на одному з нижніх витків змійовика і з'єднаний з вентилятором, щонайменше один вихід якого з'єднаний з порожниною герметичної камери. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
