Електромеханічний безшаботний штампувальний молот з лінійними асинхронніми електродвигунами приводу ударних мас

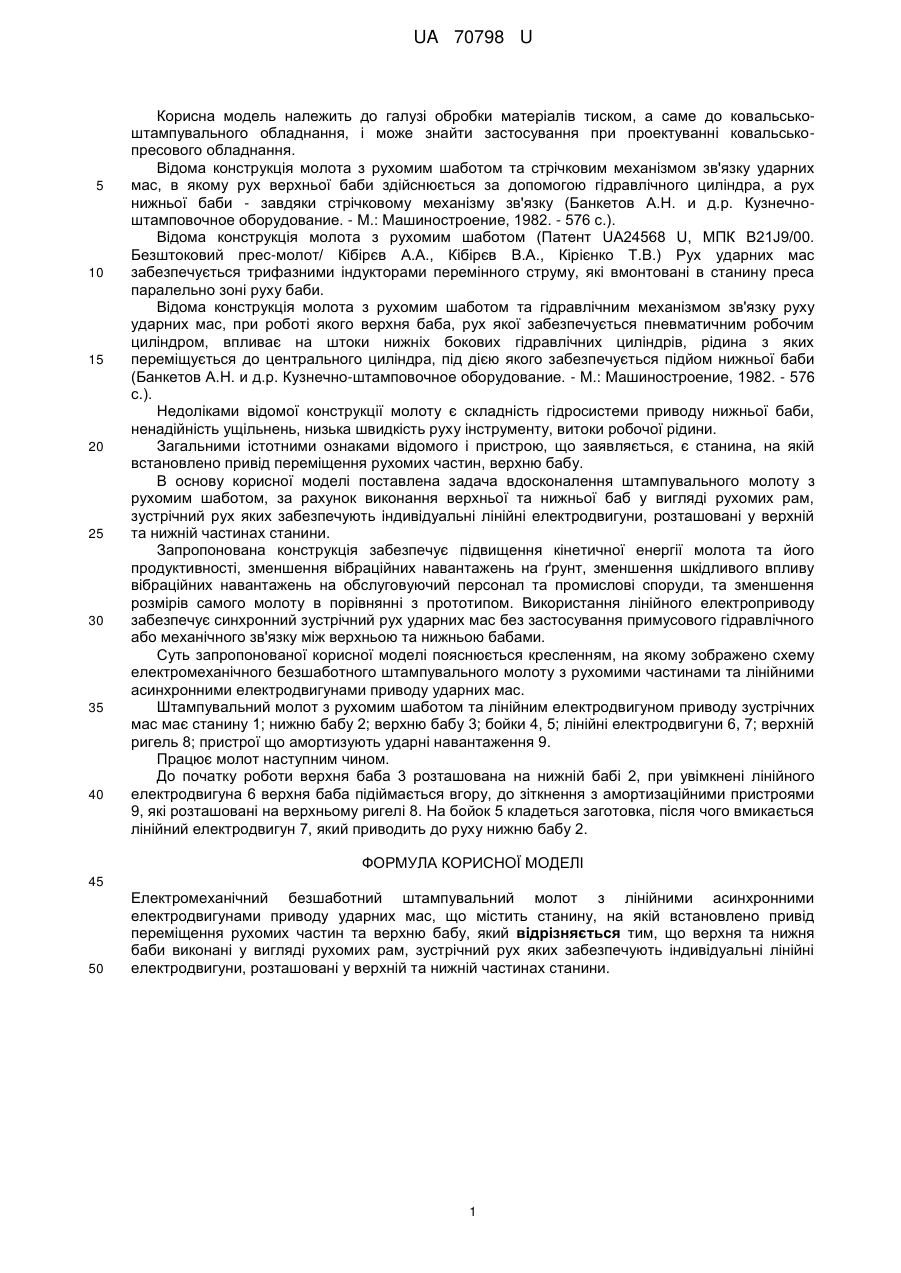

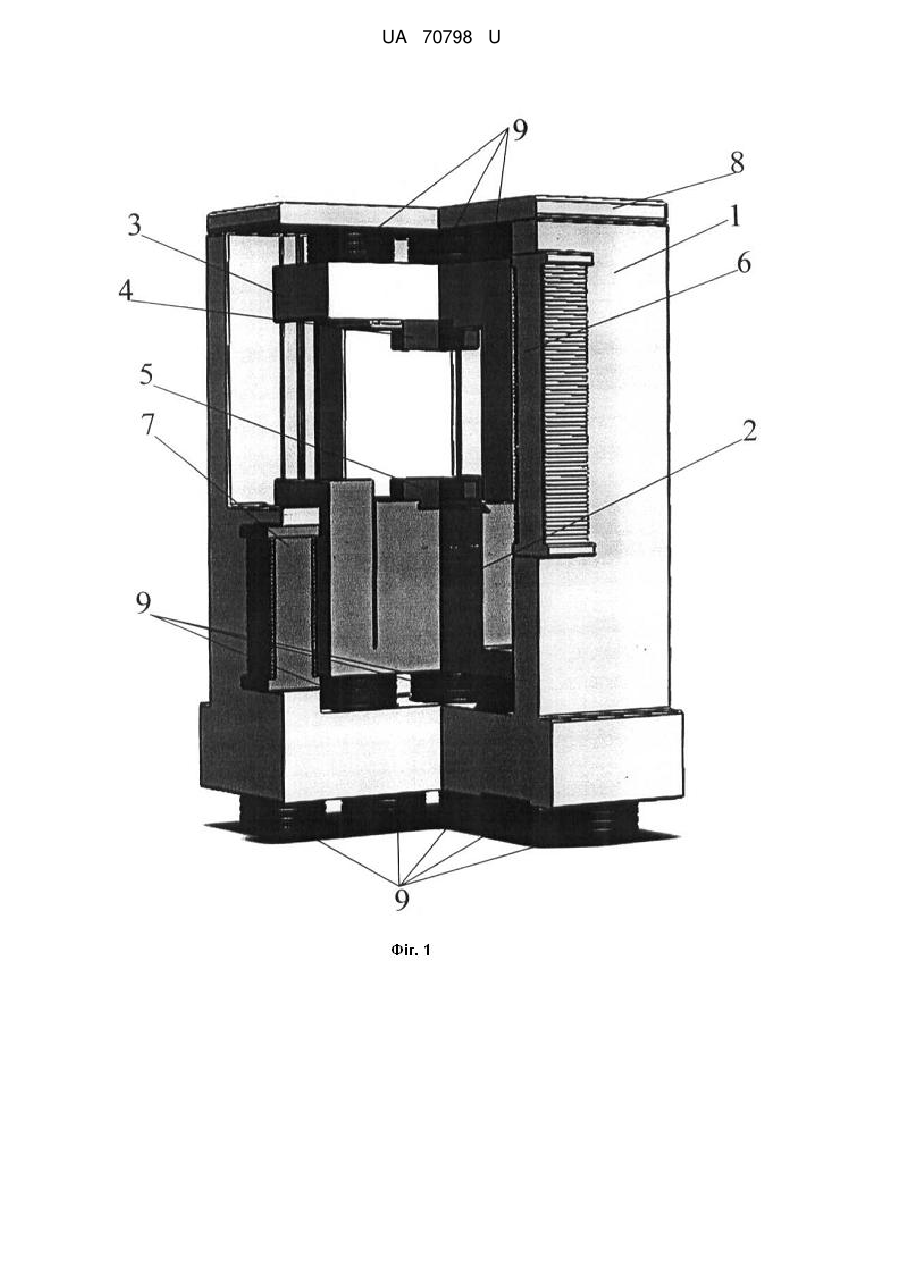

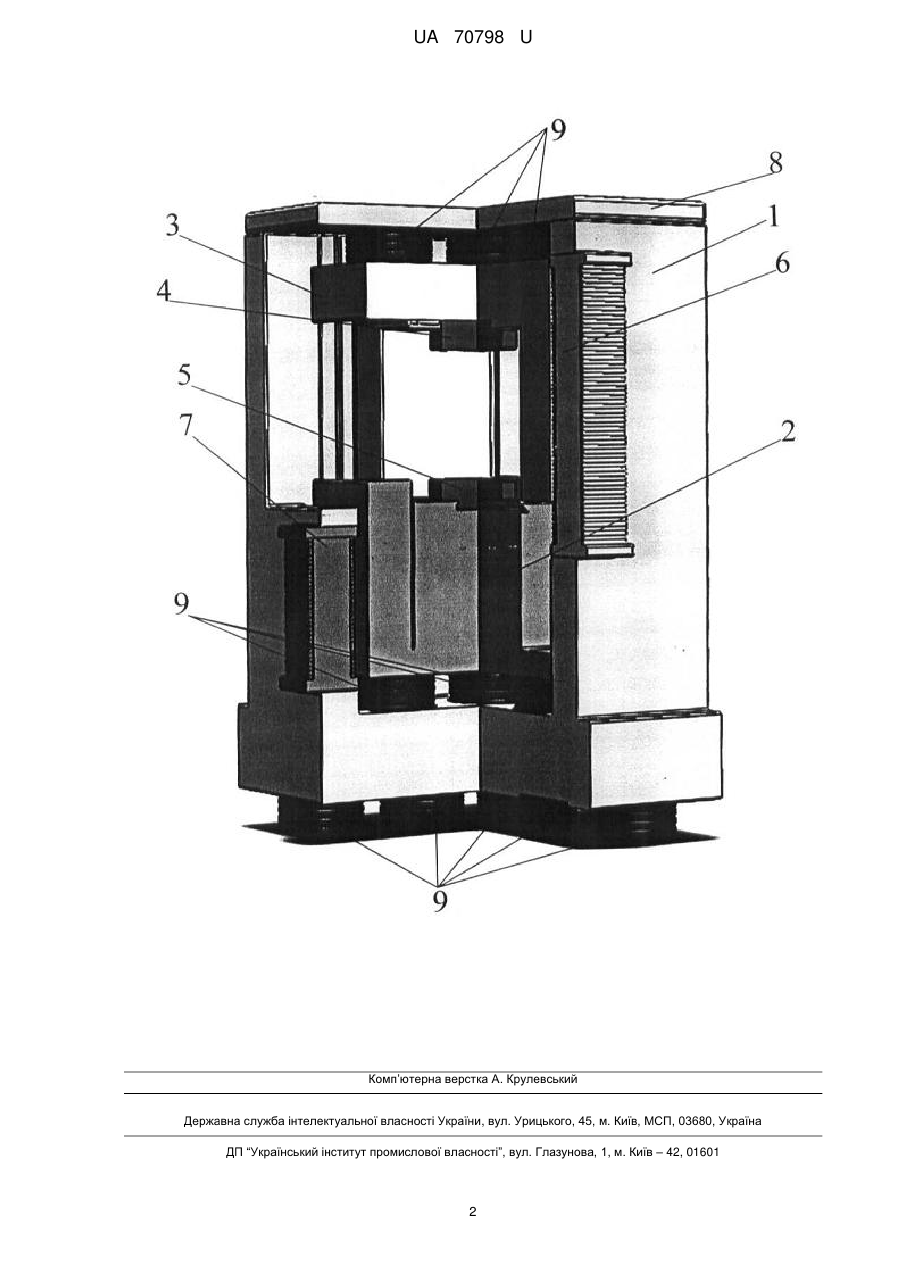

Реферат: Електромеханічний безшаботний штампувальний молот з лінійними асинхронними електродвигунами приводу ударних мас, в якому верхня та нижня баби виконані у вигляді рухомих рам, зустрічний рух яких забезпечують індивідуальні лінійні електродвигуни, розташовані у верхній та нижній частинах станини. UA 70798 U (12) UA 70798 U UA 70798 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі обробки матеріалів тиском, а саме до ковальськоштампувального обладнання, і може знайти застосування при проектуванні ковальськопресового обладнання. Відома конструкція молота з рухомим шаботом та стрічковим механізмом зв'язку ударних мас, в якому рух верхньої баби здійснюється за допомогою гідравлічного циліндра, а рух нижньої баби - завдяки стрічковому механізму зв'язку (Банкетов А.Н. и д.р. Кузнечноштамповочное оборудование. - М.: Машиностроение, 1982. - 576 с.). Відома конструкція молота з рухомим шаботом (Патент UA24568 U, МПК B21J9/00. Безштоковий прес-молот/ Кібірєв А.А., Кібірєв В.А., Кірієнко Т.В.) Рух ударних мас забезпечується трифазними індукторами перемінного струму, які вмонтовані в станину преса паралельно зоні руху баби. Відома конструкція молота з рухомим шаботом та гідравлічним механізмом зв'язку руху ударних мас, при роботі якого верхня баба, рух якої забезпечується пневматичним робочим циліндром, впливає на штоки нижніх бокових гідравлічних циліндрів, рідина з яких переміщується до центрального циліндра, під дією якого забезпечується підйом нижньої баби (Банкетов А.Н. и д.р. Кузнечно-штамповочное оборудование. - М.: Машиностроение, 1982. - 576 с.). Недоліками відомої конструкції молоту є складність гідросистеми приводу нижньої баби, ненадійність ущільнень, низька швидкість руху інструменту, витоки робочої рідини. Загальними істотними ознаками відомого і пристрою, що заявляється, є станина, на якій встановлено привід переміщення рухомих частин, верхню бабу. В основу корисної моделі поставлена задача вдосконалення штампувального молоту з рухомим шаботом, за рахунок виконання верхньої та нижньої баб у вигляді рухомих рам, зустрічний рух яких забезпечують індивідуальні лінійні електродвигуни, розташовані у верхній та нижній частинах станини. Запропонована конструкція забезпечує підвищення кінетичної енергії молота та його продуктивності, зменшення вібраційних навантажень на ґрунт, зменшення шкідливого впливу вібраційних навантажень на обслуговуючий персонал та промислові споруди, та зменшення розмірів самого молоту в порівнянні з прототипом. Використання лінійного електроприводу забезпечує синхронний зустрічний рух ударних мас без застосування примусового гідравлічного або механічного зв'язку між верхньою та нижньою бабами. Суть запропонованої корисної моделі пояснюється кресленням, на якому зображено схему електромеханічного безшаботного штампувального молоту з рухомими частинами та лінійними асинхронними електродвигунами приводу ударних мас. Штампувальний молот з рухомим шаботом та лінійним електродвигуном приводу зустрічних мас має станину 1; нижню бабу 2; верхню бабу 3; бойки 4, 5; лінійні електродвигуни 6, 7; верхній ригель 8; пристрої що амортизують ударні навантаження 9. Працює молот наступним чином. До початку роботи верхня баба 3 розташована на нижній бабі 2, при увімкнені лінійного електродвигуна 6 верхня баба підіймається вгору, до зіткнення з амортизаційними пристроями 9, які розташовані на верхньому ригелі 8. На бойок 5 кладеться заготовка, після чого вмикається лінійний електродвигун 7, який приводить до руху нижню бабу 2. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 Електромеханічний безшаботний штампувальний молот з лінійними асинхронними електродвигунами приводу ударних мас, що містить станину, на якій встановлено привід переміщення рухомих частин та верхню бабу, який відрізняється тим, що верхня та нижня баби виконані у вигляді рухомих рам, зустрічний рух яких забезпечують індивідуальні лінійні електродвигуни, розташовані у верхній та нижній частинах станини. 1 UA 70798 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
