Горизонтальний безшаботний молот
Номер патенту: 31441
Опубліковано: 10.04.2008
Формула / Реферат
Горизонтальний безшаботний молот, що містить станину, розміщену на фундаменті, дві баби з напівштампами, двосторонній привод баб, який відрізняється тим, що молот додатково має площадку, розміщену в площині співудару баб та виконану у вигляді пластини, яка консольно закріплена на станині і входить у щілини баб, на якій розташовується заготовка, що в момент удару затиснена між виштовхувачами з незалежним приводом.
Текст

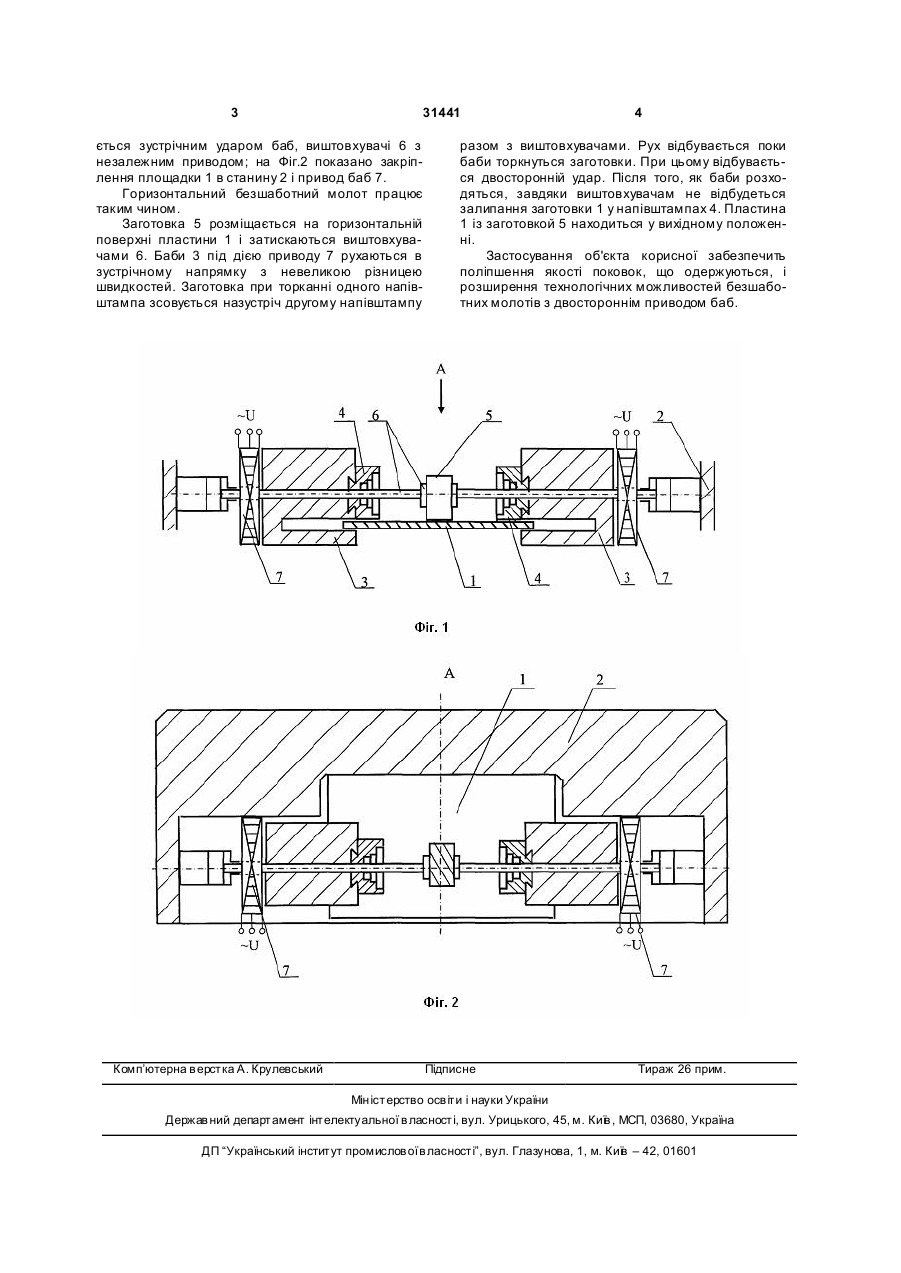

Горизонтальний безшаботний молот, що міс 3 31441 ється зустрічним ударом баб, виштовхувачі 6 з незалежним приводом; на Фіг.2 показано закріплення площадки 1 в станину 2 і привод баб 7. Горизонтальний безшаботний молот працює таким чином. Заготовка 5 розміщається на горизонтальній поверхні пластини 1 і затискаються виштовхувачами 6. Баби 3 під дією приводу 7 рухаються в зустрічному напрямку з невеликою різницею швидкостей. Заготовка при торканні одного напівштампа зсовується назустріч другому напівштампу Комп’ютерна в ерстка А. Крулевський 4 разом з виштовхувачами. Рух відбувається поки баби торкнуться заготовки. При цьому відбувається двосторонній удар. Після того, як баби розходяться, завдяки виштовхувачам не відбудеться залипання заготовки 1 у напівштампах 4. Пластина 1 із заготовкой 5 находиться у вихідному положенні. Застосування об'єкта корисної забезпечить поліпшення якості поковок, що одержуються, і розширення технологічних можливостей безшаботних молотів з двостороннім приводом баб. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюHorizontal no-anvil hammer
Автори англійськоюRohanov Lev Leonidovych, Kiriienko Tetiana Viktorivna
Назва патенту російськоюГоризонтальный бесшаботный молот
Автори російськоюРоганов Лев Леонидович, Кириенко Татьяна Викторовна
МПК / Мітки
МПК: B21J 9/00
Мітки: горизонтальний, безшаботний, молот
Код посилання
