Фільтруючий елемент рукавного фільтра

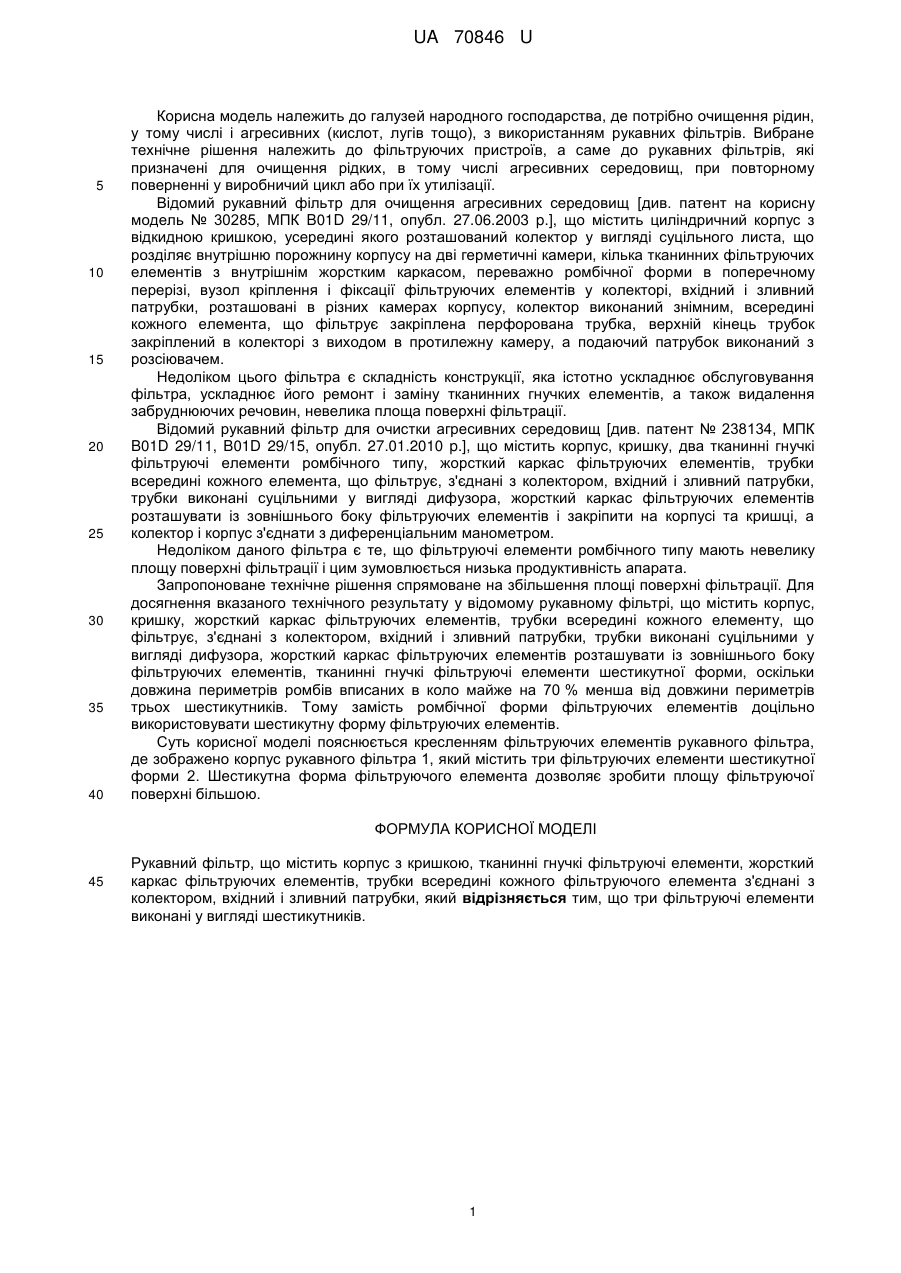

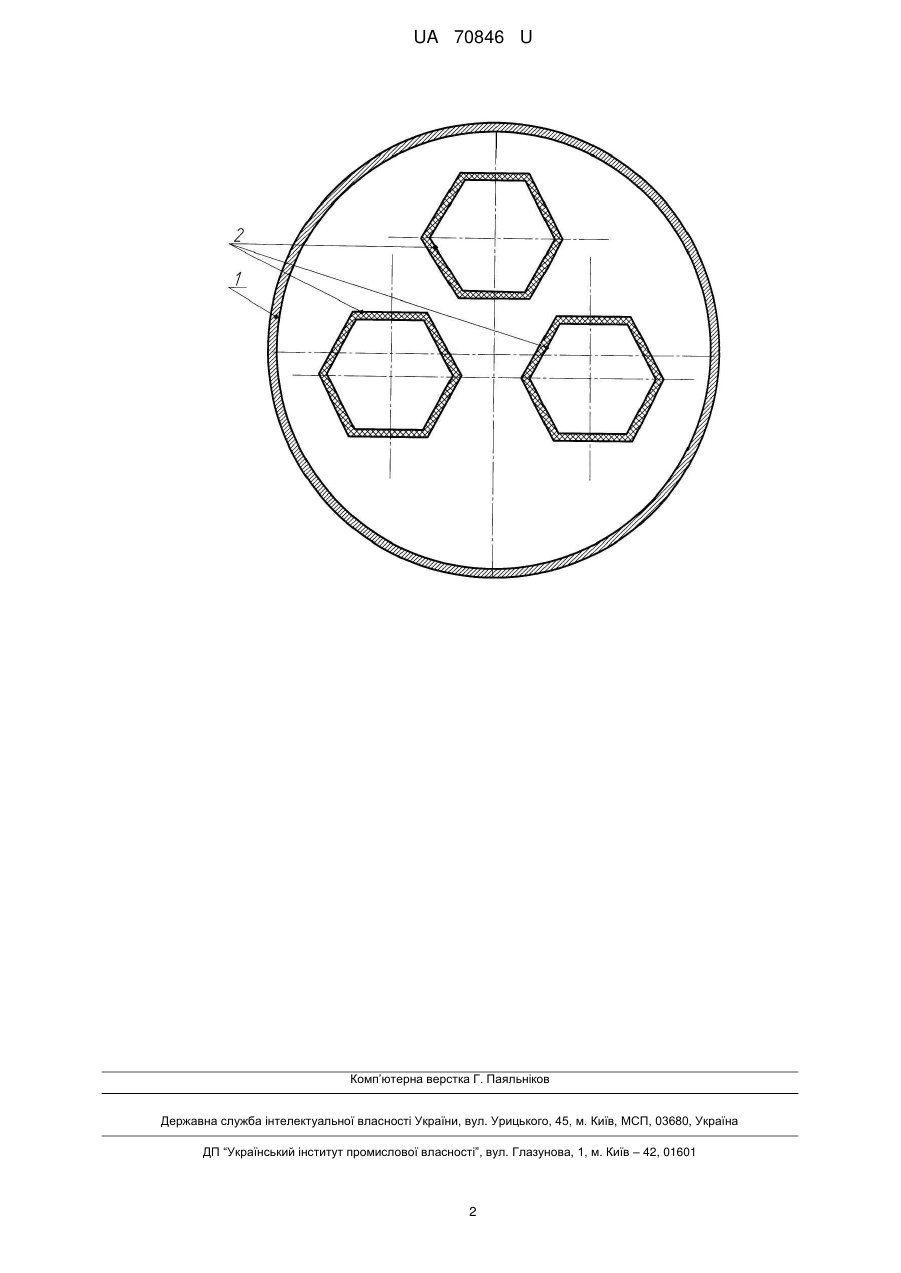

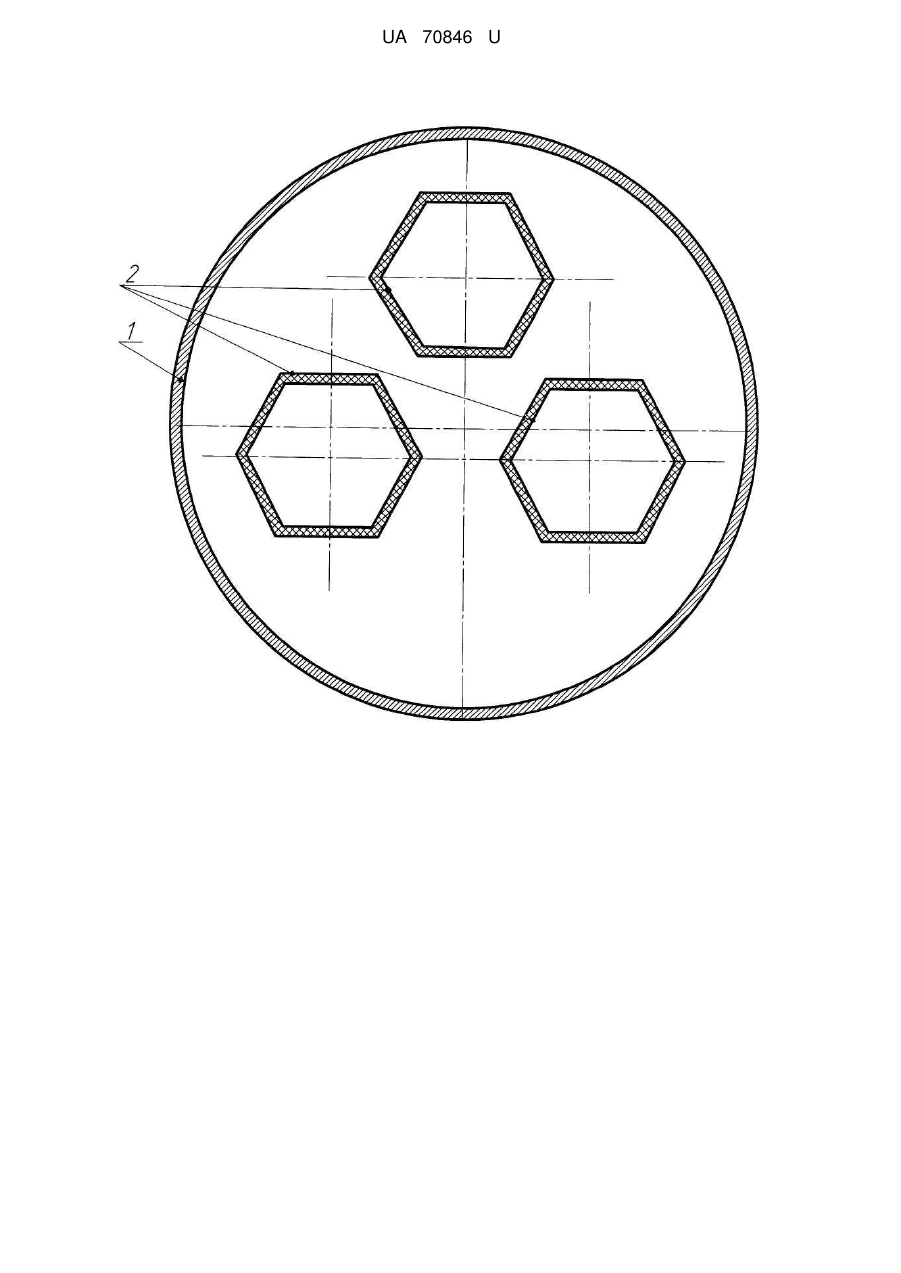

Реферат: UA 70846 U UA 70846 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузей народного господарства, де потрібно очищення рідин, у тому числі і агресивних (кислот, лугів тощо), з використанням рукавних фільтрів. Вибране технічне рішення належить до фільтруючих пристроїв, а саме до рукавних фільтрів, які призначені для очищення рідких, в тому числі агресивних середовищ, при повторному поверненні у виробничий цикл або при їх утилізації. Відомий рукавний фільтр для очищення агресивних середовищ [див. патент на корисну модель № 30285, МПК B01D 29/11, опубл. 27.06.2003 p.], що містить циліндричний корпус з відкидною кришкою, усередині якого розташований колектор у вигляді суцільного листа, що розділяє внутрішню порожнину корпусу на дві герметичні камери, кілька тканинних фільтруючих елементів з внутрішнім жорстким каркасом, переважно ромбічної форми в поперечному перерізі, вузол кріплення і фіксації фільтруючих елементів у колекторі, вхідний і зливний патрубки, розташовані в різних камерах корпусу, колектор виконаний знімним, всередині кожного елемента, що фільтрує закріплена перфорована трубка, верхній кінець трубок закріплений в колекторі з виходом в протилежну камеру, а подаючий патрубок виконаний з розсіювачем. Недоліком цього фільтра є складність конструкції, яка істотно ускладнює обслуговування фільтра, ускладнює його ремонт і заміну тканинних гнучких елементів, а також видалення забруднюючих речовин, невелика площа поверхні фільтрації. Відомий рукавний фільтр для очистки агресивних середовищ [див. патент № 238134, МПК B01D 29/11, B01D 29/15, опубл. 27.01.2010 p.], що містить корпус, кришку, два тканинні гнучкі фільтруючі елементи ромбічного типу, жорсткий каркас фільтруючих елементів, трубки всередині кожного елемента, що фільтрує, з'єднані з колектором, вхідний і зливний патрубки, трубки виконані суцільними у вигляді дифузора, жорсткий каркас фільтруючих елементів розташувати із зовнішнього боку фільтруючих елементів і закріпити на корпусі та кришці, а колектор і корпус з'єднати з диференціальним манометром. Недоліком даного фільтра є те, що фільтруючі елементи ромбічного типу мають невелику площу поверхні фільтрації і цим зумовлюється низька продуктивність апарата. Запропоноване технічне рішення спрямоване на збільшення площі поверхні фільтрації. Для досягнення вказаного технічного результату у відомому рукавному фільтрі, що містить корпус, кришку, жорсткий каркас фільтруючих елементів, трубки всередині кожного елементу, що фільтрує, з'єднані з колектором, вхідний і зливний патрубки, трубки виконані суцільними у вигляді дифузора, жорсткий каркас фільтруючих елементів розташувати із зовнішнього боку фільтруючих елементів, тканинні гнучкі фільтруючі елементи шестикутної форми, оскільки довжина периметрів ромбів вписаних в коло майже на 70 % менша від довжини периметрів трьох шестикутників. Тому замість ромбічної форми фільтруючих елементів доцільно використовувати шестикутну форму фільтруючих елементів. Суть корисної моделі пояснюється кресленням фільтруючих елементів рукавного фільтра, де зображено корпус рукавного фільтра 1, який містить три фільтруючих елементи шестикутної форми 2. Шестикутна форма фільтруючого елемента дозволяє зробити площу фільтруючої поверхні більшою. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Рукавний фільтр, що містить корпус з кришкою, тканинні гнучкі фільтруючі елементи, жорсткий каркас фільтруючих елементів, трубки всередині кожного фільтруючого елемента з'єднані з колектором, вхідний і зливний патрубки, який відрізняється тим, що три фільтруючі елементи виконані у вигляді шестикутників. 1 UA 70846 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
